CENTRO UNIVERSITÁRIO HERMÍNIO OMETTO - UNIARARAS
DEPARTAMENTO DE ENGENHARIA MECÂNICA
PROF. WILLIAM DOUGLAS


EXERCÍCIOS SUPLEMENTARES DE REFRIGERAÇÃO

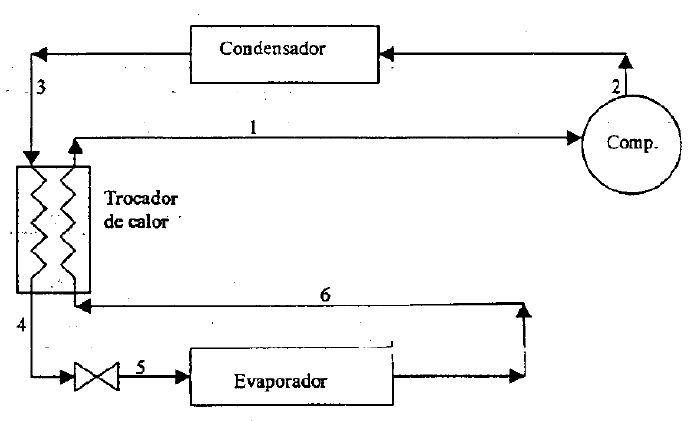

1) Um sistema de refrigeração por compressão mecânica de vapores é disposto conforme esquema a seguir.
Os seguintes dados são conhecidos.

 Refrigerante: R-134a
 Pressão de condensação: 1,017 MPa
 Pressão de evaporação: 0,20 MPa
 T3=35°C, T6=-5°C, T4=25°C

Pede-se:
a) Os diagramas P-h e T-s da instalação
b) O coeficiente de performance



2) Um sistema de refrigeração por compressão mecânica de vapores que emprega R-22 como fluido
refrigerante utiliza um trocador de calor intermediário. O trocador resfria o líquido saturado procedente
do condensador de 40°C para 35°C com vapor saturado a -20°C procedente do evaporador.

a) Calcule o COP do sistema sem trocador de calor intermediário
b) Calcule o COP do sistema sem trocador de calor intermediário
c) Considerando que o deslocamento volumétrico do compressor é 1,50 m3/min e que o rendimento
volumétrico é 0,85 calcule a capacidade de refrigeração da instalação, em TR, com e sem a presença
do trocador de calor.

3) Um sistema duplo estágio, empregando NH3, é disposto conforme a figura a seguir. A temperatura de
condensação é 35°C, a temperatura de saturação intermediária é -9°C e a temperatura de evaporação é
-40°C. Refrigerante líquido deixa o sub-resfriador na temperatura de -4°C. Admitir que o vapor se
encontra saturado na saída do sub-resfriador. Sabe-se que o rendimento volumétrico de cada compressor
é o mesmo. O deslocamento volumétrico (PD) do compressor de alta é 2,8 m
3
/s. Calcule o deslocamento
volumétrico do compressor de baixa.


4) Um sistema de refrigeração, empregando NH3 é disposto como esquematizado a seguir. Os seguites
parâmetros são conhecidos:

 Temperatura de condensação: 40°C
 Temperatura do refrigerante no ponto 3: 35°C
 Temperatura de evaporação do evaporador A: 0°C
 Temperatura de evaporação do evaporador B: -20°C
 Título do refrigerante na saída dos evaporadores: 0,8

Considerando que a capacidade de refrigeração do evaporador A é duas vezes superior a capacidade de
refrigeração do evaporador B, determine:

a) Os diagramas P-h e T-s da instalação
b) O coeficiente de performance


5) Um sistema de refrigeração, empregando NH3 é disposto conforme figura a seguir. Assumir compressão
isoentrópica e escoamento sem atrito. Os seguintes dados são fornecidos:

 Temperatura de condensação = 40°C
 Capacidade de Refrigeração do evaporador A = 15TR
 Temperatura de evaporação do evaporador A = -20°C
 Capacidade de Refrigeração do evaporador B = 10TR
 Temperatura de evaporação do evaporador B: -40°C
 T1= 35°C, T6= -10°C, T11= 15°C, T16= -10°C, T17= -30°C
 Refrigerante abandona cada evaporador nas condições de vapor saturado seco

a) Desenhar esquematicamente os diagramas P-h e T-s para o ciclo
b) Determinar o coeficiente de performance



6) Um sistema de refrigeração em cascata, como o da figura a seguir, emprega os refrigerantes R-22 e R-13
no lado de alta e de baixa pressão respectivamente. A temperatura de condensação é 40°C, a temperatura
de evaporação é de -80°C, a diferença de temperatura entre as saídas do trocador de calor cascata é de
10°C e o volume específico do refrigerante na admissão do compressor do ciclo R-22 é de
0,0928432m
3
/kg. Admitindo condições de saturação na saída do condensador, do evaporador e do
trocador de calor cascata, determine o coeficiente de performance da instalação.


7) Um sistema de refrigeração industrial é disposto como esquematizado a seguir. Os seguintes dados são
conhecidos.

 Refrigerante R-717
 Temperatura de condensação = 40°C
 T3= 35°C, T18= 40°C, T4= 0°C, T6= -30°C, T11= -10°C
 QA = 100 kW, QB = 50 kW, QC = 80 kW
 Título na saída dos evaporadores = 0,8
 Compressões isoentrópicas
 Estado de saturação na saída dos separadores de líquido

Pede-se

a) O esquema P-h da instalação
b) O coeficiente de performance

8) Um sistema de refrigeração industrial é disposto como esquematizado a seguir. Os seguintes dados são
conhecidos.

 Refrigerante R-717
 Compressões isoentrópicas
 Temperatura de condensação = 40°C
 Temperatura de evaporação A = -10°C
 Temperatura de evaporação B = -30°C
 T4= 30°C, T3= 38°C, T5= 10°C, T8= -5°C
 A capacidade de refrigeração do evaporador A é o triplo da capacidade de refrigeração do
evaporador B
 Ambos os evaporadores são controlados por válvulas de expansão termostáticas que garantem
um grau de superaquecimento constante de 10°C, para todas as condições de carga.

Pede-se

a) O esquema P-h da instalação
b) O coeficiente de performance


9) Um sistema de refrigeração por compressão mecânica de vapores, opera de acordo com o esquema a
seguir. As seguintes condições são conhecidos.

 Fluido Refrigerante R-22
 Temperatura de condensação = 40°C
 Temperatura de evaporação A = 0°C
 Temperatura de evaporação B = -20°C
 Temperatura de evaporação C = -30°C
 Grau de superaquecimento na saída dos evaporadores A, B e C = 10°C
 Compressões isoentrópicas
 Vapor saturado seco na saída do sub-resfriador de líquido
 T3= 37°C, T9= -10°C
 A capacidade de evaporação do evaporador A é duas vezes superior a do evaporador C e
quatro vezes superior a do evaporador B

Pede-se

a) O esquema P-h da instalação
b) O coeficiente de performance
