12
UNIVERSIDADE FEDERAL DO SUL E SUDESTE DO PARÁ
INSTITUTO DE ESTUDOS DO TRÓPICO ÚMIDO
FACULDADE DE CIÊNCIAS HUMANAS
CURSO DE GEOGRAFIA - LICENCIATURA
EXERCÍCIOS
Disciplina: Introdução à Cartografia[footnoteRef:1] [1: *TODOS OS CÁLCULOS DEVERÃO APARECER NA FOLHA DE RESPOSTAS.]
Professor: Flavio Gatti
Aluno (a)___________________________________________________________________
1) De acordo com o que foi estudado em sala de aula, escreva com suas palavras, o que entende por cartografia e qual a sua importância nos dias de hoje?
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

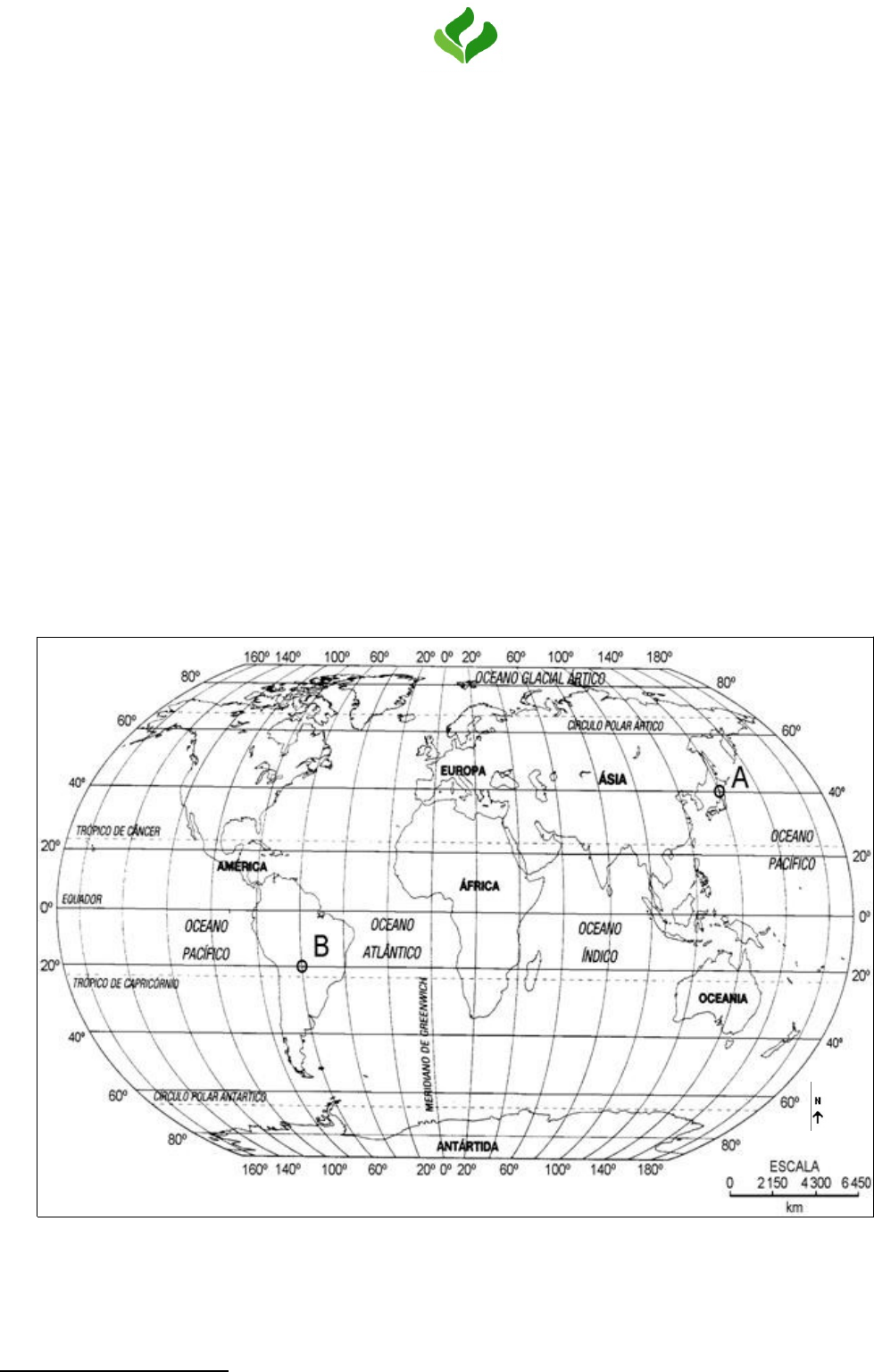

2) Observe o mapa abaixo e indique o que se pede:
a) Nome do continente a Oeste da Europa ____________________________________________
b) Nome do continente a Leste do Brasil ______________________________________________
c) Nome do continente ao Sul da África ______________________________________________
3) Analise a figura abaixo e assinale a opção que corresponde, respectivamente, às coordenadas geográficas dos pontos X e Z.
	a)
	Ponto X
	6غ de Lat S
	Ponto Z
	3غ de Lat S


	15º de Long O

	9غ de Long L
	b)
	Ponto X
	15º de Lat N
	Ponto Z
	9غ de Lat N


	6غ de Long L

	3غ de Long O
	c)
	Ponto X
	6غ de Lat N
	Ponto Z
	3غ de Lat N


	15º de Long L

	9غ de Long O
	d)
	Ponto X
	15º de Lat S
	Ponto Z
	9غ de Lat S


	6غ de Long O

	3غ de Long L
4) (UERJ) “De acordo com as anotações do diário de bordo, presume-se que o padre Caspar calculou sua localização a partir do meridiano que passa sobre a Ilha do Ferro, 18º a Oeste de Greenwich. Para ele, seu navio estava no meridiano 18غ Leste”.
(Adaptado de ECO, Umberto. A ilha do dia anterior. Rio de Janeiro: Record, 2ØØ6.)
O romance A ilha do dia anterior, de Umberto Eco, conta a história de um nobre europeu e de um padre, chamado Caspar, que participaram de duas expedições marítimas em meados do Século XVII. O objetivo das expedições era tornar preciso o cálculo das longitudes.
Tendo como referência o meridiano de Greenwich, a longitude do navio do padre Caspar corresponde a:
a) 158º Leste b) 158º Oeste c) 162º Leste d) 162º Oeste e) NDA
PARA CONHECIMENTO.
No texto apresentado pela questão, Umberto Eco afirma que “o padre Caspar calculou sua localização a partir do meridiano que passa sobre a Ilha de Ferro”. Isso significa que esse meridiano estava sendo considerado como o marco zero da Terra, ou seja, a Longitude de غ.
Como bem observado pelo enunciado do exercício, as expedições realizadas pela personagem ocorreram no século XVII, e o Meridiano de Greenwich só foi traçado como a linha imaginária que dividiria o hemisfério leste do oeste no final do século XIX, na Conferência Internacional do Meridiano de Washington. Portanto, antes disso acontecer, vários outros meridianos foram colocados como marco inicial da Terra, entre eles, o da Ilha de Ferro.
O que a questão solicita é que se calcule a posição da longitude de 18غ nos padrões atuais, ou seja, em relação ao Meridiano de Greenwich. Em outras palavras: se, em relação à Ilha do Ferro, Gaspar encontrava-se a 18غ de longitude, em relação a Greenwich, ele encontrava-se a que distância?
5) Faça a soma dos ângulos no quadro abaixo usando seu transferidor. O resultado deverá ser através de uma nova imagem que representará o ângulo final, além da resposta expressa em graus, a somatória deverá ser apresentada também:
	a)

	+

	=


	α=

	β=

	α + β=
Espaço para os cálculos:
6) Faça o que se pede de acordo com o quadro abaixo:
	a)
	36Ø° - 247° 32’=
	h)
	36Ø° + 247° 32’=
	b)
	284° - 187°=
	i)
	284° + 187° - 65° 35’ 45”=
	c)
	125° 32’ - 83° 42’=
	j)
	125° 32’ + 83° 42’=
	d)
	181° 25’ 32” - 29° 26’ 3Ø”=
	k)
	181° 25’ 32” + 29° 26’ 3Ø”=
	e)
	22°35’45” – 12° 37’46”=
	l)
	22°35’45” + 12° 37’46”=
	f)
	122°35’45” – 1Ø2° 37’46”=
	m)
	122°35’45” + 1Ø2° 37’46”=
	g)
	25° 32’ - 13° 42’=
	n)
	25° 32’ + 13° 42’=
7) Atualize a declinação magnética das seguintes cartas até o ano de 2Ø18:

Carta Jaboticabal
14° 32’ em 1971
Cresce 9’ anualmente

Carta Ipauçú
12° 18’ em 197Ø
Cresce 8’ anualmente
	Resolução:
	Resolução:
8) Faça o esboço e calcule os valores de azimutes a partir dos valores de rumos a seguir:
	a)
	45º15’ NE
	b)
	89º55’ SE




	c)
	32º22’ SW
	d)
	81º25’ NW




9) Faça o esboço e calcule os valores de rumos a partir dos valores de azimutes a seguir:
	a)
	43º 53’
	b)
	89º55’




	c)
	2Øغ22’
	d)
	331º25’




1Ø) Qual a dimensão real de uma estrada que, em uma carta cuja escala é 1:2Ø.ØØØ, é representada por 8,Ø cm?
11) Em uma determinada carta, qual a distância correspondente a 12,5Km no terreno, sendo a escala da referida carta igual a 1:5Ø.ØØØ?
12) A distância medida entre dois pontos em uma carta na escala 1:25Ø.ØØØ é de Ø,ØØ7m. No terreno, qual a distância correspondente a esses dois pontos?
13) Ao consultarmos uma carta na escala 1:25Ø.ØØØ verificamos a existência de um canal medindo 12,Ø mm. Qual será o seu tamanho real?
14) Em uma carta na escala 1:5Ø.ØØØ a distância entre dois pontos A e B é indicada por 12,Øcm. Em uma outra carta, cuja escala desconhecemos, para essa mesma distância encontramos 24,Øcm. Determine a escala dessa carta.
15) DESAFIO - Verifique se um elemento de 5,Ø m de comprimento poderá ser representado em uma carta na escala 1:5Ø.ØØØ. Caso não possa, e tendo-se a necessidade de representá-lo, que solução seria viável, sem alterar a escala?
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
16) Dois amigos decidem fazer uma caminhada de 1.5ØØ metros por uma trilha ecológica. Ao planejarem tal passeio a partir de um mapa do parque, perceberam que a distância deste acusava 7,5 cm. A escala numérica correta é:
17) Observe o mapa a seguir e responda à questão adiante.
Desconsiderando horários de verão locais, as coordenadas geográficas do mapa permitem, também, deduzir que uma competição esportiva que ocorra em Sydney, às 16:ØØ horas, seja assistida pela TV, ao vivo, em Nova York à (s):
a) 7:ØØ horas b) 8:ØØ horas c) 2:ØØ horas d) 1:ØØ hora e) Meia-noite
18) Uma família embarca em uma viagem às 14:ØØ horas, do dia Ø3 de março, de um ponto A (localizado a 3Ø° O) com destino a B (localizado a 45° L). O tempo de vôo é de 1Ø horas. Qual o dia e o horário de chegada da família ao ponto B?
19) Analise o mapa a seguir.
Assinale a alternativa que apresenta, correta e respectivamente, as coordenadas geográficas (latitude e longitude) dos pontos A, B, C e D marcados no mapa.
a) 5Ø°N e 1ØØ°L; 8Ø°N e 4Ø°O; 4Ø°S e 2Ø°L; 2Ø°S e 1Ø°O
b) 5Ø°N e 1ØØ°O; 4Ø°N e 8Ø°L; 2Ø°S e 4Ø°L; 1Ø°S e 2Ø°O
c) 5Ø°N e 1ØØ°O; 4Ø°N e 8Ø°L; 2Ø°S e 4Ø°O; 1Ø°S e 2Ø°L
d) 1ØØ°S e 5Ø°L; 8Ø°S e 4Ø°L; 2Ø°N e 4Ø°O; 2Ø°N e 1Ø°O
e) 1ØØ°S e 5Ø°O; 4Ø°S e 8Ø°O; 4Ø°N e 2Ø°L; 1Ø°N e 2Ø°L
2Ø) Leia o texto e observe o mapa:
Em 1884, durante um congresso internacional, em Washington, EUA, estabeleceu-se um padrão mundial de tempo. A partir de então, ficou convencionado que o tempo padrão teórico, nos diversos países do mundo, seria definido por meridianos espaçados a cada 15°, tendo como origem o meridiano de Greenwich, Inglaterra (Reino Unido).
Com base no mapa e nas informações acima, considere a seguinte situação: João, que vive na cidade de Pequim, China, recebe uma ligaçãotelefônica, às 9:ØØ h da manhã de uma segunda-feira, de Maria, que vive na cidade de Manaus, Brasil. A que horas e em que dia da semana Maria telefonou?
a) 21:ØØ h do domingo.
b) 17:ØØ h do domingo.
c) 21:ØØ h da segunda-feira.
d) 17:ØØ h da terça-feira.
e) 21:ØØ h da terça-feira.
21) A Projeção de Mercator é uma das mais utilizadas para a representação da Terra. Ela está devidamente classificada, conforme o seu posicionamento na superfície de projeção, em:
a) cilíndrica.
b) cônica.
c) plana.
d) azimutal.
e) meridional.
22) A construção de um mapa perpassa pela utilização de vários elementos obrigatórios, como título, legenda, escala e projeção cartográfica. As projeções têm como finalidade:
a) indicar a temática que é representada no cartograma.
b) exprimir a relação entre a distância real e a do mapa.
c) apresentar o significado dos símbolos do cartograma.
d) exibir a área total da superfície representada no plano.
e) representar a superfície esférica terrestre em um plano.
23) A bandeira da ONU (1947), nas cores azul e branco, simboliza a união dos povos do mundo por meio dos seus continentes (com a exceção da Antártida), emoldurada por ramos de oliveira, que representam a paz.
A projeção cartográfica selecionada para a representação do globo terrestre nessa bandeira é:
a) cilíndrica.
b) cônica.
c) azimutal-plana.
d) senoidal
e) cilíndrica-conforme.
LEMBRETES
ORIENTAÇÃO
FUSO HORÁRIO
UNIDADES DE MEDIDA
ESCALAS
	Fórmula:

AZIMUTE E RUMO
Graus, minutos e segundos
	1º = 6Ø’
	1’ = 6Ø”
