3ª LISTA DE EXERCÍCIOS – FÍSICA IV
 𝑒 = 1,6 ∙ 10−19𝐶 ; 𝑚𝑒𝑙é𝑡𝑟𝑜𝑛 = 9,11 ∙ 10
−31𝑘𝑔 ; 𝑚𝑝𝑟ó𝑡𝑜𝑛 = 1,67 ∙ 10
−27𝑘𝑔 ; 𝑔 = 9,8 𝑚/𝑠2 ; 𝜇0 = 4. 𝜋. 10−7
𝑇.𝑚
𝐴
 ;
𝑘 = 𝑘𝑖𝑙𝑜 = 103 ; 𝑐 = 𝑐𝑒𝑛𝑡𝑖 = 10−2 ; 𝑚 = 𝑚𝑖𝑙𝑖 = 10−3 ; 𝜇 = 𝑚𝑖𝑐𝑟𝑜 = 10−6 ; 𝑛 = 𝑛𝑎𝑛𝑜 = 10−9 ; 𝑝 = 𝑝𝑖𝑐𝑜 = 10−12

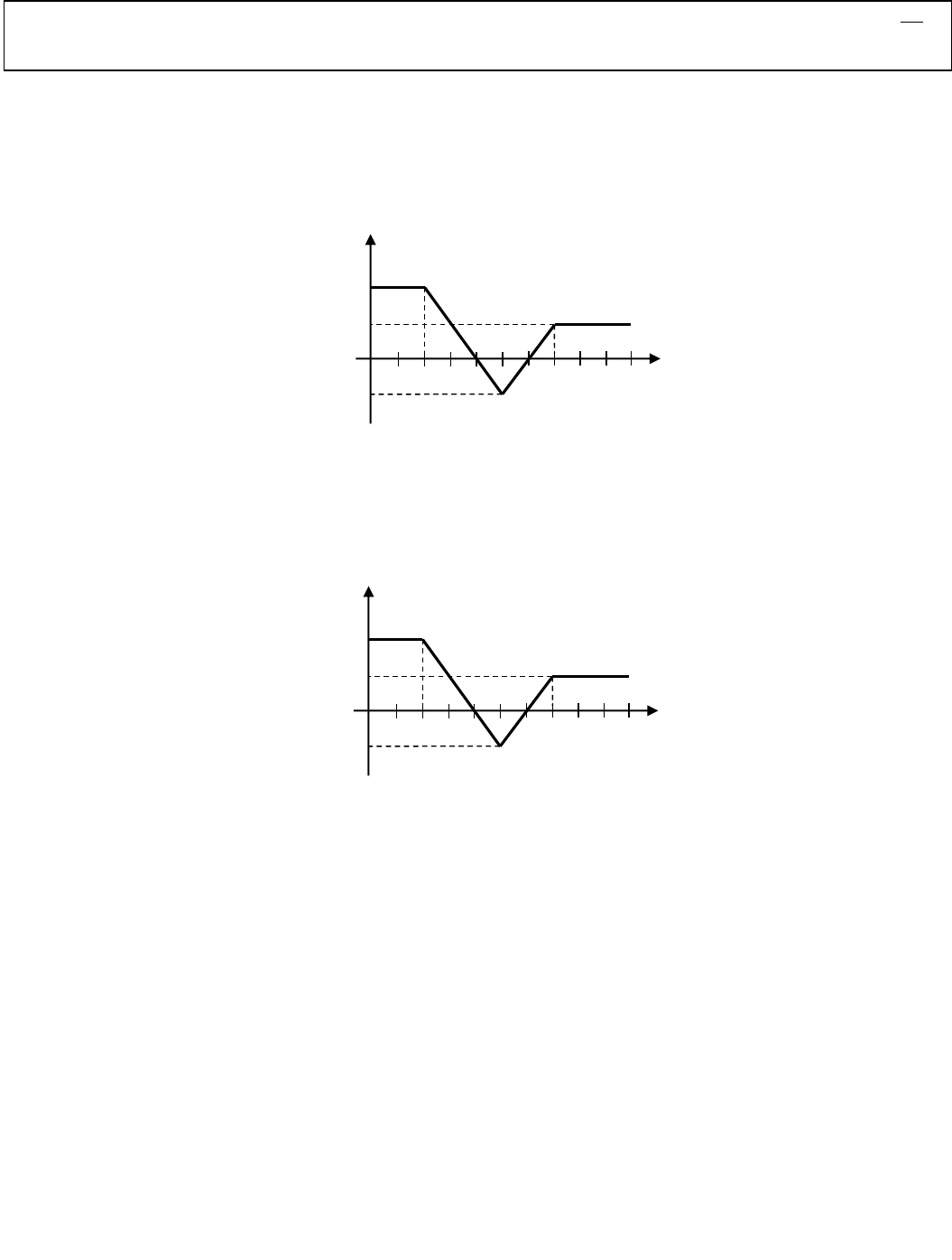

1) O gráfico abaixo mostra o fluxo magnético através de um anel metálico durante 25 segundos.
Com base nos dados, construa o gráfico da corrente elétrica i (A) em função do tempo t (s).
Considere R = 12 Ω.









2) O gráfico abaixo mostra o módulo do campo magnético que passa perpendicularmente através
de uma espira retangular de 15 cm por 25 cm e resistência de 0,50 Ω. Com base nos dados,
construa o gráfico da corrente elétrica induzida i (A) em função do tempo t (s).









3) Uma espira constituída de fio condutor e que limita uma área de 400 cm2, encontra-se na região
de existência de um campo magnético uniforme, cuja indução tem intensidade 3,0 T e é
perpendicular ao plano que contém a espira. Sabendo-se que a resistência elétrica da espira vale
9,0 Ω e que a intensidade da indução magnética é reduzida a zero em 0,80 s, calcular nesse
intervalo de tempo:
a) a taxa de variação temporal do fluxo de B.
b) o valor médio da fem induzida.
c) o valor médio da intensidade de corrente induzida.

4) Uma espira circular de 30 cm de diâmetro, feito de fio de cobre n° 10 (diâmetro igual a 0,28 cm)
com resistividade de 𝟏, 𝟕 ∙ 𝟏𝟎−𝟖 𝛀.𝐦, é colocada num campo magnético uniforme de modo que o
seu plano fique perpendicular ao vetor �⃗⃗� . Qual deve ser a taxa de variação de �⃗⃗� com o tempo
para que a corrente induzida na espira seja igual a 25 A?


2 4 6 8 10 12 14 16 18 20
φ (wb)
t (s)
20
5
- 10
2 4 6 8 10 12 14 16 18 20
B(T)
t (s)
 4
 2
 -6
5) Uma barra de metal é forçada a se mover com velocidade constante v = 82 cm/s ao longo de
dois trilhos paralelos ligados em uma das extremidades por uma fita de metal. Um campo magnético
de módulo B = 480 mT aponta para fora do papel. A distância entre os trilhos é L = 42 cm, a
resistência da barra é de 15 Ω e a resistência dos trilhos e da fita de ligação é desprezível.
a) Qual é o valor absoluto da força eletromotriz gerada?
b) Calcule o módulo da corrente que se estabelece no circuito e determine o seu sentido;
c) Qual é a taxa com a qual a energia é transformada em calor?
d) Qual o módulo da força necessária para manter a barra com velocidade constante?







6) Uma espira circular de prata é colocada em um campo magnético uniforme, com seu plano
perpendicular ao vetor B. A área da secção reta do fio de prata é 6,0 mm2 e o raio da espira é 80
cm. Supondo que o campo magnético esteja variando a uma taxa de 0,012 T/s, determine o módulo
da corrente induzida na espira. Considere: ρ(prata) = 1,5.10-6 Ω.m

7) O fluxo magnético que atravessa um enrolamento de 80 espiras varia com o tempo de acordo
com a relação:

 𝝓 = (𝟎, 058 𝑾𝒃/𝒔𝟑)𝒕4 − (𝟎, 𝟕8 𝑾𝒃/𝒔)𝒕2 + (𝟐, 𝟎 𝑾𝒃)

a) Determine o módulo da corrente induzida em t = 5 s, sabendo que a resistência da espira é
de 25 Ω.
b) A Potência dissipada para estas condições.

8) Uma espira condutora circular e elástica expande-se a uma taxa constante de modo que seu
raio varia de acordo com r(t) = r0 + v.t, onde r0 = 200 cm e v = 0,028 m/s. A espira possui uma
resistência constante R = 22 Ω e encontra-se em presença de um campo magnético uniforme de
intensidade |B| = 800mT, perpendicular ao plano da espira, como ilustra a figura. Determine valor
absoluto da corrente induzida, i, em t = 8 s.


9) Na figura abaixo uma barra condutora YZ de comprimento 40 cm e área de secção 0,28 mm² é
feita de uma liga metálica, cuja resistividade vale ρ = 1,45.10-6 Ω.m. A barra pode se mover apoiado
sobre dois condutores C1 e C2 também horizontais e paralelos. Os dois condutores juntos possuem
resistência elétrica de 2,35 Ω e estão conectados a um amperímetro A. O conjunto está imerso em
  
  
  
um campo magnético uniforme para baixo cujo modulo é de 300mT. Se o condutor YZ tem
velocidade de 30 m/s, determine:
a) O módulo da corrente indicada pelo amperímetro e o seu sentido (Y  Z ou Z  Y)
b) O módulo da força F no fio ideal ligado ao condutor AB que o mantém com velocidade constante.









10) A figura abaixo mostra uma espira circular E1, de diâmetro 25,0 cm e resistência desprezível,
está ligada a um resistor de resistência R = 20 Ω e é colocada em um Campo Magnético uniforme
perpendicular ao seu plano (saindo da pg ), de módulo igual 68,75 T. Em 0,20 s, a espira se
deforma, transformando-se em E2, onde sua área se torna igual a 22,0 cm2, ou seja a mesma fica
pulsando em torno de um centro. Qual é aproximadamente a Energia elétrica gasta em um mês (30
dias) por este resistor se ele fica ligado 1h e 40 min. por dia. Considere: π = 3,14 e 1kwh = R$ 0,60.







11) Uma espira retangular ( 8,0 cm por 16,0 cm ) de Prata é colocada em um campo magnético
uniforme, com seu plano perpendicular ao vetor B. A área da secção reta do fio de Prata é A = 8
mm2. Supondo que o Campo magnético esteja variando de 0,18 T, até zero em 0,35 seg. Determine
o módulo da corrente induzida na espira. Considere: ρ ( Prata ) = 1,5.10-8 Ω.m.
12) Um solenoide longo de 4,0 cm de diâmetro (ds) e que possui 180 espiras por centímetro é
percorrido por uma corrente de 2,8 A. No seu centro colocamos uma bobina de 2,8 cm de diâmetro
(db) constituída por um enrolamento compacto de 120 espiras. A bobina é colocada de maneira
que seu eixo seja paralelo ao vetor B no interior do solenoide. A corrente no solenoide passa de
+2,8 A é anulada sendo então, aumentada até - 2,8 A na outra direção, sendo o tempo gasto para
todo o processo é de 0,058s. Qual o valor da f.e.m média que aparece na bobina, enquanto a
corrente está variando.

13) A figura abaixo mostra uma espira circular de prata que é colocada em um Campo magnético
uniforme, com seu plano perpendicular ao vetor B. A área da seção reta do fio de Prata A = 6,0
mm2 e o raio da espira é r = 60,0 cm. Supondo que o Campo esteja variando com uma taxa de
0,022 T/s, determine o módulo da corrente induzida na espira. Considerar: ρ = 1,5.10-8 Ω.m.


C1
C2
A
B
Y
Z
v F
E1
 E2
 R
B








14) O Fluxo magnético que atravessa um enrolamento de 8 espiras varia com o tempo de acordo
com a relação:


𝝓 =
𝟒
𝟑
𝑡
3
2 − 𝟓. 𝒕3 − 8. 𝑡

Determine a Potência dissipada nas espiras em t = 3,0 s, sabendo que a resistência da espira é de
50,0 Ω.






















Área da seção
reta do fio.
r
B B
A
  
  
  
