Simulado AV
Teste seu conhecimento acumulado
Disc.: ELETRÔNICA ANALÓGICA
Aluno(a): DOUGLAS MACHADO FUZZETTI 202001349375
Acertos: 10,0 de 10,0 09/04/2022
Acerto: 1,0 / 1,0

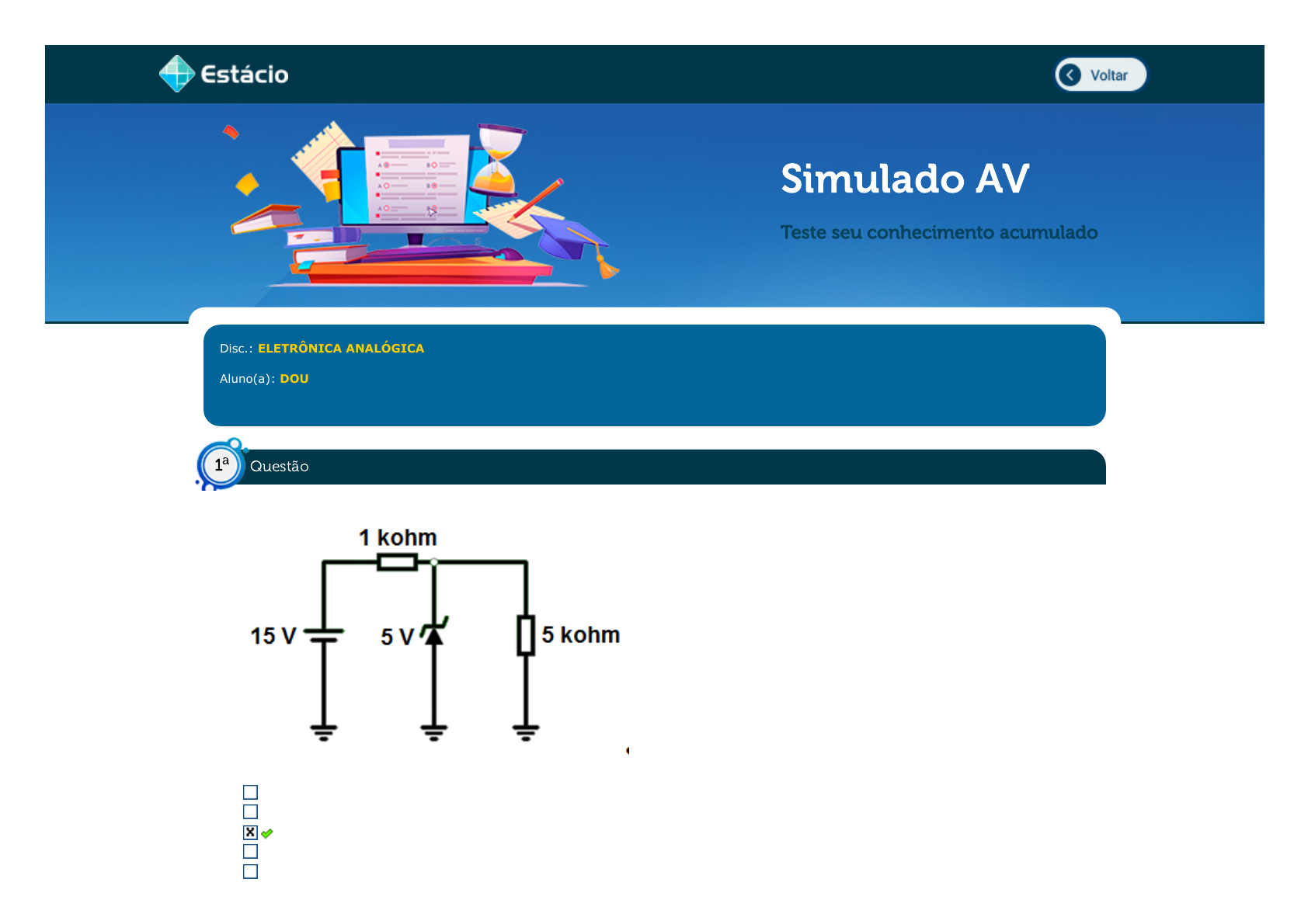

Observando o circuito a seguir, determine a corrente que atravessa a resistência de carga.
11 mA
10 mA
 1 mA
0 mA
9 mA
 Questão1
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/10
Respondido em 09/04/2022 08:34:38
Explicação:
A resposta certa é: 1 mA
Acerto: 1,0 / 1,0
Observando o circuito anterior, determine a corrente que atravessa o diodo zener.
1 mA
0 mA
11 mA
10 mA
 9 mA
Respondido em 09/04/2022 08:35:17
Explicação:
A resposta certa é: 9 mA
 Questão2
a
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/10
Acerto: 1,0 / 1,0
Considere o circuito a seguir. Determine a potência dissipada sobre o resistor, sabendo que a tensão de zener é de 5 V.
 225 mW
25 mW
450 mW
400 mW
0 W
Respondido em 09/04/2022 08:35:35
Explicação:
A resposta certa é: 225 mW
Acerto: 1,0 / 1,0
Determine a tensão VDSQ para o circuito a seguir. Considere a corrente IDQ = 2,0mA.
 Questão3
a
 Questão4
a
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/10
Fonte: EnsineMe.
-6,8V
 6,8V
-4V
-1,5V
14V
Respondido em 09/04/2022 08:35:48
Explicação:
A resposta certa é: 6,8V
Acerto: 1,0 / 1,0
Considerando a configuração do circuito FET, a tensão VDS é igual a:
 Questão5
a
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/10
Fonte: EnsineMe.
-12V
 6V
0V
-6V
12V
Respondido em 09/04/2022 08:36:03
Explicação:
A resposta certa é: 6V
Acerto: 1,0 / 1,0
Considerando a configuração do circuito FET a seguir, determine a corrente IDQ:
 Questão6
a
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/10
Fonte: EnsineMe.
5,454mA
6µA
1mA
 2,727mA
8mA
Respondido em 09/04/2022 08:36:23
Explicação:
A resposta certa é: 2,727mA
Acerto: 1,0 / 1,0
Os Amplificadores Operacionais (AmpOp) possuem aplicacao importante em instrumentacao, pois permitem a implementacao de
operacoes matematicas (soma, subtracao, inversao, etc...) de forma analogica, ou seja, nao precisando de conversao analogica-
digital.
Para o circuito empregando AmpOp ideal abaixo, calcule o valor da tensao de saida V1.
 Questão7
a
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 7/10

- 50 V
- 20 V
- 10 V
 - 40 V
- 30 V
Respondido em 09/04/2022 08:37:22
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 8/10
Explicação:
Os 02 primeiros circuitos sao subtratores, ou seja:
Vout1 = (9V - 6V) x (2K/1K) = 3V x 2 = 6V
Vout1 = (7V - 5V) x (2K /2K) = 2V x 1 = 2V
O 3o circuito eh um somador, logo:
V1 = -1 x (6x5 + 2x5) = - 40V
Acerto: 1,0 / 1,0
Os amplificadores Operacionais tem caracterísitcas que se aproximam a de um dispositivo ideal. Sabe-se que a operação real
deste dispositivo não é da forma ideal, mas para uma análise prévia e circuitos mais simples, pode-se considerar algumas
características.
Sobre os amplificadores operacionais, ideais, pode-se fazer algumas considerações. Assinale a alternativa que corresponde a
uma dessas considerações
Ganho em malha aberta Limitado
Quando se tem realimentação positiva, pode-se considerar o curto virtual, isto é, a tensão nos terminais de entrada é
exatamente a mesma.
Impedância de Saída Muito alta
 Impedância de Entrada infinita
Corrente de saída nula
Respondido em 09/04/2022 08:37:52
Explicação:
As condições ideais mostram que a corrente de entrada é nula, devido ao fato da impedância de entrada ser infinita.
Acerto: 1,0 / 1,0
Para o circuito da figura posterior, qual é o valor da impedância de entrada?
 Questão8
a
 Questão9
a
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 9/10
40 kΩ
10 kΩ
 20 kΩ
30 kΩ
6,67 kΩ
Respondido em 09/04/2022 08:39:26
Explicação:
A resposta certa é: 20 kΩ
Acerto: 1,0 / 1,0
Determine o ganho do circuito para o modelo simplificado fonte comum com FET da figura e considerando que a
transcondutância (gm) vale 100 mA/V, RG = 20 kΩ, RD = RL = 10 kΩ e rd = 1 kΩ.
 Questão10
a
09/04/2022 07:41 Estácio: Alunos
https://simulado.estacio.br/alunos/ 10/10
200
1000
100
 83,33
180
Respondido em 09/04/2022 08:40:24
Explicação:
A resposta certa é: 83,33
