Classificação das Estruturas e Cálculo do Grau de Hiperestaticidade

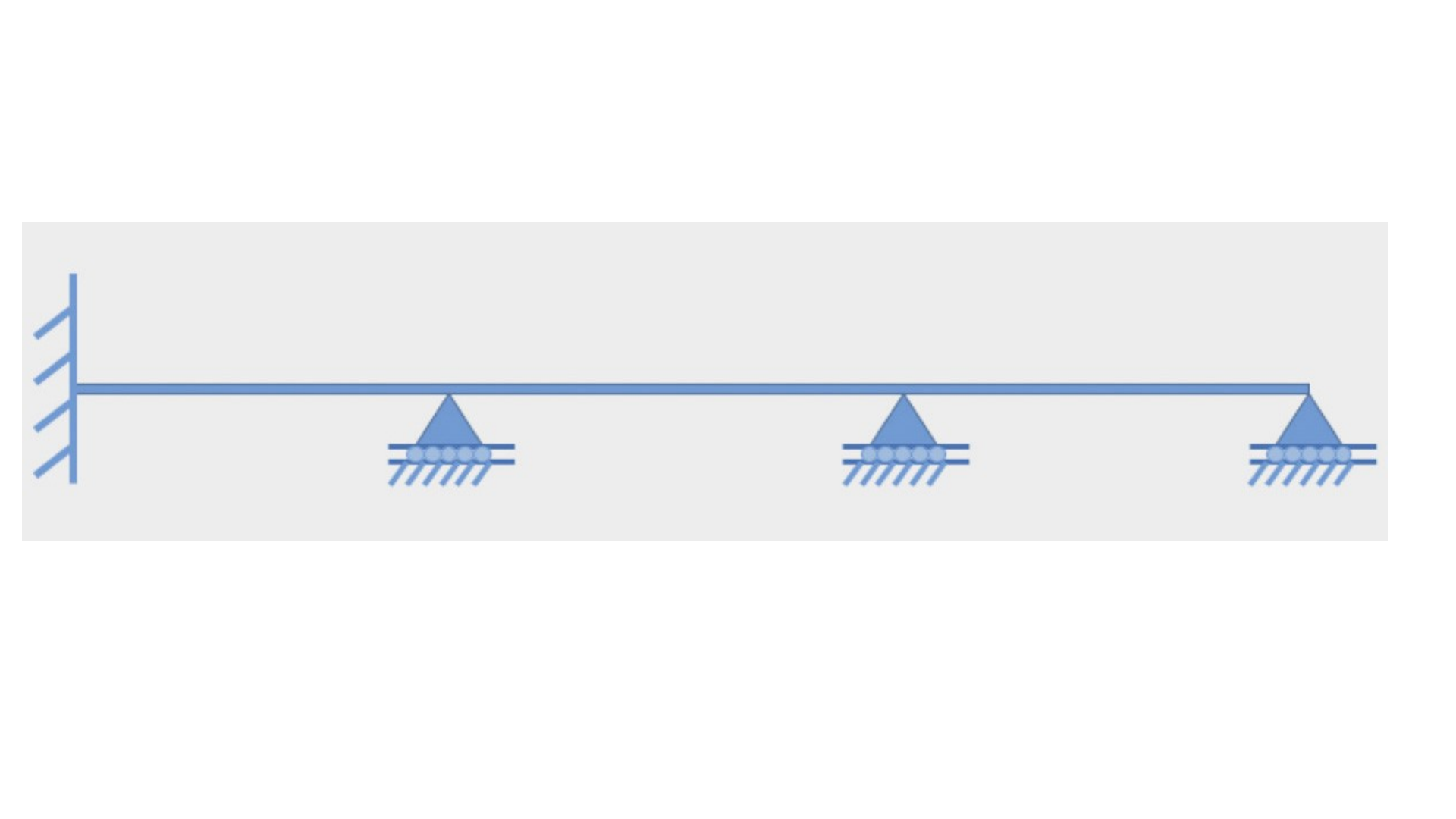

Qual o valor do grau de hiperestaticidade da estrutura abaixo?
GH = 3
GH = (3.1 + 0.2 + 3.3) - 3.3 = 3 →HIPERESTÁTICA
Classificação das Estruturas e Cálculo do Grau de Hiperestaticidade
Qual o valor do grau de hiperestaticidade da estrutura abaixo?
GH = 2
GH = (0.1 + 1.2 + 4.3) - 3.4 = 2 →HIPERESTÁTICA
Classificação das Estruturas e Cálculo do Grau de Hiperestaticidade
A estrutura abaixo é considerada hipostática, isostática ou hiperestática? E quanto vale o GH?
GH = 0 →ISOSTÁTICA
GH = (1.1 + 1.2 + 4.3) - 3.5 = 0 →ISOSTÁTICA
Classificação das Estruturas e Cálculo do Grau de Hiperestaticidade
A estrutura abaixo é considerada hipostática, isostática ou hiperestática? E quanto vale o GH?
GH = 1 →HIPERESTÁTICA
GH = (0.1 + 2.2 + 0.3) -3.1 = 1 →HIPERESTÁTICA
Classificação das Estruturas e Cálculo do Grau de Hiperestaticidade
A estrutura abaixo é considerada hipostática, isostática ou hiperestática? E quanto vale o GH?
GH = 1 →HIPOSTÁTICA
GH = (2.1 + 1.2 + 2.3) - 3.3 = 1 →HIPOSTÁTICA (vinculação ineficiente-instável)
