4044439561 A
14/06/2020 20:11
Nome: __________________________________________________________ Matrícula: ________________
Disciplina: CCE0772 / MECÂNICA DOS FLUÍDOS Data: ___ /___ /______
Período: 2020.1 / AV2 Turma: 3011
OBSERVAÇÕES:
Leia com atenção as questões antes de responder. As questões devem ser respondidas somente à caneta azul ou preta, na folha de respostas.
Será observada uma tolerância máxima de 30 minutos para a entrada dos alunos após o início da prova. Nesse período, nenhum aluno poderá deixar
a sala. Terminada a prova, o aluno deverá entregar ao professor a folha de questões e a folha de respostas, devidamente identificadas.
É proibido o uso de equipamentos eletrônicos portáteis e consulta a materiais de qualquer natureza durante a realização da prova.
Questões objetivas e discursivas que envolvam operações algébricas devem possuir a memória de cálculo na folha de respostas.
Boa prova.
1. _______ de 2,00

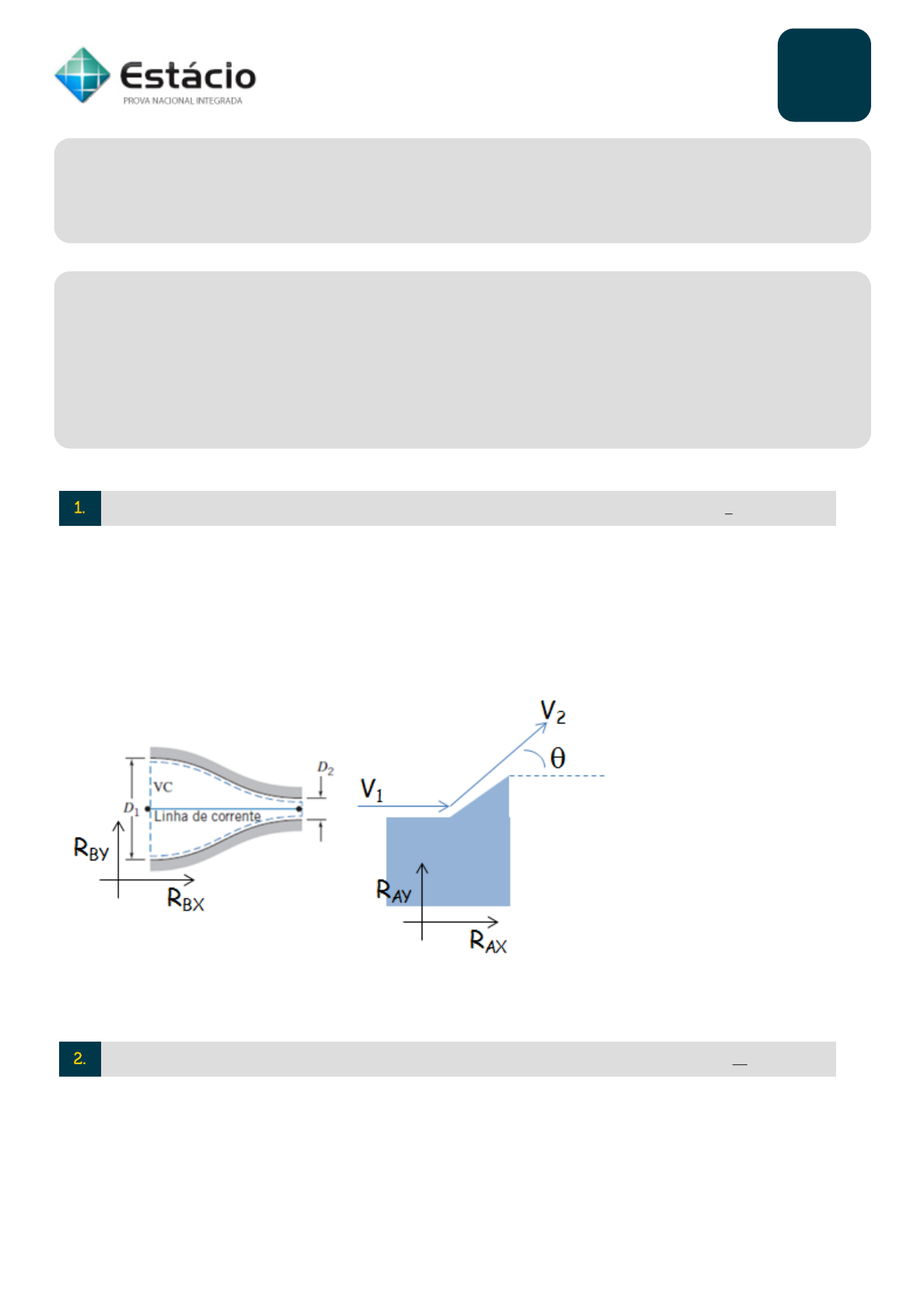

A água (rho=1000kg/m3) escoa, em regime permanente, através de um bocal horizontal que descarrega para a
atmosfera. Na entrada, o diâmetro do bocal é D1 (100mm) e na saída, D2 (25mm). A vazão volumétrica, Q, é
0,005m3/s. O jato sai do bocal com velocidade V1 e atinge um defletor e é desviado em um ângulo TETA e saí com
velocidade V2.
Determine:
A velocidade de saída do bocal V1 (m/s) utilizando o conceito da conservação da massa (Eq. Continuidade)


2. _______ de 2,00
A água (rho=1000kg/m3) escoa, em regime permanente, através de um bocal horizontal que descarrega para a
atmosfera. Na entrada, o diâmetro do bocal é D1 (100mm) e na saída, D2 (25mm). A vazão volumétrica, Q, é
0,005m3/s. O jato sai do bocal com velocidade V1 e atinge um defletor e é desviado em um ângulo TETA e saí com
velocidade V2.
Determine:
A pressão manométrica pg (bocal) (kPa) para o bocal utilizando a Equação de Bernoulli

/
3. _______ de 2,00
A água (rho=1000kg/m3) escoa, em regime permanente, através de um bocal horizontal que descarrega para a
atmosfera. Na entrada, o diâmetro do bocal é D1 (100mm) e na saída, D2 (25mm). A vazão volumétrica, Q, é
0,005m3/s. O jato sai do bocal com velocidade V1 e atinge um defletor e é desviado em um ângulo TETA e saí com
velocidade V2.
Determine:
A componente horizontal da força de ancoragem, RBX (N),necessária para manter o bocal estático (considere a
conservação da quantidade de movimento)


4. _______ de 2,00
A água (rho=1000kg/m3) escoa, em regime permanente, através de um bocal horizontal que descarrega para a
atmosfera. Na entrada, o diâmetro do bocal é D1 (100mm) e na saída, D2 (25mm). A vazão volumétrica, Q, é
0,005m3/s. O jato sai do bocal com velocidade V1 e atinge um defletor e é desviado em um ângulo TETA e saí com
velocidade V2.
Determine:
A componente horizontal da força de ancoragem, RAX (N),necessária para manter o defletor estático (considere
TETA=45° e considere a conservação da quantidade de movimento)
/
Campus:
SANTA CRUZ
Prova Impressa em 14/06/2020 por
CARLOS EDUARDO GUEDES CATUNDA
Ref.: 4044439561 Prova Montada em 14/06/2020

5. _______ de 2,00
A água (rho=1000kg/m3) escoa, em regime permanente, através de um bocal horizontal que descarrega para a
atmosfera. Na entrada, o diâmetro do bocal é D1 (100mm) e na saída, D2 (25mm). A vazão volumétrica, Q, é
0,005m3/s. O jato sai do bocal com velocidade V1 e atinge um defletor e é desviado em um ângulo TETA e saí com
velocidade V2.
Determine:
A componente horizontal da força de ancoragem, RAX (N),necessária para manter o defletor estático (considere
TETA=180° e considere a conservação da quantidade de movimento)
