PROVA AV-1

INTRODUÇÃO À ESTRUTURA DE CONCRETO
(CCE 1528)

Aluno: Data: 08/10/20

QUESTAO (10 PTOS): Determine as armaduras das vigas 1, 2. 3 e 4 :

Dados:
• Concreto C25
• Aço : CA50
• Cobrimento de 30mm (Classe de
Agressividade II)
• Pavimento destinado a deposito com
sobrecarga de utilização de 750
kgf/m2
• Carga de pavimentação +
revestimento: 100 kgf/m2
• Alvenaria de 1/2 vez revestida.
• Pé direito de 3,20 metros

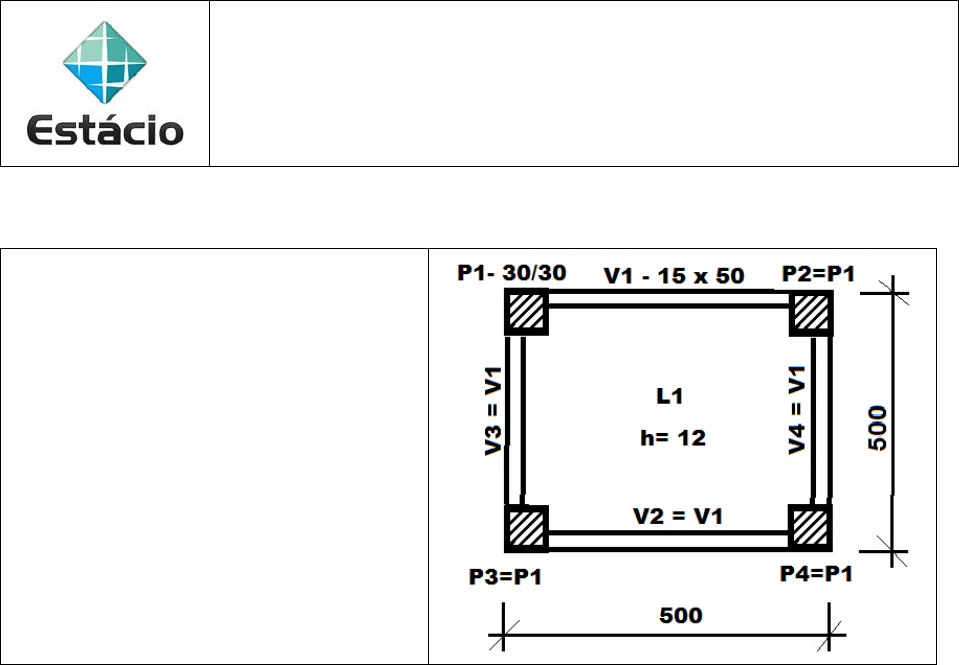

• Planta de forma: cotas em
centimetros.

ROTEIRO PARA SOLUÇÃO:
1) DETERMINAÇÃO DO VÃO EFETIVO DA LAJE E DAS VIGAS
2) CARGAS ATUANTES NAS VIGAS
2.1) CARGA DEVIDO A LAJE
A) PESO PRORIO DA LAJE
B) PAVIMENTAÇÃO E REVESTIMENTO
C) SOBRECARGA DE UTILIZAÇÃO
D) CARGA TOTAL NA LAJE
E) CARGA TRANSMTIDA AS VIGAS (REAÇÕES DE APOIO DA LAJE), USANDO O CONCEITO DE AREA DE
INFLUÊNCIA (LINHAS DE RUPTURA)
2.2) PESO PROPRIO DA VIGA
2.3) CARGA DEVIDO A ALVENARIA
2.4) CARGA TOTAL ATUANTE NA VIGA
3) CÁLCULO DO MOMENTO FLETOR MÁXIMO PARA AS V1, V2, V3 E V4.
4) CALCULO DAS ARMADURAS PARA AS V1, V2, V3 E V4.
4.1) DETERMINAÇÃO DA ALTURA UTIL DAS VIGAS
4.2) CALCULO DO KMD E VERIFICAÇÃO DO DOMINIO DA SEÇÃO DE MOMENTO MÁXIMO
4.3) CALCULO DO KZ E DAS ARMADURAS
4.4) USANDO BARRAS DE DIÂMETRO 12,5 mm. Determine o número de barras para atender ao item
anterior?
