AV1_CIRCUITOS ELÉTRICOS_2022 – NOTA10
	 ATENÇÃO
		1. Veja abaixo, todas as suas respostas gravadas no nosso banco de dados.
	2. Caso você queira voltar à prova clique no botão "Retornar à Avaliação".

	 1a Questão (Ref.: 202109146804)

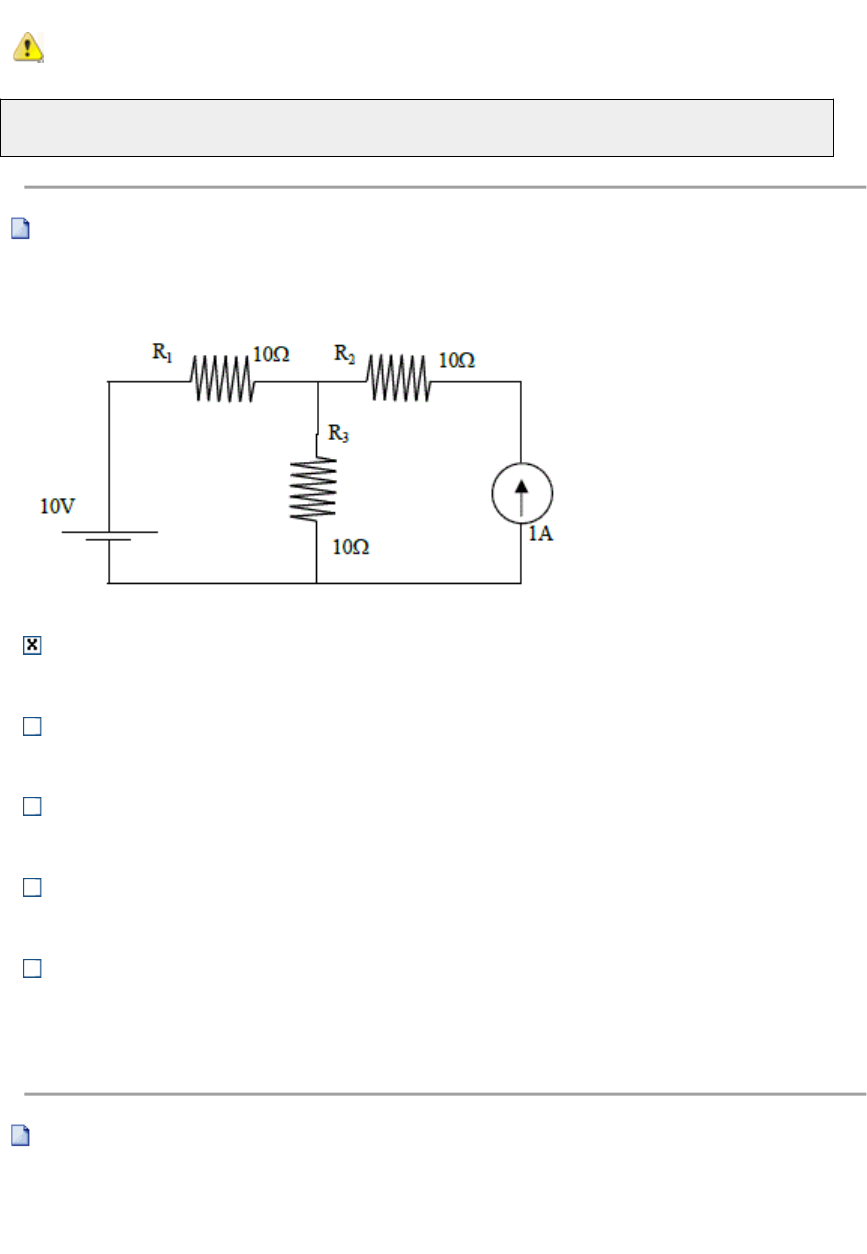

	Considere o circuito da figura a seguir. Assinale a alternativa correta:


	A corrente através do resistor R3 é 1,0A.

	A contribuição da fonte de tensão na corrente sobre o resistor R2 é de 0,5 A.

	A contribuição da fonte de tensão sobre a tensão do resistor R3 é de 20 V.

	A corrente da fonte de corrente é dependente das resistências do circuito.

	A tensão sobre o resistor R1 é de 5V.


	 2a Questão (Ref.: 202109146585)
	Tendo como referência o circuito elétrico apresentado na figura a seguir, calcule a tensão de saída Vo:


	7,5 V

	-8 V

	7 V

	8 V

	-7,5 V


	 3a Questão (Ref.: 202109150218)
	(TRF, 2015) Considere o circuito abaixo:
Figura S2: Complementar ao exercício - Fonte: TRF, 2015.
O valor da indutância equivalente Leq entre os pontos A e B encontra-se na faixa:


	2H ≤ Leq < 3H

	4H ≤ Leq

	3H ≤ Leq < 4H

	1H ≤ Leq < 2H

	0H < Leq < 1H


	 4a Questão (Ref.: 202109225088)
	(UFV, 2005) Duplicando-se a diferença de potencial entre as placas de um capacitor, é correto afirmar que:


	A carga do capacitor é duplicada e sua capacitância é dividida pela metade.

	A carga do capacitor é duplicada, mas sua capacitância permanece constante.

	A carga e a capacitância do capacitor permanecem constantes.

	A carga e a capacitância do capacitor também são duplicadas.

	A carga e a capacitância do capacitor são reduzidas à metade dos valores iniciais.


	 5a Questão (Ref.: 202109210275)
	Considere um circuito RL, cujos valores para os componentes são:
R=5Ω
L=4F
Qual o valor da constante de tempo desse circuito?


	5

	4

	0,8

	0,4

	8


	 6a Questão (Ref.: 202109150230)
	Considerando as equações:
v(t)=60(e-10³t)V
i(t)=6(e-10³t)
Calcule o valor de R e L


	1Ω e 0,01F.

	1Ω e 0,1F.

	10Ω e 1F.

	10Ω e 0,01F.

	1Ω e 1F.


	 7a Questão (Ref.: 202109210282)
	(TCE - PR - 2016) Considere que a chave do circuito ilustrado na figura precedente tenha permanecido na posição a por muito tempo e que, subitamente, tenha mudado para a posição b, conforme ilustrado. A partir dessas informações, assinale a alternativa correta:
Figura Q7 complementar ao exercício - Fonte: FCC, 2018.


	No instante de tempo imediatamente posterior à mudança de posição da chave, a tensão no indutor era igual a 5 V.

	Muito tempo depois da mudança de posição da chave, as energias acumuladas no indutor e no capacitor serão iguais.

	No instante de tempo imediatamente posterior à mudança de posição da chave, a corrente que fluía na fonte de 10 V era superior a 5 A.

	No instante de tempo imediatamente anterior à mudança de posição da chave, a tensão no capacitor era igual a 5 V.

	No instante de tempo imediatamente anterior à mudança de posição da chave, a corrente que fluía no indutor era inferior a 2 A.


	 8a Questão (Ref.: 202109165279)
	(INB,2018) Observe o circuito a seguir:
Figura Q12 complementar ao exercício - Fonte: INB, 2018.
A impedância nos terminais A-B é igual a:


	ZAB = 20 + j 30 Ω

	ZAB = 10 - j20 Ω

	ZAB = 25 - j6 Ω

	ZAB = 30 + j 30 Ω

	ZAB = 20 + j10 Ω


	 9a Questão (Ref.: 202109815868)

Em uma experiência com o  Divisores de tensão e divisores de corrente, responda:
Determinado circuito possui dois nós ligados por 10 resistores iguais em paralelo. O que acontecerá com a corrente que passa por cada um desses resistores caso os dois sejam ligados por um caminho com resistência nula?


	Não irá se alterar

	Cairá 50%

	Cairá a zero

	Cairá 30%

	Cairá 10%


	 10a Questão (Ref.: 202109815865)

Em uma experiência de laboratório sobre  Análise Nodal e Análise de malhas, responda:
Em sistemas de iluminação com conjunto de lâmpadas, qual o tipo de conexão preferencial que deve ser utilizada? E qual o motivo?


	Conexão em paralelo, pois a falha de uma lâmpada não afeta as demais

	Conexão em paralelo, pois representa substancial economia de energia

	Conexão em estrela, pois a falha de uma lâmpada não afeta as demais

	Conexão curtocircuitando a fonte de alimentação, garantíndo assim economia máxima de energia.

	Conexão em série, pois a falha de uma lâmpada não afeta as demais
