Universidade Tecnológica Federal do Paraná
Bacharelado Engenharia Elétrica
Sistemas Elétricos de Potência I
Lista de Exercícios 2

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
PR

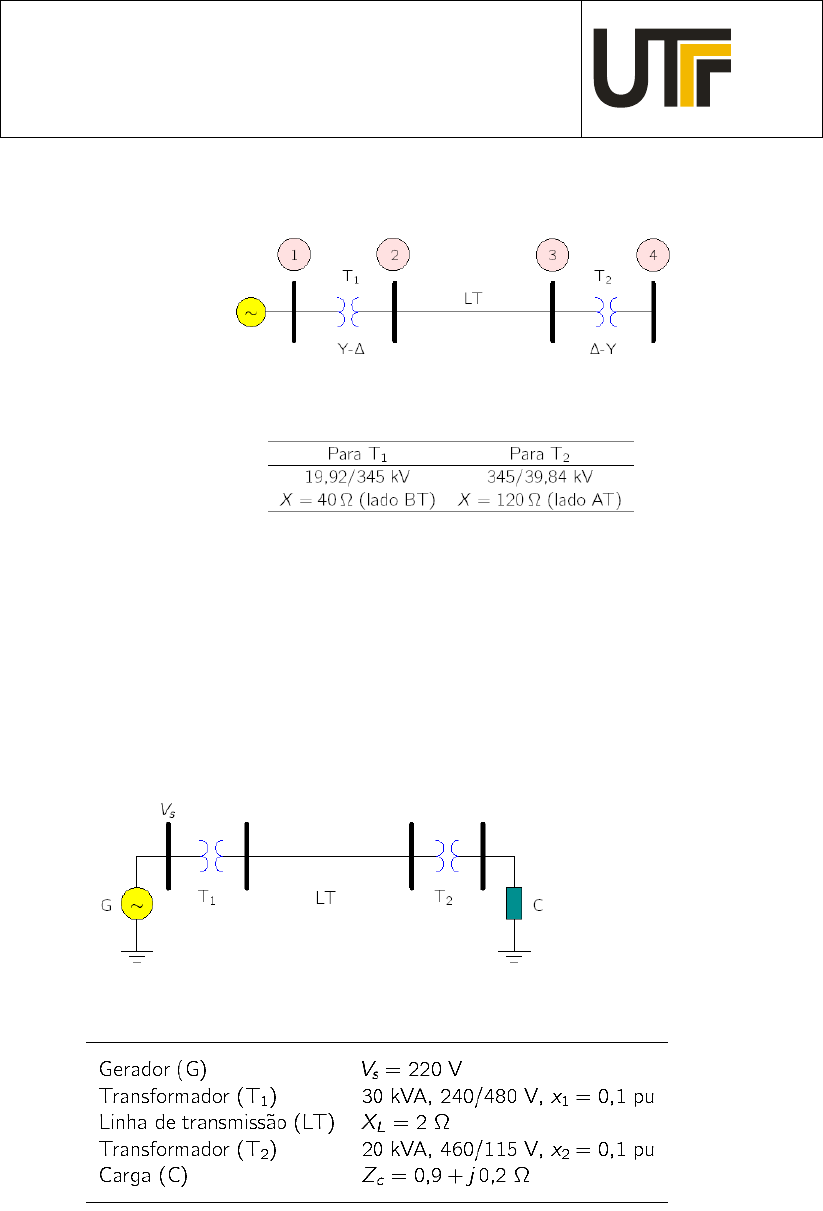

1) Considere o diagrama unifilar do circuito trifásico, 60Hz mostrado a seguir:

Os transformadores T1 e T2 são bancos trifásicos e os dados de placa dos
transformadores monofásicos que os compõe são

A linha de transmissão tem 50km de comprimento e parâmetros RL=0,20Ω/km e
LL=6,5 mH/km. A capacitância da linha é desprezível.
a. Obtenha o circuito equivalente em por unidade visto pela barra 4, utilizando
um valor de base de potência trifásica de 100MVA.
b. Considere uma carga trifásica conectada em Y na barra 4 de 90MVA e tensão
de linha 69kV e fator de potência 0,9 atrasado. Determine em pu a tensão da
fonte.

2) Considere o circuito monofásico mostrado a seguir:

Os dados relativos ao circuito são mostrados a seguir,

As resistências e admitâncias shunt são desprezadas. Utiliza uma base 30kVA e
240V para o gerador.
a) Obtenha o circuito em por unidade.
b) Calcule as correntes no gerador e na carga em pu e em Ampere.
c) Calcule as potências ativa e reativa fornecidas pelo gerador e consumidas pela
carga.
d) Calcule as perdas de potência ativa e reativa na linha.


3) Considerar uma linha de transmissão trifásica, 765 kV, 60 Hz, 300 km de
comprimento, transposta, com os seguintes parâmetros:
z = 0,0165 + j 0,3306 Ω/km
y = j 4,674 · 10-6 S/km
(a) Calcule os parâmetros ABCD da linha considerando o modelo de linha longa.
(b) Calcule os parâmetros do modelo π.
(c) Conecta-se no final da linha uma carga de 1,9 kVA, fator de potência unitário, a
730 kV. Calcule a tensão no transmissor.
(d) Calcule a potência ativa e reativa no transmissor.


4) Sejam as linhas de transmissão:
A1=0,876+j8,601.10-3 pu A2=0,9202+j5,453.10-3 pu A3=1 pu
B1=8,244+j121,734 Ω B2=7,7104+j114,3604 Ω B3=50 Ω
C1=1,913.10-3 S C2=j1,3392.10-3 S C3=0 S
D1=0,876+j8,601.10-3 pu D2=0,9202+j5,453.10-3 pu D3=1 pu
(a) Fazer a associação série das linhas de transmissão 2 e 3, mostrando os valores das
constantes genéricas resultantes.
(b) Fazer a associação paralela das linhas de transmissão 1 e 3, mostrando os valores
das constantes genéricas resultantes.
