MAPAS MENTAIS FATORES DE QUALIDADE DA IMAGEM RADIOGRAFICA

Prévia do material em texto

fatores que afetam a qualidade
da imagem radiográfica

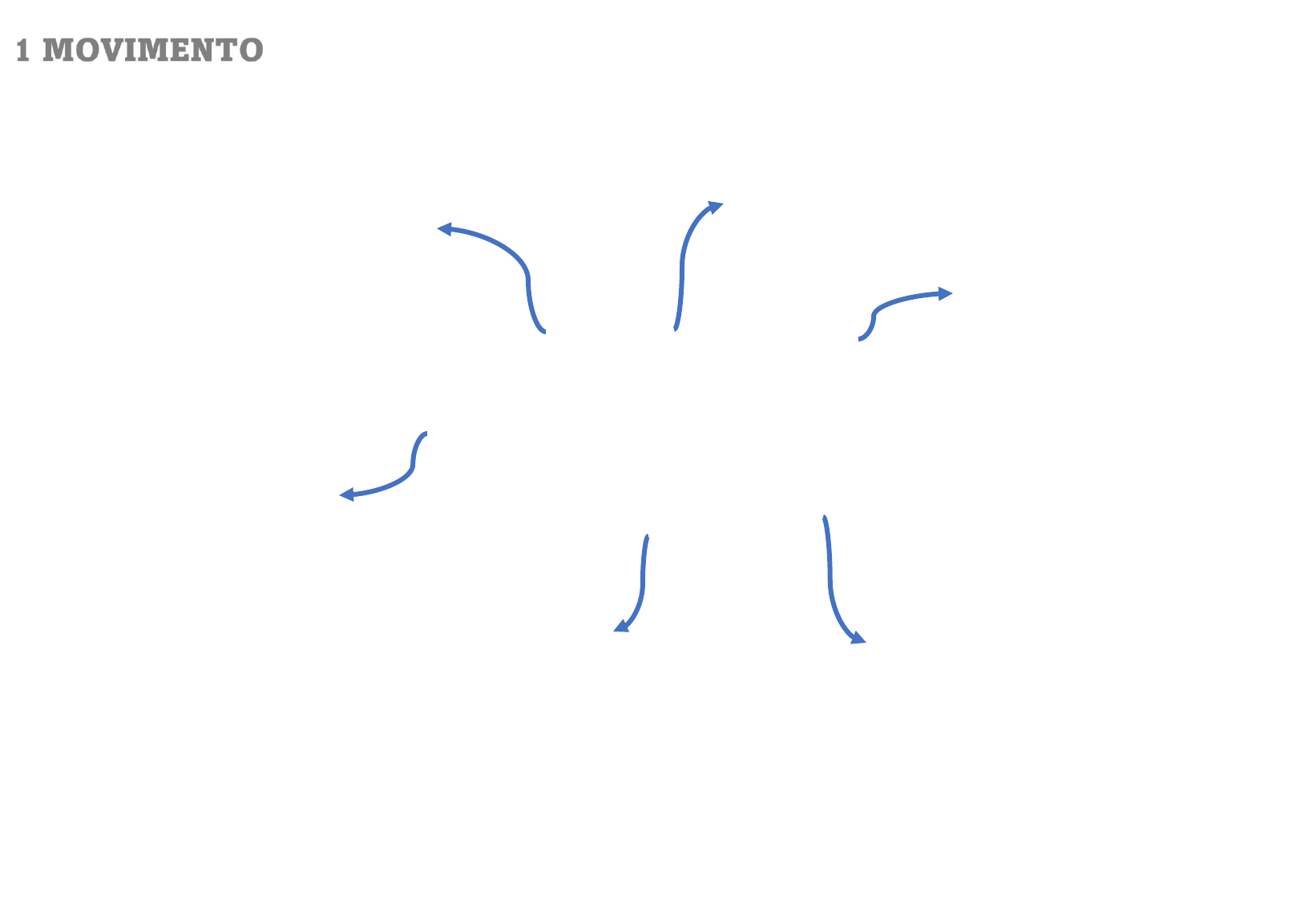

1 MOVIMENTO
Tanto o movimento do paciente como do filme
ou da fonte emissora de raios X resultará em
uma imagem borrada e de baixa qualidade. É o
que chamamos artefato de moção.

6 Artefatos
Pequenas partículas presentes na placa de imagem,
deterioração como rachaduras nas bordas da placa,
objetos atrás do cassete, radiação secundária, não
colimação do feixe primário ou mesmo uma placa
que não foi completamente apagada antes da
próxima exposição

2. Grades anti-
difusoras:
O uso de grades anti-difusoras
(Bucky) tem por objetivo absorver a
radiação dispersa que produz o
chamado fog generalizado.

3. Distância objeto-
filme (DOF):
O ideal é que a região de interesse
sempre fique o mais próximo possível da
placa de imagem para que se tenha uma
maior nitidez nas imagens.

4 Distorção
Ocorre devido a uma
magnificação desigual da
imagem devido a um
posicionamento inadequado do
paciente ou da fonte da
radiação.
5. Converter
imagens
Em formato DICOM para
.jpg ou .TIF: Ao converter
uma imagem DICOM em
outro formato, como jpg,
transforma um arquivo
rico em detalhes em uma
imagem de baixa
qualidade.

https://imagem.vet.br/novo/2021/08/16/6-fatores-que-afetam-a-qualidade-da-imagem-radiografica/
https://imagem.vet.br/novo/2021/08/16/6-fatores-que-afetam-a-qualidade-da-imagem-radiografica/


















Densidade
Grau de enegrecimento da
imagem. Quanto mais elevado
esse grau, mais escura será a
imagem e, assim, menor será a
quantidade de luz que passará
pela radiografia (mAs)
Quantidade de raio x produzido

Características e
qualidade da imagem
radiográfica

 Ruído
 É uma variação randômica da
densidade de fundo, pode dar à
imagem uma aparência
granulada ou com textura

Contraste
 É a diferença ( diferença entre
tons de cinza de densidade
entre duas regiões adjacentes.
Sua função é deixar mais claro
os detalhes anatômicos
(kv = penetração da radiação)

Latitude
Imagem com a aparência
acinzentada, com pouca
diferença de tom entre
estruturas adjacentes
Qualidade das
imagens
radiográficas refere-se à quão
fielmente a estrutura anatômica
examinada é mostrada na
radiografia

 Resolução
espacial,
É a habilidade de distinguir
estruturas pequenas com alto
contraste, como a interface entre
osso e tecido mole,
microcalcificações ou nódulos.

 Nitidez
 Técnica de manipulação de
imagem para tornar os
contornos de uma imagem
digital mais distintos.
(FOCO FINO - FOCO GROSSO)
Distorção
Fator geométrico: Diz
respeito à reprodução
incorreta do tamanho ou
da forma dos tecidos na
imagem.
(+ DFOFI – DOF)





















1 Densidade
• Definição = Grau de enegrecimento da
imagem radiográfica.
• Painel de controle= mAs (miliamperagem
quantidade de radiação emitida no exame)
• Está relacionada com a regra do inverso
do quadrado da distância.


Fatores de qualidade da
imagem radiográfica
 3 Contraste
• Definição = diferença entre
tons de cinza na radiografia
(diferente densidades nas
estruturas)
• Painel de controle= Kv
(quilovoltagem poder de
penetração)

2 Detalhe
• Definição= Nitidez das estruturas
visualizadas na radiografia.
• Painel de controle = foco fino.
• Fatores geométricos= + DFOFI e –
DOF
• Movimentos voluntários ou
involuntários.
.

4 Distorção
• Definição = é a representação
errada do tamanho ou da forma
da estrutura na imagem
radiográfica.
• Fatores geométricos= DFOFI e
OBF. (controlando é possível
minimizar essa distorção.
