Adg1 - Estruturas de Concreto Armado II
1)

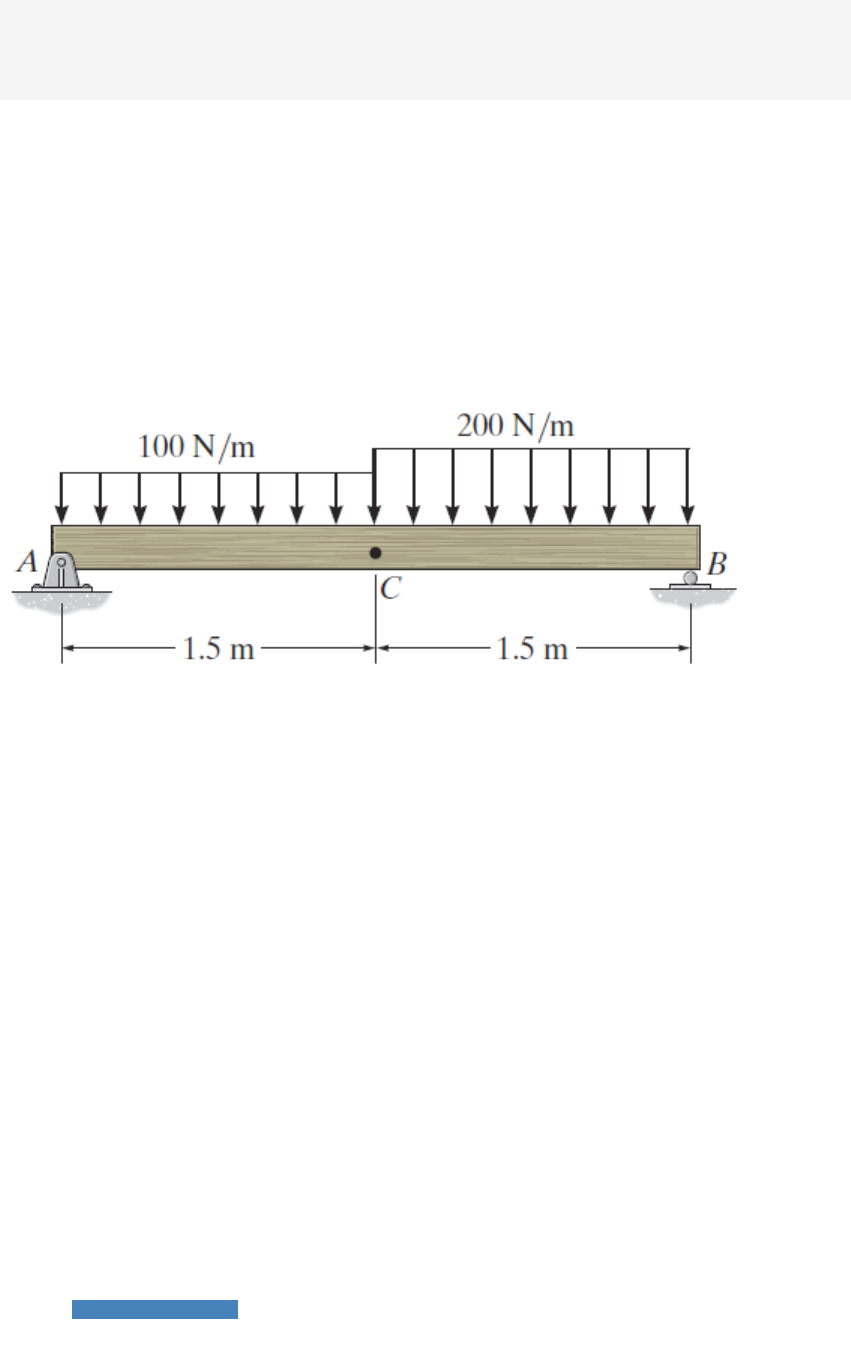

A Figura a seguir apresenta um exemplo de uma viga sobre a influência de cargas. Estas cargas atuam em diversas estruturas projetadas por engenheiros e arquitetos, principalmente, nos pisos de uma edificação. Ainda, supondo que estas cargas são uniformemente distribuídas, a NBR 6120/80 fornece exemplos de cargas pré-estabelecidas para diversos ambientes com caráter especiais, como por exemplo, móveis, pessoas, utensílios e veículos. Por fim, estas cargas resultam em tensões de cisalhamento na peça.

Fonte: HIBBLER (2010).
Assinale a alternativa que apresenta a solução de combate destas tensões.
Alternativas:
· a)
Para resolver o problema de tensões de cisalhamento em vigas, é recomendado o uso de espaçadores de concreto.
· b)
Na situação disposta no exercício, para combate das tensões de cisalhamento deve ser utilizado o aço protendido, e para as cargas verticais deve ser aplicado os espaçadores de concreto.
· c)
Para resistir a forças de cisalhamento e cargas verticais em vigas é recomendado o uso de Estribos.
Alternativa assinalada
· d)
As vigas trabalham em linha neutra, por esta razão o uso de medidas de prevenção para cisalhamento aplica-se apenas para pilares e lajes.
· e)
A solução para evitar o esforço cortante da peça e reduzir o cisalhamento, é a utilização de estribos apenas no encontro de vigas e pilares.
2)
A Figura a seguir apresenta alguns componentes de uma viga carregada por uma carga.

Figura. Montagem das armações de uma viga.
Fonte: SILVA (2019).

Observando a imagem, podemos identificar diversos itens que compõem a estrutura, considere que atua na viga acima uma sobrecarga agindo ao longo de seu comprimento. É fundamental que o engenheiro conheça os elementos numerados na imagem. Com base nestes faça a leitura das alíneas abaixo:

I – O elemento estrutural representado pelo item de número 4 (quatro) se trata da armadura longitudinal.
II – O número 3 (três) da imagem se trata das lamelas teóricas do concreto.
III – O número 5 (cinco) representa uma carga vertical, provocando tensões cortantes na estrutura de concreto armado.
IV – O número 1 (um) da imagem apresenta a estrutura responsável por resistir às forças cortante.
Assinale a alternativa correta.
Alternativas:
· a)
Estão corretas apenas as afirmativas I, III e IV.
· b)
Estão corretas apenas as afirmativas I e II.
· c)
Estão corretas apenas as afirmativas II, III e IV.
· d)
Estão corretas apenas as afirmativas I, II e IV.
· e)
Estão corretas as afirmativas I, II, III e IV.
Alternativa assinalada
3)
Para dimensionamento de uma viga é necessário o conhecimento de diversos conceitos que influenciam no momento do cálculo. Estes conceitos precisam ser dominados pelo calculista.

Considere as afirmativas expostas a seguir e marque V para as afirmativas verdadeiras e F para as falsas.
(   ) A força à compressão exercida pelo concreto de uma estrutura longitudinal, atua na face inferior da viga, ou seja, no mesmo sentido das forças cortantes.
(   ) A força de tração atua na parte superior da viga e é combatida pelo aço superior longitudinal da viga.
(   ) A tração atua na parte inferior da viga e é combatida pelo próprio concreto. Enquanto que a compressão atua na parte superior, e é combatida pelos estribos.
Agora marque a alternativa que apresenta a sequência correta.
Alternativas:
· a)
F – F – V.
· b)
V – V – F.
· c)
F – V – F.
· d)
F – V – V.
· e)
F – F – F.
Alternativa assinalada
4)
Você foi designado para realizar a verificação da biela de concreto de determinada peça estrutural. Levantando algumas informações primordiais no projeto, verificou-se que a viga possuía as seguintes características.

Fonte: Torrecilhas (2018).

Sabendo que o fck utilizado foi de 20 MPa, e que o cobrimento da viga é de 5 cm:
Faça o cálculo para verificação da biela comprimida do concreto, e assinale a alternativa correta.
Alternativas:
· a)
A biela comprimida do concreto irá romper, uma possível solução é reduzir o fck do concreto para 15 MPa.
· b)
A biela comprimida de concreto não romperá, assim, conclui-se que o fck de 20 MPa foi suficiente para a peça estrutural.
· c)
 A biela comprimida do concreto irá romper, duas possíveis soluções seriam reduzir o comprimento da viga para 5 metros ou aumentar o fck para 25 MPa.
· d)
A biela comprimida do concreto irá romper, uma possível solução é aumentar o fck do concreto para 25 MPa.
Alternativa assinalada
· e)
A biela comprimida do concreto irá romper, se a carga da viga fosse reduzida para 57 kN/m, a biela comprimida do concreto não romperia.
