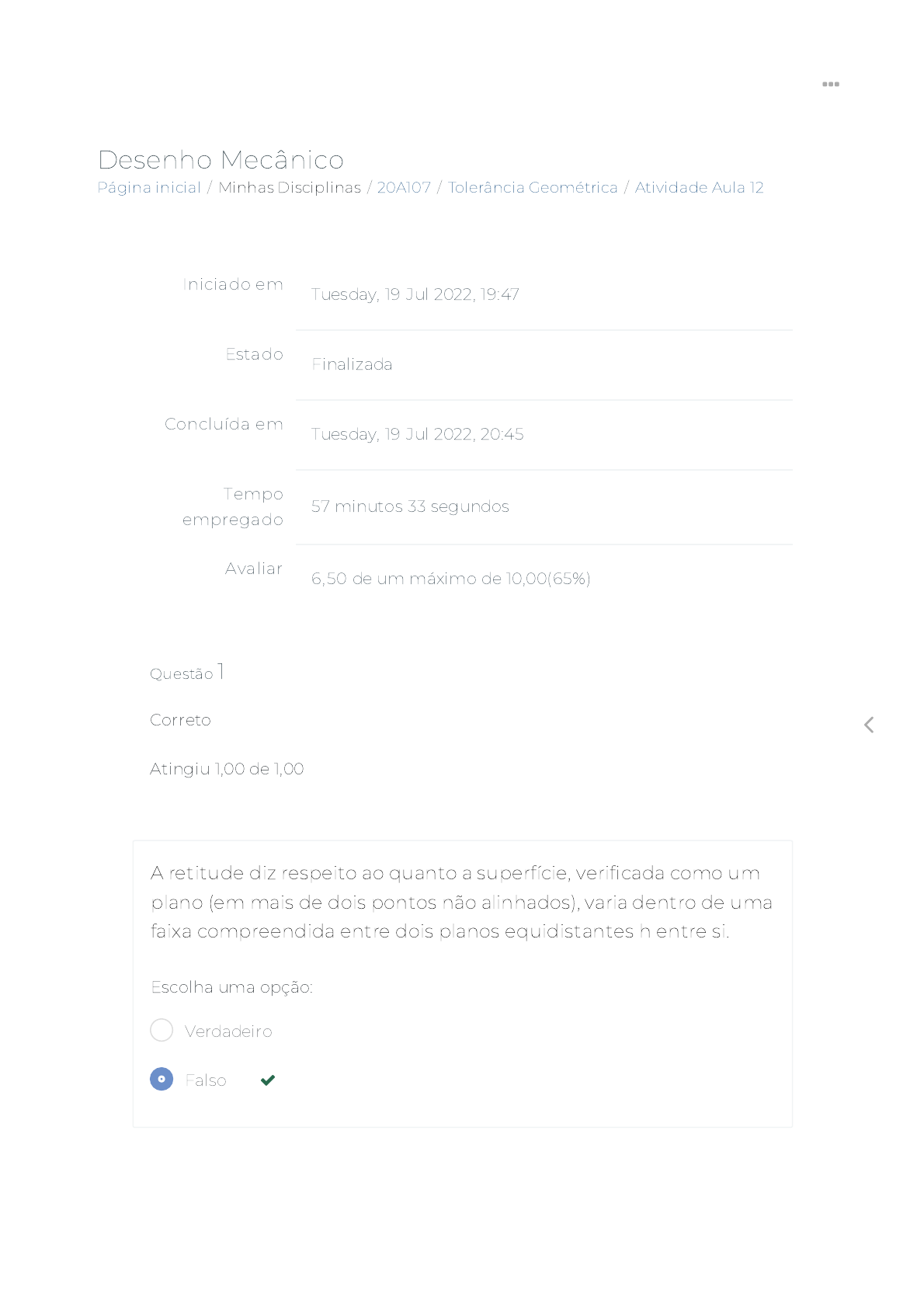

19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 1/9
Página inicial / Minhas Disciplinas / 20A107 / Tolerância Geométrica / Atividade Aula 12
Desenho Mecânico
Iniciado em
Tuesday, 19 Jul 2022, 19:47
Estado
Finalizada
Concluída em
Tuesday, 19 Jul 2022, 20:45
Tempo
empregado
57 minutos 33 segundos
Avaliar
6,50 de um máximo de 10,00(65%)
Questão 1
Correto
Atingiu 1,00 de 1,00
A retitude diz respeito ao quanto a superfície, veri�cada como um
plano (em mais de dois pontos não alinhados), varia dentro de uma
faixa compreendida entre dois planos equidistantes h entre si.
Escolha uma opção:
Verdadeiro
Falso 


https://ava.politecnicabr.com.br/
https://ava.politecnicabr.com.br/course/view.php?id=942
https://ava.politecnicabr.com.br/course/view.php?id=942#section-14
https://ava.politecnicabr.com.br/mod/quiz/view.php?id=26321
https://ava.politecnicabr.com.br/
19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 2/9
Questão 2
Incorreto
Atingiu 0,00 de 1,25
As tolerâncias de orientação e posição recebem uma de�nição de
“elementos associados”. Indique a alternativa que justi�ca
corretamente essa informação.
Escolha uma opção:
a. As tolerâncias de orientação e posição precisam ser
representadas ao mesmo tempo em mais de um desenho, o que
caracterizara e justi�ca o termo “associado”.

b. As tolerâncias de orientação e de posição precisam ser
representadas ambas ao mesmo tempo, associando posição e
orientação.
c. As tolerâncias de orientação e de posição precisam ser
representadas juntamente com uma instrução descritiva extensa
que faça a associação.
d. As tolerâncias de orientação e posição precisam ser
representadas no elemento tolerado com indicação de outro
elemento de referência.
e. As tolerâncias de orientação e posição precisam ser
representadas ao mesmo tempo em mais de uma vista do
desenho.


https://ava.politecnicabr.com.br/
19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 3/9
Questão 3
Correto
Atingiu 1,00 de 1,00
A cilindricidade diz respeito ao quanto a superfície de um eixo
cilíndrico, veri�cada no seu comprimento e não apenas em uma
seção, varia dentro de uma faixa compreendida entre dois
limitantes cilíndricos concêntricos, cujos diâmetros variam em d.
Escolha uma opção:
Verdadeiro 
Falso


https://ava.politecnicabr.com.br/
19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 4/9
Questão 4
Incorreto
Atingiu 0,00 de 1,25
GD&T é um sistema de controle de tolerâncias geométricas que
devem ser indicadas nos desenhos técnicos. Marque a opção onde
se justi�ca corretamente a indicação de tolerância geométrica nos
desenhos.
Escolha uma opção:
a. As tolerâncias geométricas são indicadas para substituir o
sistema de cotagem dimensional, que não é tão e�ciente.
b. A indicação de características geométricas implica na
necessidade de instrumentos de precisão milesimal.
c. É opção do desenhista aplicar ou não a simbologia de GD&T,
pois não há critério normativo para isso.

d. A simbologia é empregada para caracterizar o desenho,
diferenciando o desenho técnico mecânico dos desenhos de
outras áreas.
e. As tolerâncias geométricas no desenho devem evidenciar a
necessidade de controle de características que não são
controladas pelo controle dimensional.


https://ava.politecnicabr.com.br/
19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 5/9
Questão 5
Incorreto
Atingiu 0,00 de 1,00
Planeza refere-se à linearidade em uma superfície da peça, sendo
medido, num determinado comprimento, o quanto a linha
super�cial real varia dentro de uma faixa imaginária de ordem h,
que representa a tolerância admitida.
Escolha uma opção:
Questão 6
Correto
Atingiu 1,00 de 1,00
Circularidade refere-se ao quanto um eixo cilíndrico varia em seu
diâmetro real, sendo medida numa determinada posição do seu
comprimento, considerando admissível o valor compreendido
entre dois círculos imaginários concêntricos, cujos diâmetros
variam em d.
Escolha uma opção:
Verdadeiro 
Falso
Verdadeiro 
Falso


https://ava.politecnicabr.com.br/
19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 6/9
Questão 7
Correto
Atingiu 1,25 de 1,25
Mesmo com as medidas projetadas dentro dos limites, uma peça
pode não montar no conjunto ou ter seu uso comprometido por
variações de forma. Quanto à simbologia de forma usada em
desenho técnico, é correto a�rmar:
Escolha uma opção:
a. Uma superfície não plana pode admitir variações importantes
no seu formato, como cilindricidade, por exemplo, e emprega
simbologia apropriada.

b. A medida admitida na tolerância de circularidade independe
do diâmetro e é representada por um losango.
c. Os símbolos de GD&T empregados em desenho mecânico são
os mesmos empregados para rugosidade.
d. A regularidade no alinhamento de uma aresta é irrelevante,
mesmo que se indique no desenho o símbolo de retitude.
e. Inexistem normas e simbologias que sugerem planicidade em
uma superfície.


https://ava.politecnicabr.com.br/
19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 7/9
Questão 8
Correto
Atingiu 1,25 de 1,25
Indique a alternativa em que se relaciona corretamente a
simbologia com a característica tolerada a que se refere.
Escolha uma opção:
a. Concentricidade diz respeito ao quanto um cilindro está
desalinhado com relação ao seu próprio eixo central.
b. Posição é a tolerância permitida para uma faixa, onde setores
perpendiculares podem apresentar certa inclinação.
c. Paralelismo indica que linhas ou superfícies estejam
equidistantes a um ponto comum, mesmo que sejam
concorrentes.
d. Simetria necessita de uma referência equidistante aos dois
elementos tolerados.

e. Perpendicularidade é usada para controlar inclinações entre
45º e 60º.


https://ava.politecnicabr.com.br/
19/07/2022 20:46 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=3365010 8/9
Questão 9
Correto
Atingiu 1,00 de 1,00
Em desenho técnico, as informações imputadas no formato de
símbolos auxiliam na compreensão e determinam parâmetros de
fabricação, montagem ou uso do item representado. Os símbolos
de GD&T estão associados a características geométricas. Analise e
marque a opção onde se relacionam apenas tolerâncias
geométricas que podem ser indicadas pela simbologia estudada.
Escolha uma opção:
a. Deformação numa superfície convexa de�nida; inclinação do
eixo central de um furo passante; microdureza por
carbonitretação.
b. Deformação numa superfície convexa de�nida; sobremetal
para próxima operação; superfície polida e espelhada.
c. Posição entre centros de dois furos, mantendo-se a distância;
acabamento super�cial polido; sobremetal de 0,5 mm para
retí�ca.
d. Posição entre centros de dois furos, mantendo-se a distância;
deformação numa superfície convexa de�nida; variação no
formato cilíndrico de um eixo.

e. Deformação numa superfície convexa de�nida; inclinação do
eixo central de um furo passante; superfície polida e espelhada.
