PROVA FINAL DE ELETRICIDADE APLICADA – ENGENHARIA DE PRODUÇÃO

Prof. Fernando Villamarim 						Data: 25/11/2021
Aluno(a):Pedro Luiz Angelo de Melo Viana
Instruções:
a) 	A prova vale 35 pontos e possui 5 questões valendo 7 pontos cada.
b) 	A prova é individual. Todos os alunos deverão responder a prova.
c) 	Cuidado com as unidades. Respostas sem unidades ou com unidades incorretas perdem 1 ponto 	cada.
d) 	A prova deverá ser devolvida preenchida para o e-mail fernandovilla@pucminas.br
e) 	A prova deverá ser devolvida até 22:30 horas. O prazo não pode ser estendido, pois trata-se 	de uma prova e não de um trabalho.
f) 	O professor solicita o favor, se for possível, que o texto seja editado ao invés de responder as 	questões com fotografias. Se não for possível, o professor solicita o favor de fazer com que as 	respostas sejam completamente legíveis.
g) 	O aluno(a) pode responder as questões usando quantas páginas forem necessárias.
h) 	O material do curso disponível no SGA, pode ser usado como fonte de consulta.
Questões:

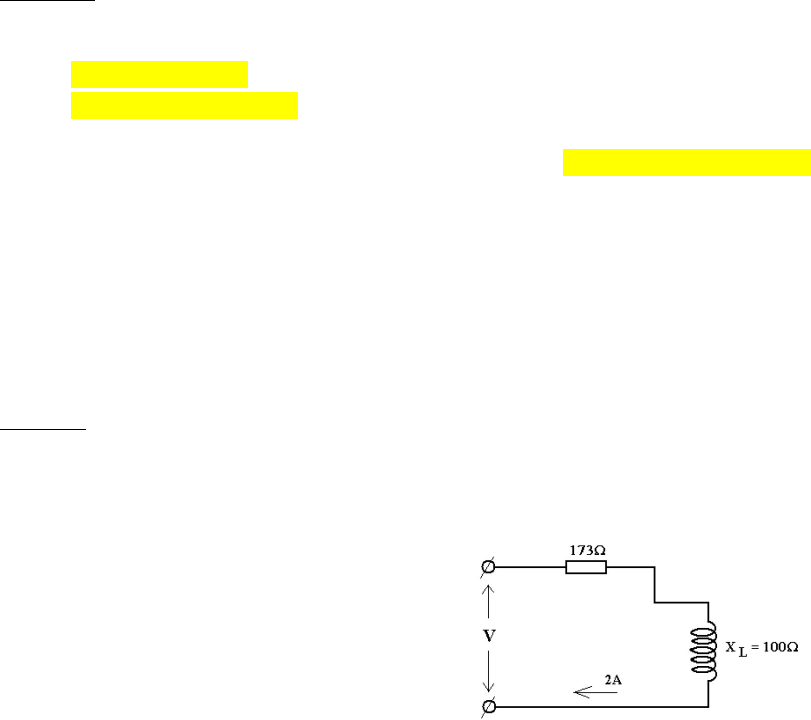

1) No circuito monofásico mostrado abaixo, a corrente medida foi de 2 A. Pede-se determinar:
	a) A tensão de alimentação ‘V’ do circuito (3)

	Dica: calcule Z e use a lei de Ohm para 		 achar V.
b) O Fator de Potência do circuito (2)
c) A potência ativa ‘P’ transformada em calor no circuito (2).

2)	Marcar as respostas corretas:
a)	Marcar qual dos componentes listados abaixo precisamos usar para corrigir o Fator de Potência de um motor (2 pontos):
	Resistores: _______		Bobinas: ________		Capacitores: ____X_____
	Contatores: _________		Fusíveis:__________
b)	O dispositivo escolhido acima deve ser usado .......(3 pontos):
	Em série com o motor:____________	Em paralelo com o motor:_________
	Qualquer uma das duas conexões acima:___X_____	Nenhuma das duas conexões acima:_______
c)	Qual dos dispositivos listados abaixo deve ser usado para suprimir transitórios de tensão nos circuitos elétricos de alimentação de cargas sensíveis: (2 pontos)
	DR:___X_____ DPS:_________ PE:________ IGBT:_________ LAN:_________

3)	Considerando um sistema elétrico TRIFÁSICO equilibrado, definir o parâmetro e escrever a expressão (fórmula) para.......
a) Potência ativa (2 pontos):
Pa = Ia² x R bobina
b) Potência reativa (3 pontos):
Q = Ia² x XL
c) Potência aparente (2 pontos):
S = Vf x If
Strifasica = 3 x S
4)	Por que a CEMIG exige dos consumidores industriais a correção do Fator de Potência? (7 pontos)

 A correção do baixo Fator de Potência é uma das soluções para reduzir as perdas de energia elétrica, diminuir os riscos com acidentes elétricos por superaquecimento e, também, para evitar acréscimo na fatura de energia.
5)	Quais são as vantagens de um sistema trifásico sobre um sistema monofásico? Listar no mínimo 3 vantagens. (7 pontos)
Uma das vantagens do sistema trifásico é o uso de menos material para entregar mesma potência de um monofásico equivalente, diminuindo as despesas e possibilitando geradores e condutores menores e mais leves. Esse sistema também é mais eficiente no uso de enrolamentos nos motores do que o monofásico. E no momento da partida direta, usada para explorar a potência máxima dos motores, as vantagens também ficam visíveis.
O sistema monofásico, por ter um campo pulsante exige um enrolamento extra, enquanto o campo girante das três fases não necessita de um cuidado especial.
