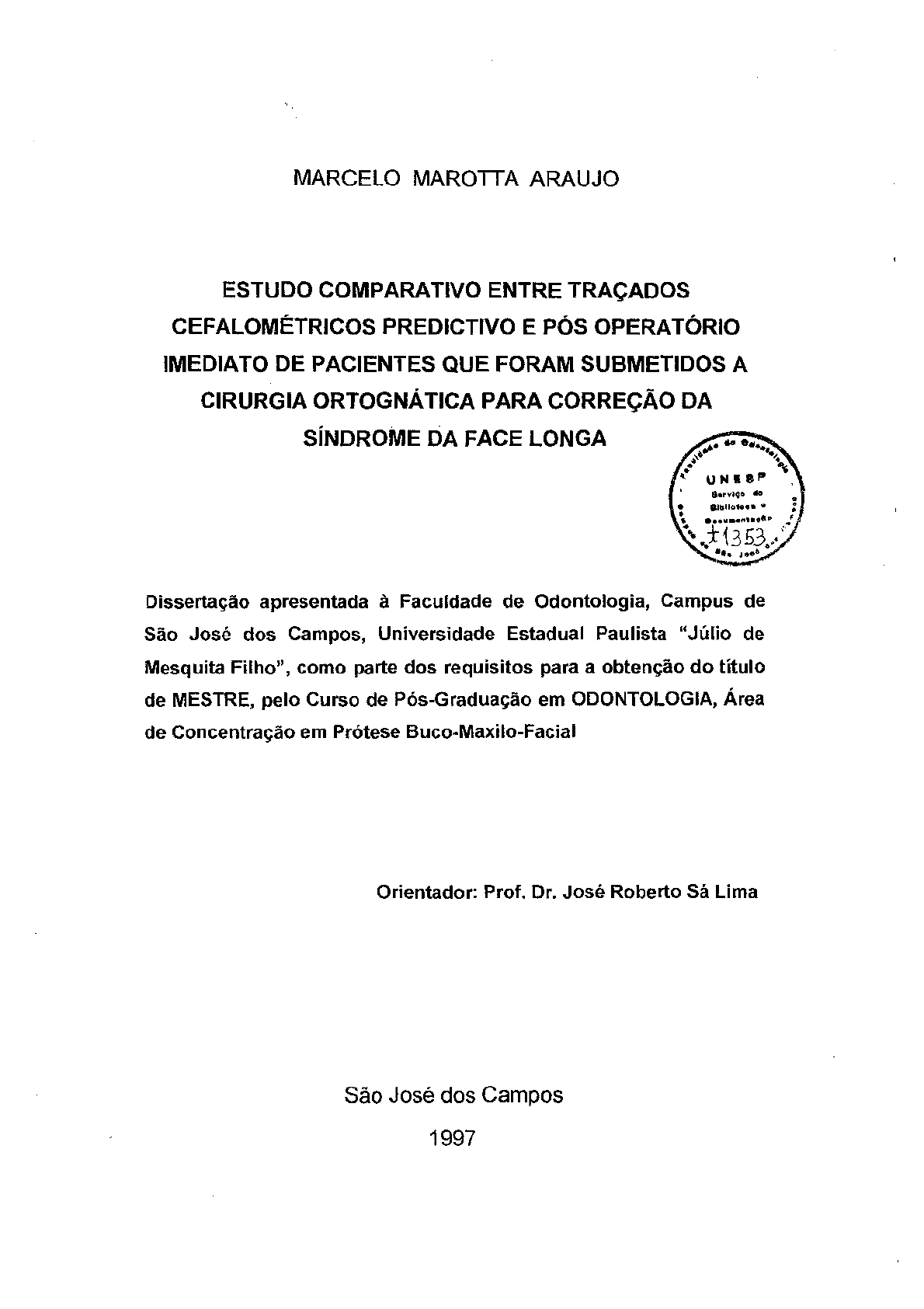

MARCELO MAROTTA ARAUJO
ESTUDO COMPARATIVO ENTRE TRAÇADOS
CEFALOMÉTRICOS PREDICTIVO E PÓS OPERATÓRIO
IMEDIATO DE PACIENTES QUE FORAM SUBMETIDOS A
CIRURGIA ORTOGNÁTICA PARA CORREÇÃO DA
SÍNDROME DA FACE LONGA
Dissertação apresentada à Faculdade de Odontologia, Campus de
São José dos Campos, Universidade Estadual Paulista "Júlio de
Mesquita Filho", como parte dos requisitos para a obtenção do título
de MESTRE, pelo Curso de Pós-Graduação em ODONTOLOGIA, Área
de Concentração em Prótese Buco-Maxilo-Facial
Orientador: Prof. Dr. José Roberto Sá Lima
São José dos Campos
1997
l tA~:,
J\15Jl
J\.,~:3'\
Apresentação gráfica e normalização de acordo com:
RIBEIRO, J.F. et ai. Roteiro para redação de monografias, trabalhos
de cursos, dissertações e teses. São José dos Campos, 1993.
ARAUJO, M.M. Estudo comparativo entre traçados cefalométricos
predictivo e põs operatório imediato de pacientes que foram
submetidos a cirurgia ortognática para correção da síndrome da
face longa. São José dos Campos, 1997. 69p. Dissertação
{Mestrado em Odontologia) - Faculdade de Odontologia, Campus
de São José dos Campos, Universidade Estadual Paulista "Júlio
de Mesquita Filho"
Dedico este trabalho:
Ao Meu Pai Antenor Araujo
Me orgulho muito de poder trabalhar ao
lado de um profissional reconhecido pela
sua seriedade e honestidade e que muito
contribuiu para o desenvolvimento da
Cirurgia no Brasil, e de poder como filho
receber toda sua dedicação e amor que me
permitiram chegar até este momento.
À Minha Mãe Rosehelene Marotta Araujo
Que com seu amor de mãe sempre me
orientou na vida profissional e espiritual,
esteve sempre ao meu lado nos momentos
mais difíceis, me ensinou o valor da
pesquisa científica; me admira sua
dedicação à ela.
Aos Meus Irmãos, Roberta e Adtiano
Que nunca faltaram, companheiros de uma
vida.
Agradeço em especial:
Ao Meu Orientador Professor Adjunto José
Roberlo Sá Lima
Que como orientador nunca poupou
esforços, sempre procurou passar toda sua
vasta experiência para que pudéssemos
fazer este trabalho da melhor maneira.
AGRADECIMENTOS:
ao Professor Assistente Doutor Weber José da Silva Ursl
da Disciplina de Ortodontia da Faculdade de Odontologia do Campus de
São José dos Campos, pela orientação na metodologia empregada, nosso
muito obrigado pela sua dedicação e pela forma que sempre nos recebeu;
a Faculdade de Odontologia, Campus de São José dos
Campos, Universidade Estadual Paulista "Júlio de Mesquita Filho",
representada pelo Senhor Diretor Professor AdJunto José Eduardo Junho
de Araújo e Vice Diretor Professor Assistente Doutor Franklin Edgard de
Moura Campos;
ao Professor Assistente Doutor Rol! Rode, pela paciência
e carinho com que nos transmitiu seus infinitos conhecimentos nos vários
semestres de clínica;
ao Professor Assistente Doutor Sigmar de Mello Rode,
Coordenador do Curso de Pós-Graduação em Odontologia, área de
Concentração em Prótese Buco Maxila Facial, responsável pelo alto nivel
do Curso. pela forma que me orientou;
a todos os Professores e Funcionários do Curso de Pós-
Graduação em Odontologia. área de Concentração em Prótese Buco
Maxila Facial, pela prontidão em nos ajudar sempre que necessário;
aos meus grandes amigos e orientadores da Disciplina de
Cirurgia e Traumatologia Buco Maxila Facial, do Departamento de
Diagnóstico e Cirurgia da Faculdade de Odontologia do Campus de São
José dos Campos, meu eterno agradecimento por todo apoio e incentivo:
Professor Titular Antenor Araujo, Professor Adjunto Gerson Munhoz dos
Santos, Professor Adjunto José Roberto Sá Lima, Professor Assistente
Doutor Franklin Edgard de Moura Campos, Professor Assistente Doutor
Paulo Villela Santos Júnior, Professor Assistente Eduvaldo Silvino de Brito
Marques, Professor Assistente Nicolau Oiacov, Auxiliar de Ensino
Antonino Kimaid e Auxiliar de Ensino Lúcio Murilo dos Santos;
à Margareth Lopes Garcia pela forma carinhosa que
sempre me atendeu, responsável por toda digitação, finalização e
formatação deste trabalho, não tenho palavras para agradecer;
ás técnicas Maria Stella de Mendonça Maldonado Campoy
e Márcia Cristina Lopes Garcia pela dedicação e carinho com que sempre
nos auxiliaram;
às secretárias da Seção de Pós-Graduação, Erena Michie
Hasegawa, Inês de Souza Ferreira e Rosemary de Fátima Salgado
Pereira, pela atenção recebida;
aos colegas do Curso, pelo companheirismo;
ao estaticista Auxiliar de Ensino Ivan Balducci, pela
realização da análise estatística;
à Sr" Angela de Brito Belliní pela colaboração prestada na
revisão das referênclas bibliográficas;
aos meus amigos irmãos, Aymar, Fernando, Jair, Cassíus
e Alessandro pelo apoio e incentivo, sempre presentes nas horas boas e
difíceis;
a todos aqueles que, de alguma forma contribuiram para a
realização deste trabalho.
SUMÁRIO
1 INTRODUÇÃO ................................................................ 11
2 REVISÃO DA LITERATURA .......................................... 17
3 PROPOSIÇÃO ............................................................... 32
4 MATERIAL E MÉTODO .... ....................................... ...... 33
5 RESULTADOS ............................................................... 43
6 DISCUSSÃO .................................................................. 56
7 CONCLUSÕES .............................................................. 60
8 REFERÊNCIA BIBLIOGRÁFICA 61
RESUMO.......................................................................... 68
ABSTRACT ...................................................................... 69
I
1 INTRODUÇÃO
No ser humano a busca da harmonia física e estética é tão
antiga quanto sua história. As primeiras tentativas de tratamento com finalidade
estética, ou objetivando, também, o restabelecimento da função, datam de
tempos remotos. Segundo Peck & Peck36 (1970), citado por Sá Lima38 (1992) o
homem, já há milênios tem estado ciente da importância da estética facial, prova
disto são as pinturas rupestres da era paleolítica, através das quais, ele já
desenvolvia a sua percepção estética e sensibilidade.
O objetivo fundamental da cirurgia ortognátíca é a recuperação
ocluso-facial de pacientes com deformidades faciais congênitas ou adquiridas,
quer por traumatismos faciais, quer por alteração do desenvolvimento, Bell4
(1971). Antigamente, estas cirurgias eram realizadas de forma empírica e,
poucas vezes, com resultados satisfatórios, no que referia principalmente à
estabilidade. Embora só recentemente a cirurgia ortognática tomasse um impulso
maior (principalmente no que se refere à cirurgias da maxila), encontramos na
literatura citações de autores que já realizaram osteotomias de tipo Le Fort I há
muito tempo atrás. A primeira osteotomia de maxila foi realizada por Wassmund45
(1935). O primeiro avanço do maxilar superior foi feito por Axhausen3 , (1934). A
estes autores se seguiram outros, como Dingman & Harding15, (1951), e
ObwegeisefS, (1965), citados por Belf' (1975). Nosso objetivo ao citarmos esses
autores ê, além de fazer jús àqueles que deram os primeiros passos no
desenvolvimento de técnicas que revolucionaram o tratamento das deformidades
l2
faciais, procurar demonstrar que foi inicialmente lento o processo de evolução
das técnicas nas quais consiste este tipo de tratamento. cirúrgico-orlodôntico.
Bel15 (1975) começa em seu artigo sobre revascularização após
uma osteotomia total da maxila a mudar o curso da história no que se refere ao
tratamento das deformidades faciais. Nesse estudo, preconizou a incisão em
forma de ferradura na maxila, de molar a molar, no fundo de sulco gengiva-labial,
cerca de 5 mm acima dos ápices dentais. Realizou osteotomias do tipo Le Fort I
em macacos Rhesus os quais foram sacrificados de períodos em períodos da
seguinte forma: de doze macacos, dois não foram operadose utilizados como
grupo controle. Sete macacos foram operados e o feixe palatino maior foi
preseiVado e posteriormente sacrificados da seguinte forma: imediatamente,
com dois dias, e com uma, duas, quatro, seis semanas e outro com um ano de
pós-operatório. O terceiro grupo constituiu de três macacos onde ao serem
operados foi rompido os feixes palatinas maiores e sacrlficados imediatamente
após a cirurgia, com quatro e seis semanas. Após estudo histológico e
angiográfico, chegou às seguintes conclusões:
1. as osteotomias do tipo Le Fort I devem ser realizadas 5 mm
acima dos ápices dentais, mantendo dessa forma a nutrição
e a vitalidade dos dentes;
2. a prlnclpat nutrição da maxila é mantida pelo tecido do
palato e da gengiva inserida. Esta condição torna viável a
incisão em forma de ferradura, permitindo dessa forma uma
visualização muito maior do campo cirúrgico.
13
A partir de Bell5 (1975), inúmeras pesquisas começaram a ser
realizadas. A cirurgia da maxila passa a ser parte integrante do plano de
tratamento das correções das deformidades faciais.
A informática passou a ser elemento indispensável nas análises
faciais e nos planos de tratamento. Os resultados passaram a ser avaliados
quanto a modifiCações estéticas, bem como em sua estabilidade.
Eisenfeld et al.19 (1975) estudaram a correlação entre tecidos
mole e duro sob o ponto de vista frontaL
Epker & Wolford20 {1975) desenvolveram um método de
avaliação do terço médio da face, de forma a descrever as deformidades
dentofaciais. Consiste em se avaliar:
1 - Envolvimento estético
li - Estruturas ósseas envolvidas
III - Tipo de deformidade
IV- Tipo de mal-oclusão
V - Etiologica
Schendel et al.40 (1976) publicaram um artigo sobre a
Síndrome da Face Longa, onde descreveram aqueles pacientes com
características próprias tais como, terço inferior da face muito longo, base nasal
estreita, face adenoidéia mostrando muita gengiva ao sorrir, apresentando ainda
distância inter-labial aumentada. Fica desta forma descrita e caracterizada a
14
Síndrome da Face Longa. Neste mesmo artigo, citam ainda a possibilidade da
existência ou não da mordida aberta como uma forma de variação da mesma.
Bell & McBridé (1977) descreveram a osteotomia tipo Le Fort 1:
- é realizada uma incisão de 2 molar a 2 molar acima do limite
mucosa gengiva inserida e realizado o descolamento dos tecidos moles até a
região pterigo maxilar;
- é realizado o deslocamento das regiões de assoalho, septo e
paredes laterais da cavidade nasa!;
- com base no planejamento são realizadas marcações na
maxila 4 a 5 mm acima dos ápices dentais e então realizadas as osteotomias;
- são realizadas em seguida as osteotomias do septo nasal e
da sutura pterígo maxilar;
- uma vez finalizada todas as osteotomias a maxila é então com
força moderada posicionada no sentido inferior até sua completa mobilização:
- interferências ósseas são eliminadas, e a maxila é então
reposicionada de forma que se pode expandi-la ou estreitá-la, corrigir o excesso
vertical, e ainda avança-la ou recuá-la conforme o planejamento.
Ainda segundo Bell et al.7 (1977), devido à mordida aberta ou
ao excesso total da maxila, nos pacientes portadores da Síndrome o terço inferior
é mais longo. Esses pacientes, muitas vezes, apresentam problemas
psicológicos bastante graves devido à sua aparência, geralmente associados a
15
problemas funcionais de desoclusão dentária, com repercussão na ATM, e
dificuldade de respiração.
O estudo da face longa, sua correção, a análise de seus
resultados estéticos e da estabilidade das mesmas percorrem uma nova década.
Schendel & Carlottí42 (1985) estudaram variações do excesso vertical da maxila,
e novamente Bell et a1.9 (1986) estudaram a reposição simultânea da maxila,
mandíbula e menta.
Hoje, no tratamento desta síndrome, o trabalho conjunto do
ortodontista e do cirurgião maxila facíal é imprescindível. Todo tratamento
começa por um planejamento ortodôntico, complementado pelo cirúrgico, sendo
que o primeiro é realizado previamente à cirurgia. No planejamento cirúrgico, faz-
se uma minuciosa análise facial e a seguir, realiza-se a cirurgia nos modelos. Os
dados milimétricos obtidos, resultantes das modificações da cirurgia nos modelos
são então transferidos para radiografias cefalométricas. A resultante do processo
é chamado de traçado predictivo, o qual por sua vez nos dará uma idéia de
como o paciente ficará após a cirurgia.
Paralelamente a este desenvolvimento de tratamento cirúrgico,
novas técnicas de estudos cefalométricos realizados no computador tornam-se
cada vez mais acuradas. Trabalhos como o de Grubb24 (1992); McCance et al.29
(1992); Betts et ai." (1993); Eales et ai."·" (1994); Fuhrmann et ai." (1994);
Konstiantos et at26 (1994) enfatizaram de modo especial a análise cefalométrica
computadorizada como fator importante no planejamento do tratamento dos
pacientes portadores de deformidades faciais.
16
Assim, o traçado predictivo passa a ter função preponderante
no plano de tratamento da correção destas deformidades.
Araujo & Wolford1 (1978) publicaram um método de avaliação e
desenvolveram um plano de tratamento com vistas a cirurgia ortognâtica. Nesse
plano, o traçado predictivo nos orienta sobre como ficará o paciente após a
realização das cirurgias.
Vârios métodos para a realização de traçado predictivo podem
ser empregados, desde aqueles mais sofisticados que exigem o emprego de
programas avançados de computador e que, reproduzindo a foto do paciente
mimetizam as cirurgias, até os métodos mais simples, que são realizados
normalmente sobre traçados cefalométricos básicos.
questionáveis:
Fundamentados no exposto levantamos duas hipóteses
a) estes traçados simples e de acesso fácil a qualquer cirurgião,
ou ortodontista determinam bons resultados?
b) devemos nos dedicar somente a métodos mais sofisticados?
Com base na premissa dessas hipóteses nos propomos a
realizar este trabalho procurando avaliar a eficiência de traçados predictivos
realizados por cirurgiões experientes, há mais de vinte anos, entre o traçado
predictivo pré e o traçado pós~operatório obtido imediatamente após a cirurgia.
2 REVISÃO DA LITERATURA
Nohoum32 (1971} após estudar 52 cefalogramas laterais de
pacientes com mordida aberta e comparar com 166 cefatogramas de pacientes
adultos com oclusão tipo Classe I, concluiu que a altura do 1/3 superior era
menor do que a altura do 1/3 inferior, o que fazia com que a altura total da face
ficasse maior quando comparado com pacientes sem mordida aberta.
Bel14 (1971} descreveu como corrigir a mordida aberta
esqueletal. Segundo o autor, a característica dominante desta deformidade é o
excesso de crescimento vertical. Mostrou as características facial, dental e
esqueletal da mordida aberta anterior tais como: aumento da dimensão vertical
do 113 inferior da face, ângulo do plano mandibular excessivo, falta de
proeminência no menta, excesso vertical da altura da síntese mentoniana, pobre
relação de lábio, incisivos superiores proeminentes, e mordida aberta anterior.
Revelou, ainda que o plano de tratamento é baseado no estudo clínico do
paciente, em radiografias cefelométricas onde é feito um traçado predictivo, e
em modelos em gesso. O tratamento, então, deverá ser realizado através de
técnicas ortodonticas e cirúrgicas, de forma a se obter uma oclusão funcional
com um balanço facial harmôníco. O autor então descreveu várias técnicas
cirúrgicas para correção da mordida aberta e relatou alguns casos clínicos.
McNeill et al.31 (1972) demonstraram um método de traçado
cefalométríco predictivo para cirurgia ortognática, que é basicamente por
18
sobreposição de estruturas de tecidos duros que não sofrerão alteração, e que
servirão como base para o reposicionamento dos maxilares e de tecido mole.
Exemplificaram com um caso clínicode prognatismo mandibular e outro de
retrognatismo mandibular. Concluíram que o diagnóstico e o plano de
tratamento para casos ortodônticos cirúrgicos devem ser realizados com
participação mUtua do orlodontista e do cirurgião. Afirmaram também que ao
exame do paciente, estudo em modelos de gesso, e análises cefalométricas,
pode ser acrescentado um traçado predictivo do relacionamento dento-
esqueletal e das estruturas faciais de tecido mole.
Em estudo realizado por Nohoum et al.33 (1972), foram
comparados os cefalogramas de 92 pacientes com boa oclusão, 18 pacientes
com classe li e mordida aberta anterior, e 18 pacientes com mordida aberta de
classe III. Na média, pacientes com mordida aberta tem uma altura do 1/3
inferior da face mais longa e uma altura posterior da face mais curta. Polígonos
faciais foram utilizados para mostrar diferentes características de cada grupo.
West & Epker46 (1972) fizeram um estudo sobre cirurgia na
região posterior da maxila. Realizaram uma breve revisão da literatura e
enfatizaram o plano de tratamento que consiste em exame clínico, fotográfico,
exame de radiografias dentais, análise cefalométrica e estudo em modelos.
Segundo os autores, este tipo de cirurgia é indicado em 4 casos:
1. correção de hiperplasia alveolar posterior da maxila;
2. correção de hiperplasia alveolar total da maxila;
3. correção de mordida cruzada posterior uni ou bilateral;
19
4. reposição distal do fragmento posterior da maxila para abrir
espaço para um dente impactado.
Asseveraram também que as duas últimas indicações podem
ser tratadas apenas ortodonticamente, uma vez que a cirurgia apenas diminui o
tempo de tratamento. Os autores ainda descreveram as técnicas cirúrgicas
deste tipo de procedimento e relataram alguns casos clínicos.
Unes & Steinhauser28 (1974) relataram a importância da ação
conjunta do cirurgião e do ortodontista. Descreveram meios de diagnóstico,
plano de tratamento onde enfatizaram o uso da cefalometria, e modelos em
gesso. Apresentaram uma técnica de traçado predictivo onde relacionaram
médias de avanço do tecido mole acompanhando o tecido duro, e, ainda
descreveram o plano de tratamento pré cirúrgico, trans-cirúrgico e pós cirúrgico
em pacientes com má oclusão do tipo classe 11, classe III, com mordida aberta e
com assimetrias.
Eisenfeld et al.19 {1975) mensuraram tecido mole e duro da
face em vista frontal de nove mulheres caucasianas. Baseadas nessas
mensurações, criaram fórmulas de regressão para determinar o tecido mole
baseado nos dados obtidos do tecido duro. Os resultados são apresentados em
desenhos no computador. Os dados sugerem uma influência previsível exercida
do esqueleto sobre o tecido mole.
Epker & Wolford20 (1975) descreveram uma forma sistemática
de se avaliar o 1/3 médio dos pacientes, o qual, segundo os autores, é pouco
citado na literatura. Determinaram o que deve ser analisado no paciente de perfil
e de frente, e desenvolveram, uma tabela que auxilia na descrição da
20
deformidade considerando a estética, anatomia, o esqueleto, a oclusão, bem
como sua etiologia. Asseguraram que o estudo clínico é fundamental e que o
problema se associa a dados cefalométricos e de mã oclusão para se chegar a
um plano de tratamento. Relataram ainda oito casos clínicos onde foi discutida a
deformidade, o plano de tratamento e a técnica cirúrgica para correção das
deformidades no 1/3 médio da face.
Hall & Roddy JuniofS (1975) mostraram a forma de tratamento
de pacientes com hiperplasia alveolar através da osteotomia total da maxila.
Apresentaram como vantagens o fato de não haverá necessidade de se dividir a
maxila em vários segmentos, a altura do palato ser reduzida, não sendo
necessário a utilização de enxerto ósseo, e de a união se realizar em até seis
semanas. Relataram dois casos clínicos onde foram discutidos o plano de
tratamento e a técnica cirúrgica. Os autores ainda diagnosticaram a deformidade
como um aumento da altura do processo dento-alveolar da maxila, aumento da
altura facial, e lábio superior curto.
Nohoum34 (1975) fez uma descrição da mordida aberta
esqueletal diferenciando da mordida aberta dental, e a importância do
crescimento como estratégia para o tratamento desta deformidade.
Wolford & Epker47 (1975) discutiram a técnica combinada de
osteotomia anterior e posterior da maxila. Segundo os autores, ela é indicada
para pacientes com 1/3 inferior da face alongada que mostram muito a gengiva
e os incisivos superiores ao sorrir (pacientes com excesso vertical da maxila), e
que é possível, em um único ato cirúrgico, corrigir todos esses problemas.
Oemostraram a forma de plano de tratamento, a técnica cirúrgica foi descrita e
relataram dois casos dínicos.
2l
Schendel et al.40 (1976) descreveram a Síndrome da Face
Longa, baseados no estudo realizado de 31 pacientes, onde 15 eram portadores
de Mordida Aberta e 16 não. Analisou-se as características estéticas, da
morfologia esqueletal e da oclusão. Segundo os autores, clinicamente, o
paciente apresenta o 1/3 superior normal, e no 1/3 médio se observa: nariz
estreito, base alar estreita e sulco naso labial profundo. No 1/3 inferior
normalmente, há excessiva exposição dos dentes anteriores da maxila, com
uma pobre relação dente lábio-superior, uma distância inter labial grande, e
ainda 1/3 inferior longo e mostra ao sorrir muita gengiva. Concluíram que a
deformidade se deve ao excesso vertical da maxila, e que a mordida aberta ou
não, são duas variãveis desta síndrome, e ainda, que o plano mandibular com
alta angulação são características dos dois grupos estudados e que um
comprimento normal do lábio superior, mostrando em excesso os dentes
anteriores da maxila, foi encontrado nos dois grupos.
Schendel et al.41 (1976) estudaram a estabilidade e mudanças
no tecido mole em pacientes submetidos à cirurgia para reposição superior da
maxila pela osteotomia tipo Le Fort I, ou simultaneamente osteotomia anterior e
posterior da maxila. Foram selecionados 31 pacientes e estudados por um
modelo craniofacial computadorizado. Excelente estabilidade foi encontrada no
controle pós-operatório de 14 meses. Após a cirurgia a redução da altura facial
do 1/3 inferior e da exposição do incisivo central superior resultaram numa
melhora no balanço facial. Segundo o autor, a utilização de modelos cranio-
faciais computadorizados determina uma nova dimensão na avaliação de
mudanças após cirurgias associadas à correções de deformidades crânio-faciais
e dentofaciais.
22
Bell et aL 7 {1977), em artigo clássico na literatura com o título
Correção cirúrgica da S;ndrome da Face Longa descreveram as características
dentofaciais e estéticas dessa síndrome, bem como sua forma de tratamento.
Segundo os autores, apenas o tratamento ortodôntico não é suficiente para sua
correção, uma vez que a deficiência de lábio superior persiste. Torna-se
necessário uma complementação com cirurgia ortognática. Além de
demostrarem de forma detalhada como predizer os resultados pós-operatórios
através de traçado predictivo e cirurgia em modelo de gesso, ilustraram a forma
de tratamento de cinco casos clínicos tratados com osteotomias do tipo Le Fort I
mais ortodontia para correção da Síndrome da Face Longa.
Bell & Mc8ride6 (1977) enfatizaram a correção da face longa
através da osteotomia do tipo Le Fort I da maxila. Descreveram minuciosamente
a técnica cirúrgica. Discutiram alguns casos clínicos em que os problemas
técnicos no planejamento e e~ecução do trata.mento foram revelados.
Araujo et aL2 (1978) em trabalho considerado clássico na
literatura realizaram estudos determinando quando usar ou não enxertos ósseos
nos casos de avanço de maxila.
Burstone et al.13 (1978) apresentaram uma forma de análise
cefalométrica chamada de cefalometria para círurgia ortognática (COG5). Pelo
fato de se tratar de mensurações linearespode ser aplicado tanto nos traçados
predictivos e estudos em modelos de gesso como servir de base para avaliação
da estabilidade no pós-operatório. Foi analisada a base do crânio, perfil
esquelético horizontal e vertical, o comprimento da maxila, mandíbula e relações
dentais.
23
Fish et al.21 (1978) discutiram a melhor época para cirurgia no
tratamento ortodôntico cirúrgico de excesso vertical da maxila. Afirmaram existir
dois tipos de Excesso Vertical Maxilar: um com Mordida Aberta e outro sem
Mordida Aberta. Reiteraram que a época da cirurgia varia para cada caso:
1 nos pacientes com Excesso Vertical Maxilar sem Mordida
Aberta praticamente se pode realizar a cirurgia em qualquer
fase do tratamento ortodôntico, tanto no início, durante,
como após o término do tratamento;
2 nos pacientes com Excesso Vertical Maxilar com Mordida
Aberta atingem-se ótimos resultados apenas quando com
tratamento ortodôntico prévio.
Discutiram, ainda, as características estéticas cefalométricas e
oclusais das duas formas de variações, apontando suas diferenças e as
ilustraram com alguns casos clínicos<
Bell et al.8 (1980) descreveram o excesso maxilar,
apresentando uma forma sistemática de descrição da deformidade, relacionada
com o tratamento ortodôntico cirúrgico, onde relataram as bases e as diversas
formas da técnica c·lrúrgica. Demonstraram como se planeja através de traçado
cefalométrico predictivo, revelando de forma minuciosa como é realizado bem
como a cirurgia em modelos de gesso. Relataram diversas formas de
osteotomias de maxila, descrevendo a técnica cirúrgica de cada uma delas:
Osteotomia tipo Le Fort !, a mesma combinada com segmentação da maxila,
retroposicionamento da maxila, osteotomias combinadas anterior e posterior de
maxila, e osteotomia maxilar posterior.
24
Fish & Epkef2 {1980) apresentaram um método de traçado
predictivo para pacientes que necessitavam: avanço de mandíbula, reposição
superior da maxila e cirurgia combinada de maxila e mandíbula. Através de
casos clínicos, descreveram de forma detalhada como se deve realizar o
traçado predictivo em cada caso. O objetivo é mostrar a importância do traçado
predictivo em um tratamento ortodôntico drúrgico, sendo preferível retratar o
paciente várias vezes no pape! até se chegar a uma conclusão, do que
submeter o paciente à várias cirurgias provindas de erro de planejamento. Ainda
concluíram ser o julgamento clínico mais importante do que tratar apenas com
números.
Legan et al.27 (1980) desenvolveram uma análise cefalométrica
para pacientes a serem submetidos à cirurgia ortognática. Concluíram que as
variações do tecido mole de recobrimento facial devem ser !evadas em conta, e
que conclusões erradas podem ser tiradas se o diagnóstico e o planejamento
foram baseados somente em traçados dos tecidos ósseo e dental. Concluíram
ainda que a distância inter labial traz um parâmetro funcional importante a ser
adicionado nas considerações morfológicas. Se o objetivo principal da cirurgia
ortognática é harmonia facial, a análise do tecido mole torna-se imprescindível
no plano de tratamento.
Turvey et al.44 (1982) indicaram um plano de tratamento
ortodôntico cirúrgico para cirurgias combinadas de maxila e mandíbula,
objetivando a correção de deformidades faciais. De acordo com a complexidade
deste tipo de tratamento, é preciso ter certeza da indicação da cirurgia e o que
deve ser feito na mesma, e a ünica forma é com um bom planejamento pré-
operatório. Descreveram como deve ser realiz.ado o exame cefalométrico, o
25
traçado predictivo, a cirurgia em modelos de gesso e a seqüência do tratamento
ortodôntico cirúrgico.
Schendel & Carlotti Júnior42 (1985) estudaram as variações do
excesso vertical da maxila. Cinqüenta radiografias cefalométricas em norma
lateral de pacientes que foram submetidos a redução de excesso vertical da
maxila foram analisadas pela análise estrutural e arquitetural de Delaire. Seis
diferentes variações de excesso vertical da maxila foram identificadas . Ficou
evidente a influência de excesso vertical do menta. Sete diferentes padrões
craniofaciais foram identificados:
1 ti pico excesso vertical;
2 lábios superiores curtos sem deformidade na maxila (oito
casos tinham excesso vertical de menta dando ao paciente
face longa na vertical);
3 hiperplasia maxilar tornando-se pior de posterior para anterior
com uma posição inferior de pré-maxila em relação ao plano
do palato. Concomitantemente ao excesso de menta e
retrusão moderada da maxila;
4 excesso de maxila com palato localizado em uma posição de
"rotação" a linha de plano ideal do palato;
5 excesso de maxila e palato posicionado inferiormente;
6 excesso vertical da maxila com a pré-maxila numa posição
superior ao plano de palato;
26
7 excesso vertical anterior da maxila, deficiência posterior e
plano de palato normal.
Bell et at.9 (1986) escreveram um artigo mostrando o plano de
tratamento e análise de tecido mole para cirurgias de reposição simultânea de
maxila, mandíbula e menta. Demonstraram uma forma mais simplificada de
análise cefalométrica para avaliar as proporções de tecido mole facial no sentido
vertical, antero~posterior e posição dos incisivos, sendo o último considerado de
grande valia na avaliação das proporções verticais da face. Seis casos clínicos
foram apresentados.
Sarver et aL39 (1988) apresentaram o uso de vídeo imagem
como uma ferramenta auxíliar no planejamento da cirurgia ortognátlca.
Revelaram qual hardware e software foram utilizados e estudaram as distorções
deste sistema. Mostraram ainda suas vantagens e desvantagens em um
questionário que foi aplicado a 18 pacientes com quatro meses após a cirurgia,
com 11 perguntas a respeito do uso do vídeo imagem, onde 89% dos
entrevistados acharam que as imagens predictivas eram realistas e que o
resultados desejados foram alcançados. Concluíram que a vídeo imagem pode
ser parte integrante do plano de tratamento para cirurgiões e ortodontístas e que
tem um papel importante na comunicação entre o profissional e paciente.
McNamara JuniofO (1990) relatou um método de avaliação
cefalométrica para a avaliação e planejamento do tratamento ortodôntico e de
cirurgias ortognáticas. A maxila e mandíbula foram relacionadas entre si com as
estruturas cranianas, determinando padrões para a avaliação das posições
antero~posterior e vertical dos incisivos superiores e inferiores. Segundo o autor,
este método tem como vantagem tratar de medições lineares em vez de
27
angulares, de modo que o planejamento, particularmente de cirurgia ortognática,
fica mais fácil, e é mais sensível na avallação de alterações verticais do que as
outras análises.
Polido et al?7 (1991) avaliaram nos casos de reposicionamento
da maxila usando a mandíbula como guia, a predictividade dos pontos de
referências internos e externos. Foram avaliados 146 pacientes, dos quais em
cem foi mensurada a parede lateral da maxila (ponto de referência interno) para
se determinar a dimensão vertical da maxila, e em 46 pacientes, a dimensão
vertical foi determinada pela mensuração através de fio de kirschner entre a
borda nasal e incisivo superior (ponto de referência externo). Foi comparado o
que estava programado para a cirurgia através de traçado predictivo e cirurgia
nos modelos com o resultado pós-operatório obtido. A análise estatística,
segundo os autores revelou haver diferença na posição vertical e horizontal do
incisivo (p < 0,001} nos dois grupos. Houve diferença entre a acurácia da
reposição vertical dos dois grupos estudados (p < 0,001}.
O ponto de referência externa mostrou ser o melhor método.
Sendo os pontos de referência internos limitados para determinar o
reposicionamento vertical da maxila.
Oonatsky et aL 16 (1992) apresentaram um programa de
computador chamado TIOPS, capaz de realizar o traçado predictivoe avaliar
sua fidelidade através de mensurações lineares, angulares e sobreposição.
Após estudarem a aplicação do programa em um grupo de dez pacientes que
foram submetidos a cirurgia ortognática concluíram que o TIOPS é útil na
predicção e simulação da cirurgia e que os dados obtidos podem ser
28
transferidos para os modelos e para os procedimentos cirúrgicos com uma
precisão aceitável (P > 0,03- não existiu diferença estatística).
Grubb24 (1992), através de um relato de caso, mostrou, através
de uma breve revisão de literatura, os avanços ocorridos nos métodos
predictivos de cirurgias ortognáticas. Segundo o autor, os métodos normais são
trabalhosos e demorados e estão sujeitos a erros humanos. Os realizados pelo
computador são mais rápidos e acurados, permitindo através da vídeo imagem,
melhorar a comunicação com o paciente; porém, segundo o mesmo, seria uma
inverdade afirmar que as previsões realizadas pelos vários programas de
computador hoje existentes são completamente acuradas.
McCance et al. 29 (1992) compararam o planejamento pré~
operatório de pacientes que necessitavam de cirurgia ortognática para correção
de deformidade maxilar com o resultado obtido cirurgicamente. Selecionaram
cinco grupos de pacientes que foram submetidos a tomadas radiográficas para
obtenção de radiografias cefalométricas em norma lateral, obtidas no pré e 48
horas após a cirurgia. Em seguida as compararam pelo método de sobreposição
sugerido por Ekstron (1992) e Houston et ai. (1987). Os resultados. segundo os
autores, foram desapontadores, e, em todos os grupos, houve pouca
semelhança. Na opinião deles, é necessário desenvolver uma técnica que
auxilie o cirurgião na manipulação correta dos maxilares durante o ato cirúrgico.
Acreditam que, com a facilidade que existe hoje em dia de se construir modelos
em 3-0 do crânio e de se simular movimentos cirúrgicos no computador, poder-
se-á construir placas para ossos pré~confeccionadas que seriam utilizadas para
fixar os maxilares em uma relação pré-determinada com a base do crânio.
29
Stoker et ai."' (1992) , desenvolveram o uso da computação
gráfica no planejamento dos casos cirúrgicos. Através de modelos
stereolitográficos construídos a partir de dados de imagens digitais (tomografia
computadorizada e ressonância magnética) o cirurgião pode ter uma visão em
três dimensões. Afirmaram que a visão em três dimensões tem vantagens
significativas, podendo o cirurgião planejar, estudar a anatomia, e produzir peças
protéticas pré-operatórias, entre outras. Ilustraram com um caso clínico de um
paciente que foi submetido à cirurgia para correção de deformidades faciais
severas.
Betts et aL11 (1993) estudaram as alterações no tecido mole do
nariz e lábio após reposição cirúrgica da maxila, em 32 pacientes que foram
submetidos a osteotomias do tipo Le Fort I, foram tiradas radiografias
cefalométricas norma lateral pré e pós operatórias e foram tomadas impressões
em gesso do nariz antes da cirurgia e um ano após. Este material foi estudado e
os autores concluíram que a alteração de tecido mole causadas pela reposição
maxilar ocorre mais devido à localização da incisão e sua forma de sutura do
que às alterações ósseas ocorridas.
Eales et al. 17 (1994) estudaram a fidelidade da predicçâo do
perfil do tecido mole em 25 pacientes tratados com osteotomia tipo Le Fort I para
correção de discrepância no sentido antero-posterior na maxila, 33 pontos foram
determinados na imagem do perfil do paciente nas radiografias cefalométricas
tiradas duas semanas antes da cirurgia, três dias após a cirurgia, e seis meses
de pós-operatório. Todos os pontos foram medidos no sentido horizontal e
vertical e submetidos à análises estatística. A acurácia da predição da alteração
do tecido mole realizada pelo computador foi estudada e os autores concluíram
•
30
que apesar da maioria das partes tivessem sido bem predictadas
(principalmente mandíbula e menta), em alguns casos, particularmente no nariz
e lábio superior, o resultado foi menos consistente. Acreditam ser uma excelente
ajuda no planejamento da cirurgia ortognática, devendo, entretanto, ser
interpretado com precaução.
Fuhrmann et al.23 (1994) compararam o plano de tratamento
ortodôntico cirúrgico realizado num articulador semi-ajustável convencional com
a tomografia computadorizada tridimensional (30CT} usada para a confecção
de modelos do crânio esculpidos individualmente. Após se completar a
tomografia computadorizada do crânio e face, os resultados são transferidos
para modelos individuais de poliuretano. Os arcos dentais são substituídos por
modelos de gesso, permitindo um melhor planejamento orla-cirúrgico a ser
realizado. Afirmaram que o sistema é indicado somente para pacientes com
deformidades severas de difícil planejamento, pois tem um custo elevado e
muito gasto de tempo.
Konstiantos et al. 26 (1994}, avaliaram as predições de
alterações de tecido mole após osteotomias do tipo Le Fort I realizadas por um
programa de computador (Dento Facial Planner- DFP), vinte e dois casos foram
analisados através de radiografias cefalométricas adquiridas pré-operatório e
pós-operatório. Foram determinados vários pontos no pertil do paciente que
foram comparados com a radiografia pós-operatório. Concluíram que o
programa mostrou diferenças significativas em alguns pontos sendo necessário
ainda um ajuste do programa para poder ser utilizado na construção do futuro
pelfil facial do paciente.
31
Cottrell & Wolford14 (1994) apresentaram um método diferente
no planejamento cirúrgico de cirurgias combinadas de maxila e mandíbula. Ao
contrário do método tradional, onde a cirurgia da maxila é realizada em primeiro
lugar com auxílio de uma goteira intermediária e posteriormente a mandíbula, as
autores realizaram primeiramente a cirurgia na mandíbula e demonstraram
nesse artigo, passo a passo, o planejamento em modelos de gesso e em
articuladores, bem como as vantagens e desvantagens desta técnica.
Bilodeau12 (1995) afirmou que para a correção de qualquer má
oclusão é fundamental no plano de tratamento a avaliação esqueletal nos
sentidos vertical e horizontal. Apresentou as técnicas de McNamara, Delaire,
Legan e Merrifield como meios de análise vertical e antero-posterior dos tecidos
duro e mole da face, e ilustrou suas aplicaÇões através de relato de um caso
clínico_
3 PROPOSIÇÃO
Com o objetivo de contribuirmos para o desenvolvimento da
cirurgia ortognátíca quando do tratamento da Síndrome da Face Longa, iremos
realizar um estudo comparativo entre o traçado cefalométrico predictivo e o
realizado no pós-operatório imediato, com a finalidade de verificarmos as
passiveis discrepâncias e, portanto, a fidelidade do traçado predictivo.
4 MATERIAL E MÉTODO
Para que pudéssemos desenvolver nossa proposição
utilizamos como amostra 15 pacientes de ambos os sexos (nove do sexo
feminino e seis do sexo masculino), na faixa etária entre 15 e 44 anos. Destes,
quatro pacientes eram portadores da síndrome da face longa com mandíbula
em classe III de Angle, nove pacientes eram portadores de síndrome da face
longa com a mandíbula em classe li de Angle, e dois pacientes eram portadores
da síndrome da face longa com a mandíbula em norma oclusão de Angle.
Destes, sete pacientes apresentavam mordida aberta anterior.
Todos os pacientes foram submetidos as seguintes etapas pré
e trans operatório:
1) avaliação pelo ortodontista;
2) avaliação pelo cirurgião;
3) elaboração conjunta do plano de tratamento;
4) realização da ortodontia pré-operatória;
5) reavaliação do paciente pelo cirurgião;
6) realização da cirurgia;
34
As cirurgias consistiram sempre de reposição superior da
maxila com conseqüente rotação, da mandíbula com avanço (maloclusão tipo
classe li Angle) ou com retrusão (maloclusão tipo classe III de Angle). Em alguns
casos,houve complementação no mesmo ato por meio de mentoplastia.
Em todos os pacientes houve fechamento da incisão na maxila
sob a forma de V-Y objetivando alongamento do lãbio superior.
Em 14 dos pacientes, a fixação esquelética foi obtida através
de fios de aço e em um caso obtida através da fixação rígida (placas e
parafusos de titânio*).
De todos os pacientes foram obtidas radiografias
cefalométricas em norma lateral, oclusão cêntrica e lábios em repouso, no
máximo até uma semana antes da cirurgia (radiografias pré-operatórias) e até
uma semana após a cirurgia. (radiografias pós-operatórias imediatas).
Traça dos cefalométricos foram realizadas sobre um
negatoscópio de luz centralizado usando folhas de papel acetato Ultraphan de
18 x 24 cm.
A análise facial foí realizada dando ênfase à comparação entre
os três terços da face, largura da base do nariz, distância inter-labial,
relacionamento vertical do incisivo central com o lábio superior, linha média
superior e inferior, presença ou não de mordida aberta e maloclusões tipo
Classe 11 ou III de Angle, segundo Araujo & Wolford2 (1978). A seguir, realizou-se
nos modelos de gesso a cirurgia prevista para o paciente. (Figura 1)
Synthes Indústria e Comércio ltda.
35
FIGURA 1 - Cirurgia realizada nos modelos de gesso montado em articulador
(SAM III). Foi confeccionada uma goteira intermediária e outra definitiva.
Os dados resultantes da cirurgia realizada nos modelos foram
transferidos para a radiografia cefalométrica pré-operatória da seguinte forma:
36
1) foi traçado em papel Ultraphan 18 x 24 cm uma cópia da
maxila envolvendo tecido mole, tecido duro e dentes, de
acordo com Bell' (1977) e Lines & Steinhouser''. (1974).
2) o mesmo procedimento acima foi realizado com relação à
mandíbula;
3) traçou-se as estruturas faciais que não sofrerão mudanças.
(Base do crânio, órbita, nasio, conduto auditivo interno);
4) foi reposicionada a maxila superiormente e anteriormente ou
posteriormente {conforme dados obtidos no modelo de
gesso);
5) foi posicionada a mandíbula também conforme cirurgia
realizada nos modelos de gesso;
6) foi sobreposto outro papel Ultraphan e realizado novo
traçado com o posicionamento obtido da maxila e
mandíbula e, neste momento, completou-se o traçado com
cirurgias complementares, como por exemplo, a
mentoplastia;
7) neste ponto obtivemos o traçado predictivo da cirurgia a ser
realizada no paciente.
Em cada traçado obteve-se uma linha formando um ângulo de
7' com a linha Sela- Nasio (S-N) partindo de Sela (S), Burstone13 (1978), e outra
linha chamada de N perp', segundo MacNamara30 (1990), que ê perpendicular à
37
linha de Burstone, passando por N (Nasio), criando um sistema de coordenadas
X-Y. (Figura 2; Figura3 e Figura 4).
Desta forma, obtivemos 2 linhas de referência para
mensurações tanto no sentido vertical como no sentido horizontal.
Para se mensurar a maxila, utillzamos quatro pontos: Espinha
Nasal Posterior (ENP), Espinha Nasal Anterior (ENA), Ponto A (ponto mais
posterior da concavidade anterior da maxila), e IS (Borda incisai do incisivo
superior). (Figura 2; Figura 3; e Figura 4).
De cada ponto ENP, ENA, A, IS, foi traçada uma linha
perpendicular à linha de Burstone (Vertical) e à linha N perp' (Horizontal) de
forma que foram mensuradas com régua milimetrada essas distânclas e
anotadas. (Figura 2; Figura 3 e Figura 4).
Desta forma, foi passivei obter em milímetros como a maxila
estava antes da cirurgia (Figura 2), e o que foi planejado no traçado predictivo
(Figura 3) mostrando como ficou depois da cirurgia (Figura 4}. Através da
diferença entre o Traçado Predictivo e o Traçado Pós-Operatório Imediato,
pudemos avaliar a fidelidade ou não das propostas de movimento da maxila
(Figura 5).
38
3
.. 5
FIGURA 2 - Traçado inicial do paciente n° 8 : 1 - Unha de Burstone; 2 - Linha
Nperp'; 3- ENP; 4- ENA; 5 - Ponto A e 6- Ponto IS.
39
;
FIGURA 3- Traçado predictivo do paciente no 8.
40
)
.
FIGURA 4 - Traçado pós~operatório imediato do paciente no 8.
' { \
\ ' ' ',
' ' ' I
I
\
\
\
',,
I
I
I
I
'
I
/
I
I
/
;
________ .....
' ' I
J
' '
' ' I
I
I
I
I /) ; ,r, .. I
\
\
' ' \
J
'
/
;'
I
I
J
I
I
'
, ,
41
/
FIGURA 5 - Sobreposição do traçado predictivo (contorno) com o traçado pós-
operatório imediato (pontilhado).
42
4.1 Metodologia da análise estatística:
Os resultados obtidos foram consolidados e tabulados, e a
seguir, submetidos a análise estatística descritiva (média, desvio padrão da
média, coeficíente da variação de Pearson, erro padrão da média, intervalo de
confiança e teste "t" de Student, segundo Berquó et ai. 10 (1981).
5 RESULTADOS
As tabelas apresentadas a seguir, numeradas de 1 a 8,
representam os resultados obtidos a partir das mensurações da maxila,
tanto no sentido vertical (LBUR) preconizado por Burstone13 (1978), como
no horizontal (Nperp') preconizado por McNamara Júnior30(1990), dos
pontos ENP. ENA, A e IS. Foram comparados os traçados cefalométricos
predictivo com o traçado cefalométrico pós operatório imediato e suas
diferenças foram analisadas estatisticamente com o objetivo de avaliar a
fidelidade do traçado predictivo.
44
Tabela 1 -Ponto ENP- LBUR- Representa as mensurações (em milímetros) do
ponto ENP com a linha de Burstone {sentido vertical), dos traçados
predictivo e pós-operatórios imediatos, bem como suas diferenças.
Paciente Pred. Pós-O o. Diferenca
1 40 37 3
2 49 51 2
3 45 43 2
4 46 48 2
5 42 42 o
6 46 47 1
7 55,5 52,5 3
8 42,5 44 2,5
9 40 46 6
10 47 52 5
11 44 45 1
12 42 41 1
13 39,5 43,5 4
14 40 45 5
15 43 49 6
A variável ENP-LBUR indicou que no paciente 5 não houve
diferença estando assim o resultado cirúrgico fiel ao planejado no traçado
predictivo; porém diferenças foram encontradas nos restantes dos pacientes.
Verificou-se que nos pacientes 9 e 15, a diferença chegou a 6 mm, ou seja,
nestes pacientes, a maxila neste ponto desceu significativamente em relação ao
que foi planejado.
• 45
Tabela 2- Ponto ENP- NPERP'- Representa a mensuração (em milímetros) do
ponto ENP com a linha Nperp' (sentido horizontal), dos traçados
predictivo e pós-operatórios imediatos, bem como suas diferenças.
Paciente Pred. Pós-o,_ Diferença
1 -52 • 46
I
6
2 . 46 . 46 o
3 - 51.5 . 48 3,5
4 -54 . 52 2
5 -56 -51,5 5,5
6 -49 -47 2
7 -44 -45 1
8 -44 -43,5 0,5
9 -55,5 -52,5 3
10 . 58 -55 3
11 -53 -52 1
12 . 53 -47,5 5,5
13 . 52,5 -52 0,5
14 -50,5 . 50 1,5
15 . 59 -60,5 1,5
A variável ENP-Nperp' indicou que no paciente 2 não houve
diferença, estando assim o resultado cirúrgico fiel ao planejado no traçado
predictivo; nos pacientes 8 e 13, a diferença foi mínima, 0,5 mm; nos demais
pacientes, houve diferença, chamando atenção os pacientes 5 e 12, com uma
diferença de 5,5 mm e o paciente 1 com 6 mm, ou seja, a maxila nestes pontos
avançou excessivamente em relação ao que foi planejado.
46
Tabela 3- Ponto ENA- L BUR- Representa as mensurações (em milímetros) do
ponto ENA com a linha de Burstone (sentido vertical), dos traçados
predictivo e pós operatórios imediatos, bem como suas diferenças.
Paciente Pred. Pós-Op. Diferença
1 41 40 1
2 44 46,0 2
3 48 45,0 3
4 52 53,0 1
5 44,5 41 3,5
6 46 45 1
7 56 58 2
8 41,5 41,5 o
9 39,5 39,5 o
10 40,0
I
40,0 o
11 40,0 35,5 4,5
12 45,5 40 5,5
13 46,0 47,0 1
14 43 42 1
15 43,5 45 1,5
A variável ENA- LBUR indicou que nos pacientes 8, 9 e 1 O não
houve diferença, estando assim o resultado cirúrgico fiel ao planejado no
traçado predictivo; nos pacientes 1, 4, 6, 13 e 14, a diferença foi mínima, de
apenas 1 mm; nos demais pacientes, houve diferenças, chamando-nos a
atenção os pacientes 11 e 12, com diferenças de 4,5 e 5,5 mm respectivamente,
ou seja, neste ponto a maxila subiuexcessivamente em relação ao que foi
planejado.
47
Tabela 4 - ENA - NPERP' K Representa as mensurações (em milímetros) do
ponto ENA com a linha Nperp' (sentido horizontal) dos traçados
predictivo e pós-operatórios imediatos, bem como suas diferenças.
Paciente Pred. Pós-O o. Diferença
1 o 5 5
2 4 5 1
3 5,5 9 3,5
4 5 7 2
5 1,5 3 1,5
6 11,5 14 2,5
7 10 2 8
8 13,5 13,5 o
9 3 5,5 2,5
10 1 2 1
11 1,5 I + 1 0,5
12 - 1,5
I 4 5,5
13 8 8 o
14 6 4,5 1,5
15 2 - 1 3
Nesta variável ENA- Nperp' observamos uma grande variação
das diferenças. No paciente, 13 a diferença foi zero, estando assim o resultado
fiel ao que foi planejado; nos pacientes 2, 1 O e 11 a diferença foi de até 1 mm,
sendo esta mínima. Nos demais pacientes, diferenças de até 3 mm, chamando-
nos a atenção os pacientes 1, 12, com diferenças de 5 e 5,5 respectivamente,
estando assim a maxila neste ponto muito avançada em relação ao que foi
planejado, e o paciente 7, com diferença de 8 mm, estando a maxila neste ponto
excessivamente retraída em relação ao que foi inicialmente planejado.
48
Tabela 5 - Ponto A - LBUR - Representa as mensurações (em milímetros) do
ponto A com a linha de Burstone (sentido vertical), dos traçados
predictivo e pós-operatórios imediatos, bem como suas diferenças.
Paciente Pred. Pós-Oo. Diferenca
1 45 45 o
2 54 51,5 2,5
3 52 50 2
4 58 59 1
5 50 46 4
6 56 55 1
7 63 65 2
8 47,5 48 0,5
9 46 41,5 4,5
10 48 48 o
11 48 43 5
12 52 46 6
13 47,5 49 1,5
14 51 51 o
15 48,5 I 51 2,5
A variâvel A- LBUR indicou que nos pacientes 1, 10 e 14 não
houve diferenças. estando assim o resultado fiel ao que foi planejado no traçado
predictivo, Nos pacientes 4, 6, 8, a diferença foi de atê 1 mm, sendo esta
mínima. Nos demais pacientes, houve diferenças maiores, chamando-nos a
atenção os pacientes 5 e 9, com diferenças de 4 e 4,5 mm respectivamente, e
os pacientes 11 e 12, com diferenças de 5 e 6 mm respectivamente, indicando
assim que a maxila neste ponto subiu excessivamente em relação ao que foi
inicialmente planejado.
49
Tabela 6- Ponto A - Nperp' - Representa as mensurações (em milímetros) do
ponto A com a linha Nperp' (sentido horizontal), dos traçados
predictivo e pós-operatórios bem como suas diferenças.
Paciente Pred. Pós-Op. Diferença
1 3 2 1
2 -2 -2 o
3 - 1 2 3
4 - 2 o ' 2 I 5 -4 - 1 3
I 6 3 6 3
7 4 - 1,5 5,5
8 7 7 o
9 o 3,5 3,5
10 -7 -5 2
11 -2,5 - 1 1,5
'
12 -6,5 o 6,5
13 -0,5
I
1
I
0,5
14 - 1 - 1,5 0,5
15 -5 -7,5 2,5
A variável A - Nperp' nos revelou que nos pacientes 2 e 8 a
diferença foi zero, estando assim o traçado predictivo fiel ao obtido no pós-
operatório. Nos pacientes 1, 13 e 14 a diferença foi mínima, de até 1 mm. Nos
demais pacientes, houve diferenças maiores, chamando-nos a atenção o
paciente 7, com diferença de 5,3 mm, indicando que a maxila neste ponto retraiu
demasiadamente em relação ao que se foi planejado, e o paciente 12 com
diferença 6,5 mm, onde a maxila neste ponto avançou excessivamente em
relação ao que foi inicialmente planejado.
50
Tabela 7 - Ponto IS - LBUR - Representa as mensurações (em milímetros) do
ponto IS com a linha de Burstone (sentido vertical), dos traçados
predictivo e pós-operatórios imediatos bem como suas diferenças.
Paciente Pred. Pós-Op. Diferença
1 76 76 o
2 75,5 79,5 4
3 79 76 3
4 83 83 o
5 76 72 4
6 84 I 83 1
7 90 I 96 ' 6
I ' 8 75 75,5 I 0,5
9 73 I 73 o '
10 76 76 o
11 77 I 72 5
12 80 79 1
13 78 79 1
14 74,5 75 0,5
15 79 81 2
A variável IS - L BUR nos revelou que nos pacientes 1, 4, 9 e
10, não houve diferenças, estando assim o traçado predictivo fiel ao resultado
obtido. Nos pacientes 6, 8, 12, 13 e 14, a diferença foi mínima, de até 1 mm.
Nos demais pacientes, houve diferenças maiores, chamando-nos a atenção os
pacientes 2 e 7, com diferenças de 4 e 6 mm respectivamente, indicando que a
maxila neste ponto ''desceu" muito em relação ao que estava planejado. E o
paciente 11 teve uma diferença de 5 mm, indicando que a maxila neste ponto
subiu em excesso em relação ao que estava previsto.
51
Tabela 8- Ponto IS- NPERP'- Representa as mensurações (em milímetros) do
ponto IS com a linha Nperp' (sentido horizontal), dos traçados
predictivo e pós-operatórios imediatos bem como suas diferenças.
Paciente Pred. Pós-OD. Diferenca
1 5 5 o
2 6 6 o
3 - 1 2 3
4 2 5 3
5 o 5 5
6 4,5 10 5,5
7 7 - 1 8
8 6 9 3
9 2,5 9 6,5
10 -8,5 -4 4,5
11 5
'
9 4
12 -4 5,5 9,5
13 -0,5 - 1,5 2,0
14 -2,5 o 2,5
15 - 1,5 o 1,5
Observamos na variável IS - Nperp' grande variação das
diferenças. Nos pacientes 1 e 2, a diferença foi zero, sendo assim, o traçado
predictivo fiel ao resultado obtido. Nos demais pacientes, houve diferenças
maiores, chamando-nos a atenção o paciente 8, com uma diferença de 8 mm,
revelando que neste ponto a maxila retraiu excessivamente em relação ao
planejado, e os pacientes 9 e 12, com diferenças de 6,5 e 9,5 mm
respectivamente, indicando que a maxila neste ponto "avançou" excessivamente
ao que foi inicialmente planejado no traçado predictivo.
52
As Tabelas, apresentadas a seguir, numeradas de 9 a 11,
mostram os resultados obtidos na análise estatística descritiva. Na Tabela
12, apresentamos os resultados obtidos na análise estatística inferencial,
ou seja, aplicamos o teste de significância para a média das diferenças
(hipótese de nulidade igual a zero).
Tabela 9 - Medidas de tendência central e de dispersão das médias das
diferenças observadas nas grandezas verticais
Grandezas Médias s EPM C.V.Pf%J
A-LBUR 2.1 1.9241 0,4968 88.8073
IS-LBUR 1,8 2,0219 0,5220 108,316
ENA-LBUR 1,8 1,6561 0,4276 92,0087
ENP-LBUR 2,9 1,9105 0,4932 65,8792
s - Desvio padrão
EPM - Erro Padrão da Média
CVP Coeficiente de Variação de Pearson (Valores expressos em
percentual).
53
Tabela 10- Medidas de tendência central e de dispersão das médias das
diferenças observadas nas grandezas horizontais,
Grandezas Médias s EPM C.V.Pf%1
ENP-Noero' 2.4 1.9444 0.5020 79.9096
ENA-Nperp' 2,5 2,2360 0,5773 89,4427
A-Nperp' 2.3 I 1.8974 0.4899 82,50
/S-Nperp' 3.8 I 2,7154 0,7011 70.2278
s - Desvio padrão
EPM - Erro Padrão da Média
CVP - Coeficiente de Variação de Pearson (Valores expressos em
percentual)
54
Tabela 11 -Intervalo de Confiança de 99% para as diferenças das médias
observadas nos traçados predictivos e pós-operatórios, de
acordo com as grandezas estudadas .
Grandezas Li xd Ls
ENP-LBUR 1,431 2,900 4,368
ENP-Noero' 0,938 2,433 3,928
ENA-LBUR 0,526 1,800 3,073
ENP-Noero' 0,781 2,500 4,219
A-LB_JJR 0,687 2,167 3,645
A-Noero' 1,249 2,300 3,351
IS-LBUR 0,312 1,867 3,421
15-ND~rP' 1 779 3 867 5 954
Li - Limite inferior da diferença das médias
xd - Diferença das médias
Ls - Limite superior da diferença das médias
55
Tabela 12 - Resultados do teste t (ao nível de 99%), segundo as
grandezas estudadas.
Grandezas t
ENP-LBUR 5,87"
ENP-Noerv' 4.84'
ENA-LBUR 4,21'
ENA-Noero' 4,33'
A-LBUR 4,36'
A-Noero' 4,69'
/S-LBUR 3,57"
/S-Noem' 5 51*
* Estatisticamente significante ao nível de 1%
6 DISCUSSÃO
Concordamos plenamente com Unes & SteinhausefS (1974)
que ressaltaram a necessidade do trabalho conjunto entre o cirurgião e o
ortodontista. Vamos mais longe, podendo mesmo dizer que se a cirurgia
ortognática é um dos tempos operatórios da ortodontia, é, portanto,
praticamente impossível de se realizar cirurgicamente um bom trabalho sem a
participação do ortodontista e více e versa,
Em todos os nossos pacientes encontramos o que Schendel et
aL40 (1976) relataram como características estéticas morfo-esqueletais e
oclusais dos pacientes com a síndrome de face longa, tais como: terço inferior
da face proporcionalmente longo, base nasal estreita, face adenoidéia
mostrando muita gengiva ao sorrir. distância inter labial aumentada.
As cirurgiasrealizadas neste trabalho seguiram as orientações
de Bell & Mc8ride6 (1977), bem como o método do traçado predictivo e o modo
de se realizar as cirurgias nos modelos de trabalho.
Nosso principal objetivo neste trabalho foi o de avaliar, se o
método de traçado predictivo preconizado por Bell & McBride6 (1977) levou a um
prognóstico fiel, quando comparado ao resultado obtido. Tal dúvida foi criada a
partir do desenvolvimento de traçados predictivos computadorizados citados por
57
Grubb" (1992); Me Cance et al.29 (1992); Betts et ai." (1993); Eales et ai."·"
(1994); Fuhrmann et al.23 (1994) e Konstiantos et ai."' (1994).
Os resultados obtidos nos mostraram que, em todos os pontos
analisados, existiram pacientes onde não houve nenhuma, ou quase nenhuma
diferença (de O a 1 mm), entre o traçado predictivo e o pós operatório imediato:
Tabela 1, pacientes 5, 6, 11 e 12; Tabela2, pacientes 2, 7, 8, 11, e 13; Tabela 3,
pacientes 1, 4, 6, 8, 9, 10. 13 e 14; Tabela 4, pacientes 2, 8, 10, 11 e 13; Tabela
5, pacientes 1, 4, 6, 8, 10 e 14; Tabela 6, pacientes 1, 2, 8, 13 e 14; Tabela 7,
pacientes 1, 4, 6, 8, 9, 10,13 e 14; Tabela 8, pacientes 1 e 2.
No entanto, houve outros com grandes discrepâncias ( 5 mm
para cima): Tabela 1, pacientes 9, 10, 14 e 15; Tabela 2, pacientes 1, 5 e 12;
Tabela 3, paciente 12; Tabela 4, pacientes 1, 7 e 12; Tabela 5, pacientes 11 e
12; Tabela 6, pacientes 7 e 12; Tabela 7, pacientes 7 e 11; Tabela 8, pacientes
5, 6, 7, 9 e 12.
Nos demais pacientes, em todas tabelas houve pequenas e
médias variações (de 1 a 5 mm).
Uma discrepância maior nos pontos foi encontrada nos casos
onde houve impacçâo da maxila. Em entrevista com o cirurgião que realizou as
cirurgias, foi·nos relatado que para facilitar o encaixe da maxila nas impacções, o
profissional avançou·a cerca de 2 mm durante a cirurgia para justificar a
acomodação posterior. Não podemos porém concordar com tal procedimento, e
consideramos imprescindivel que este detalhe devesse ter sido adicionado ao
traçado predictivo. Os pontos citados então, não dariam a discrepância
mostrada, tornando mais fiel o traçado.
58
Com base nos resultados obtidos, e na análise da literatura
devemos entender que o método proposto é de fácil realização, porém de difícil
visualização do resultado a ser obtido, dando apenas uma idéia do perfil do
paciente.
Este método deve ser empregado somente por cirurgiões
experientes, e nunca ser mostrado ao paciente como uma definição do resultado
a ser obtido com a cirurgia.
Verdade é que, embora os pontos analisados mostrassem
variações estatisticamente significantes, clinicamente encontraram-se sempre os
resultados esperados pelos pacientes e pelo cirurgião.
Este método aqui estudado facilita enormemente as decisões
do tipo operar ou não a mandíbula concomitantemente ? Operar Maxila ou
Mandíbula ? Operar ou não o menta ? Porém está longe de ser um método
extremamente preciso quando avaliado individualmente através de pontos
cefalométricos. Acreditamos que isto se dá até porque é praticamente
impossível determinarmos exatamente, além de asteotomias milimetradas,
outras variações como rotações maxila mandibulares e pequenas variações do
condilo na fossa articular.
Concordamos com Grubb24 (1992); McCance et ai. 29 (1992);
Betts et al. 11 (1993); Eales et al. 17·18(1994); Fuhrmann et al.23 {1994); Konstiantos
et ai. 26 (1994) quando afirmaram que novos métodos usando o computador, em
que a face do paciente é transferida para a tela e a cirurgia proposta é realizada
sobre a mesma, irão nos permitir uma visualização mais simples e imediata do
resultado da cirurgia.
59
No entanto serão os resultados os mesmos que obtivemos
com este trabalho. Dando seqüência nesta linha de pesquisa, pretendemos
estudar a precisão dos traçados predictivos obtidos através de programas de
computador e comparâ-los com os resultados obtidos neste trabalho.
7 CONCLUSÕES
Com base nos resultados obtidos neste trabalho podemos
concluir que:
a) o método avaliado embora apresentando significância
estatística entre o traçado predictivo pré operatório e o traçado pós-cirúrgico
imediato, é válido para determinarmos principalmente decisões de variações no
sentido antero posterior e verticais;
b} todos os movimentos previstos para cirurgia devem fazer
parte do traçado predictivo evitando assim o risco de resultados infiéis aos
obtidos após a cirurgia.
8 REFERÊNCIAS BIBLIOGRÁFICAS *
1 ARAUJO, A., WOLFORD, L.M. Método sistemático de análise do paciente
com vistas a cirurgia ortognática. Diagnóstico e plano de tratamento. Ars
Cvrandi Odontol, p. 4-16, 1978.
2 ARAUJO, A. et ai. Total maxillary advancement with and without bane
grafting. J. Oral Surg., v. 36, p. 849-58, 1978.
3 AXHAUSEN, G. Zur Behandlung veralterev dizlozlert geheilter
oberkieferbrueche. Dlsh Zahn Mund Kieferheilkd, v. 1, 1934 apud
BELL, W.H. et ai. Bane healing and revascularization after total
maxillary osteotomy. J. Oral Surg., v. 33, p. 253-60, 1975.
4 BELL, W.H. Correction of skeketal type of anterior open bite. J. Oral Surg1 v.
29, p. 706-14,1971.
5 BELL, W.H. et ai. Bane heahng and revascularization after total maxillary
osteotomy. J. Oral Surg., v. 33, p. 253-60, 1975.
6 BELL, W.H., McBRIDE, K.L. Correction ofthe long face syndrome by Le Fort
I osteotomy. Oral Surg., v. 44, p. 493-520, 1977.
* Baseado em:
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÊCNICAS, Rio de Jane.ro. Referências
bibliográficas NBR 6.023. Rio de Janeiro, 1989. 19p.
62
7 BELL, W.H., CREEKMORE, T.D., ALEXANDER, R.G. Surgical correction of
lhe long face syndrome. Am. J. Orthod., v. 71, p. 40-67, 1977.
8 BELL, W.H., PROFFIT, WR., WHITE, R..P. Surgical corrections of
dentofacial deforrnities. Philadelphia: Saunders, 1980. 2 v. v.1.
9 BELL, WH., JACOBS, J.D., QUEJADA, J.G. Simultaneous repositioning of
the maxilla, mandible, and chin. Am. J. Orthod., v. 89, p. 28-50,
1986.
10 BERQUÓ, E.S., SOUZA, I.M.P., GOTLIEB, S.K.D. Bioestatlstica. São
Paulo: Pedagógica e Universitária, 1981. 350 p.
11 BETTS, N.J. et ai. Changes in the nasal and labial soft tissues after surgical
repositioning ofthe maxilla. lnt. J. Adult. Orthod. Orthognath. Surg., v.
8, p. 7-23, 1993.
12 BILODEAU, J.E. Vertical considerations in diagnosis and tratment. A
surg\cal orthodontic case report. Am. J. Orthod. Oentofacial Orthop., v.
107, p. 91-100, 1995.
13 BURSTONE, C.J. et ai. Cephalometrics for orthognatic surgery. J. Oral
Surg, v. 36, p. 269-77, 1978.
14 COTIERLL, DA, WOLFORD, L.M. Altered orthognathic surgical
sequencing and a modifled approach to model surgery. J. Oral
Maxillofac. Surg., v. 52, p. 1010-20, 1994.
15 DINGMAN, R. O., HARDING, R.L. Treatment of malunion of facial banes.
Plast. Reconstr. Surg., v.7, 1951 apud BELL, W.H. et ai. Bane healing
63
and revascularization after total maxillary osteotomy. J. Oral Surg., v.
33, p. 253-60, 1975.
16 DONATSKY, 0., et ai. Computerized cephalometrtc orthognathic surgical
simulation, prediction and postoperative evaluation of precision. lnt·~ J.
Oral Maxíllofac. Surg., v. 21, p. 199-203, 1992.
17 EALES, E.A. et at The accuracy of computerized prediction of the soft
tissue profile: a study of 25 patlents treated by means of Le Fort
osteotomy. lnt. J. Adult Orthod/m, v. 9, p. 141-52, 1994.
18 EALES, E.A., et ai. A study of the accuracy of predicted soft tissue changes
produced by a computer software package (CEG 3.4) in a series of
patients treated by the Le Fort I osteotomy. Br. J. Oral Maxillotac.
Surg., v. 33, p. 362-9, 1995.
19 EISENFELD, J. et ai. Soft-hard tissue correlatrons and computer drawings
for the frontal víew. Angle Orthod., v. 45, p. 267-72, 1975.
20 EPKER, B.N., WOLFORD, L.M. Middle-third facial osteotomies: their use in
the correction of acquired and developmental dentofacíal and craníofacial
deformítíes. J. Oral Surg: v. 33,p. 491-514, 1975.
21 FISH, L. C., WOLFORD, L.M., EPKER, B.N. Surgical-orthodontíc correctíon
ofvertical maxillary excess. Am. J. Orthod., v. 73, p. 241-57,1978.
22 FISH, L.C., EPKER, B.N. Surgical orthodontic cephalometric prediction
tracíng. J. Clín. Orthod., v. 14, p. 38-52, 1980.
64
23 FUHRMANN, R.A.W., FROHBERG, V., DIEDRICH, P.R. Treatment
prediction with three-dimensional computer tomographic skull models.
Am. J. Orthod. Dentofacial Orthop., v. 106, p. 156-60, 1994.
24 GRUBB, J.E. Computer assisted orthognathíc surgical treatment planning: a
case report. Angle Orthod., v. 62, p. 227-34, 1992.
25 HALL, H.D., RODDY JUNIOR, S. C. Treatment of maxíllary alveolar
hyperplasia by total maxillary alveolar osteotomy. J. Oral Surg., v. 33, p.
180-8, 1975.
26 KONSTIANTOS, K.A., O'REILLY, M.T., GLOSE, J. The validity of lhe
prediction of soft tissue profile changes after Le Fort I osteotomy using
lhe dentofacial planner (computer software). Am. J. Orthod.
Dentofacial Orthop., v. 105, p. 241-9, 1994.
27 LEGAN, H .L., BURSTONE, C.J., FARMINGTON, C. Solt tissue
cephalometric analysis for orthognathic surgery. J. Oral Surg., v. 38,
p. 744-51,1980.
28 UNES, PA, STEINHAUSER, E.W. Diagnosis and treatment planning in
surgical orthodonlic therapy. Am. J. Orthod., v. 66, n. 4, p. 378-97,
1974.
29 Me CANCE, A.M., MOSS, J.P., JAMES, D.R. Le Fort I maxíllary osteotomy:
is it possible to accurately produce planned pre-operative movements?
Br. J. Oral Maxiffofac. Surg., v. 30, p. 369-76, 1992.
30 Me NAMARA JÚNIOR., J.A. Um método de avaliação cefalométrica.
Ortodontia, v. 23, p. 79-92, 1990.
65
31 Me NEILL, R.W., PROFFIT, W.R., WHITE, R.P. Cephalometric prediction
for orthodontic surgery. Angle Orthod., v. 42, p. 154-64, 1972.
32 NOHOUM, H. I. Vertical proportions and the palatal plane in anterior open
bite. Am. J. 0·-+horJ., v. 59, p. 273-82, 1971.
:;3 NOHOUM, H. I., HOROWIIL:. ,. ' BENEDICTO, EA Varieties of anterior
open bite. Am. J. Orthod., v. 61, p. 486-92. 1972.
34 NOHOUM, H I. Anterior open bite: a cephalometric analy~1S ;J: 1d suggested
treatment procedures. Am. J. Orthod., v. 67, p. 513-21, 1975.
35 OBWEGESEP. H. Surgical correction of small or retrodisplaced maxillae.
Plast. Rc nstr. Surg., v.45, 1969 apud BELL, W.H. et ai. Bane healing
and reva:. -ularízation after total maxillary osteotomy. J. Oral Surg., v.
33, p. 2" 60, 1975.
36 PECK, H., f-'L:CK, S. A concept offacial esthetics. Angle Orthod., v. 40, p.
284-318, 1970, Apud. SÁ LIMA, J.R. Estudo da correlação linear entre a
dimensão de largura maxilar e as dimensões das larguras de outras
grandezas, lineares, transversas da face, em portadores de fissura
transforame incisivo unilateral, através de cefalometria radiografica, em
norm;'"l frnntal. São José dos Campos, 1992. 178 p. Tese (Livre docência
em r- mtologia)- Faculdade de Odontologia de São José dos Campos,
Univ· ·r1ade Estadual Paulista "Júlio de Mesquita Filho".
37 POLIL- '· W.D., ELLIS III, E., SINN, D.P. An assessmen ofthe predictability
of maxillary reposition. lnt. J. Oral Maxil/olac. Surg., v. 20, p. 349-52,
1991.
66
38 SÁ UMA. J.R. Estudo da correlação linear entre a dimensflo de largura
maxilar e as dimensões das larguras de outras grandezas, lineares,
transversas da face, em portadores de fissura transforame incisivo
unilateral, através de cefalometria radiografica, em norma frontal. São
José dos Campos. 1992. 178 p. Tese (Livre docência em Odontologia)-
Faculdade de Odontologia de São José dos Campos, Universidade
Estadual Paulista ~Júlio de Mesquita Filho".
39 SARVER, D.M., JOHNSTON, MW., MATUKAS, V.J. Vídeo imaging for
planning and counseling in orthognathic surgery. J. Oral Maxillofac.
Surg., v. 46, p. 939-45, 1988.
40 SCHENDEL, S.A. et al. The long face syndrome: vertical maxllary excess.
Am. J. Orthod., v. 70, p. 398-408, 1976.
41 SCHENDEL, S.A. et ai. Superior repositioning of the maxilla: stability and
soft tissue osseous relations. Am. J. Orthod., v. 70, p. 663-74, 1976.
42 SCHENDEL, SA, CARLOTTI JÚNIOR, A.E. Variations of total vertical
maxillary excess. J. Oral Maxil/ofac. Surg., v. 43, p. 590-6, 1985.
43 STOKER, N.G., MANKOVICH, N.J., VALENTINO, D. Stereolithographic
models for surgical planning:
"'! ,.;:-
preliminary report. J. Oral Maxilbfac.
Surg., v. 50, p. 466-71, 1992.
44 TURVEY, T. et ai. Surgical - orthodontic treatment planning for simultaneous
mobirlzation of the maxilla and mandible ·ln the correction of dentofacial
deformities. Oral Surg., v. 54, p. 491-8, 1982.
67
45 WASSMUND, J. Lehrbuch der praktishen chirurgíe des mundes und der
kiefer, Leipzig, Meusser, 1935. v.1 apud BELL, W.H. Bane Healing and
revascularization after total maxillary osteotomy. J. Oraf~ Surg., v.29, p.
706-14, 1971.
46 WEST, R.A., EPKER, B.N. Posterior maxillary surgery: íts place in the
1reatment of dentofacial deformities. J. Oral Surg., v. 30, p. 562-75,
1972.
47 WOLFORD, L.M., EPKER, B.N. The combined anterior and posterior
maxillary ostectomy: a new technique. J. Oral Surg., v. 33, p. 842-
51, 1975.
ARAUJO, M.M. Estudo comparativo entre traçados cefalométricos
predictívo e pós operatório imediato de pacientes que toram
submetidos a cirurgia ortognática para correção da sindrome da
face longa. São José dos Campos, 1997. 69p. Dissertação
(Mestrado em Odontologia) - Faculdade de Odontologia, Campus
de São José dos Campos, Universidade Estadual Paulista ''Júlio
de Mesquita Filho"
RESUMO
O obJetivo deste estudo foi o de avaliar a eficiência do
traçado predictivo. Foram selecionados quinze pacientes portadores da
Síndrome da Face Longa que foram submetidos a tratamento ortodôntico
cirúrgico. Posições da maxila no traçado predictivo e pós-operatório
imediato foram comparados através de mensurações lineares. Diferença
estatística a nível de 1% foi encontrado entre ambos os traçados, mas o
traçado predictivo revelou ser um ótimo auxílio nas declsões de variações
no sentido antero-posterior e verticais, além de ser de fácil execução e
com baixo custo.
Palavras-chave: Fort I, Síndrome Face Longa; maxilar, c1rurg1a; cirurgia
ortognatica; cefalometria, traçado predictivo.
ARAUJO, M.M. Comparative study between prediction trace and
immediate pos-operative cephatometric X-ray in patients admitted
for orthognathic surgicat treatment for correction of the Long
Face Syndrome. São José dos Campos, 1997. 18p. Dissertação
(Mestrado em Odontologia) - Faculdade de Odontologia, Campus
de São José dos Campos, Universidade Estadual Paulista "Júlio
de Mesquita Filho"
ABSTRACT
The aim of this research was to verify lhe accuracy of the
prediction trace. Records in 15 patients admitted for orthognathic surgical
treatment were analysed. Predictive and postoperative positíons of maxilla
were compared with linear measurements. Statistically significant
difference between predicted and postoperative position were
demonstrated, but the prediction trace revealed to be very useful to help in
decision of direction of movements, easy to do at low cost.
Key words: Fort I, Long Face Syndrome; orthognatic surgery;
cephalometry prediction trace.
Autorizo a reprodução deste trabalho.
f\
São José dos Campos, 16 df fbril de 1997.
