Comandos Elétricos




Material de Consulta do Aluno

1º Tópico – Motores Elétricos e Dispositivos de Manobra e Proteção

Não só nas industrias, mas nas residências e imóveis comerciais, os motores elétricos
têm uma grande importância. Não só nas máquinas operatrizes, mas nos
eletrodomésticos em geral (condicionadores de ar, ventiladores, máquinas de lavar
roupas etc.).

Nessa etapa do curso iremos aprender a preparar os dispositivos de proteção e
acionamentos para a instalação desse equipamentos.


1.1 – Princípio de funcionamento

A maioria de motores elétricos trabalha pela interação entre campos eletromagnéticos,
mas existem motores baseados em outros fenômenos eletromecânicos, tais como forças
eletrostáticas. O princípio fundamental em que os motores eletromagnéticos são
baseados é que há uma força mecânica em todo o fio quando está conduzindo corrente
elétrica imersa em um campo magnético. A força é descrita pela lei da força de Lorentz é
perpendicular ao fio e ao campo magnético. Em um motor giratório, há um elemento
girando, o rotor. O rotor gira porque os fios e o campo magnético são arranjados de modo
que um torque seja desenvolvido sobre a linha central do rotor.

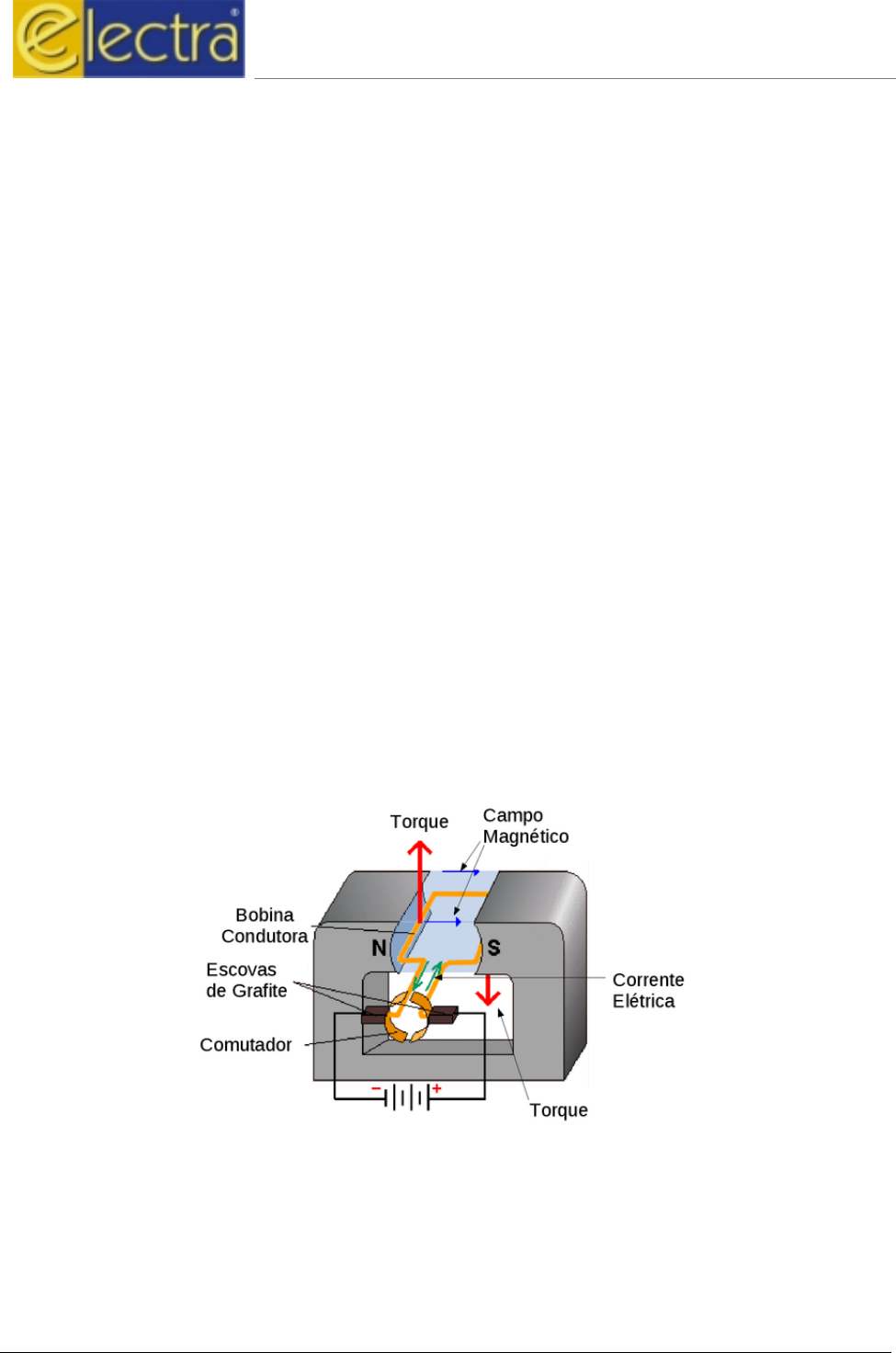

Figura 1 - Esquema do funcionamento de um motor

A maioria de motores magnéticos são giratórios, mas existem também os tipos lineares.
Em um motor giratório, a parte giratória (geralmente no interior) é chamada de rotor, e a
parte estacionária é chamada de estator. O motor é constituído de eletroímãs que são
posicionados em ranhuras do material ferromagnético que constitui o corpo do rotor e
 Comandos Elétricos




enroladas e adequadamente dispostas em volta do material ferromagnético que constitui
o estator.


1.2 – Arquitetura interna

Na figura 2 temos uma vista explodida das partes internas de um motor. Na disciplina
dedicada aos motores teremos mais detalhes sobre sua construção.


Figura 2 - Vista explodida de um motor elétrico



1.3 – Classificação dos motores

• Motores de corrente contínua
Os motores de corrente contínua, ou motores DC, precisam de uma fonte de
corrente contínua, neste caso pode ser necessário utilizar um
circuito retificador para converter a corrente alternada, corrente fornecida pela
concessionária de energia elétrica, para corrente contínua. Podem funcionar com
velocidades ajustáveis entre amplos limites e se prestam a controles de grande
flexibilidade e precisão. Por isso seu uso é restrito a casos especiais em que estas
exigências compensam o custo muito mais alto da instalação, ou no caso da
 Comandos Elétricos




alimentação usada ser contínua, como no caso das pilhas em dispositivos
eletrônicos.
Principais motores de CC

ü Ímã Permanente com escova: usam escovas de contato que se conectam
com o comutador para alimentar o rotor. A construção escovada é menos
onerosa do que o motor sem escovas e o controle é mais simples e barato.
Outra característica é que o escovado pode operar em ambientes extremos
devido à sua ausência interna de componentes eletrônicos. Por outro lado,
motores escovados exigem manutenção periódica para substituição das
escovas desgastadas.

ü Imã permanente sem escova (motor CC brushless): usam um ímã
permanente incorporado no conjunto do rotor. Eles podem usar um ou mais
dispositivos de Efeito Hall para detectar a posição do rotor e uma eletrônica
de acionamento associada a ele controla a rotação do eixo (velocidade). Os
motores Brushless são similares aos motores CA, mas são comutados
eletronicamente (ESM) de modo que possam ser alimentados em CC.

ü Série: exibem altos torques de partida para cargas permanentemente
conectadas que são necessárias a fim de evitar danos em condições de alta
velocidade. estes motores desenvolvem um grande torque e podem ser
operados a baixas velocidades. eles são mais adequados para aplicações
industriais pesadas que exigem cargas maiores movendo-se lentamente
ou cargas mais leves movendo-se rapidamente.

ü Universal (trabalha em CC e CA): O principio de funcionamento do motor
universal são semelhantes as do motor em série CC. Ele possui armadura,
coletor, escovas e um enrolamento de campo fixo ao estator. Motor
universal é o motor monofásico, cujas bobinas do estator são ligadas
eletricamente ao rotor por meio de dois contatos deslizantes (escova); Esse
dois contatos, por sua vez, ligam em série o estator e o rotor.

ü Shunt ou paralelo: Um motor cc de excitação separada pode ser definido
como aquele cujo circuito de campo é suprido a partir de uma fonte de
potência constante.
No caso de um motor shunt, o circuito de campo é alimentado diretamente
através dos terminais de armadura do motor.

 Comandos Elétricos




ü Composto (Composição de shunt e paralelo): Com dois enrolamentos de
excitação, um em série e outro em derivação, podendo existir o esquema de
ligação longo ou curto e composto aditivo ou subtrativo. Neste esquema de
ligação utiliza-se uma combinação da excitação série e shunt, de forma a
aproveitar os benefícios de ambas as ligações. Em muitas aplicações o
enrolamento série é utilizado para compensar o efeito desmagnetizante da
reação de armadura.

• Motores de corrente alternada
Os motores de corrente alternada, ou motores AC, são os mais utilizados, porque a
distribuição de energia elétrica é feita normalmente em corrente alternada.
Seu princípio de funcionamento é baseado no campo girante, que surge quando
um sistema de correntes alternadas trifásico é aplicada em polos defasados
fisicamente de 120º. Dessa forma, como as correntes são defasadas 120º elétricos,
em cada instante, um par de polos possui o campo de maior intensidade, cuja
associação vetorial possui o mesmo efeito de um campo girante que se desloca ao
longo do perímetro do estator e que também varia no tempo.
Os principais tipos de motores CA são:
ü Motor síncrono: funciona com velocidade constante; utiliza-se de um
induzido que possui um campo constante pré-definido e, com isso, aumenta
a resposta ao processo de arraste criado pelo campo girante. É geralmente
utilizado quando se necessita de velocidades estáveis sob a ação de cargas
variáveis. Também pode ser utilizado quando se requer grande potência,
com torque constante.

ü Motor de indução ou assíncrono: funciona normalmente com velocidade
estável, que varia ligeiramente com a carga mecânica aplicada ao eixo.
Devido a sua grande simplicidade, robustez e baixo custo, é o motor mais
utilizado de todos, sendo adequado para quase todos os tipos de máquinas
acionadas encontradas na prática. Atualmente é possível controlarmos a
velocidade dos motores de indução com o auxílio de inversores de
frequência.


1.4 – Placa de Identificação

A placa de identificação de um motor contém todas as informações necessárias para a
especificação e instalação do motor.


 Comandos Elétricos





Figura 3 - Placa de identificação de um motor

Os principais dados da placa são:

• Potência: É a força que o motor gera para movimentar a carga em uma
determinada velocidade. Esta força é medida em HP (horse-power), cv (cavalo
vapor) ou em kW (quilowatt). Ex.: Na placa da figura 3 temos: 75 kW ou 100 CV.

• Tipo de tensão e número de fases: Indica se o motor trabalha em CC ou CA. No
caso de CA, se é monofásico ou trifásico. Ex.: na placa da figura 3 temos: motor
CA (~) trifásico (3).

• Tensão: Todos os motores elétricos trabalham com pelo menos duas tensões
diferentes. Ex.: Na placa da figura 3 temos: 220 V, 380 V e 440 V.

• Corrente nominal (In): É a corrente de consumo do motor tendo como base as
suas tensões de alimentação: Ex.: Na placa da figura 3 temos: 245 A (220 V), 142
A (380 V) e 123 A (440 V).

• Rotação: É o número de giros do eixo do motor por uma unidade de tempo. A
rotação normalmente é expressa em rpm (rotações por minuto). Para a frequência
de 60 Hz, temos:Motor Rotação síncrona
 2 polos 3.600 rpm
 4 polos 1.800 rpm
 6 polos 1.200 rpm
 8 polos 900 rpm

 Comandos Elétricos




Obs.: Existe uma diferença entre a rotação síncrona e a rotação efetiva na ponta
do eixo do motor, que denominamos de escorregamento.

• Grau de proteção: É a proteção do motor contra a entrada de corpos estranhos
(poeira, fibras, etc.), contato acidental e penetração de água.

Assim, por exemplo, um equipamento a ser instalado num local sujeito a jatos
d’água, deve possuir um invólucro capaz de suportar tais jatos, sob determinados
valores de pressão e ângulo de incidência, sem que haja penetração de água que
possa ser prejudicial ao funcionamento do motor.

O grau de proteção é definido por duas letras (IP) seguido de dois números. O
primeiro número indica proteção contra entrada de corpos estranhos e contato
acidental, enquanto o segundo indica a proteção contra entrada de água.



Figura 4 - Tabelas do grau de proteção

Ex.: Na placa da figura 3 temos: IP55, isto é, proteção contra acúmulo de poeiras
prejudiciais ao motor e, proteção contra jatos de água vindos de todas as direções.




 Comandos Elétricos




• Classes de isolamento: A classe de isolamento é a especificação do isolamento
térmico. Ou seja, ele especifica qual é a máxima temperatura que o bobinado do
motor pode suportar continuamente sem que seja afetada sua vida útil. Existem
três classes de isolamento:
B: 135 ºC
F: 150 ºC
H: 180 ºC


• Fator de serviço (FS): Representa uma "reserva de potência" que o motor possui
e que pode ser usada em regime contínuo (este tipo de regime é também chamado
de regime S1, de acordo com as normas nacionais e internacionais). A potência
que pode ser obtida do motor é assim a potência nominal (indicada na placa)
multiplicada pelo FS.
Ex.: Na placa da figura 3 temos: FS igual a 1


• Ip/In: Corresponde a corrente absorvida da rede elétrica durante a partida. Essa
corrente pode variar de 6 a 10 vezes.
Ex.: Na placa da figura 3 temos: 8 vezes.


Fora as informações citadas acima, ainda podemos encontrar: rendimento, fator de
potência, temperatura de trabalho, peso, configuração das bobinas etc.


1.5 – Dispositivos de Manobra e Proteção

Um motor para entrar em funcionamento necessita de dispositivos para o seu
acionamento e dispositivos para a sua proteção.

 Comandos Elétricos





Figura 5 - Esquema do dispositivo de manobra e proteção


1.5.1 – Dispositivos de Manobra

Dispositivos de manobras são componentes eletromecânicos ou eletrônicos que são
responsáveis por impedir ou permitir a passagem de corrente elétrica entre a fonte e a
carga através de manobras (ligar e desligar).

Eles são instalados no condutor fase e convém lembrar que quando a carga for bifásica
ou trifásica, o dispositivo de manobra deverá interromper todas as fases simultaneamente.

• Dispositivos mecânicos: Atuam sobre o sistema através da ação direta, como a
mão do homem, sobre o seu dispositivo de atuação. Dentre eles podemos citar:
interruptores, botoeiras, chaves fim de curso etc.


Figura 6 - Botoeiras
 Comandos Elétricos





Figura 7 - Chaves fim de curso e seccionadora


• Dispositivos indutivos: São dispositivos de manobra mecânica, através de um
campo eletromagnético, construídos para uma elevada frequência de operação.
Dentre eles o mais conhecido são os contactores.


Figura 8 – Contactores


• Dispositivos eletrônicos: Utilizam componentes eletrônicos e microprocessados
para o acionamento das cargas. Muitos deles englobam até dispositivos de
proteção, como é o caso do Inversor de Frequência.


Figura9 - Inversor de frequência
 Comandos Elétricos




1.5.2 – Dispositivos de Proteção

Os dispositivos de proteção tem como finalidade a proteção de equipamentos, circuitos
eletroeletrônicos , máquinas e instalações elétricas, contra alterações da tensão de
alimentação e intensidade da corrente elétrica.

Nesta disciplina trataremos apenas dos dispositivos de proteção para motores elétricos.
Dentre eles podemos citar:

• Fusíveis: São dispositivos cuja principal característica é a proteção contra curto-
circuito (aumento brusco da intensidade da corrente elétricas ocasionada por falha
no sistema de energia ou operação máquina/operador).

Conforme as Normas DIN 57636 E VDE 0636 são componentes cuja a função
principal é a proteção dos equipamentos e fiação (barramentos) contra curto-
circuito, atuando também como limitadores das correntes de curto-circuito.

Classe Funcional dos Fusíveis - A IEC utiliza a montagem com 2 letras, sendo que
a primeira letra, denomina a "Faixa de Interrupção" , ou seja, que tipo de
sobrecorrente o fusível irá atuar, que são elas:
g - Atuação para sobrecarga e curto, fusíveis de capacidade de interrupção em
toda faixa;
a - Atuação apenas para curto-circuito, fusíveis de capacidade de interrupção em
faixa parcial.

A segunda letra, denomina a "Categoria de Utilização", ou seja, que tipo de
equipamento o fusível irá proteger, que são elas:
L/G - Cabos e Linhas/Proteção de uso geral;
M - Equipamentos de manobra;
R – Semicondutores;
B - Instalações de minas;
Tr – Transformadores;

Principais fusíveis utilizados no mercado:
gL/gG - Fusível para proteção de cabos e uso geral (Atuação para sobrecarga e
curto);
aM - Fusível para proteção de motores;
aR - Fusível para proteção de semicondutores.
 Comandos Elétricos





Figura 10 - Tipos de fusíveis

• Relé: são dispositivos projetado com a característica de proteger os equipamentos
contra a sobrecarga (aumento da intensidade da corrente elétrica de forma
gradual).

Os relés utilizados comumente como dispositivos de segurança podem ser do tipo
eletromagnéticos e Térmico.

Os relés térmicos tem como princípio de atuação a deformação de um bimetal. O
bimetal é formado por duas lâminas de metais diferentes (normalmente ferro e
níquel) cujo coeficiente de dilação é diferentes, e com o aumento da temperatura
provocado pelo aumento da circulação de corrente pelo bimetal este se deforma.

Figura 11 - Relé térmico

Relés Eletromagnéticos tem sua atuação baseada na ação eletromagnética
provocada pela circulação da corrente elétrica numa bobina. Os tipos de relés
mais comuns são:
ü relé de mínima tensão
ü relé de máxima corrente.

 Comandos Elétricos




Os relés de mínima tensão monitoram a tensão mínima admissível (limiar mínimo
de tensão), são regulados aproximadamente em 80% do valor nominal da tensão.
Quando a tensão for inferior a este limiar o relé atua e interrompe o circuito de
alimentação.

O relé de máxima corrente é utilizado para monitorar a circulação de corrente
quando ocorre o aumento de corrente acima do valor determinado o relé atua e
interrompe o circuito de alimentação.


Figura 12 - Relé de máxima e mínima tensão

• Disjuntores Motores: O disjuntor motor é um dispositivo desenvolvido para a
proteção de motores, podem ser construídos apenas para a proteção de curto-
circuito (magnéticos) ou termomagnético (curto-circuito e sobrecarga) . Possui
ajuste na proteção de sobrecarga (térmico), este ajuste do térmico possibilita uma
melhor atuação no caso de sobrecarga em relação a disjuntores com o térmico
fixos.

Figura 13 - Disjuntor guarda motor
 Comandos Elétricos




1.5.3 – Dispositivos de sinalização

São componentes utilizados para indicar o estado em que se encontra um painel de
comando ou processo automatizado. As informações mais comuns fornecidas através
destes dispositivos são : ligado, desligado, falha e emergência.

Podem ser do Tipo Sonoro e/ou Visual.

Figura 4 - Sinalizadores visuaisLinks para acesso aos vídeos do YouTube

https://www.youtube.com/watch?v=dPKzVcfjL_o – Arquitetura interna do motor.

https://www.youtube.com/watch?v=JFpA5cVOKMg – Placa de identificação de um motor.

https://www.youtube.com/watch?v=JA7unE-exYw - Dispositivos de manobra e proteção.



Bibliografia

https://pt.wikipedia.org/wiki/Motor_el%C3%A9trico – último acesso em 24/03/2018 às
09h01min.

http://ecatalog.weg.net/files/wegnet/WEG-guia-pratico-de-treinamento-de-motores-
eletricos-50009256-guia-rapido-portugues-br.pdf - último acesso em 24/03/2018 às
11h07min.

https://www.mundodaeletrica.com.br/o-que-sao-dispositivos-de-manobra/ - último acesso
em 24/03/2018 às 13h58min.

http://www.joinville.ifsc.edu.br/~matsumi/geral/Comandos_Eletricos/Aula_Comandos_Eletr
icos_Industriais.pdf - último acesso em 25/03/2018 às 20h32min.

WEG, Acionamentos. Informações Técnicas. Comando e proteção para motores Elétricos.
 Comandos Elétricos




Jaraguá do Sul, 1990.

NETO, J. A. A., Apostila de comandos elétricos.

FRANCHI, C. M. Acionamentos Elétricos. 4ª ed. São Paulo: Érica, 2008.
