Anatomia radiológica
Radiologia convencional e TC
Profa. Mari Luminosa Muler
Universidade Paulista – UNIP
Instituto Ciências da Saúde
Curso Biomedicina
1
2
3
4
5
6
7
1 1
2 2
3 3
4
4
5
6 6
A B
Figura 1A (projeção?)
1 – _____________
2 – _____________
3 – _____________
4 – _____________
5 – _____________
Figura 1A
6 –
__________
7 –
__________
Figura 1B (projeção?)
1 – _____________
2 – _____________
3 – _____________
4 – _____________
5 – _____________
6 – _____________
Modalidade?
1
2
28/03/2023
2
1
2
3
4
5
6
7
1 1
2 2
3 3
4
4
5
6 6
A B

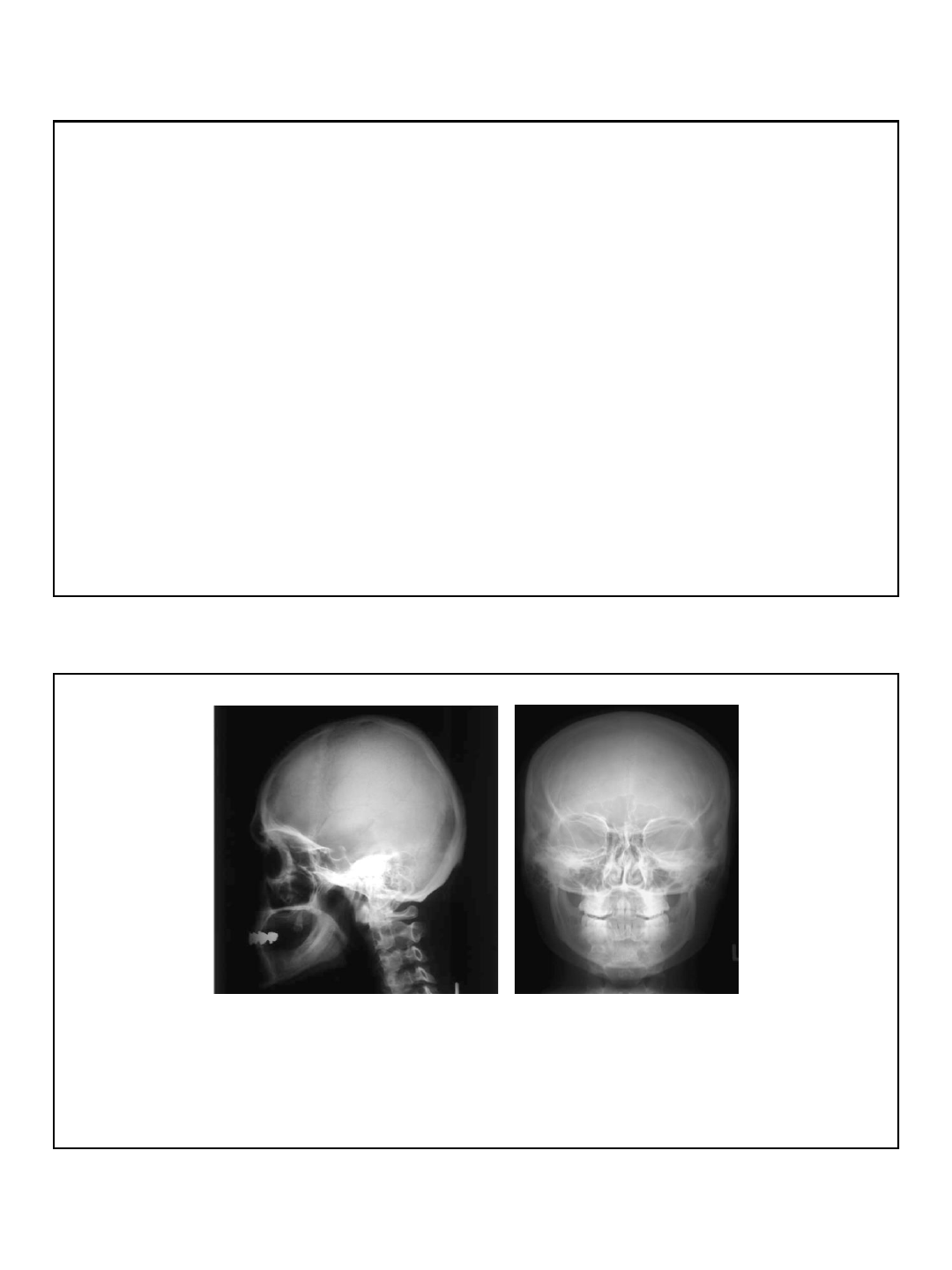

Figura 1A (perfil/lateral)
1 – seio frontal
2 – sela túrcica
3 – seio esfenoidal
4 – células mastoideas
5 – seio maxilar
Figura 1A
6 – faringe
7 – mandíbula
Figura 1B (frontal)
1 – seio frontal
2 – seios etmoidais
3 – seios maxilares
4 – cavidade nasal
5 – septo nasal
6 – órbita ocular
Radiografia
3
4
28/03/2023
3
5
6
28/03/2023
4
A B
1
2
3 4
5
87
9
6
C
Figura 2A (corte?)
1 – __________
2 – __________
Modalidade?
Figura 2B (corte?)
3 – __________
4 – __________
5 – __________
Figura 2C (corte?)
6 – __________
7 – __________
8 – __________
9 – __________
7
8
28/03/2023
5
A B
1
2
3 4
5
87
9
6
C
Figura 2A (coronal)
1 – concha nasal
2 – seio esfenoidal
Tomografia computadorizada
Figura 2B (transversal/axial)
3 – osso nasal
4 – seio maxilar esquerdo
5 – células mastoideas
Figura 2C (sagital)
6 – osso maxila (palato duro)
7 – seio frontal
8 – seio esfenoidal
9 – faringe
Fonte: ENADE-2016
Modalidade?
Figura 3 (corte?)
1 – __________
2 – __________
3 – __________
4 – __________
5 – __________
6 – __________
9
10
28/03/2023
6
Fonte: ENADE-2016
Tomografia computadorizada
Figura 3 (transversal)
1 – osso nasal
2 – osso zigomático
3 – células mastoideas
4 – osso maxila
5 – septo nasal
6 – processo condilar da mandíbula
(da articulação temporo-mandibular)
Disponível em: Wikimedia Commons.
https://commons.wikimedia.org/wiki/File:Computed_tomographs_of_normal_cervical_vertebrae_(thumbnail).jpg. Acesso 17 out. 2021.
Modalidade? Figura 1 (região?)
A (corte ?)
1 – ______
2 – ______
3 – ______
4 – ______
5 – ______
6 – ______
7 – ______
8 – ______
9 – ______
B (corte?)
10 – ______
11 – ______
C (corte?)
12 – ______
13 – ______
14 – ______
11
12
https://commons.wikimedia.org/wiki/File:Computed_tomographs_of_normal_cervical_vertebrae_(thumbnail).jpg
28/03/2023
7
Disponível em: Wikimedia Commons.
https://commons.wikimedia.org/wiki/File:Computed_tomographs_of_normal_cervical_vertebrae_(thumbnail).jpg. Acesso 17 out. 2021.
Tomografia computadorizada Figura 1 (coluna cervical)
A (corte sagital)
1 – atlas (C1)
2 – axis (C2)
3 – C3
4 – C4
5 – C5
6 – C6
7 – C7
8 – D1 (dorsal 1) ou T1 (torácica 1)
9 – processo espinhoso
B (corte coronal)
10 – atlas (C1)
11 – processo odontoide do áxis
C (corte transversal)
12 – corpo vertebral
13 – forame transverso
14 – forame vertebral
13
14
https://commons.wikimedia.org/wiki/File:Computed_tomographs_of_normal_cervical_vertebrae_(thumbnail).jpg
28/03/2023
8
Figura 5. Rodrigues MB. Diagnóstico por imagem no trauma raquimedular –
princípios gerais. Rev Med (São Paulo). 2011;90(4):174-84.
Modalidade?
Figura 5 (região e projeção)
1 –
2 –
3 –
4 –
5 –
6 –
15
16
28/03/2023
9
Figura 5. Rodrigues MB. Diagnóstico por imagem no trauma raquimedular –
princípios gerais. Rev Med (São Paulo). 2011;90(4):174-84.
Radiografia
Figura 5 (coluna cervical –
incidência de perfil/lateral)
1 – atlas
2 – atlas
3 – processo odontoide do áxis
4 – corpo vertebral do áxis
5 – processo espinhoso do áxis
6 – C5
Fonte: DAFFNER, R. H. Radiologia Clínica Básica. [Barueri, SP]: Editora Manole, 2013, il. color. 9788520451809. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788520451809/. Acesso em: 24 ago. 2021 (com adaptações).
Modalidade?
Figura 4 (região e
corte?)
1 –
2 –
3 –
4 –
5 –
6 –
7 –
Mielotomografia com contraste
17
18
28/03/2023
10
Fonte: DAFFNER, R. H. Radiologia Clínica Básica. [Barueri, SP]: Editora Manole, 2013, il. color. 9788520451809. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788520451809/. Acesso em: 24 ago. 2021 (com adaptações).
Tomografia computadorizada
Figura 4 (coluna
lombar – corte sagital)
1 – L1
2 – L2
3 – L3
4 – L4
5 – L5
6 – S1 (sacro)
7 – processo
espinhoso
Mielotomografia com contraste
Tórax
Corte transversal
1 – traqueia
2 – glândula tireoide
3 – pulmão esquerdo
4 – pulmão direito
Tomografia computadorizada
19
20
28/03/2023
11
Tomografia computadorizada
Tórax
Corte transversal
1 – traqueia
2 – esôfago
3 – clavícula
4 – pulmão esquerdo
5 – pulmão direito
Tomografia computadorizada
Tórax
Corte transversal
1 – veia cava superior
2 – arco aórtico
3 – traqueia
4 – esterno
5 – costela
21
22
28/03/2023
12
Tomografia computadorizada
Tórax
Corte transversal
1 – tronco da artéria pulmonar
2a – aorta ascendente
2b – aorta descendente (parte torácica)
3 – artéria pulmonar direita
4 – veia cava superior
5 – esôfago
6 – brônquio principal direito
7 – esterno
8 – costela
9 – escápula (esquerda)
Tomografia computadorizada
Tórax
Corte transversal
1 – átrio direito
2 – ventrículo direito
3 – ventrículo esquerdo
4 – átrio esquerdo
5 – aorta descendente (parte torácica)
6 – pulmão direito
7 – pulmão esquerdo
8 – corpo vertebral
9 – esterno
23
24
28/03/2023
13
Tomografia computadorizada
Abdome
Corte transversal
1 – pulmão direito
2 – pulmão esquerdo
3 – fígado
4 – estômago
5 – baço
Tomografia computadorizada
Abdome
Corte transversal
1 – fígado
2 – estômago
3 – cólon transverso
4 – baço
5 – diafragma
6 – aorta abdominal
25
26
28/03/2023
14
Tomografia computadorizada
Abdome
Corte transversal
1 – vesícula biliar
2 – cólon transverso
3 – pâncreas
4 – baço
5 – aorta abdominal
6 – veia cava inferior
7 – fígado
Tomografia computadorizada
Abdome
Corte transversal
1 – cólon ascendente
2 – fígado
3 – rim direito
4 – aorta abdominal
5 – rim esqueredo
6 – jejuno
27
28
28/03/2023
15
Tomografia computadorizada
Abdome
Corte transversal
1 – bexiga
2 – osso do quadril (ílio) esquerdo
3 – reto
Tomografia computadorizada
Tórax
Corte coronal
1 – corpo vertebral
2 – rim esquerdo
3 – rim direito
4 – fígado
5 – baço
29
30
28/03/2023
16
Modalidade?
Região anatômica?
A
B
C
D
Radiografia
Quadril (articulação)
A - Cabeça do fêmur
B - Trocanter maior
C - Trocanter menor
D - Acetábulo
31
32
28/03/2023
17
33
34
28/03/2023
18
Tomografia computadorizada
Cortes transversais da pelve
A – sacro
B – ílio
C – púbis
D – trocanter maior
E – cabeça do fêmur
F – ísquio
Modalidade?
Região?
35
36
28/03/2023
19
Radiografia
Ombro
Acrômio
Cabeça do úmero
Processo
coracoide
Cavidade glenoide
37
38
28/03/2023
20
Figura 7. Imagens do cotovelo em flexão de 90o mostrando fratura da cabeça do rádio. Em A,
incidência de perfil em radiografia convencional. Em B e C, cortes sagitais de TC em diferentes níveis.
Fonte: Chew, F.S.; Mulcahy, H.; Ha, A.S. Imaginologia musculoesquelética : estudo de casos. Tradução
Douglas Arthur Omena Futuro. 3ª. ed. Barueri, SP: Manole, 2016 (com adaptações).
Modalidade? Modalidade?
rádio
ulna
úmero
tróclea
olécrano
Cabeça
do rádio
rádio
Cabeça
do rádioúmero
úmero
ulna
olécrano
tróclea
A B C
Figura 7. Imagens do cotovelo em flexão de 90o mostrando fratura da cabeça do rádio. Em A,
incidência de perfil em radiografia convencional. Em B e C, cortes sagitais de TC em diferentes níveis.
Fonte: Chew, F.S.; Mulcahy, H.; Ha, A.S. Imaginologia musculoesquelética : estudo de casos. Tradução
Douglas Arthur Omena Futuro. 3ª. ed. Barueri, SP: Manole, 2016 (com adaptações).
Radiografia Tomografia computadorizada
39
40
28/03/2023
21
Processoestiloide da ulna
Processo coronoide da ulna
Processo estiloide
do rádio
Olécrano
Cabeça do rádio
41
42
28/03/2023
22
Modalidade?
Qual a região anatômica?
Projeção?
Nomear:
Radiografia
Qual a região anatômica? mão
Incidência Póstero-anterior (PA)
Nomear:
1. Falange distal do terceiro dedo
2. Falange média do terceiro dedo
3. Falange proximal do terceiro dedo
4. Terceiro metacarpo
5. trapézio
6. trapezóide
7. capitato
8. hamato
*9. piramidal e 10. pisiforme
11. semilunar
12. escafóide
13. Processo estiloide do rádio
14. Processo estiloide da ulna
43
44
28/03/2023
23
Mão direita
Mão direita
45
46
28/03/2023
24
https://brasilescola.uol.com.br/biologia/ossos-da-mao.htm
Modalidade?
Região anatômica?
Plano de corte?
47
48
28/03/2023
25
Tomografia computadorizada
Tornozelo
Corte coronal
Tálus
Tíbia
Calcâneo
Fíbula
Pé (AP)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
49
50
28/03/2023
26
Pé (AP)
1. Articulação interfalângica distal
2.Articulação interfalângica proximal
3.Falange distal do III dedo do pé
4.Falanfe média do III dedo do pé
5.Falange proximal do III dedo do pé
6.Cabeça do IV metatarso
7.Articulação metatarsofalângica do V pododáctilo
8. metatarso
9.Cuneiforme lateral
10. Cuneiforme intermédio
11. Cuneiforme medial
12.cuboide
13.navicular
14.tálus
fíbula
talus
51
52
