Acionamento e comando simulado 2

Prévia do material em texto

1a
          Questão
	Acerto: 1,0  / 1,0

	Um motor síncrono possui uma frequência de 60Hz e 12 polos. Determine sua velocidade síncrona em rpm:


	7200.

	600.

	1200.

	120.

	60.
	Respondido em 18/04/2023 21:24:20

	Explicação:
A resposta certa é: 600

		2a
          Questão
	Acerto: 0,0  / 1,0

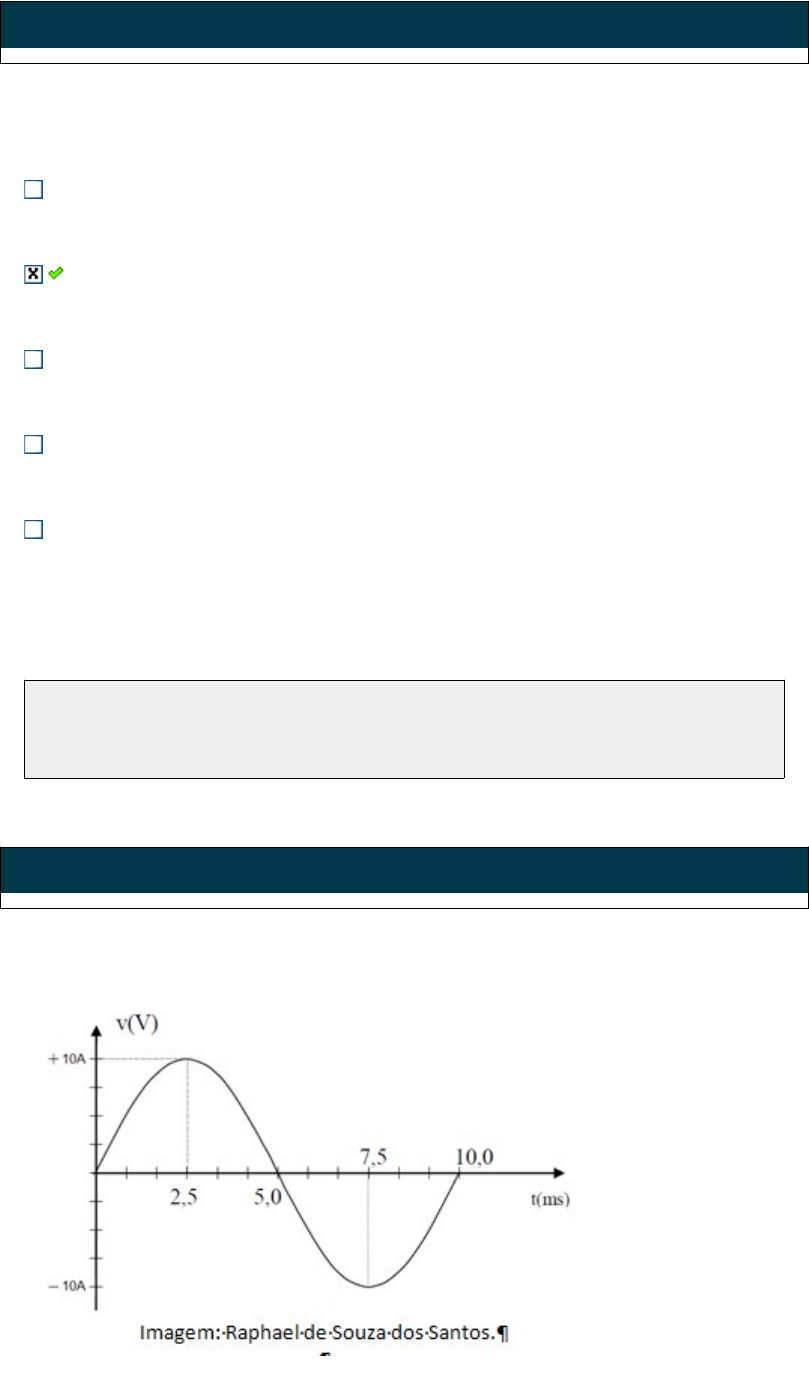

	Considerando o sinal alternado monofásico da figura a seguir, determine a frequência do sinal em Hz:


	0,1.

	0,001.

	10.

	100.

	0,01.
	Respondido em 18/04/2023 22:03:13

	Explicação:
A resposta certa é:100

		3a
          Questão
	Acerto: 1,0  / 1,0

	O motor cujo torque permanece constante em todas as faixas de rotações é o:


	motor de passo.

	motor CA.

	motor de excitação independente.

	servomotor.

	motor composto.
	Respondido em 18/04/2023 21:53:11

	Explicação:
A resposta certa é: motor de excitação independente.

		4a
          Questão
	Acerto: 1,0  / 1,0

	No circuito da figura, o contato representado pelas letras RT é um dispositivo que deverá abrir em caso de temperaturas excessivas. Sendo assim, é natural dizer que se trata de um:


	Contato digital

	Contato elétrico

	Contato normalmente aberto

	Contato normalmente fechado

	Contato manual
	Respondido em 18/04/2023 21:58:13

	Explicação:
A resposta certa é: Contato normalmente fechado

		5a
          Questão
	Acerto: 1,0  / 1,0

	Caso haja intenção de acionar uma carga com um atraso no acionamento, em relação ao comando gerado pelo operador, seria possível realizar essa lógica utilizando o dispositivo da figura a seguir, que representa um:


	Acionamento eletromagnético

	Acionamento não temporizado

	Acionamento temporizado no desligamento

	Acionamento temporizado na ligação

	Acionamento magnético
	Respondido em 18/04/2023 21:55:38

	Explicação:
A resposta certa é: Acionamento temporizado na ligação

		6a
          Questão
	Acerto: 1,0  / 1,0

	As normas brasileiras visam estabelecer parâmetros de proteção e segurança para equipamentos e operadores que devem ser seguidos rigorosamente. As normas de tipo 1 da IEC 60947 não toleram:


	Desligamento seguro

	Riscos às pessoas

	Danos ao relé de sobrecarga

	Leve fusão dos contatos do contator

	Danos ao contator
	Respondido em 18/04/2023 21:56:23

	Explicação:
A resposta certa é: Riscos às pessoas

		7a
          Questão
	Acerto: 1,0  / 1,0

	Com base figura apresentada na questão anterior, o dispositivo de proteção utilizado antes do disjuntor térmico e projetado para se danificar (queimar) em casos de surto e proteger o circuito inteiro é o:


	Relé

	Fusível

	Disjuntor térmico

	Contato por retenção

	Comando manual
	Respondido em 18/04/2023 21:57:19

	Explicação:
A resposta certa é: Fusível

		8a
          Questão
	Acerto: 1,0  / 1,0

	Ao se projetar uma casa, são necessárias várias etapas que incluem, entre outros, os sistemas hidráulico, de gás e de energia. O diagrama de energia deve permitir, ao instalador, identificar cada um dos fios que atravessam os conduítes ou conduletes, de maneira que possa instalar corretamente as tomadas, as lâmpadas e tudo o que dependa de eletricidade. Esse diagrama é denominado:


	Diagrama de energia

	Diagrama multifilar

	Diagrama unifilar

	Diagrama trifilar

	Planta baixa
	Respondido em 18/04/2023 21:59:07

	Explicação:
A resposta certa é: Diagrama unifilar

		9a
          Questão
	Acerto: 1,0  / 1,0

	Em uma memória somente para leitura, as informações são gravadas pelo fabricante uma única vez e não é possível apagar essa informação ou alterá-la, somente acessá-la. Assim, essa memória não é volátil é chamada de:


	EPROM

	ROM

	PROM

	FLASH

	RAM
	Respondido em 18/04/2023 21:58:39

	Explicação:
ROM (Read Only Memory), memória não volátil utilizada para armazenar informações que não podem ser perdidas quando o dispositivo está desligado.

		10a
          Questão
	Acerto: 1,0  / 1,0

	O circuito da figura abaixo possui uma lógica de saída que permite que a carga Q0.1 seja acionada através das combinações das entradas digitais de um controlador lógico programável. Sendo assim, a equação lógica desse programa pode ser escrita como:


	Q01 = I03.i04.

	Q01 = I01.I02.

	Q01 = (I01.I02) + (I03.i04).

	Q01 = I01.I02.I03.i04.

	Q01 = I01+I02+I03+i04.
	Respondido em 18/04/2023 21:25:15

	Explicação:
As partes em série serão dadas por:
(I01.I02)
(I03.i04)
Estando elas em paralelo a relação final acaba sendo:
(I01.I02) + (I03.i04)
