TOPOGRAFIA
TOPOMETRIA E TOPOLOGIA

TOPOMETRIA trata dos métodos e instrumentos
para avaliação de grandezas que definem os pontos
topográficos, considerando os planos horizontal e
vertical.
Pode ser dividido em:
→ Planimetria
→ Altimetria
→ Planialtimetria
Planimetria estuda os procedimentos
considerando um plano horizontal.
Escalas mais usadas:
1:100 ou 1:200 para pequenos lotes
1:1000 para arruamentos e loteamentos
1:2000 a 1:5000 para propriedades rurais
Altimetria estuda os procedimentos
considerando as distâncias verticais.
Representação em corte, perfil, vista lateral ou
elevação
Planialtimetria é a aplicação das duas técnicas
juntas.

TOPOLOGIA cuida do estudo das formas do
relevo.

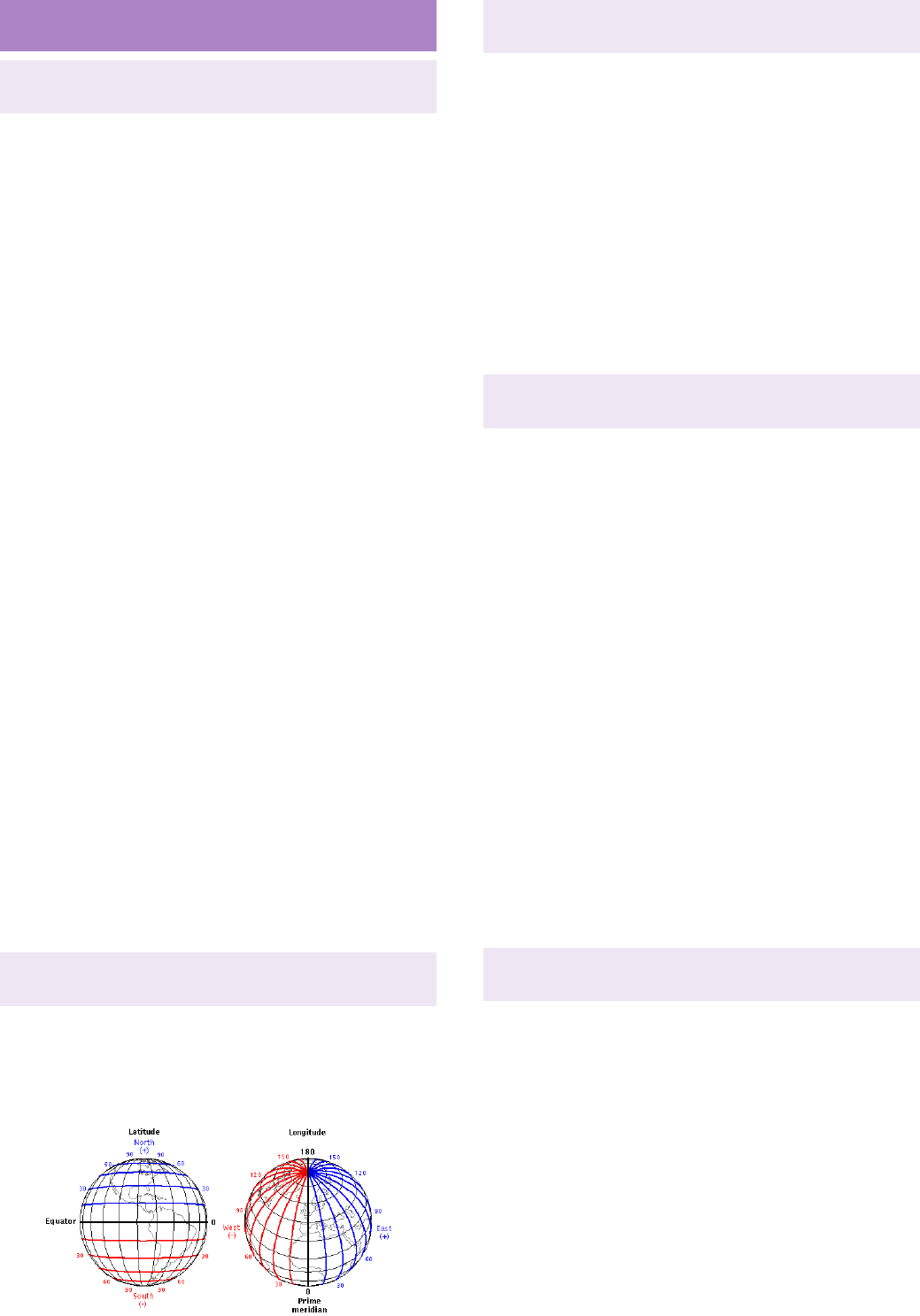

LATITUDE E LONGITUDE
LATITUDE: Norte e Sul
LONGITUDE: Leste e Oeste

PRECISÃO E ACURÁCIA
PRECISÃO: Associada a REPETIBILIDADE em
condições semelhantes. A precisão é obtida quando
são realizadas diversas mensurações, as quais resultam
em valores bastantes próximos uns dos outros.
Ex: 10 pênaltis na trave direita: preciso e não acurado
ACURÁCIA (EXATIDÃO): Associada a
ADERÊNCIA AO VALOR VERDADEIRO. É relacionada
à proximidade dos valores obtidos de uma medida em
relação ao valor real dessa medida.
Ex: 10 pênaltis acertaram o gol.
CLASSIFICAÇÃO DO ERRO
→ ERROS GROSSEIROS: Causados por
engano na medição, leitura errada nos
instrumentos, identificação de alvo, etc.,
normalmente relacionados à desatenção do
observador ou à uma falha no equipamento.
CORREÇÃO: repetição de leituras
→ ERROS SISTEMÁTICOS: São erros
conhecidos que se acumulam ao longo do
trabalho, como por exemplo o efeito de dilatação
de uma trena em função da temperatura.
Correção: através de fórmulas específicas
→ ERROS ACIDENTAIS OU
ALEATÓRIOS: São aqueles que
permanecem após os erros anteriores terem
sido eliminados. Não seguem nenhum tipo de lei.
Ex: inclinação da baliza na hora da medição.
FONTES DO ERRO
→ CONDIÇÕES AMBIENTAIS: Causados
pelas variações das condições ambientais.
Ex: variação do comprimento de uma trena com
a variação da temperatura.
→ CONDIÇÕES INSTRUMENTAIS:
Causados por imperfeições dos equipamentos ou
falta de ajustes. Ex: falta de calibração do
teodolito.
→ CONDIÇÕES PESSOAIS: causados por
falhas humanas.
Ex: falta de atenção ao executar uma medição.
CONVERSÕES
1°=60’=3.600”
1radiano=57°17’45”


ESCALA

E= d/D
E: escala
d: Distância medida
D: Distância Real (no terreno)

INSTRUMENTOS
GAMOMETRIA: Estuda os processos e
instrumentos usados nas determinações de distâncias
entre dois pontos.
Podem ser obtidas de forma direta ou indireta
DIRETA: São determinadas percorrendo o
alinhamento. Genericamente, os instrumentos
destinados à medida direta são denominados
diastímetros (ou trenas)

INDIRETOS: A distância sem percorrer o
alinhamento, obtidas por meio de visadas ou pelas
coordenadas de suas extremidades.
Os instrumentos podem ser: ÓPTICOS, MECÂNICOS
E ELETRÔNICOS.
Os instrumentos ópticos e mecânicos são os
TAQUEÔMETROS OU TAQUÍMETROS
Os TEODOLITOS COM LUNETA portadora de
retículos estadimétricos, constituídos de três fios
horizontais e um vertical.
ELETRÔNICOS: estações totais e trenas digitais
GONIOMETRIA: estuda os processos e
instrumentos necessários para medição dos ângulos
em campo.
Para medida de ângulos: teodolito e estação total
INSTRUMENTOS AUXILIARES: bússola, GPS, tripé,
Baliza, nível de cantoneira, mira, fichas, piquetes e
estacas, caderneta de campo.
TEODOLITO: destinado à medição diretamente de
ângulos verticais e horizontais (com auxílio das balizas)
e juntamente com o auxílio das miras falantes,
também faz a medição de distâncias horizontais.
NÍVEIS DE LUNETA: para mensuração de distâncias
verticais entre 2 ou mais pontos. Também podem ser
utilizados para medir distâncias horizontais com auxílio
da mira falante.
ESTAÇÃO TOTAL: instrumento eletrônico utilizado
na obtenção de ângulos, distâncias e coordenadas
utilizados para representar graficamente o terreno,
sem a necessidade de anotações. Todos os dados são
gravados e descarregados em um computador,
através de software.
ESTACAS: auxiliam a localização dos piquetes, pois
em terrenos grandes ou locais que possuem
vegetação, não é tão fácil encontrar os piquetes
MIRAS FALANTES OU MIRAS ESTADIMÉTRICAS:
são réguas centimetradas que servem para auxiliar as
medições de distâncias horizontais e verticais
BALIZAS: acessório utilizado para facilitar a
visualização dos pontos topográficos, no momento da
medição. São utilizadas para manter o alinhamento na
medição entre pontos, quando há necessidade de se
executar vários lances. Devem ser mantidas na vertical
sobre o ponto, com o auxílio de um nível de
cantoneira.
NORTE
NORTE VERDADEIRO ou NORTE
GEOGRÁFICO: é o ponto por onde passa o eixo
de rotação da Terra e que foi escolhido como o
ponto de referência do sistema de coordenadas que
deu origem às longitudes e latitudes. O norte
verdadeiro (90°N) é o local onde todos os meridianos
se interceptam. É imutável com o passar do tempo.
NORTE MAGNÉTICO: é a direção para onde a
agulha magnética de uma bússola aponta, orientada
segundo o campo magnético natural da Terra. Varia
com o passar do tempo.

AZIMUTE
Azimute de uma direção é o ângulo formado entre o
norte e o alinhamento no sentido horário, não precisa
determinar o quadrante. Diferente do rumo, pode
variar de 0° a 360°.
RUMO
Rumo é o menor ângulo formado entre a linha
norte/sul e o alinhamento, sempre positivo, nunca
maior que 90° e sempre indicar o quadrante (N,E,S,W)


METÓDOS DE LEVANTAMENTO
Os métodos de levantamento populares são:
triangulação, caminhamento (ou poligonação),
irradiação.
O caminhamento pode ser poligonal fechada ou
poligonal aberta
Para ângulos internos o fechamento angular é dado
pela seguinte expressão:
Σai = (n –2)*180°
n = números de lados do polígono

CALCULAR OS AZIMUTES DE
OUTROS SENTIDO:
Azi+1=Azi+Ai±180°
Ai (ângulo interno no sentido horário)

CALCULAR PROJEÇÕES PARCIAIS:
Δxi = di* sem (Azi)
Δyi= di* cos (Azi)
As coordenadas dos pontos são calculadas a partir de
uma coordenada inicial, que pode ser atribuída, porém
o ideal é que use o sistema de referência geral.



CALCULAR OS COMPRIMENTOS DA
POLIGONAL NO MÉTODO DE
IRRADIAÇÃO:
De Posse das coordenadas de 2 pontos, pode-se
calcular a sua reta do seguinte modo:


CALCULAR O AZIMUTES NA
POLIGONAL:
Δyi=di*cos (Azi)
