prova N2 (A5)-máquinas termicas2

Prévia do material em texto

08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 1/8
Questão 1
Ainda não respondida
Vale 1,00 ponto(s).
O ciclo Bryton é a simpli�cação do ciclo padrão a ar, composto de um compressor, uma turbina e trocadores de calor.

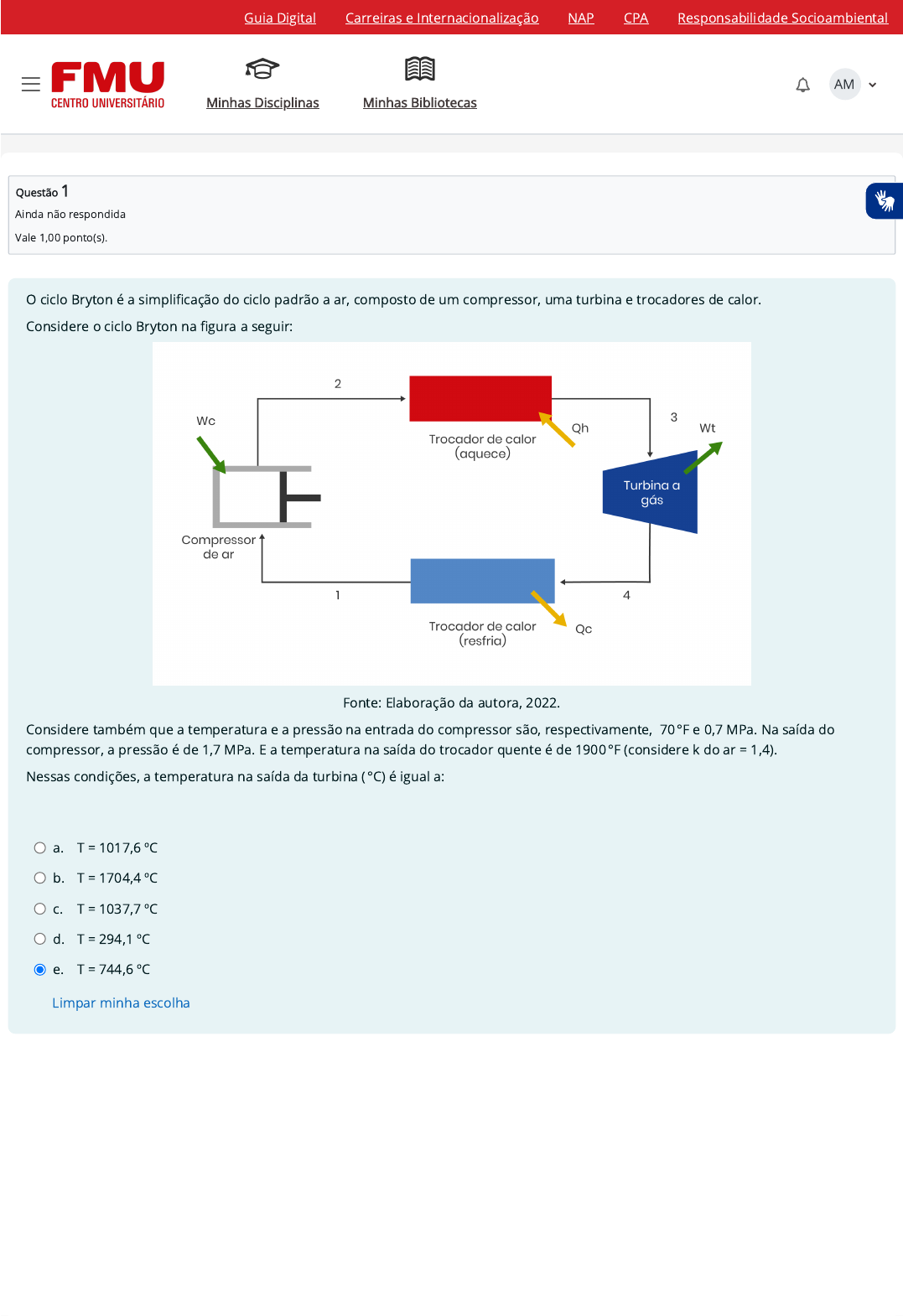

Considere o ciclo Bryton na �gura a seguir:
Fonte: Elaboração da autora, 2022.
Considere também que a temperatura e a pressão na entrada do compressor são, respectivamente,  70 °F e 0,7 MPa. Na saída do
compressor, a pressão é de 1,7 MPa. E a temperatura na saída do trocador quente é de 1900 °F (considere k do ar = 1,4).
Nessas condições, a temperatura na saída da turbina ( °C) é igual a:
a. T = 1017,6 ºC
b. T = 1704,4 ºC
c. T = 1037,7 ºC
d. T = 294,1 ºC
e. T = 744,6 ºC
Limpar minha escolha
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 2/8
Questão 2
Ainda não respondida
Vale 1,00 ponto(s).
A Norma Regulamentadora NR-13 exige que toda caldeira contenha uma placa de identi�cação com alguns dados básicos, como a
PMTA e a PMTH.
A placa da �gura a seguir foi confeccionada para ser a�xada em uma caldeira:
Fonte: Elaboração da autora, 2022.
Observe que está faltando o valor da PMTH. Esse valor deve ser de:
a. PMTH = 66,0 kgf/cm2
b. PMTH = 29,3 kgf/cm2
c. PMTH = 44,0 kgf/cm2
d. PMTH = 36,6 kgf/cm2
e. PMTH = 52,8 kgf/cm2
Limpar minha escolha
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 3/8
Questão 3
Ainda não respondida
Vale 1,00 ponto(s).
Questão 4
Ainda não respondida
Vale 1,00 ponto(s).
O motor de combustão interna tem diversas classi�cações, dentre elas, a por número de tempos por ciclo, podendo ser a dois tempos
ou a quatro tempos.
Sobre os tempos do motor de combustão interna, analise as a�rmativas a seguir:
I - No motor a quatro tempos, o virabrequim completa duas voltas a cada dois ciclos.
II - No motor a quatro tempos, na admissão, o pistão parte de PMI para o PMS.
III - No motor a dois tempos, os processos ocorrem de forma simultânea a cada tempo.
IV - No motor a dois tempos, não há válvulas e, sim, janelas de admissão e escape.
É correto o que se a�rma em:
a. II e IV, apenas.
b. I e III, apenas.
c. III e IV, apenas.
d. I e II, apenas.
e. II e III, apenas.
Limpar minha escolha
Leia o trecho a seguir:
Considere uma planta de potência a vapor que opera em um ciclo de Rankine ideal, utilizando água como �uido de trabalho. Nessa
planta, um engenheiro de campo �cou responsável por coletar alguns dados da planta para uma avaliação de rotina.
Após transcrever as suas anotações para uma planilha, o engenheiro percebeu que havia se esquecido de anotar a vazão mássica de
água durante a operação. Porém, percebeu que anotou a potência líquida gerada no ciclo ( ).
Local da medição P (bar) h (kJ/kg)
Entrada da turbina 124,11 2675,83
Saída da turbina 0,08 1711,24
Entrada da bomba 0,08 1097,87
Saída da bomba 124,11 1507,95
De posse desses valores, assinale a alternativa que apresenta o valor correto da vazão mássica no ciclo.
a. 180,3 kg/s.
b. 280,8 kg/s.
c. 263,3 kg/s.
d. 183,1 kg/s.
e. 170,5 kg/s.
Limpar minha escolha
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 4/8
Questão 5
Ainda não respondida
Vale 1,00 ponto(s).
Em uma central termelétrica, um engenheiro responsável por analisar o ciclo termodinâmico da central coletou os seguintes dados
apresentados na tabela a seguir:
Local da medição Pressão (bar)        Entalpia (kJ/kg)
Entrada da turbina      18 276,83
Saída da turbina 7 261,01
Entrada da bomba 7 86,78
Saída da bomba 18 87,93
Fonte: Elaboração do autor, 2022.
Considerando que o ciclo termodinâmico em questão é um ciclo de Rankine, assinale a alternativa que indica o valor correto da
e�ciência dessa central termelétrica.
a. 7,8%.
b. 8,2%.
c. 6,9%.
d. 10,6%.
e. 9,4%.
Limpar minha escolha
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 5/8
Questão 6
Ainda não respondida
Vale 1,00 ponto(s).
Para identi�car o calor especí�co e o calor latente das substâncias, a leitura de grá�cos é muito utilizada pelos cientistas, pois fornece
uma visão mais rápida e e�ciente.
O grá�co a seguir apresenta o comportamento de uma determinada substância:
Fonte: Elaboração da autora, 2022.
Analisando o grá�co, o setor correspondente ao calor latente de vaporização da substância é:
a. CD
b. BC
c. DE
d. EF
e. AB
Limpar minha escolha
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 6/8
Questão 7
Ainda não respondida
Vale 1,00 ponto(s).
Uma central de energia opera segundo um ciclo de Carnot. Nessa central, o �uido de trabalho é aquecido ao passar por um painel solar
que transfere calor a uma razão de 100 kJ/m². A �gura a seguir ilustra essa central:
Fonte: Elaboração do autor, 2022.
Ao se observar o diagrama p-V desse ciclo, obtêm-se as seguintes áreas indicadas:
Fonte: Elaboração do autor, 2022.
De posse de todas essas informações,calcule a área do painel solar pertencente à central de energia.
a. 2 m².
b. 3 m².
c. 4 m².
d. 5 m².
e. 2,5 m².
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 7/8
Questão 8
Ainda não respondida
Vale 1,00 ponto(s).
Questão 9
Ainda não respondida
Vale 1,00 ponto(s).
Limpar minha escolha
Em uma indústria, foi detectado que uma determinada substância utilizada forneceu 10.000 calorias a uma massa de 2 kg e, com isso,
aumentou a temperatura em 30 ºC.
O calor especí�co, em kcal/kg °C, dessa substância é igual a:
a. c = 16,6 kcal/kg ºC
b. c = 0,76 kcal/kg ºC
c. c = 0,30 kcal/kg ºC
d. c = 0,16 kcal/kg ºC
e. c = 166,6 kcal/kg ºC
Limpar minha escolha
Leia o trecho a seguir:
Considere um ciclo Otto padrão a ar. Dados operacionais do ciclo são apresentados na tabela abaixo.
Local da
medição
P (kPa) u (kJ/kg)
Início da
compressão
85 217,67
Final da
compressão
767,9 486,77
Início da
expansão
2006 725,02
Final da
expansão
127,8 329,01
Fonte: Elaboração do autor, 2022.
Assumindo γ = 1,5, assinale a alternativa que apresenta o valor correto para a razão de compressão desse ciclo.
a. rv = 2,6.
b. rv = 2,2.
c. rv = 4,6.
d. rv = 6,4.
e. rv = 3,3.
Limpar minha escolha
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
08/05/2023, 00:14 N2 (A5)
https://ambienteacademico.com.br/mod/quiz/attempt.php?attempt=2162187&cmid=772184 8/8
Questão 10
Ainda não respondida
Vale 1,00 ponto(s).
Em uma indústria que produz vapor, o corpo de engenharia deseja testar o uso do álcool como fonte de calor numa caldeira. Para isso
o teste é necessário.
Deseja-se saber a quantidade de calor necessária para elevar a temperatura de10 litros de álcool de 42 ºF para 320 K. (Considere o calor
especí�co do álcool = 0,615 kcal/Kg.ºC e 1 L = 1 kg)
A quantidade de calor é igual a (kcal):
a. Q = 30,7 kcal.
b. Q = 254,9 kcal.
c. Q = 1709,7 kcal.
d. Q = 322,7 kcal.
e. Q = 424,9 kcal.
Limpar minha escolha
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 AM 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
