EXERCÍCIO REDE DE ÁGUA FRIA_ATIVIDADE EXTRA

Prévia do material em texto

EXERCÍCIO EXTRA (25/05/2022)

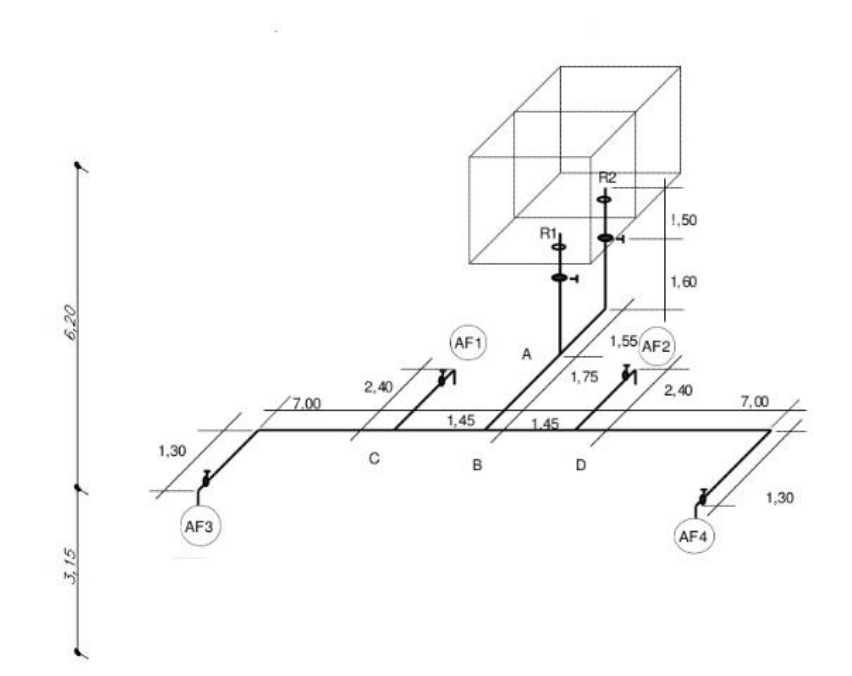

Considere o isométrico do barrilete do projeto abaixo representado para dimensionar um sistema de rede de
abastecimento de água predial com seis andares de unidades residenciais, sendo 2 apartamentos de dois quartos por
andar (mais serviço) admitindo consumo per capta de 200 + N l/hab.dia. ( = somatório dos algarismos de sua
matrícula).
A rede é de PVC soldável cujo fator de atrito a ser admitido para todos os diâmetros da rede deverá ser igual a
0,0225.
Considere ainda que:
I – O volume total de reservação deverá ser armazenado nos reservatórios, admitindo o volume útil relativo a 50% do
CD mais o volume de incêndio relativo a 20% do CD.
II – O pé direto deste prédio é de 3,2 metros.
III – Cada apartamento é dotado de banheiro social, uma suíte, cozinha e área de serviço conforme isométricos a
seguir.




IV – Coluna AF1 = AF3 e AF2 = AF4
V – As dimensões que por acaso não estejam disponíveis pode-se arbitrar (use o bom senso).





Calcule:
a) Dimensione o reservatório (volume total = Volume Útil + Volume emergência + Volume de incêndio).
b) Sub-ramais e ramais (só dimensões)
c) Calcule e verifique as pressões disponíveis para Colunas e Barrilete.
