ARQUITETURA DE REDES DE COMPUTADORES

LABORATÓRIO


PRÁTICA 3 – DEFINIÇÃO DE DOMÍNIOS DE COLISÃO E BROADCAST

O domínio de colisão é um segmento lógico da rede onde os pacotes transmitidos por
elementos pertencentes a ele podem colidir uns com os outros. Uma colisão ocorre quando duas
ou mais estações pertencentes ao mesmo segmento de rede compartilhado transmitem quadros ao
mesmo tempo. Os quadros então colidem e as estações necessitam retransmiti-los, o que reduz a
eficiência da rede. Colisões são frequentes em topologias de barramento ou em topologias
formadas pela interligação das estações através de hubs, visto que todas as portas de um hub
pertencem ao mesmo domínio de colisão.

O domínio broadcast consiste em um conjunto de dispositivos que recebem qualquer
pacote broadcast originário de qualquer dispositivo dentro do segmento de rede. Todas as portas
de um hub ou de um switch pertencem ao mesmo domínio broadcast. O domínio broadcast pode
ser segmentado por um roteador, no qual cada porta do roteador representa um domínio broadcast
distinto. Outra

O objetivo desta aula é elucidar a definição de domínios de colisão e broadcast.

PROCEDIMENTO

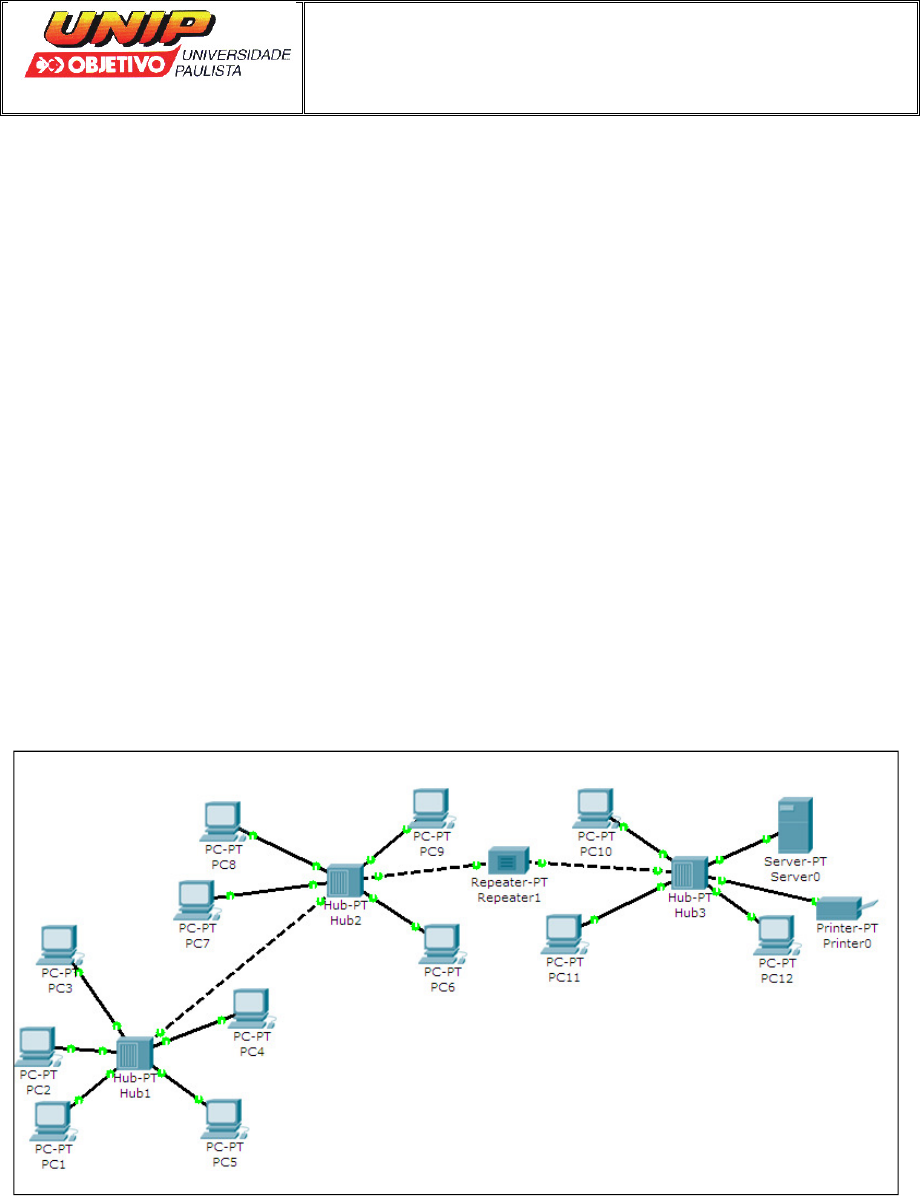

1. Crie a estrutura seguinte:









Perguntas:

1) Qual a topologia desta rede?





2) Essa topologia obedece a “Regra 5-4-3”? Porque?






3) Qual o tipo de cabeamento usado para conectar os HOSTs nos HUBs?






4) Quantos domínios de colisão existem nesta rede? Quantos domínios de broadcast?







2. Atribua os endereços IPs para os dispositivos, como se segue:

 PC 1: IP Address: 192.168.0.10 / Subnet Mask: 255.255.255.0
 PC 2: IP Address: 192.168.0.11 / Subnet Mask: 255.255.255.0
 PC 3: IP Address: 192.168.0.12 / Subnet Mask: 255.255.255.0
 PC 4: IP Address: 192.168.0.13 / Subnet Mask: 255.255.255.0
 PC 5: IP Address: 192.168.0.14 / Subnet Mask: 255.255.255.0
PC 6: IP Address: 192.168.0.15 / Subnet Mask: 255.255.255.0
PC 7: IP Address: 192.168.0.16 / Subnet Mask: 255.255.255.0
PC 8: IP Address: 192.168.0.17 / Subnet Mask: 255.255.255.0
PC 9: IP Address: 192.168.0.18 / Subnet Mask: 255.255.255.0
PC 10: IP Address: 192.168.0.19 / Subnet Mask: 255.255.255.0
PC 11: IP Address: 192.168.0.20 / Subnet Mask: 255.255.255.0
PC 12: IP Address: 192.168.0.21 / Subnet Mask: 255.255.255.0
Server: IP Address: 192.168.0.100 / Subnet Mask: 255.255.255.0
Printer: IP Address: 192.168.0.101 / Subnet Mask: 255.255.255.0


3. Para o servidor use FastEthernet IP Address: 192.168.1.5 / Subnet Mask:
255.255.255.0


4. Realize o comando PING.




5. O que se obteve ao ser executado o comando PING?






6. Mude a topologia desta rede de forma a obter 2 domínios de colisão e copie e
cole a nova topologia abaixo.






7. Qual foi o dispositivo de rede foi usado para esta mudança? Porque?






8. Mude a topologia desta rede de forma a obter 2 domínios de Broadcast e copie
e cole a nova topologia abaixo:





9. Qual foi o dispositivo de rede foi usado para esta mudança? Porque?



REFERÊNCIA

SAADE, D. C. M. Redes de Computadores. Disponível em:
http://www.ic.uff.br/~debora/praticas/enlace/. Data de acesso: 13 de Maio de 2019.
