ESCOLATÉCNICA REZENDE RAMMEL
COORDENADORIA DOS CURSOS DE PÓS-MÉDIO
CURSOS TÉCNICOS EM MECATRÔNICA, MECANICA E EM ELETROTÉCNICA.
Prova de Laboratório Básico Prof.: Rui Eldochy
Aluno:___________________________________________________________Turma 23-1
1) A capacidade de um material se opor à passagem da corrente é denominada de:
A) Resistor
B) Indutância
C) Reatância
D) Impedância
E) Resistência

2) Em uma tomada elétrica há três fios: Fase, Neutro e Proteção. Medir a diferença de potencial
entre a Fase e o Neutro e o mesmo que medir a _________ elétrica:
A) Tensão
B) Corrente
C) Resistência
D) Potência
E) Indução

3) Os resistores são utilizados para limitar a corrente nos circuitos ou em um determinado
componente. A grande maioria dos resistores apresentam faixas coloridas para indicar o valor
da resistência. Um resistor cuja sequência de cores é : Verde, Azul, laranja e ouro tem valor
nominal de:

A) 6,8 K B) 5,6 K C) 68 K D) 56 K E) 560 K
.
4) O multímetro associa os medidores da grandezas elétricas, para isso, além da função deve se
escolher a escala mais adequada à medida da grandeza. Para medir resistência do resistor da
questão anterior, a escala mais adequada é:

(A) 200 (B)2K (C) 20K (D) 200K E) 2000K
.

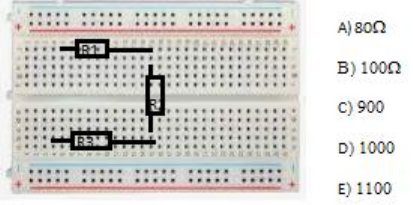

5) Qual é o valor da resistência equivalente medida entre os pontos A e B da associação? Sabe-
se que R = 220, R2 = 680 e R3 = 100?

6) O objetivo do circuito abaixo é acender o LED D1 quando são de 5,0 V. n essa condição, o transistor
conduz e uma corrente de 10mA passa pelo LED D1. Sob essa condição de operação, o transistor Q1
apresentará VBE = 0,7 V e VCE = 0,2 V, e o LED exibirá uma queda de tensão VD = 1,2 V. Qual é o ganho de
corrente do transistor?

7) No circuito abaixo, considere que os diodos retificadores são ideais, e que a tensão do diodo zener é de
5,0 V.

Sabendo-se que a forma de onda da tensão VS aplicada ao circuito apresenta o aspecto mostrado na Figura
acima, qual é o valo da corrente (IZ) no diodo zener, em mA?
A) 5 B) 10 C) 25 D) 30 E) 45

8) Deseja-se medir a potência elétrica de uma lâmpada incandescente e para isso dispõe-se de um
amperímetro e um voltímetro. Com relação à maneira correta de se fazer a ligação dos instrumentos
para essa medição, considere as seguintes figuras:



Complete o quadro abaixo:

Resistor

Cor da faixa

1ª Faixa 2ª Faixa 3ª Faixa 4ª Faixa Valor Nominal
R1

Cinza Preto Marrom Dourado
R2 Marrom Vermelho Vermelho Prateado

9) Os resistores contidos no quadro estão associados em paralelo. O valor da resistência
equivalente da associação é de:

A) 2K B) 480 C) 400 D) 180 ) 
10) Sobre a avaliação da condição operacional dos transistores considere as afirmativas:

 I – A base é o terminal cuja resistência medida entre os outros dois terminais é baixa quando
a polarização entre eles é direta.

II – A resistência medida entre o emissor e coletor ou coletor e emissor é sempre infinita.

III – comparando as resistências entre base - emissor e base - coletor, sob polarização direta,
a junção que apresenta a maior resistência é a da junção base - emissor.

A alternativa que contem somente afirmativas verdadeiras é a opção:

A) I B) II C) I e II D) I e III E) I, II e III
