O rotor dos motores de corrente contínua é constituído de diversas partes.
A parte responsável pela inversão da corrente elétrica no enrolamento da armadura é o:
enrolamento de campo.
eixo do motor.
comutador.
pedestal.
polo.

Desejando-se acionar uma carga à distância, utilizando-se um controlador lógico programável, por exemplo, seria possível implementar um sistema de acionamento com o dispositivo da figura a seguir, em que a alimentação e um terminal da carga seria m conectados ao contato normalmente aberto. Esse dispositivo representa um:
Abridor por bobina
Temporizador no fechamento
Fechador por bobina
Temporizador na abertura
Fechador manual

Dentre os dispositivos de proteção dos circuitos de acionamento, estão os fusíveis. Eles são utilizados na proteção de circuitos, dispositivos e operadores.
Dentre os fatores que podem acionar um fusível desligando o circuito, pode-se apontar:
Apenas choques mecânicos
Aumento repentino da corrente elétrica
Redução repentina da corrente elétrica
Incêndios
Interrupção repentina da corrente elétrica

No diagrama apresentado a seguir, o acionamento de um motor trifásico é feito por meio de um circuito de comando com uma botoeira com retorno por mola.
No diagrama de comando, o contato auxiliar K1 é responsável por:
Dar a partida do motor.
Desarmar em caso de sobrecarga.
Parar o motor.
Energizar o motor.
Realizar o selo no botão de partida.

Observe a figura, a seguir, referente à representação de um sistema elétrico:
Ao elaborar a representação de um sistema elétrico, incluindo-se todas as fases utilizadas, os comandos elétricos em geral e as devidas derivações, como na figura apresentada, deve-se utilizar o diagrama:
De comando
Unifilar
De força
Multifilar
Trifilar

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

O rotor dos motores de corrente contínua é constituído de diversas partes.
A parte responsável pela inversão da corrente elétrica no enrolamento da armadura é o:
enrolamento de campo.
eixo do motor.
comutador.
pedestal.
polo.

Desejando-se acionar uma carga à distância, utilizando-se um controlador lógico programável, por exemplo, seria possível implementar um sistema de acionamento com o dispositivo da figura a seguir, em que a alimentação e um terminal da carga seria m conectados ao contato normalmente aberto. Esse dispositivo representa um:
Abridor por bobina
Temporizador no fechamento
Fechador por bobina
Temporizador na abertura
Fechador manual

Dentre os dispositivos de proteção dos circuitos de acionamento, estão os fusíveis. Eles são utilizados na proteção de circuitos, dispositivos e operadores.
Dentre os fatores que podem acionar um fusível desligando o circuito, pode-se apontar:
Apenas choques mecânicos
Aumento repentino da corrente elétrica
Redução repentina da corrente elétrica
Incêndios
Interrupção repentina da corrente elétrica

No diagrama apresentado a seguir, o acionamento de um motor trifásico é feito por meio de um circuito de comando com uma botoeira com retorno por mola.
No diagrama de comando, o contato auxiliar K1 é responsável por:
Dar a partida do motor.
Desarmar em caso de sobrecarga.
Parar o motor.
Energizar o motor.
Realizar o selo no botão de partida.

Observe a figura, a seguir, referente à representação de um sistema elétrico:
Ao elaborar a representação de um sistema elétrico, incluindo-se todas as fases utilizadas, os comandos elétricos em geral e as devidas derivações, como na figura apresentada, deve-se utilizar o diagrama:
De comando
Unifilar
De força
Multifilar
Trifilar

Prévia do material em texto

Disciplina: ACIONAMENTO E COMANDO
	AV
	Aluno:

	Professor: LUANDER BERNARDES

	Turma: 9001
	CCE1942_AV_
	 23/03/2023 13:02:38 (F)
			Avaliação: 9,00 pts
	Nota SIA: 10,00 pts


	EM2120647 - MAQUINAS ELÉTRICAS ROTATIVAS


	 1.
	Ref.: 5514355
	Pontos: 0,00  / 1,00

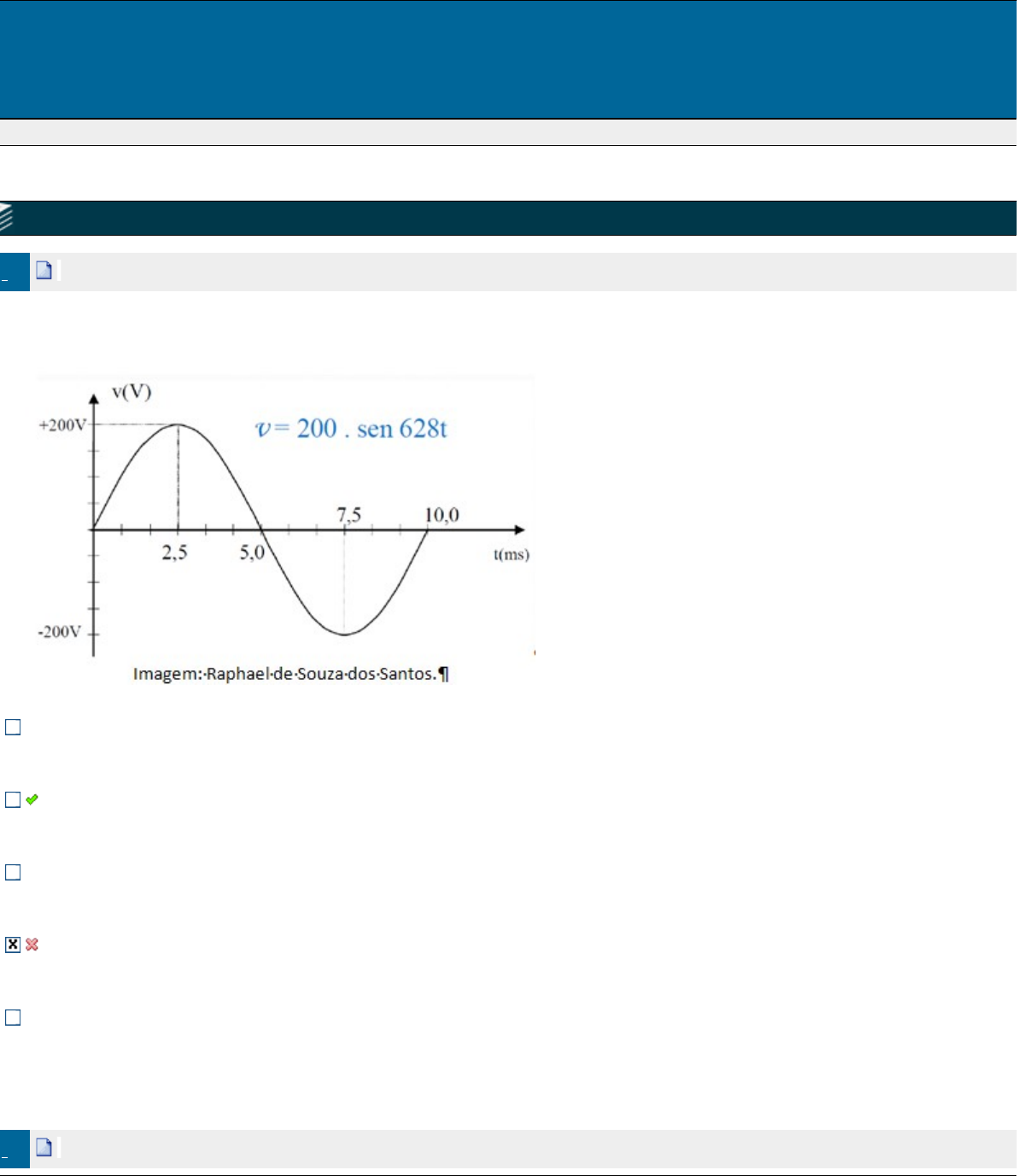

	Considerando-se o sinal da figura a seguir, determine o seu valor médio em volts:
