Questão 1/10 - Eletricidade

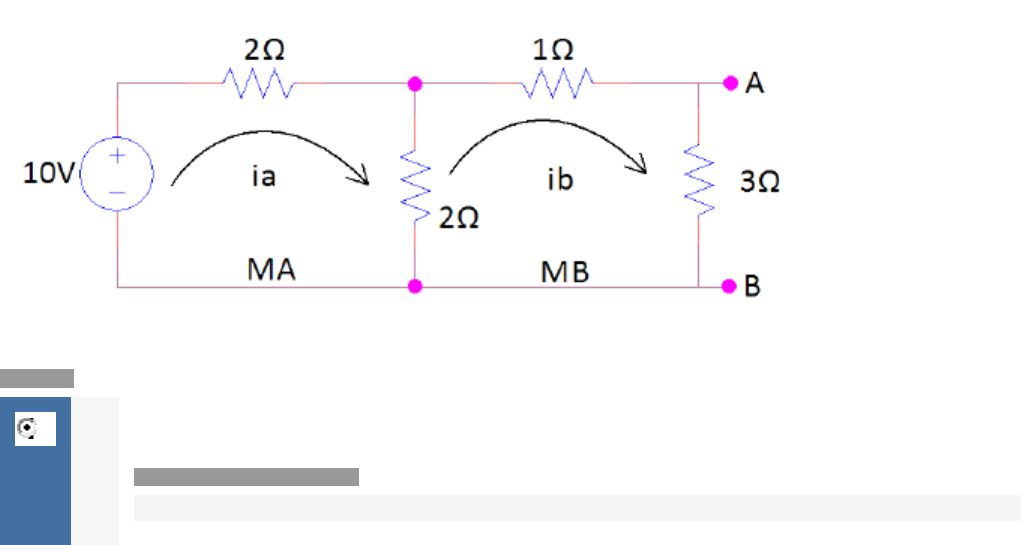

Analise o circuito a seguir:
Encontre o equivalente Thevenin do circuito (Rth e Vth) entre os pontos A e B.
Nota: 10.0

	A
	Rth=1,2 ΩΩ e Vth = 3 V
Você assinalou essa alternativa (A)
Você acertou!

	B
	Rth=1,2 ΩΩ e Vth = 10 V

	C
	Rth=4 ΩΩ e Vth = 3,2 V

	D
	Rth=10 ΩΩ e Vth = 3 V

	E
	Rth=9 ΩΩ e Vth = 15 V
Questão 2/10 - Eletricidade
Se uma fonte de tensão v(t) = 220cos(314,16t) V alimenta uma carga composta de um indutor de 0,5 H conectado em série a um conjunto composto por um resistor de 50 ohms em paralelo com um capacitor de 63,66 uF, calcular a corrente que circula no resistor. (Considere o fasor da fonte de tensão como referência).
Nota: 10.0

	A

Você assinalou essa alternativa (A)
Você acertou!

	B


	C


	D


	E

Questão 3/10 - Eletricidade
Dado o circuito abaixo, determine a resistência equivalente de Thévenin entre os pontos a e b.
Nota: 10.0

	A
	RTh=0,89Ω��ℎ=0,89Ω

	B
	RTh=3,12Ω��ℎ=3,12Ω

	C
	RTh=6,66Ω��ℎ=6,66Ω

	D
	RTh=10,75Ω��ℎ=10,75Ω

	E
	RTh=13,92Ω��ℎ=13,92Ω
Você assinalou essa alternativa (E)
Você acertou!
Substituindo as fontes independentes do circuito, onde a fonte de tensão é substituída por um curto circuito e a fonte de corrente por um circuito aberto, teremos:
Os resistores de 5 ΩΩ e 7 ΩΩ encontram-se em paralelo e este equivalente em série com os resistores de 3 ΩΩ e 8ΩΩ.
RTh=5.75+7+3+8=13,9167Ω��ℎ=5.75+7+3+8=13,9167Ω
Questão 4/10 - Eletricidade
Calcular a impedância equivalente do circuito abaixo. Assinale a alternativa correta.
Nota: 10.0

	A
	9,026 - j 0,882 ohms

	B
	5,905 + j 3,191 ohms

	C
	5,905 - j 3,191 ohms

	D
	7,325 + j 1,493 ohms

	E
	7,325 - j 1,493 ohms
Você assinalou essa alternativa (E)
Você acertou!
Questão 5/10 - Eletricidade
Calcular a função da tensão do circuito considerando que v(0) = 0 V e i(0) = 3 A. Assinale a alternativa correta.
Nota: 10.0

	A
	v(t) = 12t e-10t V.

	B
	v(t) = 120t e-120t V.

	C
	v(t) = -120t e-10t V.
Você assinalou essa alternativa (C)
Você acertou!

	D
	v(t) = -120t e-120t V.

	E
	v(t) = 120t e-10t V.
Questão 6/10 - Eletricidade
Calcule a resistência equivalente do circuito:
Nota: 10.0

	A
	0 ΩΩ

	B
	40 ΩΩ

	C
	100 ΩΩ
Você assinalou essa alternativa (C)
Você acertou!
Neste circuito temos os resistores de 35 ΩΩ e 50 ΩΩ em série, resultando em um resistor equivalente de 85 ΩΩ.
Os resistores de 45 ΩΩ e 85 ΩΩ estão em paralelo, resultando em um resistor de 29,42ΩΩ.
Associando os resistores de 32 ΩΩ  e 29,43 ΩΩ em série:
Neste ponto é importante observar que os resistores de 61,42 ΩΩ e 10 ΩΩ estão em paralelo com um fio, ou seja, estão curto circuitados. O fio é considerado como um elemento com resistividade muito baixa, podendo sua resistência ser considerada como 0 ΩΩ.
Fazendo a associação deste fio com o resistor de 61,42 ΩΩ teremos:
Req=61,42⋅061,42+0=0Ω���=61,42⋅061,42+0=0Ω
O mesmo se aplica ao resistor de 10 ΩΩ.
Uma outra forma de visualizar isto, é observar que a corrente sempre vai fluir pelo caminho com menos resistência, portanto toda a corrente irá fluir pelo curto circuito, já que nos dois outros ramos ela irá encontrar resistência a sua passagem.
Por fim, temos que o circuito será dado por:
A resistência equivalente é igual a 100 ΩΩ

	D
	108,6 ΩΩ

	E
	110 ΩΩ
Questão 7/10 - Eletricidade
No circuito da figura abaixo, calcular a tensão V1. Assinale a alternativa correta.
Nota: 10.0

	A
	V1 = 55,08 + j 54,1 V.
Você assinalou essa alternativa (A)
Você acertou!

	B
	V1 = 55,08 - j 54,1 V.

	C
	V1 = -55,08 - j 54,1 V.

	D
	V1 = -22,69 + j 5,446 V.

	E
	V1 = -22,69 - j 5,446 V.
Questão 8/10 - Eletricidade
Calcular a corrente que circula em uma fonte de tensão de 150 cos(377t) V conectada a um resistor de 100 ohms em série com um indutor de 100 mH. Assinale a alternativa correta.
Nota: 10.0

	A


	B


	C

Você assinalou essa alternativa (C)
Você acertou!

	D


	E

Questão 9/10 - Eletricidade
Utilizar o teorema de Norton no circuito abaixo para calcular os valores de iN e RN. Assinale a alternativa correta.
Nota: 10.0

	A
	iN = 5 A; RN = 2,5 ohms

	B
	iN = 1,6 A; RN = 7,5 ohms

	C
	iN = 2,4 A; RN = 7,5 ohms
Você assinalou essa alternativa (C)
Você acertou!

	D
	iN = 2,4 A; RN = 30 ohms

	E
	iN = 1,6 A; RN = 30 ohms
Questão 10/10 - Eletricidade
Obter o circuito equivalente de Norton do circuito a seguir, considerando que:
Nota: 10.0

	A


	B

Você assinalou essa alternativa (B)
Você acertou!

	C


	D


	E
