VERIFICANDO O APRENDIZADO
1. (ENADE – Engenharia − 2014) No dimensionamento de tubulações, fatores como
rugosidade do material dos tubos ou, ainda, inclusão de peças especiais e conexões elevam
a turbulência, provocam atritos e causam choque de partículas, o que origina perdas de
carga. Essas perdas são classificadas em perdas contínuas ao longo dos condutos, por
resistência, ocasionadas pelo movimento da água na própria tubulação, e em perdas locais,
provocadas pelas peças especiais e demais singularidades de uma instalação.

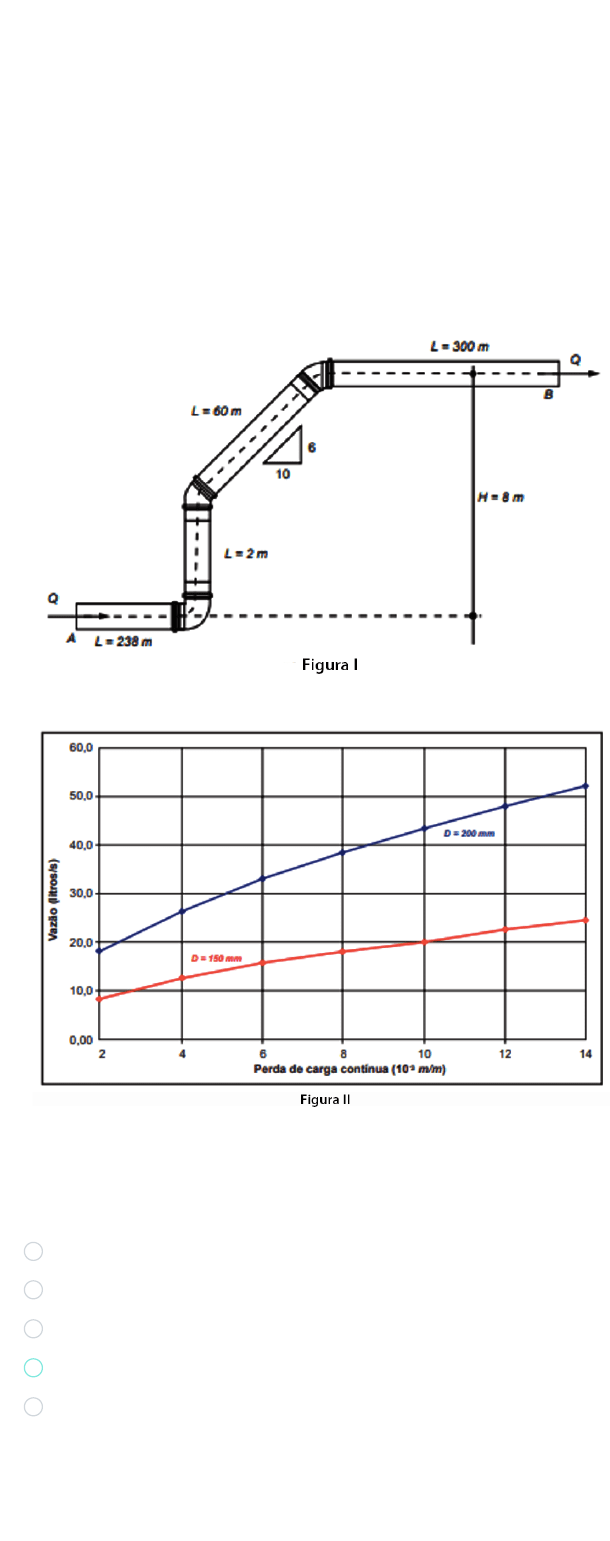

A figura I representa a vista lateral de um trecho de tubulação em regime permanente, com
diâmetro constante de 200mm e para a qual há um desnível de 8m entre os trechos
horizontais. As cargas de pressão disponíveis nas seções A e B são de, respectivamente,
24m.c.a. e 10m.c.a. O gráfico da figura II relaciona a vazão da tubulação com a perda de
carga contínua para dois valores de diâmetro de tubos constituídos do mesmo material da
tubulação.
Com base nos dados apresentados e considerando apenas as perdas de cargas contínuas,
conclui-se que a vazão na tubulação é de:
(Unidade da perda contínua em 10 m/m = m/km)-3
Comentário
Parabéns! A alternativa "D" está correta.
26L/s
33L/s
38L/s
43L/s
48L/s
