DESAFIO – Desenho Arquitetônico Informatizado – 2023
Tópico 11 - Telhados e coberturas
Uma cobertura convencional é formada por estrutura, telhas e elementos de captação de águas. A estrutura é o elemento responsável por receber as cargas permanentes, peso da cobertura, e as cargas acidentais como neve, ventos, etc.

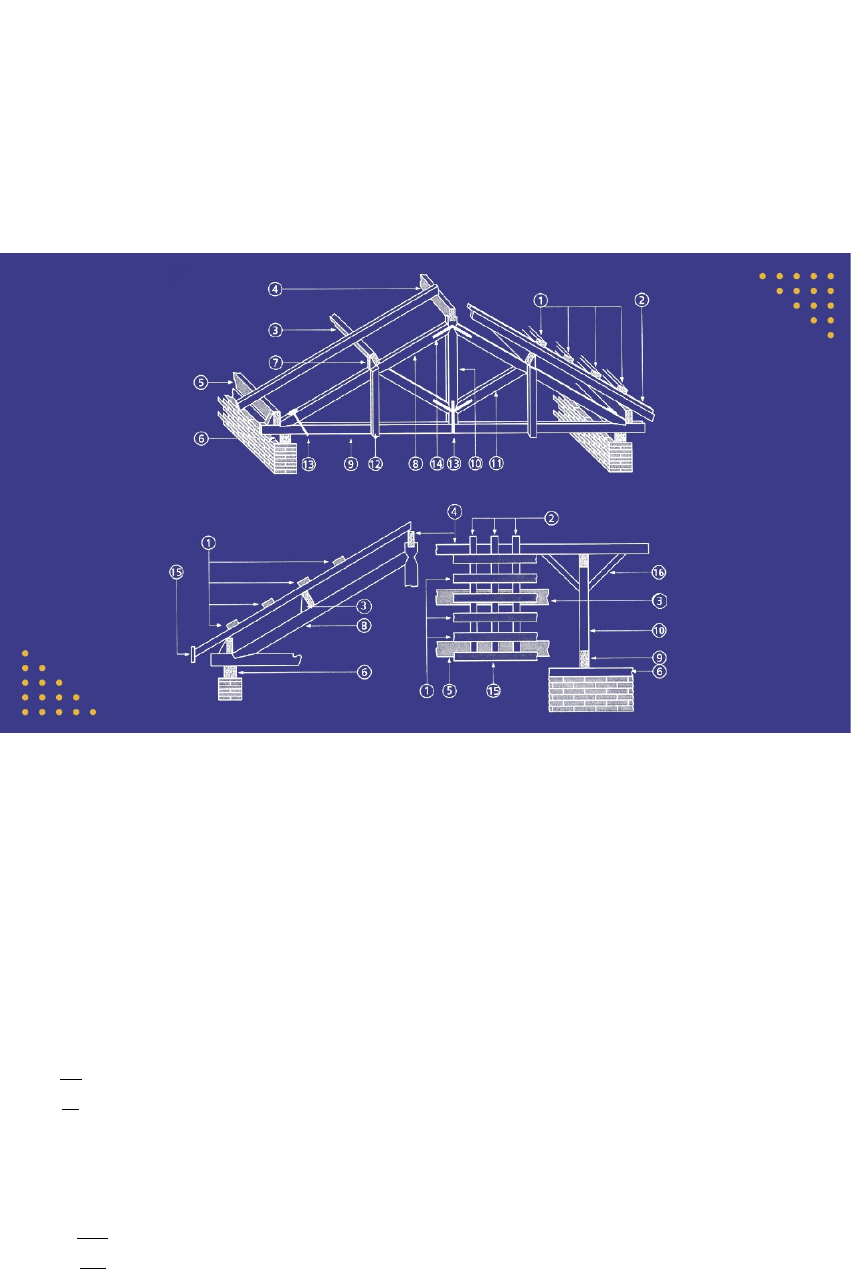

Você está trabalhando em um projeto de uma estrutura treliçada de madeira, mais conhecida como tesoura, como mostra a imagem a seguir:
A partir disso:
Nomeie os elementos de 1 a 16 da imagem e explique qual é a função de cada um.
Considere ainda que, ao utilizar uma telha de cerâmica nessa estrutura, em que a tesoura vence um vão total de 12m de largura, e a inclinação mínima recomendada para esse tipo de telha é de 20% (i%), qual é a altura de cumeeira?
Padrão de resposta esperado
EQUAÇÃO 1
EQUAÇÃO 2
EQUAÇÃO 3
1) Ripas: peças de madeira de pequena esquadria pregadas sobre os caibros, para sustentação das telhas.
2) Caibros: peças de madeira de pequena esquadria, apoiadas sobre as terças, para sustentação das ripas.
3) Terça: viga de madeira apoiada sobre as tesouras, para sustentação dos caibros.
4) Cumeeira: terça da parte mais alta do telhado.
5) Contrafrechal ou frechal: terça da parte inferior do telhado.
6) Frechal: viga de madeira colocada em todo o perímetro superior da parede de alvenaria de tijolos (respaldo), para amarração e distribuição da carga concentrada da tesoura.
7) Chapuz: pedaço de madeira, geralmente de forma triangular, pregado na asna da tesoura, destinado a suster ou apoiar a terça.
8) Asna, perna ou empena: suporta as terças e dá inclinação da estrutura, conforme o tipo de telha que será utilizada.
9) Linha: peça de alinhamento da tesoura que recebe todos os esforços da tesoura e pela qual é transmitida a estrutura principal da obra.
10) Pendural: elemento vertical de distribuição das cargas do telhado.
11) Escora ou diagonal: elemento oblíquo de distribuição das cargas do telhado.
12) Pontalete, tirante ou suspensório: peça em diagonal destinada ao travamento, que absorve os esforços de tração da tesoura.
13) Ferragens ou estribo: peças metálicas utilizadas para conectar as diferentes partes da tesoura.
14) Ferragem ou cobrejunta: peça de metal utilizada para ligar transversalmente as partes superiores da tesoura.
15) Testeira ou aba: acabamento lateral do telhado, arremate.
16) Mão francesa: elemento oblíquo entre pendural e cumeeira. Serve para aliviar a flexão das terças.
A inclinação mínima recomendada para telhas de cerâmica é de 20% (i%) e, considerando que a tesoura vence um vão de 12m (L), a altura de cumeeira (h) é calculada:
