Os rolamentos são classificados em função do tipo de carga suportada, bem como a partir dos tipos
dos corpos rolantes considerados. Nessas circunstâncias, pode-se encontrar, junto aos fornecedores,
rolamentos de uma carreira de esferas, rolamentos autocompensadores de esferas, rolamentos de
contato angular, rolamentos de rolos, entre outros diversos tipos disponíveis.

A respeito dos tipos dos rolamentos disponíveis comercialmente, analise as afirmativas, a seguir, e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Os rolamentos de contato angular suportam cargas axiais de ambos os lados.
II. ( ) Os rolamentos de agulhas correspondem a rolamentos de rolos cilíndricos com cilindros de
pequena dimensão.
III. ( ) Os rolamentos de rolos cilíndricos suportam cargas axiais de grande intensidade.
IV. ( ) Os rolamentos de esferas de fileira única são utilizados em aplicações que requerem um espaço
radial bastante reduzido.

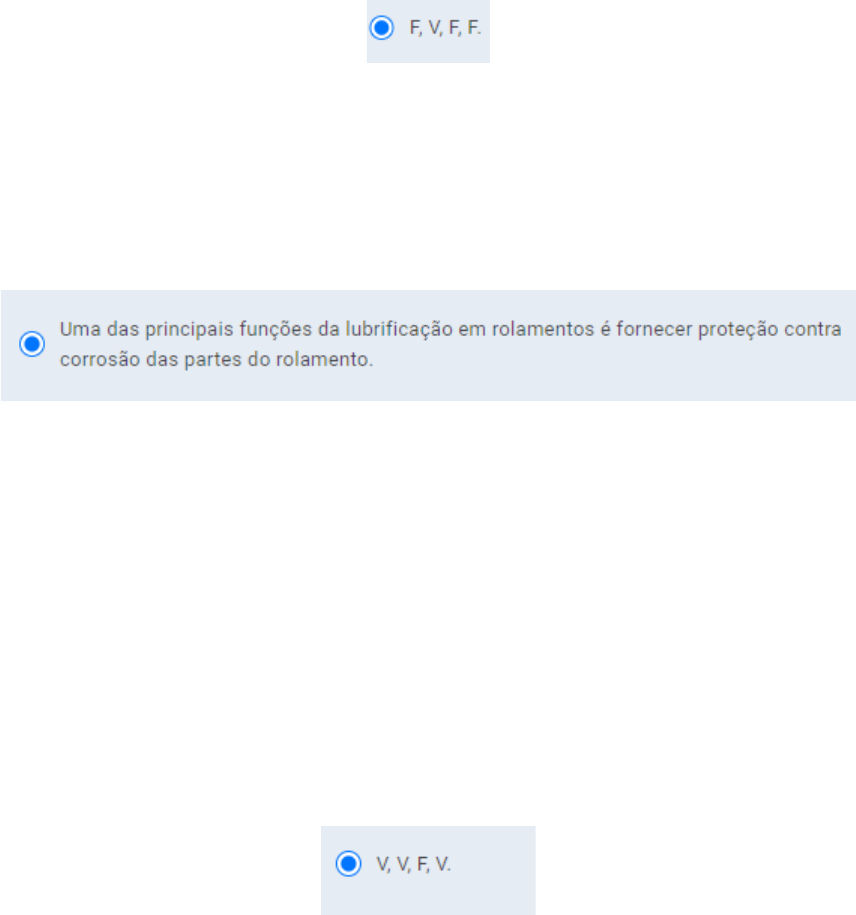

Assinale a alternativa que apresenta a sequência correta.
Dispositivos mecânicos em condição de movimento necessitam sempre de uma lubrificação adequada
objetivando, principalmente, evitar o contato entre as partes metálicas, como também reduzir o atrito e,
por consequência, o desgaste entre as partes envolvidas.

No que tange ao exposto, assinale a alternativa que apresenta a afirmativa correta sobre a lubrificação
nos mancais de rolamentos.
Elementos de apoio, como buchas, guias e mancais, são componentes utilizados em aplicações
práticas que exigem a redução de atrito entre elementos dotados de movimento de rotação. No caso
dos mancais, os quais podem ser classificados como de rolamento ou deslizamento, existe a função
adicional de apoiar eixos.

A respeito das características dos mancais de rolamento, analise as afirmativas, a seguir, e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Os mancais de rolamento apresentam uma baixa exigência à lubrificação.
II. ( ) Os mancais de rolamento possibilitam a não existência de desgaste no eixo.
III. ( ) Os mancais de rolamento não possibilitam uma intercambiabilidade favorável.
IV. ( ) Os mancais de rolamento não permitem cargas tão elevadas, assim como ocorre com os
mancais de deslizamento.

Assinale a alternativa que apresenta a sequência correta.
Os elementos de apoio são extremamente importantes em diversas aplicações da engenharia. A
principal função é reduzir o atrito entre elementos dotados de movimento de rotação. Podem, ainda,
ser divididos em 4 grupos distintos: buchas, guias, mancais de deslizamento e de rolamento.

A partir do exposto, assinale a alternativa que apresenta a afirmativa correta sobre a utilização das
buchas.
Assim como ocorre com a totalidade dos dispositivos e componentes mecânicos, os mancais de
rolamentos apresentam problemas decorrentes do fenômeno da fadiga, desgastes e falhas mecânicas,
vindo a apresentar condição de colapso como resultado dessas situações.

Com base no exposto, analise as asserções, a seguir, e a relação proposta entre elas.

I. O desgaste nos rolamentos decorre, dentre outros fatores, da deficiência na lubrificação e da
presença de partículas abrasivas na carreira dos corpos rolantes.
Pois:
II. Os problemas de corrosão e a patinação (giro em falso) afetam apenas problemas de fadiga nesses
dispositivos.

A seguir, assinale a alternativa correta.
A seleção de um mancal de rolamento contempla, entre outros parâmetros, o diâmetro do eixo, os
diâmetros internos e externos do rolamento, a sua largura, o tipo e a intensidade de carga atuante, a
rotação do eixo e o tipo de lubrificação a ser considerada e efetivamente selecionada.

Considerando o dimensionamento de mancais de rolamentos, analise as afirmativas, a seguir, e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A carga dinâmica equivalente corresponde à combinação simultânea de cargas radiais e axiais
atuantes sobre o rolamento.
II. ( ) A equação da carga dinâmica equivalente contempla, além das cargas radial e axial, fatores
adimensionais para ambas as cargas.
III. ( ) Mesmo havendo a presença de cargas radiais e axiais atuantes sobre o rolamento, seu
dimensionamento deve considerar apenas a carga de maior valor numérico.
IV. ( ) Em alguns tipos de rolamentos, a definição dos fatores de carga depende da relação entre a
carga axial e radial atuantes (Fa/Fr) sobre o rolamento.

Assinale a alternativa que apresenta a sequência correta.
Segundo a metodologia ou método de Melconian, com validade para o dimensionamento dos mancais
de deslizamento, torna-se necessário calcular a vazão de óleo necessária para o correspondente
funcionamento de determinado mancal dessa natureza. Tal vazão depende das dimensões do mancal
(diâmetro e largura) e do coeficiente de atrito, além de um chamado coeficiente de aquecimento.

A respeito do cálculo da vazão de óleo necessária para um mancal de deslizamento de diâmetro 100
mm e largura 100 mm, coeficiente de atrito 0,03 e coeficiente de aquecimento de 6, analise as
afirmativas, a seguir, e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A vazão necessária para o referido mancal, supondo que ele trabalhe em uma rotação de 1000
rpm, vale 260416,6 mm3/s.
II. ( ) A vazão necessária para o referido mancal, supondo que ele trabalhe em uma rotação de 500
rpm, vale 130208,3 mm3/s.
III. ( ) A vazão necessária para o referido mancal não pode ser determinada no presente caso, visto
não haver informações acerca da temperatura do óleo.
IV. ( ) A vazão necessária para o referido mancal é independente da rotação a qual ele venha a ser
submetido.

Assinale a alternativa que apresenta a sequência correta.
Um funcionamento adequado dos mancais de rolamentos depende, principalmente, da forma como
são montados. Nessa fase, uma consulta às recomendações dos fabricantes se torna fundamental,
havendo sempre algumas boas práticas e métodos que devem ser seguidos nessa importante etapa
do projeto.

Sobre a montagem dos mancais de rolamentos, analise as afirmativas a seguir.

I. Na montagem do rolamento, a fixação dele pode ser realizada por dispositivos designados como
buchas de fixação.
II. Na montagem do rolamento, a fixação dele pode ser realizada por dispositivos designados como
contra porcas e arruelas.
III. A montagem de rolamentos não permite o uso de ajustes por interferência.
IV. A montagem de rolamentos deve ser realizada de maneira análoga à montagem dos mancais de
deslizamento.

Está correto o que se afirma em:
Os mancais de deslizamento são formados por uma parte externa, designada como mancal, e uma
parte interna, designada como bucha de deslizamento. Ainda, existe entre essas duas partes uma
camada (película) de lubrificante responsável pelo adequado funcionamento do dispositivo.
 Em relação ao exposto, assinale a alternativa que apresenta a afirmativa correta sobre os tipos de
lubrificação dos mancais de deslizamento.
Os mancais de rolamentos - ou simplesmente rolamentos - são formados, basicamente, a partir de um
anel interno, um anel externo, uma pista de elementos rolantes e um componente para a sustentação
desses elementos rolantes. Em alguns casos, existem os elementos de vedação correspondentes.

Com base no exposto, analise as asserções, a seguir, e a relação proposta entre elas.

I. Os rolamentos são classificados de acordo com o tipo de carga que suportam, ou seja, rolamentos
para cargas axiais, rolamentos para cargas radiais e rolamentos para carregamentos combinados.

Pois:

II. O tipo de corpo rolante (esferas, rolos e agulhas) restringe a aplicação do tipo de carregamento a
ser considerado sobre o rolamento.

A seguir, assinale a alternativa correta.
