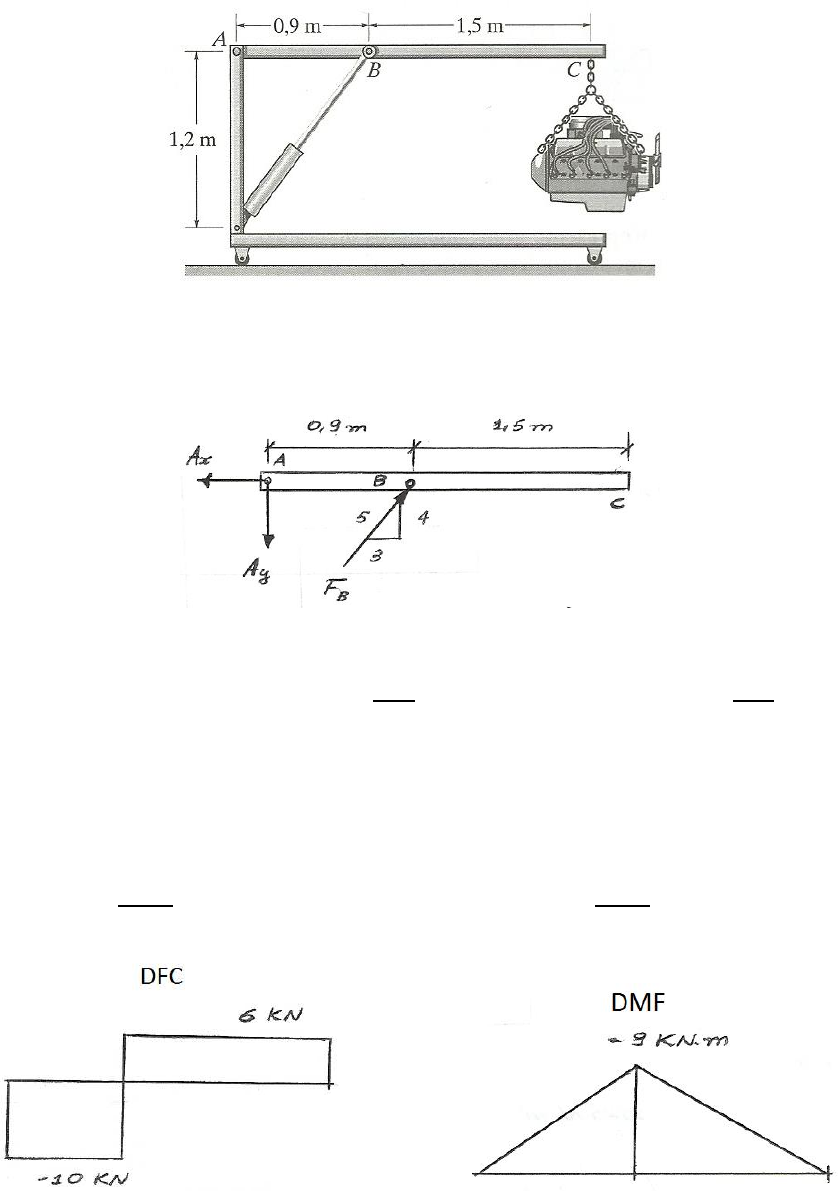

Flexão 269 Resolução: Steven Róger Duarte 6.10. O guindaste de motores é usado para suportar o motor que pesa 6 kN. Represente graficamente os diagramas de força cortante e momento fletor da lança ABC quando ela está na posição horizontal mostrada. Figura 6.10 ∑ ; ∑ ; ∑ 1,2 x 0,6FB – 2,4 x 6 = 0 [1] [2] [3] Resolvendo as equações [1], [2] e [3], obtemos: FB = 20 kN ; Ay = 10 kN ; Ax = 12 kN Seção AB ( ) ; Seção BC ( ) ( ) kN.m ( ) kN.m ( ) ( ) ( ) ( )
