ATIVIDADE 4 - DESENHO TÉCNICO - 51/2023
Período:17/04/2023 08:00 a 05/05/2023 23:59 (Horário de Brasília)
Status:ENCERRADO
Nota máxima:0,50
Gabarito:Gabarito será liberado no dia 06/05/2023 00:00 (Horário de Brasília)
Nota obtida:0,50
1ª QUESTÃO
Segundo Cruz e Amaral (2012), o sistema de projeção utilizado no desenho técnico é o sistema de projeção
ortogonal, pensado e idealizado por Gaspar Monge, que foi um matemático, desenhista e inventor francês
do século XVIII, considerado um dos pais da Geometria Descritiva. Nesse sistema, os elementos dos objetos
são projetados sobre planos por meio de raios projetivos que partem de determinada posição e atingem o
plano de representação. Assim, quando fazemos um desenho baseado no sistema de projeção ortogonal,
ele costuma ter uma associação de três vistas da peça, e, no Brasil, com o uso das normas da ABNT,
representamos utilizando como referência o primeiro diedro.

Fonte: CRUZ, D. C.; AMARAL, L. G. H. Apostila de Geometria Descritiva. Barreiras: UFBA, 2012.

Com base na representação isométrica, indique qual é a única alternativa que representa corretamente a
projeção ortogonal da peça da Figura 1:

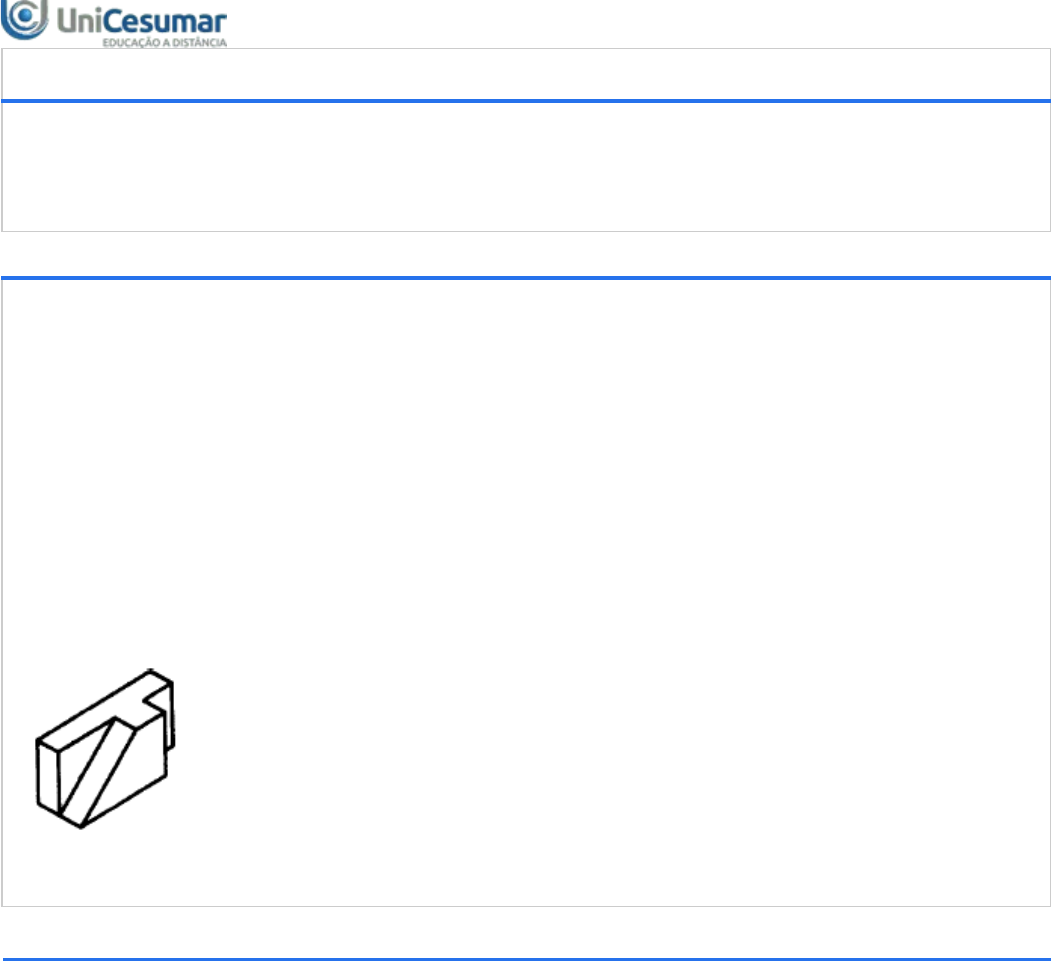

Figura 1 - Peça representada em perspectiva isométrica
Fonte: o autor.
ALTERNATIVAS
14/09/2023, 11:25 Unicesumar - Ensino a Distância
about:blank 2/7
.
2ª QUESTÃO
O método de projeção ortogonal "consiste, basicamente, em representar de modo mais real possível as
dimensões da peça em todas as suas direções, mas, diferentemente do processo em perspectiva, em que
todas as vistas estão unidas, neste processo, elas são separadas visando a uma maior clareza. Ao
analisarmos um projeto feito utilizando o método de projeção ortogonal, nós percebemos que, apesar de
possuir vários desenhos, a separação desses elementos em vistas, resulta em projeto mais limpo e de fácil
compreensão".
Fonte: MONTEIRO, C. V. B. Desenho Técnico. Unicesumar, 2018. p. 119.
Com base na projeção ortogonal representada na Figura 1, indique qual é a única perspectiva isométrica
correta:
Figura 1 - Projeção ortogonal de uma determinada peça
Fonte: o autor.
14/09/2023, 11:25 Unicesumar - Ensino a Distância
about:blank 3/7
ALTERNATIVAS
.
.
3ª QUESTÃO
14/09/2023, 11:25 Unicesumar - Ensino a Distância
about:blank 4/7
De acordo com a ABNT (1994 apud MONTEIRO, 2018, p. 173-174):
"Em desenho de máquinas, temos símbolos que padronizam o tipo de representação, o que ocorre também
na representação das edificações. Elementos que se repetem com frequência, como portas e janelas, são
normalizados visando facilitar a representação. Para melhor compreensão do projeto como um todo, assim
como nos desenhos de peças e máquinas, podemos inserir cortes, vistas e representações de detalhes
tantos quanto necessário. A diferença é que, nas edificações, esses desenhos receberão nomes distintos dos
apresentados nas representações ortogonais de peças.  A forma mais usual de representação de uma
edificação é a planta; esse tipo de representação é entendido como sendo uma projeção ortogonal, em que
um plano secante paralelo ao piso atravessa a edificação a uma altura de aproximadamente 1,5 m do piso
de referência."
Fonte: MONTEIRO, C. V. B. Desenho Técnico. Maringá: UniCesumar, 2018.
Sobre tipos de plantas, analise as afirmativas a seguir:
I. As plantas de situação apresentam ao leitor do projeto como estará disposta a cobertura da edificação;
nessa representação, apresenta-se o tipo de telha e a inclinação do telhado. É o equivalente à vista superior
do desenho.
II. A planta de situação deve conter o norte indicado, as ruas que estão ao entorno da edificação, o desenho
da área do terreno a ser construído, dentre outros dados possíveis.
 III. A planta de locação deve conter, além das distâncias dos afastamentos, as edificações que, porventura, já
estejam construídas no terreno; elementos como rampas e vegetações já existentes também devem ser
representados.
 IV. As plantas de cobertura mostram os detalhes de posição dos pilares, as dimensões dos cômodos, direção
em que as portas e janelas deverão abrir e as ligações da edificação entre os seus cômodos e a área externa
do terreno.
É correto o que se afirma em:
ALTERNATIVAS
I, II e IV, apenas.
II, III e IV, apenas.
IV, apenas.
II, apenas.
II e III, apenas.
4ª QUESTÃO
14/09/2023, 11:25 Unicesumar - Ensino a Distância
about:blank 5/7
Segundo Monteiro (2018, p. 157), "a vista explodida é o conjunto de peças representadas em perspectiva
isométrica, em que todas seguem um mesmo posicionamento referencial para facilitar o entendimento do
procedimento de montagem; esses desenhos são ligados por linhas tracejadas que seguem uma ordem e
alinhamento paralelas aos eixos axonométricos. Na vista explodida, todas as peças são numeradas e
possuem, junto à legenda, a descrição das peças".

Fonte: MONTEIRO, C. V. B. Desenho Técnico. Maringá: UniCesumar, 2018.
Um exemplo de representação de um projeto em vista explodida está disposto na Figura 1:
Figura 1: Representação de um projeto em vista explodida
Fonte: https://www.reposicaoonline.com.br/vista-explodida-furadeira-de-impacto-gsb-20-2/p/v-gsb-20-2.
Acesso em: 28 mar. 2023.
Sobre a representação de vistas explodidas, assinale a alternativa correta:
ALTERNATIVAS
14/09/2023, 11:25 Unicesumar - Ensino a Distância
about:blank 6/7
A Figura 1 não pode ser considerada uma vista explodida, pois ela deve ser considerada como uma representação de
elementos de máquinas.
Uma vista explodida só pode ser aplicada para sistemas mecânicos.
As vistas explodidas são utilizadas para a representação de conjuntos que possuam mais de um elemento, a fim de
ilustrar o posicionamento desses componentes dentro do projeto.
As vistas explodidas não devem apresentar todos os elementos da montagem, pois isso é descrito em uma tabela.
Apenas com a Figura 1 temos informações suficientes para replicar o projeto e poder fabricar um novo conjunto,
pois a vista explodida está mostrando todos os componentes necessários que compõem a furadeira.
5ª QUESTÃO
Segundo Monteiro (2018, p. 159), "os diagramas elétricos são esquemas de desenho que mostram como
deve ser feito o projeto elétrico; para tanto, é necessário ao projetista ter construído previamente a planta
baixa da edificação, pois é a partir dela que, com símbolos normalizados, propostos pela NBR 5444,
definimos quais as condições e elementos necessários à construção do sistema elétrico. O padrão para as
instalações mais simplificadas é o diagrama Unifilar. Nesse tipo de diagrama, são definidas as posições das
tomadas, a menor distância das passagens dos eletrodutos e a posição do quadro de distribuição".
Fonte: MONTEIRO, C. V. B. Desenho Técnico. Maringá: UniCesumar, 2018.
Figura 1 - Representação de instalação elétrica utilizando diagrama unifilar
Fonte: https://portaldaengenharia.com/diagrama-eletrico/diagrama-unifilar/. Acesso em: 15 mar. 2023.
Com base nos conhecimentos de representação de diagramas elétricos unifilares, e tendo como base a
Figura 1, assinale a alternativa correta:
ALTERNATIVAS
14/09/2023, 11:25 Unicesumar - Ensino a Distância
about:blank 7/7
Na Figura 1, pode-se afirmar que existem seis pontos de iluminação em toda a planta baixa.
Na Figura 1, no ambiente "SALA DE ESPERA", pode-se observar que existem duas tomadas a 0,30 m de altura do
solo.
Na Figura 1, pode-se observar que o circuito contém eletrodutos passando pelo piso do ambiente "CONSULTÓRIO" e
"SALA DE ESPERA".
Na Figura 1, pode-se afirmar que os circuitos 1, 2, 3 e 4 possuem condutores de secção transversal (bitola) de 2,5
mm², pois ele é representado por dois traços grandes e um pequeno.
Na Figura 1, pode-se observar que o Quadro de Distribuição está situado dentro do ambiente "BANHEIRO".
