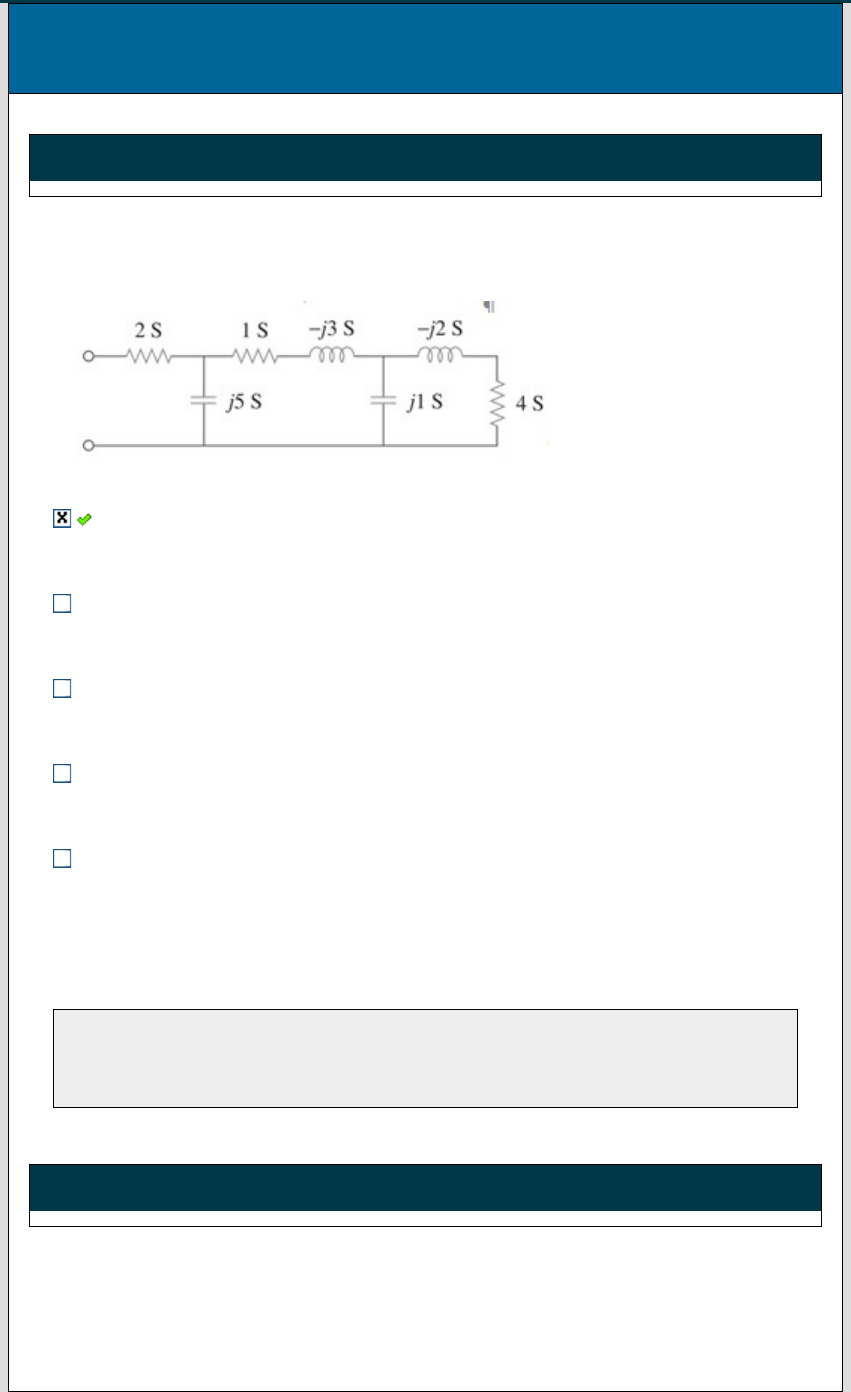

Disc.: INSTALAÇÕES ELÉTRICAS INDUSTRIAIS 1a Questão Acerto: 0,2 / 0,2 A admitância equivalente para o circuito a seguir é de, aproximadamente (ALEXANDER; SADIKU, 2013): 1,67+j0,67 S 0,67+j1,67 S 1,67-j0,67 S 0,67-j1,67 S 1,67+j1,67 S Explicação: A resposta certa é: 1,67+j0,67 S 2a Questão Acerto: 0,2 / 0,2 (Adaptada de: FUNCAB - SISEMA-MG - Engenharia Elétrica - 2013) A NBR 5410/2004 preconiza que, de todo modo, a tensão nominal do sistema SELV ou PELV NÃO pode exceder o limite superior da faixa I das tensões: 15 V em corrente alternada ou 120 V em corrente contínua em ondulação. 50 V em corrente alternada ou 120 V em corrente contínua em ondulação. 12 V em corrente alternada ou 50 V em corrente contínua em ondulação. 12 V em corrente alternada ou 120 V em corrente contínua em ondulação. 15 V em corrente alternada ou 50 V em corrente contínua em ondulação. Explicação: A resposta certa é: 50 V em corrente alternada ou 120 V em corrente contínua em ondulação. 3a Questão Acerto: 0,2 / 0,2 (Defensoria Pública do Rio de Janeiro - Engenheiro Eletricista - FGV - 2014) Considere as afirmativas a seguir a respeito de um circuito elétrico em uma instalação de baixa tensão que possui na sua origem um disjuntor termomagnético em série com um dispositivo a corrente diferencial - DR: I. O disjuntor deverá atuar diante de uma sobrecorrente. II. O DR deverá atuar diante de uma sobrecorrente. III. O disjuntor deverá atuar diante de um curto-circuito Assinale se: Somente a alternativa I estiver correta. Somente as afirmativas I e III estiverem corretas. Somente as afirmativas II e III estiverem corretas. Somente a alternativa II estiver correta. Somente a alternativa III estiver correta. Explicação: A resposta certa é: Somente as afirmativas I e III estiverem corretas. 4a Questão Acerto: 0,2 / 0,2 (Concurso: Universidade Federal do Pará, Cargo - Engenharia Elétrica, CEPS, 2014) Observe o esquema de ligação de uma instalação elétrica na figura a seguir em que se pode observar ligações equipotenciais e o uso do dispositivo de proteção à corrente diferencial residual (DR). Observando essa figura, pode-se determinar que o tipo de esquema de ligação de aterramento é: TT TN-C-S TN-C IT TN-S 9 Explicação: A resposta certa é: TT 5a Questão Acerto: 0,2 / 0,2 (Concurso: Termobahia; Engenheiro de Termelétrica Júnior; 2012; Banca Cesgranrio) O circuito da figura a seguir é composto por uma fonte de corrente alternada com valor I=10 ∠0° A , duas resistências de 10 Ω, uma resistência de 20 Ω, uma reatância capacitiva de -j6 Ω e uma reatância indutiva de j10 Ω. Qual a potência ativa consumida, em watts, por esse circuito? 617 1.404 1.255 1.666 4.000 Explicação: A resposta certa é: 1.255 6a Questão Acerto: 0,2 / 0,2 (COSEAC - Prefeitura Municipal de São Gonçalo/RJ - Engenheiro Eletricista - 2011) A NR 10 determina que toda instalação ou peça condutora que não faça parte dos circuitos elétricos, mas que, eventualmente, possa ficar sob tensão, deve ser aterrada. Tal medida se refere à proteção contra risco de: Descargas atmosféricas. Explosão. Contato. Acumulação de eletricidade estática. Incêndio. Explicação: A resposta certa é: Contato. 7a Questão Acerto: 0,2 / 0,2 (Defensoria Pública do Estado de São Paulo- Engenheiro Eletricista - FCC -2013) Em muitas aplicações, existe a necessidade de se controlar a velocidade ou torque de motores elétricos, tipo motor elétrico de indução trifásico. Um equipamento eletrônico de potência, próprio a essa tarefa é o: Conversor de frequência. IGBT. Soft starter. CLP. Filtro ressonante. Explicação: A resposta certa é: Conversor de frequência. 8a Questão Acerto: 0,2 / 0,2 (Concurso: Prefeitura Municipal de São José dos Campos, Cargo - Engenheiro Eletricista, Banca - VUNESP, 2012) Pretende-se efetuar o projeto de luminotécnica de um recinto que possui 400 m² de área útil, onde é desenvolvida uma atividade cujo nível de iluminamento mínimo é de 150 lux. Assinale a alternativa que apresenta o fluxo luminoso total, considerando que os fatores de depreciação e utilização são 0,8 e 0,75, respectivamente. 150.000 lúmens 100.000 lúmens 125.000 lúmens 200.000 lúmens 75.000 lúmens Explicação: A resposta certa é: 100.000 lúmens 9a Questão Acerto: 0,2 / 0,2 (Concurso: Prefeitura de São José dos Campos; Engenharia Elétrica; 2012; Banca VUNESP) O circuito elétrico apresentado na figura a seguir é alimentado por uma fonte de tensão Vfonte . Assinale a alternativa que apresenta, corretamente, o valor da corrente na carga Icarga , em A. 0,333 ∠ 30° A 1,333 ∠ 120° A 0,333 ∠ 120° A 0,667 ∠ 120° A 0,667 ∠ 30° A Explicação: A resposta certa é: 0,667 ∠ 120° A 10a Questão Acerto: 0,2 / 0,2 (Adaptada de: FCC - Tribunal de Justiça do Estado do Amapá - Engenharia Elétrica - 2014) A figura a seguir corresponde ao número 7 da tabela 33 da NBR 5410 e é identificada como ''método de referência B1'': É CORRETO afirmar que essa tabela da NBR 5410 se refere: Aos tipos de eletroduto em função da previsão de potência do circuito. Aos limites de previsão de carga por tipo de instalação de condutores elétricos. Aos métodos de instalação de condutores elétricos. Aos tipos de condutor elétrico em função da previsão de potência do circuito. À quantidade de condutores por tipo de eletroduto. Explicação: A resposta certa é: Aos métodos de instalação de condutores elétricos.
