ATIVIDADE PRÁTICA DE APRENDIZAGEM

DIMENSIONAMENTO DE ARMADURA LONGITUDINAL DE FLEXÃO EM VIGAS

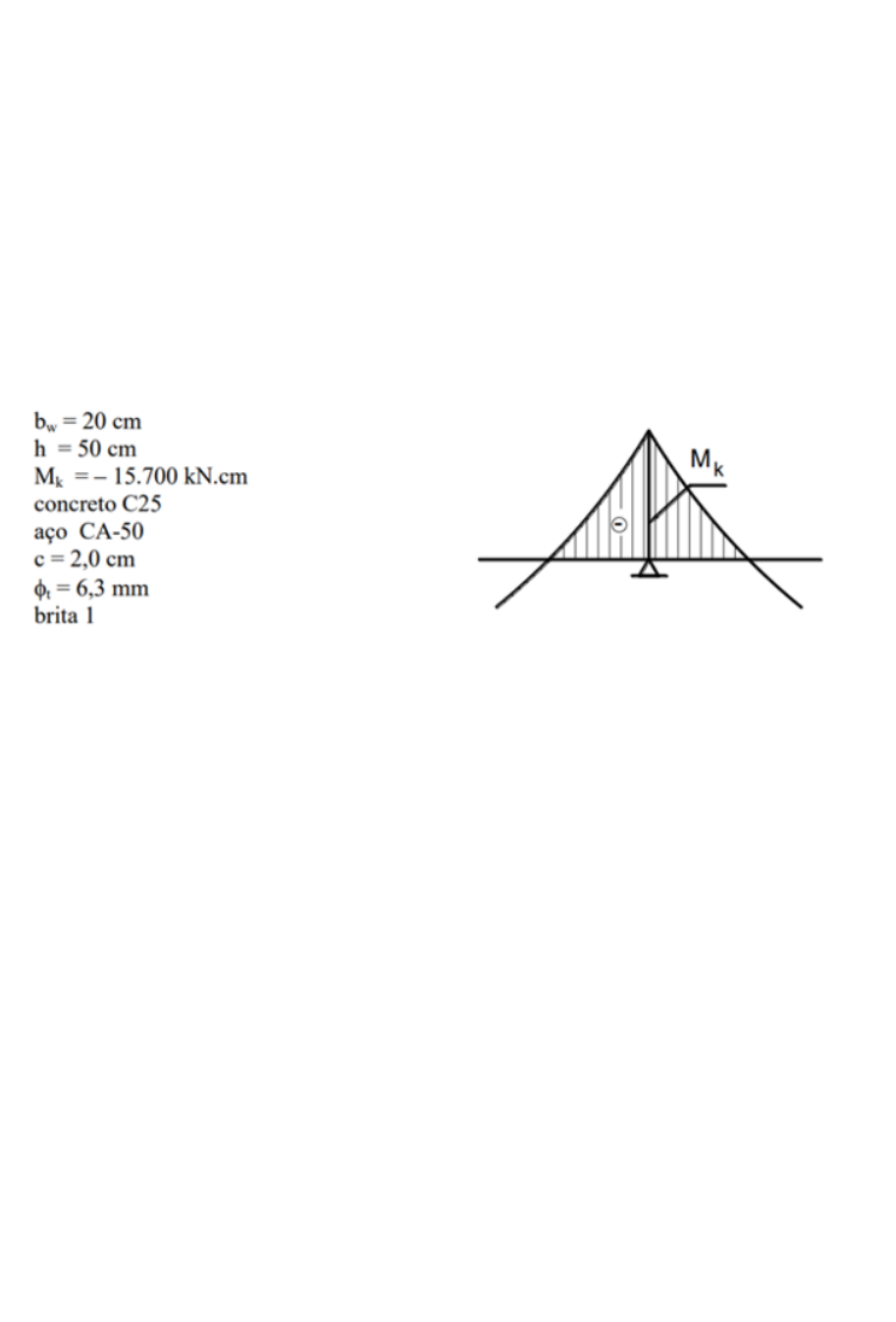

Considere uma viga contínua submetida a um momento fletor negativo no apoio
intermediário.
Os dados são mostrados a seguir:




Com base nos conhecimentos adquiridos nessa disciplina, pede-se:

Md = gf*Mk
Md = 1,1*(-15700)
Md = -21.980 kN.cm

1) Qual é o valor da primeira parcela do momento fletor resistente (M1d) em
kN.cm?

M1d = 0,68*bw*X*fcd*(d-0,4*X)
M1d = 0,68*20*20,25*(d-0,4*X)
M1d = 0,68*20*20,25*(2,5/1,1)*(45-0,4*20,25)
M1d = 18.409 kN.cm
2) Qual é o valor da segunda parcela do momento fletor resistente (M2d) em
kN.cm?

M2d = Md – M1d
M2d = 21980 – 18409
M2d = 3.571 kN.cm

3) Qual é o valor da área de armadura comprimida (As) em cm²?

As = Kslim*M1d/d+M2d/fyd(d-d’)
As = 0,028*18409/45+3571/((50/1,45*(45-3))
As = 13,41 cm²

4) Qual é o valor da área de armadura tracionada (A’s) em cm²?

A’s = M2d/ σ’sd*(d-d’)
A’s = 3571/43,5*(45-3)
A’s = 1,96 cm²
