Questão 1/10 - Desenho Técnico
Leia o texto:
Além der serem muito utilizados para auxiliar em desenhos que possuem ângulos, os esquadros também são excelentes instrumentos para desenhar retas perpendiculares quando usados em conjunto
Fonte: Texto elaborado pelo autor da questão.

Considerando o texto apresentado e os demais conteúdos do livro-base "Desenho Técnico", observe a figura a seguir:

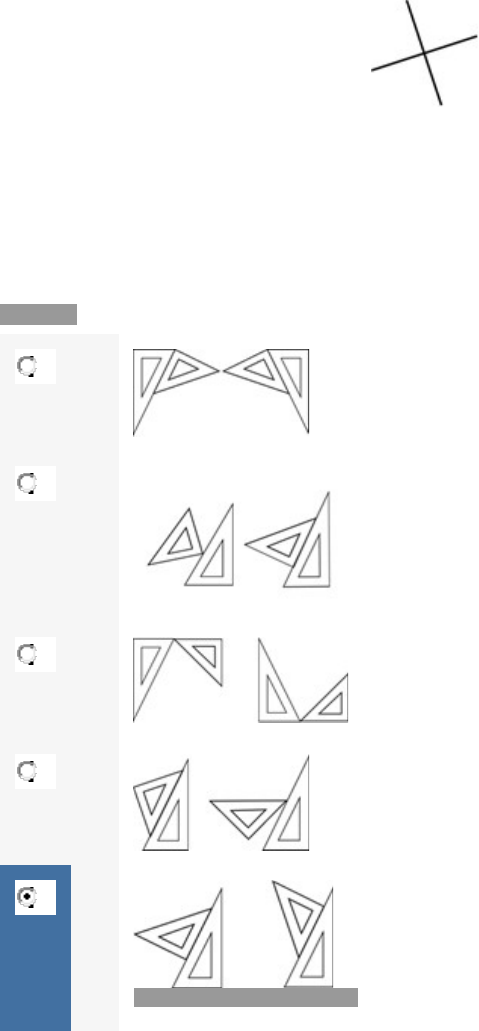

Retas perpendiculares
Fonte: Elaborado pelo autor (2021)
Tendo como base a figura apresentada, assinale a alternativa que apresenta qual é a maneira correta de utilizar os esquadros para se traçar retas perpendiculares iguais à da figura acima.
Nota: 10.0

	A


	B


	C


	D


	E

Você assinalou essa alternativa (E)
Você acertou!
Pela posição dos esquadros, percebe-se que as retas perpendiculares podem ser desenhadas com a posição dos esquadros da alternativa (e), de acordo com o livro-base, p. 55 desta maneira:
Questão 2/10 - Desenho Técnico
Leia o texto:
“[...] o esboço pode ser considerado a parte inicial de um desenho, a estrutura de um todo que será desenvolvido [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 38.
De acordo com texto acima e demais conteúdos do livro-base Desenho Técnico, assinale a alternativa que indica corretamente os materiais mais comuns utilizados para elaborar um esboço.
Nota: 10.0

	A
	Softwares matemáticos e programas computacionais

	B
	Giz, régua, caneta, papel milimetrado

	C
	Papel sulfite, papel-manteiga, lápis, lapiseira, borracha
Você assinalou essa alternativa (C)
Você acertou!
Os materiais comumente usados são papel sulfite ou papel-manteiga, lápis, lapiseiras e borrachas (livro-base, p.38).

	D
	Tinta, cartolina, compasso, esquadro

	E
	Transferidor, compasso, borracha
Questão 3/10 - Desenho Técnico
Leia o excerto do texto:

“Existem diversas definições de desenho. Podemos dizer, por exemplo, que o desenho é a arte de criar formas por meio de linhas ou traços sobre uma superfície geralmente, papel”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 20.
De acordo com o excerto do texto e o livro-base Desenho Técnico, qual é outra definição possível de desenho? Assinale a alternativa correta.
Nota: 10.0

	A
	Arte de representar graficamente formas e ideias.
Você assinalou essa alternativa (A)
Você acertou!
Ressaltando que o desenho é um tipo de linguagem, outra definição possível, “é a de que essa linguagem é a arte de representar graficamente formas e ideias”. (livro-base, p. 20).

	B
	Arte de representar numericamente formas e ideias

	C
	Arte de representar matematicamente formas e postulados

	D
	Arte de representar geograficamente figuras e pensamentos

	E
	Arte de representar graficamente figuras e planos
Questão 4/10 - Desenho Técnico
Leia o texto a seguir:
Para a execução de um desenho técnico na forma manual, muitos materiais podem ser utilizados para auxiliar o projetista no que se refere à qualidade, precisão e orientação do traçado. Bons equipamentos geram desenhos com boa qualidade gráfica, saber a correta aplicação e utilização garante uma boa construção de um desenho técnico.
Fonte: Texto elaborado pelo autor da questão.
De acordo com o do texto apresentado e os conteúdos do livro-base Desenho Técnico, em relação aos instrumentos usados em desenho técnico, analise as proposições a seguir e marque V para as afirmativas verdadeiras ou F para as falsas:
I. ( ) Esquadro é utilizado somente para o traçado de linhas horizontais ou verticais.
II. ( ) Esquadro é utilizado no traçado de linhas retas.
III. ( ) O escalímetro é um instrumento de medição que possui seis escalas (relações matemáticas) prontas.
IV. ( ) A borracha deve ser do tipo macia, sendo a borracha plástica a mais utilizada em desenho técnico.
V. ( ) As réguas que deslizam em guias presas às pranchetas de desenho chamam-se oblíquas.

Agora, assinale a alternativa que apresenta a sequência correta:
Nota: 0.0Você não pontuou essa questão

	A
	V – V – V – V – F
Você assinalou essa alternativa (A)

	B
	F – F – V – V – F

	C
	F – V – V – V – F
A sequência correta é : F – V – V – V – F. O esquadro não serve apenas para linhas horizontais e verticais, linhas inclinadas podem ser construídas com os esquadros. Sim, o esquadro é utilizado para traçar linhas retas. O escalímetro possui seis escalas que são relações matemáticas, tem um formato triangular, o que permite a graduação de seis escalas diferentes. Para desenho técnico, deve se usar uma borracha de boa qualidade, sendo a plástica a mais utilizada. As réguas que deslizam em guias presas às pranchetas de desenho chamam-se réguas paralelas. (livro-base, p.49, 50, 51).

	D
	V – F – V – V – F

	E
	V – V – F – F – F
Questão 5/10 - Desenho Técnico
Considere o Texto a seguir:
Dentre os instrumentos para desenhos à mão livre estão os lápis e as lapiseiras, entretanto, para trabalhar com desenho técnico, a lapiseira é melhor, pois mantém uma espessura uniforme durante o traçado. Por esta razão o projetista deve ficar atento a escolha do grafite ideal para maior precisão e limpeza no trabalho.
Fonte: Texto elaborado pelo autor da questão.
De acordo com o texto apresentado e os conteúdos do livro-base "Desenho Técnico", analise as afirmativas a seguir sobre os grafites utilizados nas lapiseiras e marque V para as afirmativas verdadeiras e F para as falsas.
I.  (  ) As graduações-padrão dos grafites variam conforme a dureza H e o grau de preto.
II. (  ) Quanto maior for o número do grafite H, mais claro e duro será o traço.
III.(  ) Quanto menor for o número B, mais preto e macio será traço.
IV. (  ) Caso se use lápis, é interessante que tenha, ao menos, os lápis 2B, 4B e 6B para os esboços.

Agora, assinale a alternativa que apresenta a sequência correta:
Nota: 0.0Você não pontuou essa questão

	A
	V - F - V - F

	B
	F - V - V - F

	C
	V - V - V - F
Você assinalou essa alternativa (C)

	D
	F - V - V - V

	E
	V - V - F - V
A sequência correta é V -V -F -V
Apenas as afirmativas I, II e IV são verdadeiras: "As graduações-padrão variam conforme a dureza (H — do inglês hard) e o grau de preto (B— do inglês black). Assim, quanto maior for o número do grafite H, mais claro e duro será o traço e, quanto maior for o número B, mais preto e macio será o traço. Ao utilizar um lápis, é interessante que 0 projetista tenha, ao menos, os lápis 28, 4B e 68 para os esboços" (livro-base, p.48).
Questão 6/10 - Desenho Técnico
“[...] os desenhos técnicos devem ser feitos por profissionais capazes de entender e representar a ideia de um produto por meio de formas, dimensões e posições [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 23.

Conforme o excerto e sobre o conceito de visão espacial estudado no livro-base Desenho Técnico, qual das alternativas representa corretamente a vista superior do objeto alvo? Assinale a alternativa correta.

Objeto alvo
 Fonte: Elaborado pelo autor (2021)
Nota: 10.0

	A


	B


	C

Você assinalou essa alternativa (C)
Você acertou!
Ao observarmos o objeto alvo, percebe-se que a figura da alternativa (c) representa melhor a vista superior, é por meio desse conhecimento que o desenhista técnico desenvolve a visual-espacial e percebe as diversas posições do objeto alvo. (livro-base, p.25).

	D


	E

Questão 7/10 - Desenho Técnico
Leia a afirmação:
Ao elaborar um desenho técnico, o projetista deve usar borrachas que sejam de boa qualidade.
Fonte: Texto elaborado pelo autor.
De acordo com a afirmação do texto e os demais conteúdos do livro-base Desenho Técnico, além da borracha e lápis-borracha, assinale a alternativa que apontaqual outro instrumento utilizado para apagar e reparar erros nos desenhos.
Nota: 10.0

	A
	Mata-risco

	B
	Mata-erro

	C
	Mata-gato
Você assinalou essa alternativa (C)
Você acertou!
“Outro instrumento que garante a precisão na hora de apagar traços auxiliares ou reparar erros em áreas pequenas é o 'mata-gato', uma chapa de rasura em alumínio”. (livro-base, p.50).

	D
	Caneta-borracha

	E
	Corretivo em fita
Questão 8/10 - Desenho Técnico
Leia o excerto do texto:
“O compasso é um instrumento utilizado para desenhar circunferências e arcos, realizar operações de rebatimento e auxiliar na construção de desenhos feitos com esquadro [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 52.
De acordo com o texto apresentado e os demais conteúdos do livro-base Desenho Técnico sobre os instrumentos utilizados para desenhos à mão, assinale a alternativa que apresenta a principal característica do compasso de precisão em relação ao compasso normal.

Nota: 10.0

	A
	Possui ajuste que mantém constante a abertura do instrumento
Você assinalou essa alternativa (A)
Você acertou!
O "compasso de precisão se diferencia do normal pela existência de um mecanismo composto de uma haste transversal roscado vinculado aos braços do compasso". Esse mecanismo permite ajustar e manter constante e fixa a abertura do instrumento. (livro-base, p. 52).

	B
	Pode ser usado com qualquer tipo de grafite

	C
	Possui sistema de deslizante flexível sem ajuste

	D
	Não necessita de ajuste nas hastes

	E
	A diferença é apenas no valor ou preço do produto
Questão 9/10 - Desenho Técnico
Leia o excerto de texto:
“[...] na arquitetura, na engenharia e no desenho industrial, os desenhos técnicos devem ser feitos por profissionais capazes de entender e representar a ideia de um produto por meio de formas, dimensões e posições [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 23.

Considerando o texto apresentado e os demais conteúdos do livro-base Desenho Técnico sobre o conceito de visão espacial, observe a figura a seguir e depois responda:
Peça produzida
 Fonte: Elaborado pelo autor (2021)
Qual alternativa representa corretamente a vista frontal da peça produzida? Assinale a alternativa correta.
Nota: 10.0

	A


	B


	C

Você assinalou essa alternativa (C)
Você acertou!
Ao comparar a posição da peça da alternativa (c), com a peça produzida, pode-se verificar que são correspondentes, essa capacidade desenvolve habilidades em lidar com formas, tamanhos, distância, volumes e movimento (livro-base, p.23).

	D


	E

Questão 10/10 - Desenho Técnico
Leia a passagem do texto:
“O grafite do compasso deve estar sempre apontado e alinhado à ponta-seca, a fim de conferir maior precisão ao desenho [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 52.
Considerando o texto e os demais conteúdos do livro-base "Desenho Técnico", quais são os dois tipos de grafite para compasso recomendados aos projetistas? Assinale a alternativa correta.
Nota: 10.0

	A
	F ou H e 7B

	B
	5H e 4B

	C
	3H e 8B

	D
	3H ou 4H e 4B

	E
	2H ou 3H e 2B
Você assinalou essa alternativa (E)
Você acertou!
É recomendável que o projetista tenha pelo menos dois tipos de grafite: um duro, para os traços auxiliares (como 2 ou 3H), e outro escuro e mole, para a finalização como o (2B), de acordo com o livro-base, p. 50.
Questão 1/10 - Desenho Técnico
Leia o texto a seguir:
Tanto o lápis como a lapiseira podem ser utilizados para o desenho técnico feitos à mão, entretanto, em ambos os casos, “As graduações-padrão variam conforme a dureza (H — do inglês hard) e o grau de preto (B — do inglês black) [...]”
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 48.
De acordo com o texto e demais conteúdos do livro-base Desenho Técnico, assinale a alternativa que apresenta corretamente as características do grafite quanto à dureza H e ao grau de preto B.
Nota: 10.0

	A
	Quanto menor for o número do grafite H, mais claro e macio será o traço e, quanto maior for o número B, mais claro e macio será o traço

	B
	Quanto maior for o número do grafite H, mais escuro e duro será o traço e, quanto menor for o número B, mais preto e duro será o traço

	C
	Quanto menor for o número do grafite H, mais escuro e duro será o traço e, quanto maior for o número B, mais claro e macio será o traço

	D
	Quanto maior for o número do grafite H, mais claro e duro será o traço e, quanto maior for o número B, mais preto e macio será o traço
Você assinalou essa alternativa (D)
Você acertou!
"As características e dureza e grau de preto são determinados: Quanto maior for o número do grafite H, mais claro e duro será o traço e, quanto maior for o número B, mais preto e macio será o traço" (livro-base, p.48).

	E
	Quanto menor for o número do grafite H, mais escuro e duro será o traço e, quanto maior for o número B, mais claro e macio será o traço
Questão 2/10 - Desenho Técnico
Considere o excerto de texto a seguir:
“Para os desenhos com a ajuda de instrumentos, que normalmente requerem mais precisão, as melhores opções são os lápis HB, F ou H e 2H [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 48.
Também é indicado para os desenhos o uso de lapiseiras. De acordo com o excerto de texto apresentado e os demais conteúdos do livro-base Desenho Técnico, marque a alternativa com a combinação das lapiseiras mais indicadas para a elaboração de desenhos.
Nota: 10.0

	A
	0.2 – 0.3 – 0.5 – 0.7

	B
	0.3 – 0.5 – 0.6 – 0.7

	C
	0.2 – 0.4 – 0.5 – 0.9

	D
	0.2 – 0.3 – 0.5 – 0.9

	E
	0.3 – 0.5 – 0.5 – 0.9
Você assinalou essa alternativa (E)
Você acertou!
É indicado também o uso de uma combinação de lapiseiras (0.3, 0.5, 0. 7 e 0.9) e grafites, a fim de aumentar as possibilidades de espessuras e cores de linhas. (livro-base, p.48).
Questão 3/10 - Desenho Técnico
Leia o texto:
Foi estudado que “[...] alguns tipos de desenhos podem ser identificados, como esboço e croqui, desenho preliminar e desenho definitivo”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 37.
Conforme o fragmento de texto acima e o livro-base Desenho Técnico, relaciona corretamente, esboço e croqui, desenho preliminar e desenho definitivo às suas corretas definições.
1.  Esboço e croqui
2.  Desenho preliminar
3.  Desenho definitivo

(   )      Representação gráfica empregada nos estágios intermediários da elaboração do projeto, ainda sujeita a alterações. Corresponde ao anteprojeto.
(   )      Representações rápidas que, normalmente, caracterizam os estágios iniciais da elaboração de um projeto, podendo, entretanto, servir à representação de elementos existentes ou à execução de obras.
(   )      Integra a solução final do projeto, contendo os elementos necessários à sua compreensão, de modo a poder servir à execução. Trata-se do projeto executivo.
Agora, assinale a sequência correta:
Nota: 10.0

	A
	1 – 2 – 3

	B
	3 – 2 – 1

	C
	1 – 3 – 2

	D
	3 – 1 – 2

	E
	2 – 1 – 3
Você assinalou essa alternativa (E)
Você acertou!
A sequência correta é 2-1-3, cuja justificativa é:
" Desenho preliminar — Representação gráfica empregada nos estágios intermediários da elaboração do projeto, ainda sujeita a alterações. Correspondeao anteprojeto. Esboço e croqui — Representações rápidas que, normalmente, caracterizam os estágios iniciais da elaboração de um projeto, podendo, entretanto, servir à representação de elementos existentes ou à execução de obras.
Desenho definitivo — Integra a solução final do projeto, contendo os elementos necessários à sua compreensão, de modo a poder servir à execução. Trata-se do projeto executivo"(livro-base, p. 37).
Questão 4/10 - Desenho Técnico
Leia o texto a seguir:
Um elemento que deve estar presente no desenho é a legenda. Ela traz informações valiosas que auxiliam na identificação do conteúdo do desenho técnico, pois este precisa ser extremamente organizado a fim de trazer todas as informações necessárias para a elaboração e controle dos projetos.
Fonte: Texto elaborado pelo autor da questão.
Conforme o texto apresentado e os conteúdos do livro-base " Desenho Técnico" sobre as legendas, leia as alternativas a seguir e assinale V para as afirmativas verdadeiras e F para as falsas
I. ( ) Local e data não são obrigatórios, visto que os desenhos sofrem alterações.
II. ( ) O diedro só deve ser indicado quando a projeção for no 3º diedro.
III. ( ) O comprimento da legenda deve ser de 175mm para as folhas A0 e A1.

Assinale a alternativa que apresenta a sequência correta:
Nota: 10.0

	A
	V – V – F

	B
	V – F – F

	C
	F – V – V

	D
	F – V – F

	E
	F – F – V
Você assinalou essa alternativa (E)
Você acertou!
A sequência correta é F – F – V. A NBR 10582 contempla as informações que devem constar na legenda, a saber: responsável pelo conteúdo do desenho; local, data e assinatura; nome e localização do projeto; conteúdo do desenho; escala; número do desenho; designação da revisão; indicação do método de projeção (1º ou 3º diedro); unidade utilizada no desenho. O comprimento da legenda é de 175mm para as folhas A0 e A1 (livro-base, p.80).
Questão 5/10 - Desenho Técnico
Leia o texto a seguir:
 Desde o tempo das cavernas, o desenho é utilizado como forma de comunicação não verbal, ou seja, é um antigo recurso de comunicação.
Fonte: Texto elaborado pelo autor.
De acordo com o texto acima e os demais conteúdos do livro-base Desenho Técnico, assinale a alternativa que indica o que o desenho pode ser considerado.
Nota: 0.0Você não pontuou essa questão

	A
	Uma associação gráfica
Você assinalou essa alternativa (A)

	B
	Uma manifestação biológica

	C
	Uma linguagem
"O desenho é considerado uma linguagem, e possivelmente a mais antiga. É uma linguagem de alcance universal, usada desde a época das cavernas e ainda hoje um importante recurso de comunicação não verbal" (livro-base, p.20).

	D
	Uma inteligência espacial

	E
	Uma expressão arquitetônica
Questão 6/10 - Desenho Técnico
Leia o fragmento do texto:
 “[...] existem vários softwares que facilitam a criação e apresentação de desenhos técnicos. Porém, nas áreas de atuação das diversas especialidades de engenharia, os primeiros desenhos que darão início a viabilização das ideias são elaborados à mão livre e chamados de esboços ou croqui.”
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em RIBEIRO, Antônio Clélia, PERES, Mauro Pedro, IZIDORO, Nacir. Desenho técnico e AutoCAD. São Paulo: Pearson Education do Brasil, 2013. p.4.
Considerando o fragmento do texto apresentado e os demais conteúdos do livro-base "Desenho Técnico", sobre as as regras para incrementar um processo de desenho à mão livre, analise as afirmativas a seguir e assinale com V as afirmativas verdadeiras e com F as falsas.
I. (  ) Estudar a combinação de vistas que melhor descrevem o objeto a ser representado
II. (  ) Estudar o posicionamento das vistas na folha de desenho, bem como a orientação de todo o conjunto, optando pelo formato e pela orientação do papel mais adequados.
III. (  ) Desenhar apenas com traço próprio as linhas convencionais, a fim de facilitar a interpretação
IV. (  ) Desenhar, em todas as vistas onde existam, as linhas correspondentes às projeções que serão representadas.

Agora, assinale a alternativa que apresenta a sequência correta:
Nota: 10.0

	A
	V, V, F, F.

	B
	V, V, V, F.

	C
	F, V, F, V

	D
	F, V, V, F

	E
	V, V, F, V
Você assinalou essa alternativa (E)
Você acertou!
A sequência correta é V, V, F, V. As afirmativas verdadeiras são as I, II e IV, pois "ao fazer um desenho a mão livre, dentre as regras, o desenhista deve se atentar a: Estudar a combinação de vistas que melhor descrevem o objeto a ser representado. Estudar o posicionamento das vistas na folha de desenho, bem como a orientação de todo o conjunto, optando pelo formato e pela orientação do papel mais adequados. Desenhar, em todas as vistas onde existam, as linhas correspondentes às projeções que serão representadas (livro-base, p. 39 - 40). Por essas mesmas razões a afirmativa III é falsa.
Questão 7/10 - Desenho Técnico
Leia o excerto do texto:

“Existem diversas definições de desenho. Podemos dizer, por exemplo, que o desenho é a arte de criar formas por meio de linhas ou traços sobre uma superfície geralmente, papel”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 20.
De acordo com o excerto do texto e o livro-base Desenho Técnico, qual é outra definição possível de desenho? Assinale a alternativa correta.
Nota: 10.0

	A
	Arte de representar graficamente formas e ideias.
Você assinalou essa alternativa (A)
Você acertou!
Ressaltando que o desenho é um tipo de linguagem, outra definição possível, “é a de que essa linguagem é a arte de representar graficamente formas e ideias”. (livro-base, p. 20).

	B
	Arte de representar numericamente formas e ideias

	C
	Arte de representar matematicamente formas e postulados

	D
	Arte de representar geograficamente figuras e pensamentos

	E
	Arte de representar graficamente figuras e planos
Questão 8/10 - Desenho Técnico
Leia a afirmação:
Há dois tipos básicos de desenho, o desenho artístico e o desenho técnico. Os desenhos técnicos, por sua vez, se subdividem em dois grandes grupos, projetivos e não projetivos.
Fonte: Texto elaborado pelo autor.
De acordo com a afirmação e o conteúdo do livro-base Desenho Técnico, assinale qual das opções faz parte do grupo de desenhos não projetivos.
Nota: 10.0

	A
	Planta de um edifício

	B
	Desenho mecânico

	C
	Projeto elétrico

	D
	Desenho de um Fluxograma
Você assinalou essa alternativa (D)
Você acertou!
“Os desenhos não projetivos, em geral, correspondem a demandas resultantes de cálculos algébricos e compreendem gráficos, esquemas, diagramas, fluxogramas e afins”. (livro-base, p. 26).

	E
	Desenho de mobiliário
Questão 9/10 - Desenho Técnico
Atente-se para o texto:
“[...] Os desenhos técnicos se subdividem em dois grandes grupos não projetivos e projetivos [...]”
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 26.
De acordo com a afirmação acima e demais conteúdos do livro-base: Desenho Técnico, assinale a alternativa que indica qual das opções faz parte do grupo de desenhos projetivos.
Nota: 10.0

	A
	Desenho elétrico/eletrônico
Você assinalou essa alternativa (A)
Você acertou!
Os desenhos projetivos “[...] são resultantes de projeções de determinado objeto em um ou mais planos de projeção. Correspondem às Vistas ortográficas e perspectivas [...]”. “[...] os de desenhos técnicos mais comuns são: desenho mecânico; desenho arquitetônico; desenho de máquinas; desenho de mobiliário; desenho de estruturas; desenho de Objetos; desenho elétrico/eletrônico; desenho de tubulações. (livro-base, p.26, 27).

	B
	Gráficos

	C
	Cálculos algébricos

	D
	Fluxogramas

	E
	Plano cartesiano
Questão 10/10 - Desenho Técnico
Leia o texto:
O desenho apresenta seu papel nas diversas fases de um projeto, as quais costumam ter quatro fases sequenciaise bem distintas.
Fonte: Texto elaborado pelo autor.
De acordo com o texto acima e as fases estudadas no livro-base Desenho Técnico, assinale a alternativa que apresenta a sequência correta das quatro fases de um desenho.
Nota: 10.0

	A
	Desenvolvimento de conceitos, Compromissos, Identificação do problema, Modelos e protótipos

	B
	Compromissos, Desenvolvimento de conceitos, Identificação do problema, Modelos e protótipos

	C
	Identificação do problema, Compromissos, Desenvolvimento de conceitos, Modelos e protótipos

	D
	Identificação do problema, Desenvolvimento de conceitos, Compromissos, Modelos e protótipos
Você assinalou essa alternativa (D)
Você acertou!
De acordo com o livro-base, p. 36, as quatro fases de um desenho, na sequência são:
Fase 1 - Identificação do problema
Fase 2 - Desenvolvimento de conceitos
Fase 3 - Compromissos
Fase 4 - Modelos e protótipos

	E
	Modelos e protótipos, Compromissos, Identificação do problema, Desenvolvimento de conceitos
Questão 1/10 - Desenho Técnico
Leia o texto a seguir:
 Desde o tempo das cavernas, o desenho é utilizado como forma de comunicação não verbal, ou seja, é um antigo recurso de comunicação.
Fonte: Texto elaborado pelo autor.
De acordo com o texto acima e os demais conteúdos do livro-base Desenho Técnico, assinale a alternativa que indica o que o desenho pode ser considerado.
Nota: 10.0

	A
	Uma associação gráfica

	B
	Uma manifestação biológica

	C
	Uma linguagem
Você assinalou essa alternativa (C)
Você acertou!
"O desenho é considerado uma linguagem, e possivelmente a mais antiga. É uma linguagem de alcance universal, usada desde a época das cavernas e ainda hoje um importante recurso de comunicação não verbal" (livro-base, p.20).

	D
	Uma inteligência espacial

	E
	Uma expressão arquitetônica
Questão 2/10 - Desenho Técnico
Leia o texto a seguir:
Depois de aprovado, o desenho que corresponde à solução final do projeto será executado pelo desenhista técnico. O desenho técnico definitivo, também chamado de desenho para execução, contém todos os elementos necessários à sua compreensão.
Fonte: Texto elaborado pelo autor da questão.
De acordo com o texto apresentado e demais conteúdos do livro-base Desenho Técnico, analise as afirmações que correspondem ao conceito de desenho definitivo, e assinale V para as afirmativas verdadeiras e F para as afirmativas falsas:
 I.  (   ) Deve conter cortes, vistas e perspectivas.
II. (   ) Pode ser representado por plantas baixas, sistemas estruturais.
III. (   ) Pode sofrer alterações.
IV. (   ) Normalmente apresenta ideia rápida e compõe os estudo preliminares.

Agora assinale a alternativa que apresenta a sequência correta:
Nota: 10.0

	A
	V, V, F, F
Você assinalou essa alternativa (A)
Você acertou!
A sequência correta é V, V, F, F. Apenas as afirmativas I e II são verdadeiras: No desenho definitivo, todas as informações referentes ao projeto devem estar presentes, como, cortes, vistas e perspectivas. Em arquitetura, é composto de plantas baixas, cortes, elevações, sistema estrutural, projetos de hidráulica e elétrica, e afins (livro-base, p.39). As alterações mencionadas na afirmativa III são executadas no desenho preliminar, por isso ela é falsa; e no desenho croqui ou esboço é que se apresentam as ideias iniciais do projeto, o que explica por que a afirmativa IV é falsa.  (livro-base, p.38)

	B
	V, F, V, F

	C
	F, V, F, V

	D
	F, V, V, V

	E
	V, V, V, F
Questão 3/10 - Desenho Técnico
Leia o texto a seguir:
Em uma das etapas de um projeto, uma equipe de engenheiros e arquitetos recolheu todas as informações necessárias sobre um produto qualquer, definiu os prazos, os custos e traçou todos os objetivos.
Fonte: Texto elaborado pelo autor.
Com base no texto e nos demais conteúdos do livro-base Desenho Técnico, assinale a alternativa que indica em qual das fases é realizado o recolhimento das informações necessárias sobre o produto em questão, definição dos objetivos, prazos, custos e afins.
Nota: 10.0

	A
	Identificação do problema
Você assinalou essa alternativa (A)
Você acertou!
De acordo com o livro-base p. 36 é na etapa de  Identificação do problema "que se recolhem todas as informações necessárias sobre o produto em questão e se definem os objetivos, prazos, custos e afins".

	B
	Compromissos

	C
	Desenvolvimento de conceitos

	D
	Modelos e protótipos

	E
	Desenho definitivo
Questão 4/10 - Desenho Técnico
Leia o excerto do texto:
“O compasso é um instrumento utilizado para desenhar circunferências e arcos, realizar operações de rebatimento e auxiliar na construção de desenhos feitos com esquadro [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 52.
De acordo com o texto apresentado e os demais conteúdos do livro-base Desenho Técnico sobre os instrumentos utilizados para desenhos à mão, assinale a alternativa que apresenta a principal característica do compasso de precisão em relação ao compasso normal.

Nota: 10.0

	A
	Possui ajuste que mantém constante a abertura do instrumento
Você assinalou essa alternativa (A)
Você acertou!
O "compasso de precisão se diferencia do normal pela existência de um mecanismo composto de uma haste transversal roscado vinculado aos braços do compasso". Esse mecanismo permite ajustar e manter constante e fixa a abertura do instrumento. (livro-base, p. 52).

	B
	Pode ser usado com qualquer tipo de grafite

	C
	Possui sistema de deslizante flexível sem ajuste

	D
	Não necessita de ajuste nas hastes

	E
	A diferença é apenas no valor ou preço do produto
Questão 5/10 - Desenho Técnico
Leia o texto a seguir:
Para a execução de um desenho técnico na forma manual, muitos materiais podem ser utilizados para auxiliar o projetista no que se refere à qualidade, precisão e orientação do traçado. Bons equipamentos geram desenhos com boa qualidade gráfica, saber a correta aplicação e utilização garante uma boa construção de um desenho técnico.
Fonte: Texto elaborado pelo autor da questão.
De acordo com o do texto apresentado e os conteúdos do livro-base Desenho Técnico, em relação aos instrumentos usados em desenho técnico, analise as proposições a seguir e marque V para as afirmativas verdadeiras ou F para as falsas:
I. ( ) Esquadro é utilizado somente para o traçado de linhas horizontais ou verticais.
II. ( ) Esquadro é utilizado no traçado de linhas retas.
III. ( ) O escalímetro é um instrumento de medição que possui seis escalas (relações matemáticas) prontas.
IV. ( ) A borracha deve ser do tipo macia, sendo a borracha plástica a mais utilizada em desenho técnico.
V. ( ) As réguas que deslizam em guias presas às pranchetas de desenho chamam-se oblíquas.

Agora, assinale a alternativa que apresenta a sequência correta:
Nota: 10.0

	A
	V – V – V – V – F

	B
	F – F – V – V – F

	C
	F – V – V – V – F
Você assinalou essa alternativa (C)
Você acertou!
A sequência correta é : F – V – V – V – F. O esquadro não serve apenas para linhas horizontais e verticais, linhas inclinadas podem ser construídas com os esquadros. Sim, o esquadro é utilizado para traçar linhas retas. O escalímetro possui seis escalas que são relações matemáticas, tem um formato triangular, o que permite a graduação de seis escalas diferentes. Para desenho técnico, deve se usar uma borracha de boa qualidade, sendo a plástica a mais utilizada. As réguas que deslizam em guias presas às pranchetas de desenho chamam-se réguas paralelas. (livro-base, p.49, 50, 51).

	D
	V – F – V – V – F

	E
	V – V – F – F – F
Questão 6/10 - Desenho Técnico
Leia o texto a seguir:
Tanto o lápis como a lapiseira podem ser utilizados para o desenho técnico feitos à mão, entretanto, em ambos os casos, “As graduações-padrão variam conforme a dureza (H — do inglês hard) e o grau de preto (B — do inglês black) [...]”
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA,I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 48.
De acordo com o texto e demais conteúdos do livro-base Desenho Técnico, assinale a alternativa que apresenta corretamente as características do grafite quanto à dureza H e ao grau de preto B.
Nota: 10.0

	A
	Quanto menor for o número do grafite H, mais claro e macio será o traço e, quanto maior for o número B, mais claro e macio será o traço

	B
	Quanto maior for o número do grafite H, mais escuro e duro será o traço e, quanto menor for o número B, mais preto e duro será o traço

	C
	Quanto menor for o número do grafite H, mais escuro e duro será o traço e, quanto maior for o número B, mais claro e macio será o traço

	D
	Quanto maior for o número do grafite H, mais claro e duro será o traço e, quanto maior for o número B, mais preto e macio será o traço
Você assinalou essa alternativa (D)
Você acertou!
"As características e dureza e grau de preto são determinados: Quanto maior for o número do grafite H, mais claro e duro será o traço e, quanto maior for o número B, mais preto e macio será o traço" (livro-base, p.48).

	E
	Quanto menor for o número do grafite H, mais escuro e duro será o traço e, quanto maior for o número B, mais claro e macio será o traço
Questão 7/10 - Desenho Técnico
Leia ao texto a seguir:

“O desenho pode ser à mão livre (esboço ou croqui), com instrumentos apropriados, e computadores, quando os desenhos são feitos por meio de um computador, utilizam-se e softwares de desenho e projeto, como o software CAD, Photoshop e Illustrator".
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 22.
De acordo com o texto e demais conteúdos do livro-base Desenho Técnico, assinale a alternativa que indica o significado em português de CAD.
Nota: 10.0

	A
	Desenho Auxiliando o Computador

	B
	Desenho Analítico Computadorizado

	C
	Desenho Assistido por Computador
Você assinalou essa alternativa (C)
Você acertou!
CAD do inglês (computer-aided design), que em português significa desenho assistido por computador. (livro-base, p.22).

	D
	Desenho Analítico Cartográfico

	E
	Desenho Analógico da Computação
Questão 8/10 - Desenho Técnico
Leia o texto a seguir:
 Para o traçado de linhas horizontais e paralelas, “[...] além da régua tradicional, de 30 centímetros, podem ser usadas a régua paralela e a régua T [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 50.
Considerando o texto apresentado e os demais conteúdos do livro-base Desenho Técnico a respeito dos instrumentos utilizados para desenhos à mão, assinale a alternativa que apresenta quais são as características da régua T.
Nota: 10.0

	A
	Esse tipo de régua é apoiado no canto da mesa ou na prancheta

	B
	Esse tipo de régua é fixado na lateral da mesa ou da prancheta

	C
	A régua T é somente apoiada na lateral da mesa
Você assinalou essa alternativa (C)
Você acertou!
Esse tipo de régua é apoiado "na lateral da mesa ou prancheta, facilitado o desenho de linhas horizontais e paralelas" (livro-base, p. 50)

	D
	Fica solta em cima da mesa ou prancheta para facilitar o deslocamento

	E
	Fica apoiada no centro na mesa ou prancheta para facilitar o deslocamento
Questão 9/10 - Desenho Técnico
Leia o texto a seguir:
 “O escalímetro triangular é um instrumento de desenho técnico usado para auxiliar no desenho de objetos em escala ou facilitar a leitura das medidas de desenhos representados em escala. [...]”
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 51.
Considerando o texto apresentado e os demais conteúdos do livro-base, Desenho Técnico, sobre o uso do escalímetro, observe as medidas indicadas na figura a seguir  utilizando um escalímetro na escala de 1:100.
Fonte: Elaborado pelo autor (2021).
Analise as medidas indicadas na figura e assinale a alternativa que indica quais são as medidas reais da peça.
Nota: 10.0

	A
	2,83m, 2,95m e 6,1m
Você assinalou essa alternativa (A)
Você acertou!
Como a escala utilizada é de 1:100, cada unidade marcada nas escalas do escalímetro corresponde a um metro (1m), sendo assim, temos as medidas em metro, 2,83m, 2,95m e 6,1m. (livro-base, p. 50)

	B
	28,3cm, 29,5cm e 61cm

	C
	2,83mm, 2,95mm e 6,1mm

	D
	0,28cm, 0,295cm e 0,61cm

	E
	283mm, 295mm e 610mm
Questão 10/10 - Desenho Técnico
Leia o texto a seguir:
Quanto ao escalímetro, a sua utilização é para identificar visualmente se o desenho foi reduzido, ampliado ou está representado na escala natural.
Fonte: Texto elaborado pelo autor da questão.
De acordo com o texto apresentado e os demais conteúdos do livro-base Desenho Técnico em relação à utilização do escalímetro, assinale a alternativa que apresenta quais são as escalas existentes nos escalímetros.
Nota: 10.0

	A
	1:15 – 1:35 – 1:60 – 1:85 – 1:115 – 1:130

	B
	1:10 – 1:25 – 1:35 – 1:55 – 1:85 – 1:150

	C
	1:20 – 1:35 – 1:55 – 1:75 – 1:100 – 1:150

	D
	1:20 – 1:25 – 1:50 – 1:75 – 1:100 – 1:125
Você assinalou essa alternativa (D)
Você acertou!
O escalímetro divide-se em três faces, cada uma com duas escalas distintas (1:20, 1:25, 1:50, 1:75, 1:100, 1:125), de acordo com o livro-base, p. 50.

	E
	1:30 – 1:35 – 1:50 – 1:85 – 1:100 – 1:115
Questão 1/10 - Desenho Técnico
Leia o texto:
A legenda é um dos elementos fundamentais na folha de desenho, pois contém dados como a escala da representação, datas de elaboração e revisão, dados sobre o cliente e a obra (no caso de algumas engenharias e da arquitetura), título e outras informações relevantes.
Fonte: Texto elaborado pelo autor da questão.
Conforme o excerto do texto, o livro-base Desenho Técnico, e as dimensões e o tipo de folha representada na figura abaixo, qual deve ser o tamanho da medida (x) correspondente ao comprimento da legenda?
Fonte: Elaborado pelo autor da questão.
Nota: 10.0

	A
	178mm
Você assinalou essa alternativa (A)
Você acertou!
A NBR 10068 (ABNT, 1987a) é responsável pelo tamanho das legendas: 178 milímetros de comprimento para folhas A4, A3 e A2 e 175 milímetros para folhas A1 e A0. (livro-base, p.106, 80)

	B
	175mm

	C
	185mm

	D
	180mm

	E
	170mm
Questão 2/10 - Desenho Técnico
Leia a afirmação:
A norma NBR 8402 [...] estabelece padrões de escrita de caracteres, entretanto, a escrita dos caracteres pode ser feita na vertical ou com uma inclinação
Fonte: Texto elaborado pelo autor da questão.
Considerando afirmação e os estudos da NBR 8402 realizados no livro-base Desenho Técnico, assinale a alternativa que apresenta corretamente quantos graus em relação à vertical e em que direção deve ser a escrita inclinada.
Nota: 10.0

	A
	10º para a esquerda

	B
	12º para a direita

	C
	12º para a esquerda

	D
	15º para a esquerda

	E
	15º para a direita
Você assinalou essa alternativa (E)
Você acertou!
Segundo a norma, a escrita pode ser vertical ou inclinada. A inclinação deve ser de 15º para a direita em relação à vertical. (livro-base, p.83).
Questão 3/10 - Desenho Técnico
Leia o fragmento do texto:
“As linhas constituem parte fundamental do desenho técnico, cuja função é representar diversos elementos em diferentes situações”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 84.
De acordo com o fragmento do texto e os estudos realizados no livro-base Desenho Técnico, em relação aos tipos de linhas usados em desenho técnico, analise as proposições a seguir e marque V para as verdadeiras ou F para as falsas:
I. ( ) Linha tracejada larga aplica-se em contornos não visíveis e arestas visíveis.
II. ( ) Traço e pontoestreito é aplicado em linhas de centro, linhas de simetria e trajetórias.
III. ( ) Linha contínua larga, utilizada em contornos visíveis e arestas visíveis.
Agora, assinale a alternativa que apresenta a sequência correta.
Nota: 0.0Você não pontuou essa questão

	A
	F – F – V
Você assinalou essa alternativa (A)

	B
	V – F – F

	C
	F – V – V
A sequência correta é: F – V – V. A afirmativa I é falsa e as afirmativas II, III são verdadeiras; A afirmativa I é falsa porque a linha tracejada larga é aplicada a contornos não visíveis e arestas também não visíveis. As afirmativas II e III são verdadeiras porque traço e ponto estreito são aplicados em linhas de centro, linhas de simetria e trajetórias; A linha contínua larga é aplicada em contornos visíveis e arestas visíveis (livro base, p. 85).

	D
	V – V – F

	E
	F – V – F
Questão 4/10 - Desenho Técnico
Leia excerto do texto:
 “As linhas constituem parte fundamental do desenho técnico, cuja função é representar diversos elementos em diferentes situações [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 84.

Considerando o excerto de texto e os estudos sobre a norma ISO 128-1 (ISO, 2003) no livro-base Desenho Técnico, observe a figura e indique para que serve a representação da linha tracejada.
Fonte: Figura elaborada pelo autor.
Nota: 10.0

	A
	Indicar cotas

	B
	Representar cortes na peça

	C
	Indicar contornos e arestas não visíveis
Você assinalou essa alternativa (C)
Você acertou!
Conforme a norma ISO 128-1 (ISO, 2003) a linha tracejada representa contornos e arestas não visíveis. (livro-base, p.84).

	D
	Linhas de interseção imaginária

	E
	Linhas de centro
Questão 5/10 - Desenho Técnico
Leia a passagem do texto:
“Outra norma fundamental é a NBR 10582 [...], que trata da apresentação da folha para o desenho técnico [...]. De maneira geral, essa norma procura definir espaços distintos na folha de desenho".
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 68

Considerando a passagem e os estudos realizados no livro-base Desenho Técnico, assinale a alternativa que indica corretamente para que servem os espaços definidos pela norma NBR 10582.
Nota: 10.0

	A
	Espaço para rascunho, espaço para diagramação e divulgação

	B
	Definição de quantidade, e designação do tipo de desenho

	C
	Espaço para cópia do desenho, espaço para rascunho e esboço

	D
	Espaço para codificação das peças e espaço para hachuras

	E
	Espaço para texto, espaço para desenho e espaço para legenda
Você assinalou essa alternativa (E)
Você acertou!
A norma define, espaço para texto, espaço para desenho e espaço para legenda, pois essa norma trata da apresentação da folha de desenho. (livro-base, p.67)
Questão 6/10 - Desenho Técnico
Leia o texto:
Ao se fazer um desenho técnico podemos representá-lo em sua projeção ortogonal no 1º diedro ou no 3º diedro de acordo com a NBR 10209-2. No Brasil foi adotado pela ABNT o sistema de projeção no 1º diedro. Em um desenho, a vista de frente (ou frontal) é a principal, ou seja, é a que comanda a posição das demais vistas e a escolha dessa vista pelo desenhista deve ser feita a partir de alguns critérios.
Fonte: Texto elaborado pelo autor da questão.
Considerando o texto e as projeções ortogonais estudadas no livro-base Desenho Técnico sobre os critérios para fazer um desenho, leia as afirmativas a seguir e marque V para as verdadeiras ou F para as falsas:
 I. (   ) A posição que mostra a forma mais característica da peça.
II. (   ) A posição onde se localizam apenas furos, chanfros e rebaixos.
III.(   ) A posição que indique a posição de trabalho da peça, ou seja, como ela é encontrada isoladamente ou em conjunto.
IV. (   ) A posição que mostre a maior dimensão da peça e possibilite o menor número de linhas invisíveis nas outras vistas.
Agora, marque a sequência correta:
Nota: 10.0

	A
	V-V-F-F

	B
	F-V-V-V

	C
	V-F-V-V
Você assinalou essa alternativa (C)
Você acertou!
As afirmativas verdadeiras são: I, III e IV. A posição que mostra a forma mais característica da peça, a posição que indique a posição de trabalho da peça, ou seja, como ela é encontrada isoladamente ou em conjunto e a posição que mostre a maior dimensão da peça e possibilite o menor número de linhas invisíveis nas outras vistas. Esses são os critérios para escolha das vistas adequadas. (livro-base, p.119, 120).

	D
	F-V-V-F

	E
	F-V-F-V
Questão 7/10 - Desenho Técnico
Leia o excerto de texto:
"As entidades responsáveis pela normatização do desenho técnico restringiram o uso das projeções ortogonais ao primeiro e ao terceiro diedro apenas."
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 107.

Conforme o excerto do texto e o livro-base Desenho Técnico, observe a figura e responda em qual diedro está representado o objeto:
Fonte: Elaborado pelo autor da questão.
Nota: 10.0

	A
	1º diedro
Você assinalou essa alternativa (A)
Você acertou!
Conforme estudado, analisando os ângulos no sentido anti-horário, nota-se que o objeto está representado no 1º diedro. (livro-base, p.106, 107)

	B
	2° diedro

	C
	3º diedro

	D
	4º diedro

	E
	5º diedro
Questão 8/10 - Desenho Técnico
Leia a citação:

“[...] Em desenho técnico, a escala indica a relação do tamanho do desenho da peça com o tamanho real da peça [...], e a escala pode ser escala de redução ou escala de ampliação".
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 90.
Conforme essa afirmação e o uso de escalas estudado no livro-base Desenho Técnico, assinale a alternativa que apresenta o que se entende quando se tem a escala de 1:5 no desenho técnico.
Nota: 10.0

	A
	Que, ao produzir a peça, devemos multiplicar por 5 a medida de cada cota

	B
	Que o desenho da peça está representado 5 vezes maior que o tamanho real

	C
	Que ao produzir a peça, devemos dividir por 5 a medida de cada cota

	D
	Que o desenho da peça está representado 1,5 vezes maior que o tamanho real

	E
	Que o desenho da peça está representado 5 vezes menor que o tamanho real
Você assinalou essa alternativa (E)
Você acertou!
Podemos entender que é uma escala de redução, é quando a dimensão do objeto representado é menor que a dimensão real. (livro-base, p.95, 96)
Questão 9/10 - Desenho Técnico
Leia o texto:
A padronização dos tipos de linhas empregadas no desenho técnico tem por objetivo evitar convenções particulares que dificultam a interpretação universal do desenho.
Fonte: Texto elaborado pelo autor.
Conforme o texto e os estudos sobre os tipos de linhas estudados no livro-base Desenho Técnico, analise a figura e indique o tipo de linha utilizada.
Fonte: PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p.107
Nota: 10.0

	A
	Linhas de canto

	B
	Linhas de cotas

	C
	Planos de corte
Você assinalou essa alternativa (C)
Você acertou!
Segundo a norma NBR 8403:1984, o tipo de linha representado por traço e ponto estreito, larga nas extremidades e na mudança de direção, conforme apresentado na Figura acima, indica: Planos de corte. (livro-base, p. 84)

	D
	Arestas visíveis

	E
	Hachuras de canto
Questão 10/10 - Desenho Técnico
Leia o texto:
A projeção de um objeto no primeiro diedro corresponde à representação ortográfica compreendendo o arranjo, em torno da vista principal de um objeto, de algumas ou de todas as outras cinco vistas desse objeto.
Fonte: Texto elaborado pelo autor da questão.
Considerando o texto e as projeções ortogonais estudadas no livro-baseDesenho Técnico em relação à vista principal (vista frontal), de que maneira são organizadas as outras vistas da projeção, analise as proposições a seguir e marque V para as verdadeiras ou F para as falsas.
I. (   ) A vista de cima fica abaixo.
II. (   ) A vista de baixo fica em cima.
III. (   ) A vista esquerda fica à esquerda da vista frontal.
Agora, assinale a alternativa que apresenta a sequência correta:
Nota: 10.0

	A
	V - F - V

	B
	V - F - F

	C
	F - F - V

	D
	F - V - F

	E
	V - V - F
Você assinalou essa alternativa (E)
Você acertou!
A sequência correta é V – V – F: A vista superior (de cima) fica abaixo;
 A vista inferior de baixo) fica em cima e a vista lateral esquerda fica à direita da vista frontal (livro-base, p.117).
Questão 1/10 - Desenho Técnico
Leia o extrato do texto:
“[...] a NBR 13142 [...], é responsável pelo dobramento de todos os formatos de folhas de desenho, tenciona facilitar o armazenamento de documentos em pastas e sua leitura [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 71.
Considerando a afirmação e os estudos da norma NBR 10582 realizados no livro-base Desenho Técnico, marque a alternativa que apresenta corretamente qual formato as dobras são padronizadas para facilitar o armazenamento dos desenhos.
Nota: 10.0

	A
	A1

	B
	A2

	C
	A3

	D
	A4
Você assinalou essa alternativa (D)
Você acertou!
A padronização das dobras das folhas facilita o armazenamento e acesso aos documentos, usa como base o formato A4. (livro-base, p.71)

	E
	A5
Questão 2/10 - Desenho Técnico
Leia a afirmação:
A norma NBR 8402 [...] estabelece padrões de escrita de caracteres, entretanto, a escrita dos caracteres pode ser feita na vertical ou com uma inclinação
Fonte: Texto elaborado pelo autor da questão.
Considerando afirmação e os estudos da NBR 8402 realizados no livro-base Desenho Técnico, assinale a alternativa que apresenta corretamente quantos graus em relação à vertical e em que direção deve ser a escrita inclinada.
Nota: 10.0

	A
	10º para a esquerda

	B
	12º para a direita

	C
	12º para a esquerda

	D
	15º para a esquerda

	E
	15º para a direita
Você assinalou essa alternativa (E)
Você acertou!
Segundo a norma, a escrita pode ser vertical ou inclinada. A inclinação deve ser de 15º para a direita em relação à vertical. (livro-base, p.83).
Questão 3/10 - Desenho Técnico
Leia a passagem do texto:
“Outra norma fundamental é a NBR 10582 [...], que trata da apresentação da folha para o desenho técnico [...]. De maneira geral, essa norma procura definir espaços distintos na folha de desenho".
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 68

Considerando a passagem e os estudos realizados no livro-base Desenho Técnico, assinale a alternativa que indica corretamente para que servem os espaços definidos pela norma NBR 10582.
Nota: 10.0

	A
	Espaço para rascunho, espaço para diagramação e divulgação

	B
	Definição de quantidade, e designação do tipo de desenho

	C
	Espaço para cópia do desenho, espaço para rascunho e esboço

	D
	Espaço para codificação das peças e espaço para hachuras

	E
	Espaço para texto, espaço para desenho e espaço para legenda
Você assinalou essa alternativa (E)
Você acertou!
A norma define, espaço para texto, espaço para desenho e espaço para legenda, pois essa norma trata da apresentação da folha de desenho. (livro-base, p.67)
Questão 4/10 - Desenho Técnico
Leia o texto:
A orientação geográfica do lote é elemento indispensável ao desenho técnico, e deve constar no espaço que é definido por planta de situação, que normalmente é identificada por uma seta que indica uma direção e um sentido.
Fonte: Texto elaborado pelo autor da questão.
Considerando o texto e a planta de situação estudada no livro-base Desenho Técnico, assinale a alternativa que apresenta um exemplo de orientação geográfica presente na planta de situação.
Nota: 10.0

	A


	B


	C


	D

Você assinalou essa alternativa (D)
Você acertou!
Um dos exemplos pode ser representado pelo desenho da alternativa (d), pois essa orientação é normalmente identificada por seta e a direção, e o sentido norte, acompanhado da letra N (maiúscula). (livro-base, p.70)

	E

Questão 5/10 - Desenho Técnico
Leia o texto:
A padronização dos tipos de linhas empregadas no desenho técnico tem por objetivo evitar as convenções próprias que dificultam a interpretação universal do desenho.
Fonte: Texto elaborado pelo autor da questão.

Considerando o texto e tipos de linhas estudados no livro-base Desenho Técnico, observe a figura a seguir e indique qual tipo de linha está presente no desenho da peça.
Fonte: Elaborado pelo autor da questão.
Nota: 10.0

	A
	Contínua estreita à mão livre

	B
	Contínua estreita em ziguezague

	C
	Contínua estreita

	D
	Contínua larga
Você assinalou essa alternativa (D)
Você acertou!
No desenho da figura está representa apenas linhas do tipo contínua larga, esse tipo de linha é usado para representar contornos visíveis e arestas visíveis. (livro-base, p.84)

	E
	Contínua média
Questão 6/10 - Desenho Técnico
Leia o texto:
As representações gráficas das projeções do objeto no 1° diedro, no desenho técnico, correspondem às três vistas ortográficas principais: vista frontal, vista superior e vista lateral esquerda.
Fonte: Texto elaborado pelo autor da questão.

Considerando o texto e o livro-base Desenho Técnico, assinale a alternativa que apresenta corretamente as três vistas ortogonais no 1° diedro da peça desenhada em perspectiva a seguir:
Peça em perspectiva
Fonte: Elaborado pelo autor da questão.
Nota: 10.0

	A


	B


	C


	D


	E

Você assinalou essa alternativa (E)
Você acertou!
As três vistas ortográficas, vista frontal, vista superior e vista lateral esquerda, no 1º diedro são representadas na alternativa (e). (livro-base. p. 107)
Questão 7/10 - Desenho Técnico
Leia a afirmação:
Para uma padronização dos desenhos e para que eles sejam uma linguagem universal, é preciso seguir alguns padrões. Nas representações ortogonais podemos utilizar dois tipos de projeção das vistas. Essas duas projeções das vistas são denominadas projeções no primeiro e terceiro diedro, e são amplamente utilizadas nas formas de representação em projetos, entretanto guardam entre si algumas diferenças e outras similaridades.
Fonte: Texto elaborado pelo autor da questão.
Considerando a afirmação e as projeções ortogonais estudadas no livro-base Desenho Técnico sobre projeções, leia as afirmativas a seguir e assinale com V as afirmativas verdadeiras e com F as falsas:
I. (  ) O primeiro diedro de projeção indica a vista superior abaixo da vista frontal, e é chamado de Norma Europeia de projeção, sendo o padrão de representação utilizado, também, no Brasil.
II. (  ) A projeção de um objeto no plano horizontal representa seu comprimento e sua altura, ao passo que a projeção vertical representa sua largura e seu comprimento.
III. (  ) O terceiro diedro indica a vista superior acima da vista frontal e é chamado de Norma Americana de projeção, sendo utilizado pelos países norte-americanos.

Assinale a alternativa que apresenta a sequência correta.
Nota: 0.0Você não pontuou essa questão

	A
	F – V – F
Você assinalou essa alternativa (A)

	B
	V – F – F

	C
	F – F – V

	D
	F – V – V

	E
	V – F – V
A sequência correta é V-F-V. A afirmativa I é verdadeira, pois “[...] nos Estados Unidos, na Inglaterra e no Japão, por exemplo, é mais difundido o uso do terceiro diedro, ao passo que grande parte da Europa e o Brasil utilizam o primeiro diedro[...]”. (livro-base, p. 107). A afirmação II é falsa, a projeção de um objeto no plano vertical representa seu comprimento e sua altura ao passo que a projeção horizontal representa sua largura eseu comprimento. (livro-base, p. 112)
Questão 8/10 - Desenho Técnico
Leia a citação:

“[...] Em desenho técnico, a escala indica a relação do tamanho do desenho da peça com o tamanho real da peça [...], e a escala pode ser escala de redução ou escala de ampliação".
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 90.
Conforme essa afirmação e o uso de escalas estudado no livro-base Desenho Técnico, assinale a alternativa que apresenta o que se entende quando se tem a escala de 1:5 no desenho técnico.
Nota: 10.0

	A
	Que, ao produzir a peça, devemos multiplicar por 5 a medida de cada cota

	B
	Que o desenho da peça está representado 5 vezes maior que o tamanho real

	C
	Que ao produzir a peça, devemos dividir por 5 a medida de cada cota

	D
	Que o desenho da peça está representado 1,5 vezes maior que o tamanho real

	E
	Que o desenho da peça está representado 5 vezes menor que o tamanho real
Você assinalou essa alternativa (E)
Você acertou!
Podemos entender que é uma escala de redução, é quando a dimensão do objeto representado é menor que a dimensão real. (livro-base, p.95, 96)
Questão 9/10 - Desenho Técnico
Leia o excerto de texto a seguir:
“A NBR 10068 [...] define o tipo de folha usado no desenho, seu leiaute e suas dimensões, a fim de padronizar as folhas, com margens e legendas [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 67
Considerando o excerto e a norma NBR 10068 estudados no livro-base Desenho Técnico, responda: qual alternativa apresenta o formato das folhas de desenho com as dimensões 297mm x 420mm e 594mm x 841mm? Assinale a alternativa correta.
Nota: 10.0

	A
	A3 e A1
Você assinalou essa alternativa (A)
Você acertou!
As dimensões correspondem aos formatos A3 = (297 x 420) e o formato A1 = (594 x 841). (livro-base, p.67)

	B
	A1 e A2

	C
	A3 e A2

	D
	A1 e A0

	E
	A3 e A4
Questão 10/10 - Desenho Técnico
Leia o excerto de texto:
"As entidades responsáveis pela normatização do desenho técnico restringiram o uso das projeções ortogonais ao primeiro e ao terceiro diedro apenas."
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 107.

Conforme o excerto do texto e o livro-base Desenho Técnico, observe a figura e responda em qual diedro está representado o objeto:
Fonte: Elaborado pelo autor da questão.
Nota: 10.0

	A
	1º diedro
Você assinalou essa alternativa (A)
Você acertou!
Conforme estudado, analisando os ângulos no sentido anti-horário, nota-se que o objeto está representado no 1º diedro. (livro-base, p.106, 107)

	B
	2° diedro

	C
	3º diedro

	D
	4º diedro

	E
	5º diedro
Questão 1/10 - Desenho Técnico
Leia o texto
Um laboratório de química ocupa uma sala de aula com dimensões reais iguais a 6,20m x 3,80m.
Fonte: Texto elaborado pelo autor da questão.
De acordo com o texto e os estudos sobre escala realizados no livro-base Desenho Técnico, assinale a alternativa que apresenta corretamente as dimensões gráficas que o laboratório terá na planta a ser desenhada na escala de 1:50.
Nota: 10.0

	A
	6,2cm e 3,8cm

	B
	12,4cm e 7,6cm
Você assinalou essa alternativa (B)
Você acertou!
Sendo a escala
Sendo a escala 1/50 e, essa é a razão entre as dimensões na planta do laboratório e as dimensões reais representados na mesma unidade temos, 1/50 = dimensão na planta/ 6,2 m, transformando metros em centímetros temos 1/50 = dimensão na planta/ 620 m, isolando a dimensão na planta, temos:
dimensãonaplanta=620/50=12,4cmdimensãonaplanta=620/50=12,4cm
Fazendo o mesmo procedimento para a dimensão 2, temos:
dimensão=380cm/50=7,6cmdimensão=380cm/50=7,6cm
(de acordo com livro base, p.93)

	C
	6,8cm e 3,2cm

	D
	12,6cm e 7,4cm

	E
	1,26cm e 0,32cm
Questão 2/10 - Desenho Técnico
Leia a afirmação:
Os desenhos técnicos possuem escrita padronizada. A caligrafia técnica ou letra bastão deve ser legível e uniforme.
Fonte: Texto elaborado pelo autor da questão.

Conforme a afirmação do texto e os estudos sobre a escrita normalizada estudada no livro-base Desenho Técnico, assinale a alternativa que apresenta qual norma rege a escrita de caracteres em desenho técnico.
Nota: 10.0

	A
	NBR 10582

	B
	NBR 8402
Você assinalou essa alternativa (B)
Você acertou!
NBR 8402 que rege a execução de caracteres para escrita em desenhos técnicos. (livro-base, p. 81)

	C
	NBR 8196

	D
	NBR 8403

	E
	NBR 8404
Questão 3/10 - Desenho Técnico
Leia o texto:
Para o bom entendimento do desenho técnico se faz necessário o uso de linhas específicas para cada aplicação. A norma ABNT NBR8403 trata da aplicação de linhas em desenhos técnicos. A padronização dos tipos de linhas empregadas no desenho técnico tem por objetivo evitar as convenções próprias que dificultam a interpretação universal do desenho.
Fonte: Texto elaborado pelo autor da questão.
Considerando o texto e o livro-base Desenho Técnico em relação ao tipo de linhas utilizadas para representação de projeções ortogonais em desenho técnico, leia as afirmativas a seguir e assinale com V as afirmativas verdadeiras ou com ( F) as afirmativas falsas:
I. ( ) A linha de traço e ponto estreita é empregada para representar linhas de centro e eixos de simetria.
II. ( ) A linha contínua larga utiliza-se na representação de contornos não visíveis.
III( ) Linhas de cota e linhas auxiliares são representadas por linha tracejada estreita.
Agora, assinale a alternativa que apresenta a sequência correta.
Nota: 10.0

	A
	V – V – F

	B
	F – V – F

	C
	V – F – V

	D
	F – F – V

	E
	V – F – F
Você assinalou essa alternativa (E)
Você acertou!
A sequência correta é V-F-F: A linha de traço e ponto estreita é empregada para representar linhas de centro e eixos de simetria. A linha contínua larga utiliza-se na representação de contornos visíveis. Linhas de cota e linhas auxiliares são representadas por linha contínua estreita (Livro base, p.84)
Questão 4/10 - Desenho Técnico
Leia excerto do texto:
 “As linhas constituem parte fundamental do desenho técnico, cuja função é representar diversos elementos em diferentes situações [...]”.
Após a avaliação, caso queira ler esse trecho integralmente, ele está disponível em PACHECO, B. de A.; CONCÍLIO-SOUZA, I. de A.; FILHO, J. P. Desenho Técnico Curitiba: Intersaberes, 2017, p. 84.

Considerando o excerto de texto e os estudos sobre a norma ISO 128-1 (ISO, 2003) no livro-base Desenho Técnico, observe a figura e indique para que serve a representação da linha tracejada.
Fonte: Figura elaborada pelo autor.
Nota: 10.0

	A
	Indicar cotas

	B
	Representar cortes na peça

	C
	Indicar contornos e arestas não visíveis
Você assinalou essa alternativa (C)
Você acertou!
Conforme a norma ISO 128-1 (ISO, 2003) a linha tracejada representa contornos e arestas não visíveis. (livro-base, p.84).

	D
	Linhas de interseção imaginária

	E
	Linhas de centro
Questão 5/10 - Desenho Técnico
Leia a afirmação:
 Conforme norma NBR 10582 [...], um dos espaços definidos em uma folha de desenho, é o espaço para texto, esse espaço deve contemplar informações importantes.
Fonte: Texto elaborado pelo autor da questão
Considerando a afirmação e os estudos da norma NBR 10582 (ABNT, 1988). realizados no livro-base Desenho Técnico, assinale a alternativa que apresenta quais são as informações que devem estar no espaço para texto.
Nota: 10.0

	A
	Lista de materiais, cotação de preços, prazo de produção da peça.

	B
	Cotas, tipo de material, observações.

	C
	Explanação, instrução, referências, planta de situação, tábua de revisão.
Você assinalou essa alternativa (C)
Você acertou!
O espaço para texto deve contemplar as seguintes informações, explanação, instrução,referências, planta de situação, tábua de revisão. (livro-base, p.69)

	D
	Alterações e modificações, lista de fornecedores e de executores.

	E
	Nome do projetista, ano de execução do desenho e autor do desenho.
Questão 6/10 - Desenho Técnico
Atente para a afirmação:
A projeção refere-se ao ato de representar um objeto através da passagem por todos os seus pontos de retas projetantes que intersectam um plano de projeção, assim formando a representação do objeto nesse plano. As características destas retas de projeção dependem do sistema de projeção que está a ser utilizado.
Fonte: Texto elaborado pelo autor da questão.
Considerando a afirmação e o livro-base Desenho Técnico sobre as projeções, leia as afirmativas abaixo e assinale com V as afirmativas verdadeiras e com F as falsas.
I. ( ) A épura é uma representação, num plano, de qualquer entidade geométrica, mediante projeções ortogonais. É construída a partir da divisão do espaço em quatro ângulos diedros de duas faces
II. ( ) A abscissa é a coordenada vertical de um referencial plano de coordenadas cartesianas.
III. ( ) O diedro é a região limitada por dois semiplanos perpendiculares entre si.
IV. ( ) O uso das projeções ortogonais, é restrito ao 3º diedro e ao 4º diedro, sendo o 3º diedro difundido no Brasil.
Agora, assinale a sequência correta:
Nota: 10.0

	A
	V – F – V – F
Você assinalou essa alternativa (A)
Você acertou!
A sequência correta é: V – F – V – F
Considerando os planos vertical e horizontal prolongados além de suas interseções, a épura de Monge é construída a partir da divisão do espaço em quatro ângulos diedros, de duas faces. A abscissa é a coordenada horizontal e não vertical de um referencial plano de coordenadas cartesianas. O diedro é a região limitada por dois semiplanos perpendiculares entre si, plano horizontal e plano vertical. SO uso das projeções ortogonais são restritas ao 1º e 3º diedros, e no Brasil adota-se o 1º diedro. (livro-base, p.106,107)

	B
	V – V – F – F

	C
	F – V – F – V

	D
	V – F – V – V

	E
	F – V – V – F
Questão 7/10 - Desenho Técnico
Leia o texto:
A legenda é um dos elementos fundamentais na folha de desenho, pois contém dados como a escala da representação, datas de elaboração e revisão, dados sobre o cliente e a obra (no caso de algumas engenharias e da arquitetura), título e outras informações relevantes.
Fonte: Texto elaborado pelo autor da questão.
Conforme o excerto do texto, o livro-base Desenho Técnico, e as dimensões e o tipo de folha representada na figura abaixo, qual deve ser o tamanho da medida (x) correspondente ao comprimento da legenda?
Fonte: Elaborado pelo autor da questão.
Nota: 10.0

	A
	178mm
Você assinalou essa alternativa (A)
Você acertou!
A NBR 10068 (ABNT, 1987a) é responsável pelo tamanho das legendas: 178 milímetros de comprimento para folhas A4, A3 e A2 e 175 milímetros para folhas A1 e A0. (livro-base, p.106, 80)

	B
	175mm

	C
	185mm

	D
	180mm

	E
	170mm
Questão 8/10 - Desenho Técnico
Leia o texto:
As linhas de centro, linhas de simetria e trajetórias, estão presentes em desenhos com formato cilíndrico e, principalmente na forma de furos, em alguns desenhos, também aparecem em superfícies curvas.
Fonte: Texto elaborado pelo autor da questão.
De acordo com o texto e a NBR 8403, que rege os tipos de linhas estudados no livro-base Desenho Técnico, assinale a alternativa que apresenta como devem ser apresentadas as linhas de centro, as linhas de simetria e trajetórias.
Nota: 0.0Você não pontuou essa questão

	A
	Com traço e ponto estreita
As linhas de centro, linhas de simetria e trajetórias são representadas por traços finos separados por pontos. (livro-base. p. 84)

	B
	Contínua estreita à mão livre

	C
	Contínua estreita

	D
	Com traço curto e longo estreita

	E
	Tracejada estreita
Você assinalou essa alternativa (E)
Questão 9/10 - Desenho Técnico
Leia o texto:
A orientação geográfica do lote é elemento indispensável ao desenho técnico, e deve constar no espaço que é definido por planta de situação, que normalmente é identificada por uma seta que indica uma direção e um sentido.
Fonte: Texto elaborado pelo autor da questão.
Considerando o texto e a planta de situação estudada no livro-base Desenho Técnico, assinale a alternativa que apresenta um exemplo de orientação geográfica presente na planta de situação.
Nota: 10.0

	A


	B


	C


	D

Você assinalou essa alternativa (D)
Você acertou!
Um dos exemplos pode ser representado pelo desenho da alternativa (d), pois essa orientação é normalmente identificada por seta e a direção, e o sentido norte, acompanhado da letra N (maiúscula). (livro-base, p.70)

	E

Questão 10/10 - Desenho Técnico
Leia a afirmação:
Existem peças que contêm muitos detalhes que não são vistos como furos, ranhuras, detalhes internos que precisam ser informados para que a peça seja representada corretamente.
Fonte: Texto elaborado pelo autor da questão.
Considerando a afirmação do texto e os estudos sobre os tipos de linhas estudadas no livro-base Desenho Técnico, assinale a alternativa que apresenta o tipo de linha utilizado para indicar detalhes internos e detalhes ocultos na peça.
Nota: 10.0

	A
	Linha tracejada
Você assinalou essa alternativa (A)
Você acertou!
"As linhas tracejadas são utilizadas para representar detalhes que estão ocultos na peça, como cantos invisíveis, arestas invisíveis". (livro-base, p.84)

	B
	Linha pontilhada

	C
	Linhas traço e ponto

	D
	Linhas contínuas estreitas

	E
	Linhas traço e dois pontos
