Pincel Atômico - 12/11/2023 15:56:16 1/6
DIONATAN SOBRINHO
DE ANDRADE
Avaliação Presencial (EAD)
Atividade finalizada em 13/10/2023 15:00:14 (1195211 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
ELETRÔNICA DE POTÊNCIA [773113] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: EAD - 01/23 - EAD ELE [79214]
Aluno(a):
91390018 - DIONATAN SOBRINHO DE ANDRADE - Respondeu 8 questões corretas, obtendo um total de 20,40 pontos como nota
[350058_1887
22]

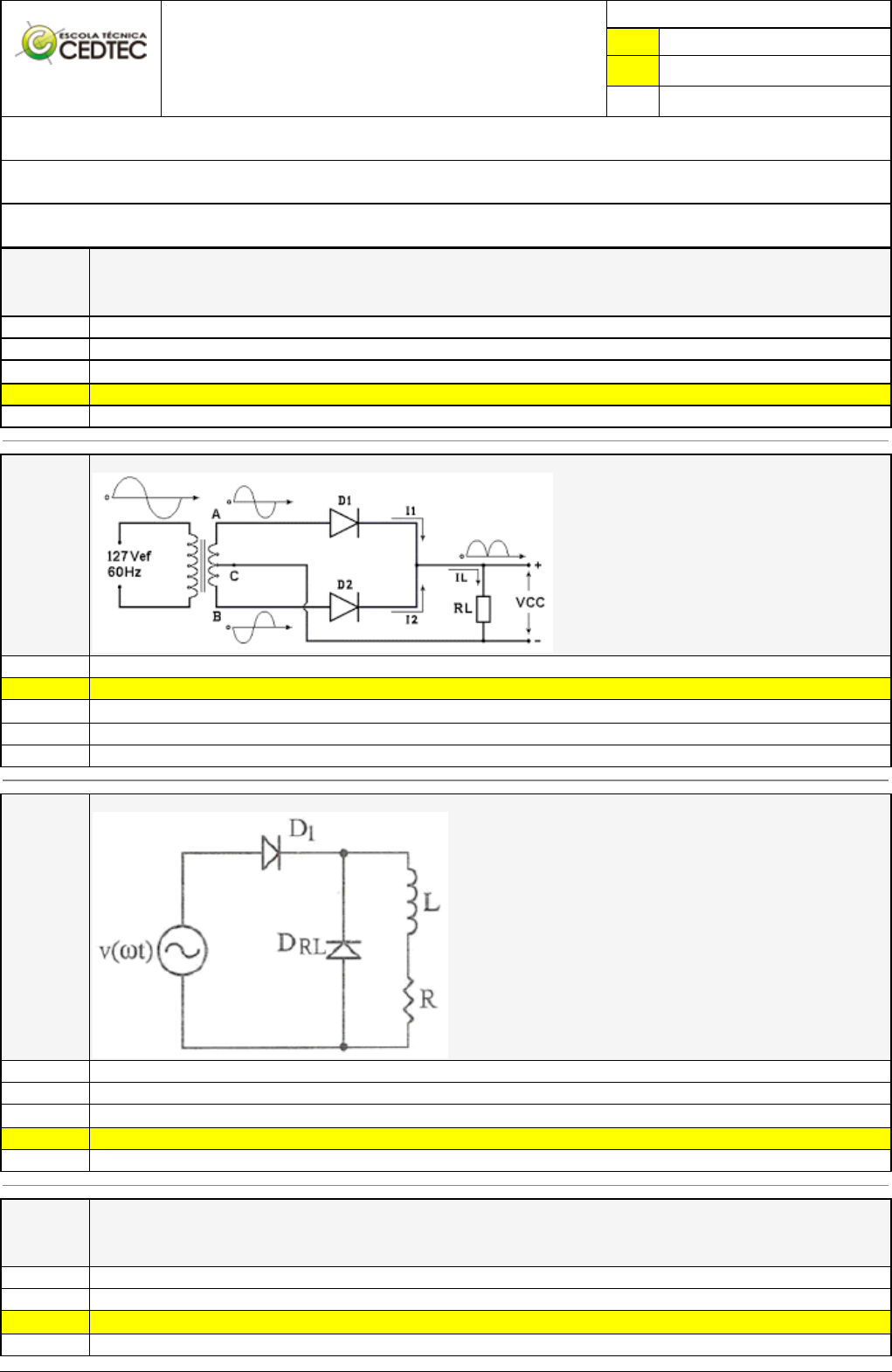

Questão
001
Os conversores de frequência PWM são atualmente os equipamentos mais empregados na alimentação de motores de indução de baixa
tensão para variação de velocidade. O processo de obtenção da tensão e frequência desejadas com a utilização desse equipamento passa
pelos três estágios respectivamente denominados:
retificação; regulação; alisamento
filtro; repotenciação; retificação
X filtro; retificação; regulação
retificação; filtro; inversão
inversão; alisamento; filtro
[350058_4738
]
Questão
002
O circuito abaixo representa:
Retificador de meia onda em ponte
Retificador de onda completa tap central
X Retificador de onda completa em ponte com tap central
Retificador de meia onda tap central
Retificador de onda completa em ponte
[350058_1157
4]
Questão
003
Para evitar que a tensão de carga torne-se instantaneamente negativa devido à presença da indutância, emprega-se o:
Indutor
Diodo-zener
X Resistor
Diodo roda-livre
Tiristor
[350058_1160
6]
Questão
004
As máquinas têxteis de grande porte utilizam para seu funcionamento motores elétricos trifásicos. Esses motores elétricos funcionam com
corrente elétrica:
Contínua
Retificada
X Alternada
Resistiva
Pincel Atômico - 12/11/2023 15:56:16 2/6
Pulsante
[350058_1639
]
Questão
005
Em uma aplicação, caso não seja possível a instalação de um chopper e de um banco de resistência, qual o tipo de inversor deve ser
utilizado?
X Inversor com retificador de entrada controlado e ponte regenerativa
Inversor vetorial – com desacoplamento das correntes de torque e magnetização
Inversor PWM – largura de pulso
Inversor escalar – com manutenção constate de V/f
[350058_1887
14]
Questão
006
O circuito apresentado na figura abaixo se refere ao:
Retificador trifásico de onda completa, a diodo.
X Retificador trifásico de onda completa, a Tiristor.
Retificador monofásico, de onda completa, a Tiristor.
Retificador trifásico de meia onda, a diodo.
Retificador monofásico, de onda completa, a diodo.
[350058_1641
]
Questão
007
Quais componentes eu devo checar, prioritariamente, em um inversor com frenagem dinâmica que está apresentando falha de subtensão
no barramento CC?
IGBT’s e placa de potência
Chopper e banco de resistência
X Retificador de entrada e chopper
Placa de controle e circuito de pré-carga
[350058_1157
5]
Questão
008
Analise as afirmativas sobre retificadores controlados.
1. Usada na alimentação de motores CC, uma ponte monofásica totalmente controlada permite a operação em 4 quadrantes no plano
tensão/corrente.
2. Uma ponte monofásica semicontrolada pode ser obtida com apenas dois tiristores.
3. O diodo de roda-livre é usado para prover um caminho para a corrente em carga indutiva quando a tensão se torna negativa e o sistema
não permite regeneração de energia.
4. Um retificador totalmente controlado requer seis tiristores, sendo dois por fase.
Estão corretas as afirmativas:
II e III, apenas
I, II e IV, apenas
X I e IV, apenas
I, II, II, IV
II, III e IV, apenas
Pincel Atômico - 12/11/2023 15:56:16 3/6
[350058_1159
3]
Questão
009
Na fonte chaveada, o transistor que atua como chave é controlado por um sinal Vy modulado por um sinal Vx, conforme a representação
abaixo:
O sinal Vy é do tipo :
PFM.
X PWM.
PSK.
Delta PCM.
AM-SSB.
[350057_5350
]
Questão
010
Com relação as chaves de potência estáticas, é correto afirmar que :
Quanto maior a frequência de chaveamento de um MOSFET, menor será a potência dissipada pelo mesmo.
Fontes chaveadas utilizam somente MOSFETs como chaves de potência.
Os BJTs possuem baixa dissipação de potência no estado de condução, em relação aos MOSFETs.
Os BJTs operam em frequências mais elevadas em relação aos MOSFETs.
X IGBTs são dispositivos que necessitam de elevadas correntes de base para seu acionamento.
[350059_2326
]
Questão
011
Qual a diferença entre configuração Buck e Boost?
Na configuração Buck, reduz a Corrente na saida, quando a Boost eleva
Na configuração Buck, reduz a Frequência na saida, quando a Boost eleva
Na configuração Buck, acelera a tensão na saida, quando a Boost eleva
Na configuração Buck, reduz a tensão na saida, quando a Boost Divide
X Na configuração Buck, reduz a tensão na saida, quando a Boost eleva
[350059_1158
8]
Questão
012
Considere o circuito abaixo:
A denominação dada aos tiristores presentes no sistema de alarme é :
SCS.
Diodo Schockley.
PUT.
X TRIAC.
DIAC.
[350059_1158
6]
Questão
013
No que diz respeito aos tiristores assinale a alternativa CORRETA.
Os tiristores são utilizados apenas para converter tensões AC em tensões DC.
Pincel Atômico - 12/11/2023 15:56:16 4/6
Por ser um dispositivo semicondutor, o tiristor não pode ser utilizado em sistemas chaveados.
Por ser um elemento de potência, o tiristor só pode ser utilizado em circuitos de tensão muito elevada e para serem disparados necessitam
de uma corrente muito alta.
Para facilitar suas ligações, todos os tiristores possuem três terminais, Anodo, Catodo e Porta.
X Os tiristores são dispositivos semicondutores de potência que possuem quatro camadas PNPN, são normalmente utilizados como chaveseletrônicas.
[350059_1887
26]
Questão
014
Podemos definir frequência como:
X É a proporção de tempo que uma carga ou circuito está LIGADO em comparação com o tempo em que a carga ou circuito estáDESLIGADO.
Tempo no período em que o pulso está ativo ou alto, dividido pelo tempo de ciclo (é dado em porcentagem do período completo)
É um processo de comunicação que transmite dois ou mais sinais digitais de streaming em um canal comum
Técnica de modulação onde a informação está contida na duração temporal (largura) do pulso
A taxa de bordas de subida de um pulso (dado em Hz ou ciclos por segundo). É simplesmente o inverso do período;
[350059_1887
16]
Questão
015
Analise o circuito a seguir, utilizando as formas de onda apresentadas.
Após análise, é CORRETO afirmar:
O circuito conversor monofásico controlado apresenta uma carga altamente indutiva, proporcionando uma corrente de saída contínua e
livre de ondulações.
Com uma carga puramente resistiva, a corrente de saída será negativa e pulsante, enquanto a tensão de saída será contínua sem
ondulações.
Esse conversor monofásico semicontrolado apresenta uma tensão de saída negativa para qualquer valor de α, operando no terceiro
quadrante
X Durante o semiciclo positivo da tensão de entrada, os transistores T3 e T4 estão polarizados diretamente e conduzem por todo o semiciclo.
Este circuito representa um conversor trifásico não controlado.
[350059_1161
0]
Questão
016
A respeito dos motores CC (corrente contínua), assinale a afirmativa CORRETA:
A queda de tensão no enrolamento de excitação, para a excitação série, é elevada em relação à tensão nominal.
A queda de tensão no enrolamento de excitação, para a excitação série, é baixa em relação à tensão nominal.
A corrente de excitação, para a excitação em derivação, é próxima à corrente nominal.
X A corrente de excitação em relação à corrente nominal, para a excitação em derivação, depende da carga ligada ao motor.
A corrente de excitação, para a excitação em derivação, é baixa em relação à corrente nominal.
Pincel Atômico - 12/11/2023 15:56:16 5/6
[350057_1887
45]
Questão
017
A figura abaixo representa o esquema de um inversor de frequência para o acionamento de um motor trifásico.
Com relação ao esquema elétrico e aos inversoresde frequência, analise as infirmativas abaixo:
1. O capacitor de filtro tem a função de filtrar as componentes harmônicas da corrente de entrada.
2. O inversos pode atuar tanto no controle de torque, quanto no controle de velocidade de rotação do motor.
3. O inversor pode controlar o formato da corrente de entrada.
4. O inversor de frenquência somente irá funcionar corrente com uma rede de alimentação trifásica.

Assinale a alternativa que indica todas as afirmativas CORRETAS
São corretas apenas as afirmativas 1 e 4.
É correta apenas a afirmativa 2.
X São corretas apenas as afirmativas 2 e 3.
São corretas apenas as afirmativas 1, 3 e 4.
São corretas apenas as afirmativas 2 e 4.
[350057_1161
2]
Questão
018
Numere a COLUNA II de acordo com a COLUNA I associando corretamente as maneiras de ligar os grupos de bobinas entre si para formar
os enrolamentos nas máquinas elétricas rotativas.
COLUNA I
1. Máquinas de indução
2. Máquinas de corrente contínua
3. Geradores síncronos
COLUNA II
( ) Girando um campo magnético constante (ímã permanente ou criado por corrente contínua) de forma que as linhas de força do campo
enlacem as bobinas. O enrolamento se encontra montado na parte fixa da máquina, e o fluxo magnético é criado na parte rotativa.
( ) A armadura e o enrolamento giram, enquanto o campo magnético constante produzido por ímã permanente ou por corrente contínua é
montado na parte fixa da máquina. O enrolamento da armadura é enlaçado no seu movimento rotativo pelas linhas de força do fluxo
magnético.
( ) O enrolamento da armadura está montado no estator e é alimentado por corrente alternada capaz de criar um campo girante no espaço.
O fluxo desse campo enlaça o enrolamento montado no rotor nele induzindo tensões e correntes.
Assinale a alternativa que apresenta a sequência de números CORRETA.
(3), (1), (2)
(2), (1), (3)
X (2), (3), (1)
(1), (2), (3)
(3), (2), (1)
[350057_1887
11]
Questão
019
Para polarizar diretamente um diodo retificador, deve-se:
Aplicar uma tensão negativa no anodo e uma positiva no catodo.
Aplicar tensão negativa num dispositivo em paralelo com o diodo.
X Aplicar uma tensão positiva tanto no anodo quanto no catodo.
Aplicar uma tensão negativa tanto no anodo quanto no catodo.
Aplicar uma tensão positiva no anodo e uma negativa no catodo.
[350057_1887
39]
Questão
020
Sobre o circuito ilustrado na figura a seguir, pode-se afirmar:
O circuito representa um abaixador de corrente contínua e a razão cíclica de operação da chave é 0,375.
O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,40.
X O circuito representa um abaixador de corrente contínua e a razão cíclica de operação da chave é 0,60.
O circuito representa um abaixador de corrente contínua e a razão cíclica de operação da chave é 0,40.
O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,375.
Pincel Atômico - 12/11/2023 15:56:16 6/6
