Avaliação Final: Princípios de Eletrônica Analógica- CT

















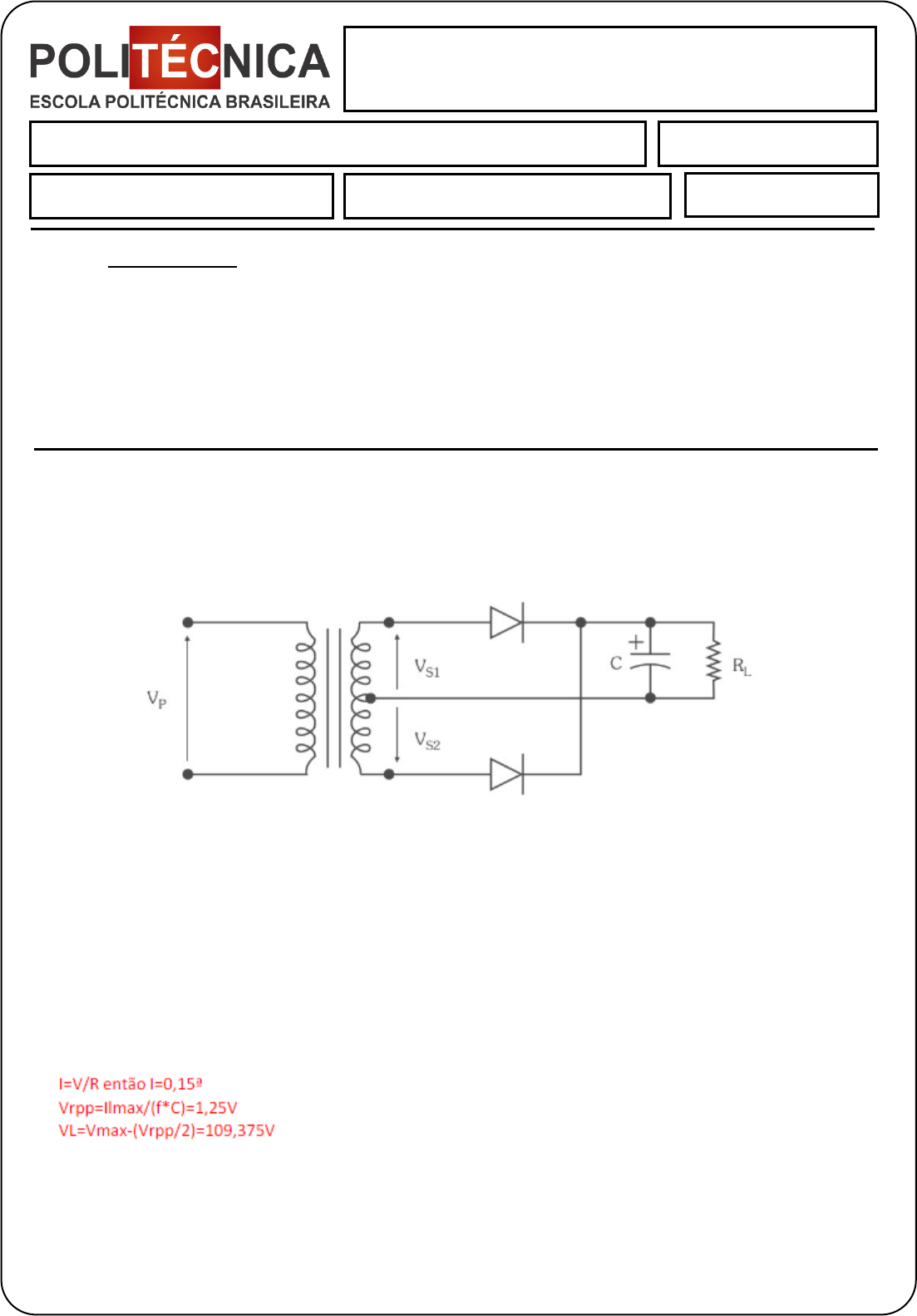

1. Considere o circuito da Figura abaixo e calcule o ripple Vrpp e a tensão média VL na carga RL.
VP = 110 V
VS1 = VS2 = 15 V
RL = 100 Ω
C = 1000 µF










RESP:

I = V/R → I = 15 /100 → I = 0,15 A

Vrpp = I /(f*C) = 110/(F* 100) 1,25V

VL= Vmax-(Vrpp/2) = 109,375






Princípios de Eletrônica Analógica - CT
Aluno (a): ALCIDES DIAS SOUTO JUNIOR Data: 15/11/2023
Avaliação Final NOTA:
INSTRUÇÕES:

❖ Esta Avaliação contém 08 questões, totalizando 10 (dez) pontos.
❖ Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
❖ As respostas devem ser digitadas abaixo de cada pergunta.
❖ As questões que envolvem cálculo só serão avaliadas se constarem os mesmos.
❖ Ao terminar grave o arquivo com o nome: Avaliação Final (nome do aluno).
❖ Envie o arquivo pelo sistema.


 Avaliação Final: Princípios de Eletrônica Analógica- CT
2. Qual é o valor do capacitor que, submetido a uma tensão de 100 V, armazena 10 µC de carga?
RESP:

C= Q/VC → 10*10-6 /100 → 10* 0,000001 /100 → 100µF


3. Um capacitor de 100 nF está carregado com 50 µC. Qual é a tensão entre os seus terminais?

Resp:

C= Q/VC → 100 *10−9/VC → Vc = 500V

4. Especifique os capacitores abaixo conforme os dados dos seus encapsulamentos:








 RESP:
a) 0,47 µF ; +ou- 10% 250v b) 47000 pF ; +ou- 10% 250v c) 47000 pF ; +ou- 20% 50v

5. Esboce a curva característica do diodo 1N4004, sabendo que ele é de silício e que suas principais
especificações, obtidas em um manual, são:

IFmáx = 1 A
VRmáx = 400 V

Resp:














 Avaliação Final: Princípios de Eletrônica Analógica- CT
6. O que é dopagem?

É o processo pelo qual se introduzem impurezas (átomos diferentes do Sie do Ge) em um a rede
cristalina de um semicondutor de maneira a modificar adequadamente suas propriedades físicas de
forma controlada. Assim, são constituídos semicondutores tipo P e N

7. Considere um transformador especificado para operar com tensão 110 V no primário e 15 V no
secundário com capacidade de corrente de 1 A. Determine:

a) A tensão eficaz no secundário (Vef) ao aplicar-se 127 V no primário.
 Resp:

 Vp/Vs = Is/Ip = Np/Ns → 110/15 = 127/ Vs → Vs = 17,31V





b) A corrente no primário quando o transformador estiver fornecendo a corrente máxima no
secundário (1 A).

Resp:

 Vp/Vs = Is/Ip = Np/Ns → 110/15 = 1/Ip → Ip = 0,136 A


8. Dados os sinais a seguir, determine os valores solicitados a partir dos valores fornecidos:










Vdc = 2x Vmáx/π = 24/3,14 = 7,64V
Vef = Vmáx/√ 2 = 12/√ 2 = 8,46V
T = 50ms
f = 1/T = 1/50m = 20Hz
w = 2/πf = 2/3,14x20 = 125,66 rad/s





 Avaliação Final: Princípios de Eletrônica Analógica- CT










 Vdc = 0
 Vmáx =Vef /√2 = 50/√2 = 35,35V
 T = 2µs
 f = 1/T = 1/2µ = 500Hz
 w = 2/πf = 2/3,14x500 = 3141 rad/s
















 Imáx = Idc x π = 1x3,14 = 3,14A
 Ief = Imáx/2 = 3,14/2 = 1,57A
 T = 1/f = 1/400k = 2,5µs
 w = 2/πf = 2/3,14x400k = 2513rad/s
