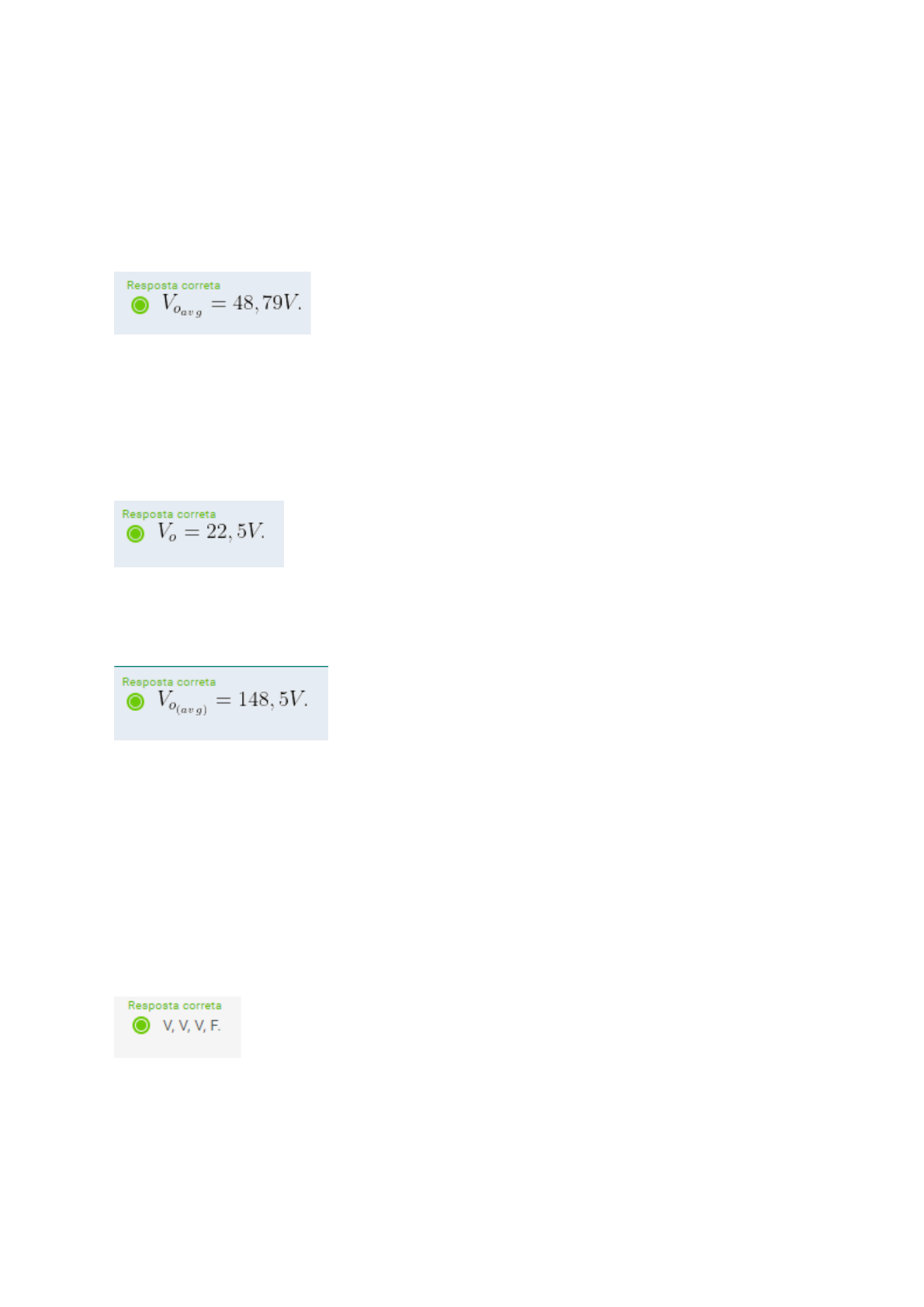

ELETRONICA DE POTENCIA - ATIVIDADE A2 - UNIRITTER Considere um circuito retificador controlado de meia-onda, o qual é alimentado com uma tensão de corrente alternada em sua entrada de 127 V. Com base nisso, determine a tensão sobre a carga, considerando uma carga com resistência de 5 Ω e sabendo que o ângulo de retardo é de 45°. Depois, assinale a alternativa correta referente ao valor da tensão sobre a carga. A finalidade de um retificador é converter a potência AC em potência DC. Adotando um retificador de meia-onda, cuja fonte de tensão AC é de 50 V, uma vez que estamos adotando que os dispositivos são ideais, encontra-se conectada a uma carga resistiva de 75 Ω. Assinale a alternativa que corresponda ao valor de tensão média sobre a carga apresentada. Um dado retificador de onda completa em ponte se encontra com uma alimentação de entrada por uma fonte de 220 V. O circuito possui um valor de resistência de 20 Ω, utilizando um ângulo de disparo de 60°. Assim, determine o valor da tensão média sobre a carga e, depois, assinale a alternativa correta. Os circuitos retificadores monofásicos são de confecção um pouco mais simples, especialmente quando comparados aos circuitos retificadores trifásicos. Eles possuem uma capacidade de potência limitada e geram uma ondulação significativa na tensão de saída DC. Com relação aos circuitos retificadores trifásicos, leia e analise as afirmativas a seguir. Depois, assinale V para Verdadeiro e F para Falso. ( ) A tensão de saída será mais alta em relação à tensão de entrada. ( ) Os circuitos trifásicos possuem uma amplitude mais baixa. ( ) A frequência de ondulação será mais alta. ( ) Os circuitos trifásicos possuem uma eficiência mais baixa. Agora, assinale a alternativa que apresenta a sequência correta: Para se projetar um retificador controlado, é necessário substituir o diodo por um outro dispositivo de potência, como um TBJ, um IGBT ou um SCR, como acontece na grande maioria das vezes. Esses dispositivos entram em condução quando um sinal entra em um determinado terminal. Com relação aos dispositivos utilizados para controlar um retificador, leia e analise as afirmativas a seguir. Depois, assinale V para Verdadeiro e F para Falso. ( ) O circuito com SCRs produz uma tensão de saída DC variável, cuja amplitude é obtida por meio de controle de fase. ( ) Um SCR não conduzirá de maneira automática quando a tensão ânodo-cátodo ficar positiva. ( ) Os retificadores controlados ou conversores são classificados em dois tipos: completamente controlados ou semicontrolados. ( ) A polaridade da tensão DC de saída e a direção da corrente não podem mudar, dessa forma, o fluxo de potência ocorrerá da fonte de carga DC para a fonte de tensão AC. Agora, assinale a alternativa que apresenta a sequência correta: Para circuitos retificadores de onda completa controlados com terminal (tap) central monofásico que utiliza uma carga resistiva, no controle de fase, com relação à alimentação AC positiva e negativa, é possível atingir novos parâmetros de configuração durante a operação. Diante do que foi apresentado, leia e analise as afirmativas a seguir com relação aos retificadores de onda completa: I. A alimentação tanto da parte positiva quanto da parte negativa AC possibilita o aumento de tensão DC, se comparado aos retificadores de meia-onda. II. Com o aumento de tensão DC, a ondulação será reduzida, se comparado a um circuito de meia-onda. III. A utilização de trafo é justificada para que se mantenha uma isolação física entre a fonte e os elementos do lado secundário do circuito. IV. A utilização de dois diodos em paralelo impossibilita a realização da forma de onda completa. É correto o que se afirma em: Os diodos de roda livre são amplamente empregados, e sua função principal é fazer com que a corrente não venha a crescer da mesma forma que a tensão quando o semiciclo positivo atuar sobre a forma de onda dentro do circuito, pois é fornecido um caminho alternativo para a energia. Sobre os diodos de roda livre, assinale a alternativa correta: Considere um circuito retificador controlado de meia-onda, o qual é alimentado com uma tensão de entrada em corrente alternada de 220 V. Depois, determine a potência entregue sobre a carga, considerando uma resistência de carga de 50 Ω e sabendo que o ângulo de retardo é de 60°. Após isso, assinale a alternativa correta referente ao valor da potência sobre a carga. A retificação é o processo de converter a tensão e a corrente em forma alternada para forma contínua. Um sinal de corrente alternada é constituído de um sinal senoidal. A retificação desse sinal pode se dar por meio de diodos como elementos de retificação. Nesse sentido, leia e analise as afirmativas a seguir: I. Dentro da análise trigonométrica, uma forma de onda senoidal pode estar presente nos quatro quadrantes e ser representada em semiciclos. II. A retificação por diodos ocorre quando realizamos a retificação de um sinal, e essa retificação não é controlada. III. A amplitude da tensão de saída DC (sinal contínuo) será pura logo após a retificação do sinal alternado AC. IV. A retificação controlada não ocorre com o uso de diodos. É correto o que se afirma em: A finalidade de um retificador é converter a potência AC em potência DC. Adotando um retificador de meia-onda, cuja fonte de tensão AC é de 100 V, uma vez que estamos adotando que os dispositivos são ideais, encontra-se conectada a uma carga resistiva de 75 Ω. Assinale a alternativa que corresponda ao valor da corrente rms sobre a carga apresentada.
