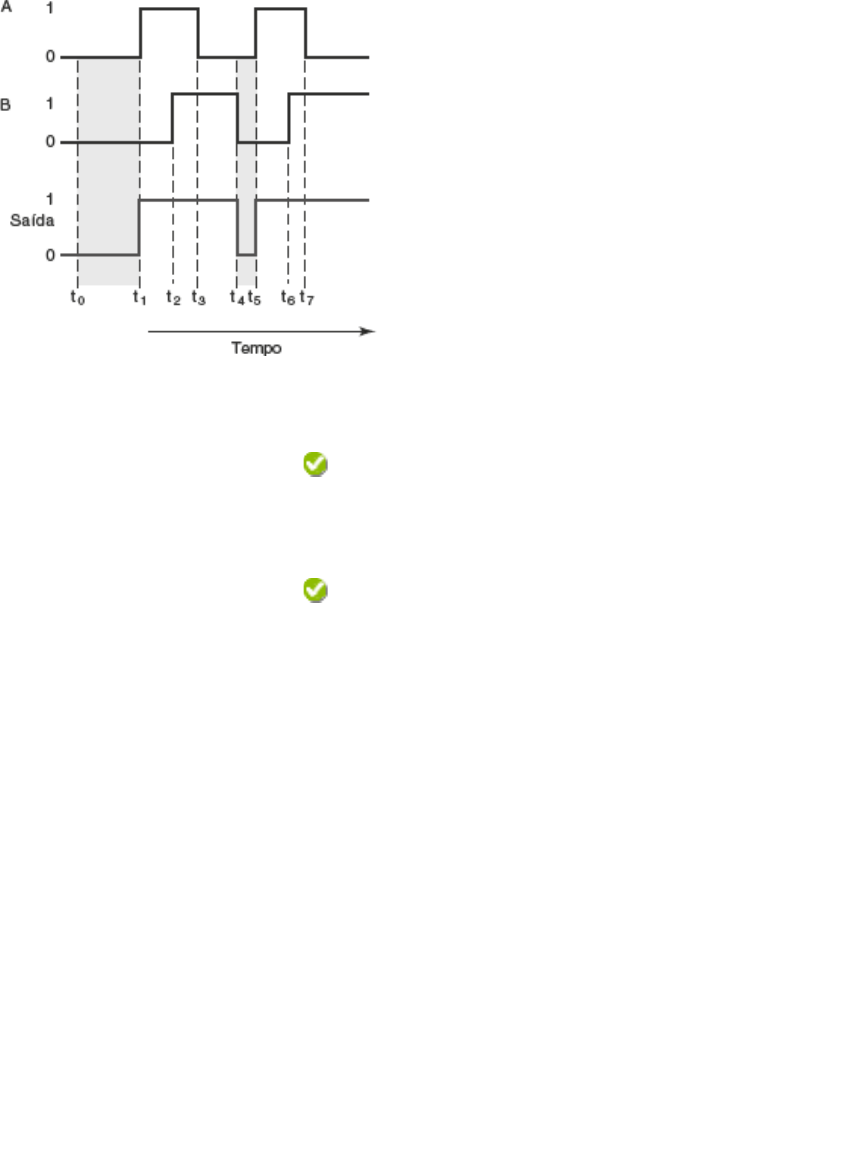

Pedro está analisando o comportamento de um circuito lógico, quando submetido aos estados A e B. Esse circuito tem, como resposta de saída para o intervalo de tempo [t0; t7], o que se vê representado neste gráfico: Observe atentamente e ajude Pedro a encontrar a função lógica de saída que representa a saída do gráfico. Resposta Selecionada: b. A + B Respostas: a. A x B b. A + B c. A NOR B d. A XOR B e. A NAND B Comentário da resposta: Resposta correta: b) A + B. Do gráfico: Para o intervalo de tempo t0 a t1: A=0 e B= 0 e o valor da saída é igual a 0. Para o intervalo de tempo t1 a t2: A=1 e B= 0 e o valor da saída é igual a 1. Para o intervalo de tempo t2 a t3: A=1 e B= 1 e o valor da saída é igual a 1. Para o intervalo de tempo t5 a t6: A=0 e B= 1 e o valor da saída é igual a 1. Logo, a função de saída será A+B. Jane ganhou seu primeiro Personal Computerum IBM’s System/360 de seu avô. Considerando as características de hardware da época, qual a tecnologia que esse computador utilizava? Resposta Selecionada: b. Transistores. Respostas: a. Válvulas e bobinas. b. Transistores. c. Cartão perfurado. d. Microprocessadores. e. Circuito integrado. Comentário da resposta: Resposta correta: e) Circuito integrado. Os circuitos integrados marcaram a 3ª geração dos computadores, e suas tecnologias possibilitaram, posteriormente, a criação dos computadores pessoais. Um estudante em um projeto de sistemas digitais precisa efetuar a soma de dois números binários A= 101010 e B=100010. Qual o valor correto encontrado pelo estudante em decimais? Resposta Selecionada: c. 72. Respostas: a. 77. b. 75. c. 72. d. 1001100. e. 76. Comentário da resposta: Resposta correta: e) 76. Vamos ao cálculo: 101010 + 100010 = 1001100 que, em decimal, é o número 76. Paulo está analisando o comportamento de um circuito lógico, quando submetido aos estados A e B; esse circuito tem como resposta de saída x para o intervalo de tempo [t0; t7] o que se vê representado no gráfico a seguir. Assinale a resposta correta para a saída x para o intervalo de tempo [t0; t7]: Resposta Selecionada: c. A AND B. Respostas: a. A NAND B. b. A XOR B. c. A AND B. d. A NOT B. e. Não existe operação lógica sobre A e B que resulte na saída x. Comentário da resposta: Resposta correta: c) A AND B. Do gráfico: Para o intervalo de tempo t0 a t1: A=0 e B= 0 e o valor da saída é igual a 0. Para o intervalo de tempo t1 a t2: A=1 e B= 0 e o valor da saída é igual a 0. Para o intervalo de tempo t2 a t3: A=1 e B= 1 e o valor da saída é igual a 1. Para o intervalo de tempo t3 a t4: A=0 e B= 1 e o valor da saída é igual a 1. Logo, a função de saída será A AND B. Windows e Linux são exemplos de sistemas operacionais conhecidos como o principal software presente em um computador, sendo responsável por fornecer acesso aos recursos de hardware de uma máquina. As principais atividades relacionadas ao gerenciamento de disco implementadas em um sistema operacional são: Resposta Selecionada: b. escalonamento de disco e gerenciamento do espaço livre. Respostas: a. proteção contra vírus e spywares. b. escalonamento de disco e gerenciamento do espaço livre. c. segurança contra-ataques na rede e limpeza de dados dos aplicativos. d. mapeamento de setores defeituosos e correção. e. esvaziamento programado da lixeira e ajuste automático do relógio. Comentário da resposta: Resposta correta: b) Escalonamento de disco e gerenciamento do espaço livre. O algoritmo mais simples para alocação de espaço em disco consiste na criação de uma área de troca especial no disco ou, até melhor, em um disco separado do sistema de arquivos; a maioria dos sistemas Linux trabalha assim. Para um determinado processo químico descrito na figura a seguir, utilizaram-se dois transdutores de entrada e dois comparadores de saída do comparador, representados pelas variáveis de entrada Th e Ph. VTR e VPR são os valores de temperatura e pressão de referência. Observando a figura com atenção, pode-se perceber que o estado lógico de saída resultante deverá ou não acionar o alarme. Qual função lógica de saída representa o sistema digital anterior? Resposta Selecionada: e. Th + Ph Respostas: a. Th x Ph b. (Th x Ph) c. (Th x Ph ) 2 d. (Th + Ph) e. Th + Ph Comentário da resposta: Resposta correta: e) Th + Ph. As variáveis Th e Ph passam por uma porta OR, logo a função de saída para o alrme será Th + Ph. Gustavo está estudando o circuito a seguir e gostaria de verificar para quais valores de Th e Ph o alarme será acionado. Suponha que o alarme é ativado em nível alto: • - Ph = 0 ou Th= 0; • - Ph= 1 ou Th =1; • - Ph= 0 ou Th = 1; IV- Ph = 1 ou Th= 0; Em quais casos o alarme será acionado? Resposta Selecionada: a. Somente nos casos II, III e IV. Respostas: a. Somente nos casos II, III e IV. b. Somente nos casos I e II. c. Somente nos casos II e III. d. Somente nos casos III e IV. e. O alarme nunca será acionado. Comentário da resposta: Resposta correta: a) Somente nos casos II, III e IV. Verificando a tabela verdade da função OR, o alarme será acionado quando os casos em que as entradas Th e Ph são todas em nível alto ou pelo menos uma das entradas estiver em nível alto. Pergunta 8 0 em 1 pontos Em 1854, Georg Boole publicou um trabalho intitulado UmaiInvestigação das leis do pensamento, sobre as quais são fundadas as teorias matemáticas de lógica e probabilidades (Investigation of the laws of thought, on which are founded the mathematical theories of logic AND probabilities). Foi nessa publicação que uma “álgebra lógica”, conhecida hoje em dia como álgebra booleana, foi formulada. A álgebra booleana é uma forma conveniente e sistemática de expressar e analisar a operação de circuitos lógicos. Claude Shannon foi o primeiro a aplicar o trabalho de Boole na análise e no projeto de circuitos lógicos. Em 1938, Shannon escreveu uma tese no MIT, intitulada A symbolic analysis of relay and switching circuits. Para os casos: I - A = 0, B = 1, C = 1 e D = 1. II - A = 0, B = 1, C = 1 e D = 0. III - A = 0, B = 0, C = 0 e D = 1. Obtenha os níveis lógicos de saída x para o circuito, nos casos I, II e III. Resposta Selecionada: c. I= 0, II= 0 e III= 0. Respostas: a. I= 0, II= 1 e III=1. b. I =1, II = 1 e III= 1. c. I= 0, II= 0 e III= 0. d. I= 0, II= 1 e III=0. e. I= 1 II = 0 e III= 1. Comentário da resposta: Resposta correta: d) I= 0, II= 1 e III=0. Alberto é um aluno curioso de computação, que está estudando sistemas binários. Em um dado momento, ele descobre que é possível representar uma números utilizando uma certa quantidade de bits. Sendo assim, ajude Alberto a representar valores decimais na faixa de 0 a 12.500 e responda: Qual o número mínimo de bytes que ele utilizará para representar esses valores decimais? Resposta Selecionada: d. 2bytes. Respostas: a. 13 bits. b. 11 bits. c. 10 bytes. d. 2bytes. e. 8 bits. Comentário da resposta: Resposta correta: d) 2 bytes. Usando 13 bits, podemos contar, em decimal, de 0 a 213 – 1 = 8191. Usando 14 bits, podemos contar de 0 a 214 – 1 = 16.383. Evidentemente, 13 bits não são suficientes, porém, com 14 bits, podemos ir além de 12.500. Assim, o número necessário de bits é 14. Como cada 1 byte tem 8 bits, Alberto precisará de pelo menos 2 bytes. Michelle está investigando um diagrama de circuito digital que tem quatro entradas, A, B, C e D, como descrito nesta figura: Michelle é uma estudante bastante esforçada e encontrou a função lógica resultante do circuito. Qual é ovalor da função lógica Y encontrada por Michelle? Comentário da resposta: Resposta correta: a) Na primeira porta OR, entram as variáveis A e B, ficando A ou B = A + B.Na segunda porta C AND (A+B) = (A+B).C. Na terceira porta NOT, barra-se (A+B).C, resultando em [(A + B) C].Na quarta porta OR, entra a variável D ou ´[(A + B)C] ficando D ou (A or C) and C barrado. Finalmente, chegamos à última porta, com a variável E and D ou (A or C) and C barrado. Portanto, Y é igual a
