Disciplina: SISTEMAS DE PROTEÇÃO E MEDIÇÃO  AV
Aluno: LUCAS MACIEL DE ARAUJO DA SILVA 202107179694
Turma: 9001
DGT1100_AV_202107179694 (AG)   19/09/2023 20:57:31 (F)
Avaliação: 4,00 pts Nota SIA: 4,00 pts

7111 - FILOSOFIA E METODOLOGIA DA PROTEÇÃO

 1. Ref.: 7820923 Pontos: 0,00  / 1,00

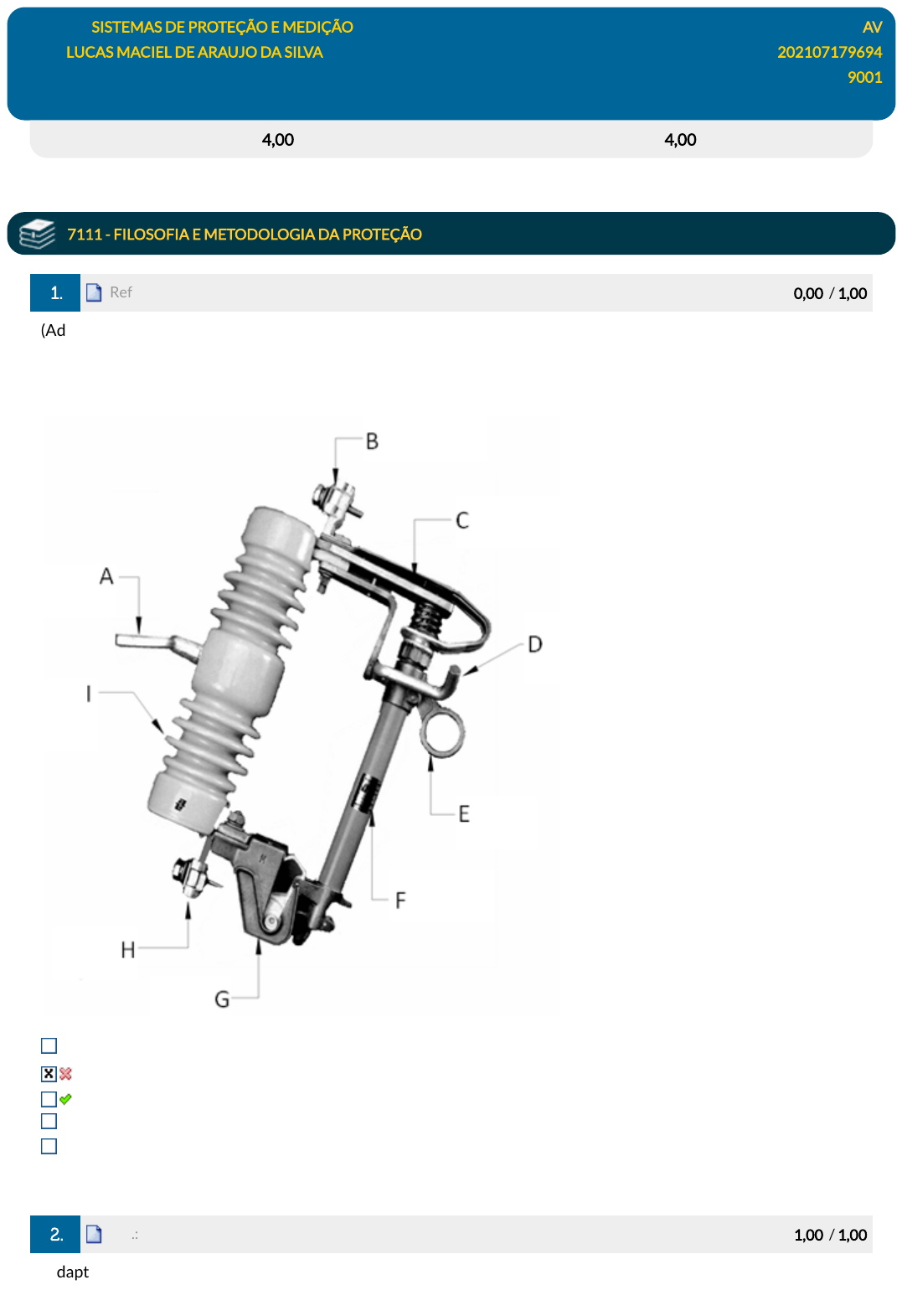

(Adaptado AOCP-2018) As chaves fusíveis são dispositivos utilizados na proteção do sistema e equipamentos
contra sobrecorrente. A �gura a seguir mostra uma chave fusível de isolador de corpo único, utilizada em sistemas
elétricos de distribuição. Assinale a alternativa que descreve corretamente um dos elementos indicados nessa
�gura.
D - indica olhal para manobra
 I - indica o porta fusível
 F - indica o porta fusível
B - indica o suporte de �xação
B - indica o contato superior
 2. Ref.: 7820526 Pontos: 1,00  / 1,00
(Adaptado VUNESP - 2013) As funções de proteção são padronizações que classi�cam as características dos
dispositivos de proteção conforme sua capacidade de proteger o sistema. Assinale a alternativa correta acerca das
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7820923.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7820526.');
19/01/2024 19:07 EPS
https://simulado.estacio.br/alunos/ 2/5
funções de proteção para instalações de alta, média e baixa tensão.
 A proteção de sobrecorrente é o tipo mais simples de função de proteção e baseia-se na comparação entre a
corrente medida pelo relé de proteção que desempenha essa função e uma quantidade de corrente
predeterminada
A proteção diferencial, baseia-se na comparação entre a reatância medida pelo relé de proteção que
desempenha essa função, e uma reatância predeterminada, na frequência industrial
A proteção diferencial, baseia-se na comparação entre a impedância calculada pelo relé de proteção que
desempenha essa função e uma impedância predeterminada
A proteção de distância, baseia-se na comparação entre as correntes que circulam por esses equipamentos
A proteção de sobretensão, baseia-se na comparação entre a tensão medida pelo relé de proteção e uma
quantidade de tensão predeterminada

7112 - CONCEITOS DE PROTEÇÃO ELÉTRICA

 3. Ref.: 7825116 Pontos: 0,00  / 1,00
Os relés de sobrecorrente têm o tempo de atuação de�nidos a partir de curvas, que são estimadas diante de testes e
descritas em seus respectivos manuais segundo a norma. Considerando a curva a seguir, pode-se a�rmar:
É uma curva de tempo em função da tensão
É uma curva de tempo de�nido para um relé temporizado
 É uma curva de tempo muito inverso para o relé de distância
 É uma curva de tempo inverso para o relé de sobrecorrente
É uma curva para o relé de sobrecorrente instantâneo
 4. Ref.: 7825154 Pontos: 1,00  / 1,00
(CEPERJ/2012 - Adaptada) Um trecho do sistema possui um relé digital de sobrecorrente temporizado no
secundário de um TC, onde o ajuste de disparo é de�nido para 5 A.  O tempo de atuação da curva do relé é ajustado
para 0,3 segundos para um curto de 3 kA nas proximidades dos mesmos. Qual o valor de ajuste da curva de tempo
(TMS) desse relé:
0,20
 0,30
0,13
0,10
0,25
t = seg
0,14TMS
( )
0,02
−1
Icc
Iaj
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7825116.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7825154.');
19/01/2024 19:07 EPS
https://simulado.estacio.br/alunos/ 3/5
 5. Ref.: 7825124 Pontos: 0,00  / 1,00
(FCC/2015 - Adaptada) Os dispositivos de proteção podem ter sua atuação de�nida diante do ajuste de curvas de
tempo. Considere a curva de tempo x corrente abaixo apresentada.
Considerando que a corrente nominal IN do equipamento é:
16 A, uma corrente de 80 A faria com que a atuação ocorresse em 20 ms.
10 A, uma corrente de 20 A faria com que a atuação ocorresse em 20 s
 40 A, uma corrente de 20 A faria com que a atuação ocorresse 20 ms
 32 A, uma corrente de 64 A faria com que a atuação ocorresse em 20 s
25 A, uma corrente de defeito 50 A faria com que a atuação ocorresse em 20 ms

7113 - DISPOSITIVOS DE PROTEÇÃO ( (CRÉDITO DIGITAL))

 6. Ref.: 7856909 Pontos: 1,00  / 1,00
(CESGRANRIO/2011) Os relés de distância săo soluçôes conhecidas para a proteção de sistemas elétricos de
potência. Esses relés sẵo denominados pelo número 21 e englobam o relé de impedância, o relé de admitância e o
relé de reatância. Seja uma linha de transmissăo de 230 , cuja impedância é de . Para a aplicação de um
relé de impedância que proteja da linha de transmissão será utilizado um TC de 500/5 e um TP de
230.000/100. A regulagem desse relé de impedância será de:

KV 143, 75Ω
80%
115 S
500 S
6, 25Ω
575Ω
5Ω
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7825124.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7856909.');
19/01/2024 19:07 EPS
https://simulado.estacio.br/alunos/ 4/5
 7. Ref.: 7856875 Pontos: 0,00  / 1,00
(CESGRANRIO/2014 - Adaptada) Relés de proteção são equipamentos amplamente utilizados em sistemas elétricos
de potência, e aplicados nas mais diversas situações, como, por exemplo, na proteção de linhas, transformadores e
máquinas rotativas. As características dos relés, bem como seu modo construtivo e sua funcionalidade, dão-lhes
diversas classi�cações. Uma delas é quanto à temporização na qual o tempo de atuação do dispositivo os diferencia.
O relé em que o tempo de atuação é constante e a magnitude da grandeza que o sensibiliza não in�ui em sua atuação
é o do tipo:
de ação indireta
de ação direta
temporizado com retardo dependente
 instantâneo
 temporizado com retardo independente

7114 - PROTEÇÃO DE EQUIPAMENTOS DO SISTEMA ELÉTRICO

 8. Ref.: 7816708 Pontos: 0,00  / 1,00
Existem vários sistemas de relés desenvolvidos com a �nalidade de proteger um gerador de energia elétrica contra
situações anormais de funcionamento. Sobre alguns desses sistemas de proteção, quanto à sua função e
características, julgue os itens a seguir como Verdadeiro ou Falso:

( ) a função da proteção contra perda de excitação é proteger o rotor do gerador contra sobreaquecimento e evitar
perturbações no sistema ao qual o gerador está ligado;
( ) a proteção contra carga desequilibrada é evitar o sobreaquecimento e a vibração do rotor por circulação de
correntes de sequência negativa no estator;
( ) a proteção contra sobrevelocidade somente pode ser efetuada por dispositivo mecânico diretamente ligado ao
eixo do gerador;
( ) a proteção contra sobretensão é recomendada nos geradores sujeitos a sobrevelocidades e sobretensão como
resultante da perda de carga;
( ) o conjunto de relés que formam o sistema de proteção de retaguarda do gerador oferecem proteção adicional
para faltas internas e para faltas nos sistemas externos adjacentes.
A alternativa que melhor corresponde ao julgamento é:
 V, V, F, V, V.
F, V, V, F, F.
F, F, F, V, F.
 V, F, V, V, F.
F, V, F, F, V.
 9. Ref.: 7816710 Pontos: 0,00  / 1,00
A teleproteção utiliza diversas tecnologias para vias de comunicação, conhecidas como canais piloto. Entre essas
tecnologias, pode-se a�rmar que a única que se utiliza de meio físico o próprio condutor é:
Fibra ótica.
Fio piloto.
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7856875.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7816708.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7816710.');
19/01/2024 19:07 EPS
https://simulado.estacio.br/alunos/ 5/5
 Onda portadora.
 Cabo OPGW.
Micro-ondas.
 10. Ref.: 7816563 Pontos: 1,00  / 1,00
(FUNRIO/2017) Sobre a proteção de motores de baixa tensão, analise as a�rmativas a seguir:

(I) Os motores de baixa tensão são normalmente protegidos por relé térmico e fusível retardado.
(II) Os dispositivos de proteção instantâneos atuam sobre as correntes assimétricas de partida.
(III) Os dispositivos de proteção devem proteger a curva térmica do motor.

Assinale:
se somente a a�rmativa (II) estiver correta.
se somente a a�rmativa (III) estiver correta.
se somente a a�rmativa (I) estiver correta.
 se somente as a�rmativas (I) e (III) estiverem corretas.
sesomente as a�rmativas (I) e (II) estiverem corretas.
