Pincel Atômico - 17/02/2024 19:39:55 1/2
GABRIEL DOS SANTOS
Exercício Caminho do Conhecimento - Etapa 6 (27273)
Atividade finalizada em 17/02/2024 19:39:23 (1565607 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
ELETRÔNICA DE POTÊNCIA [976079] - Avaliação com 4 questões, com o peso total de 6,50 pontos [capítulos - 113]
Turma:
Curso Técnico: Eletrotécnica - Grupo: VV - BT 2023 - BT EAD ELE - 2 [106840]
Aluno(a):
720436 - GABRIEL DOS SANTOS - Respondeu 4 questões corretas, obtendo um total de 6,50 pontos como nota
[350058_188713]
Questão
001
A respeito do SCR, dispositivo de potência de estado sólido muito utilizado na eletrônica industrial, analise as afirmativas a seguir.
I. O SCR possui sua construção realizada em 4 camadas tipo p e n, resultando em PNPN.
II. Para que o SCR entre em condução, além de estar diretamente polarizado, um pulso de tensão positiva deve ser aplicado no gatilho.
III. O gatilho deve permanecer com corrente para manter o SCR conduzindo.
Está CORRETO o que se apresenta em:
II, somente.
III, somente
II e III, somente.
X I e II, somente
I, somente
[350057_188718]
Questão
002

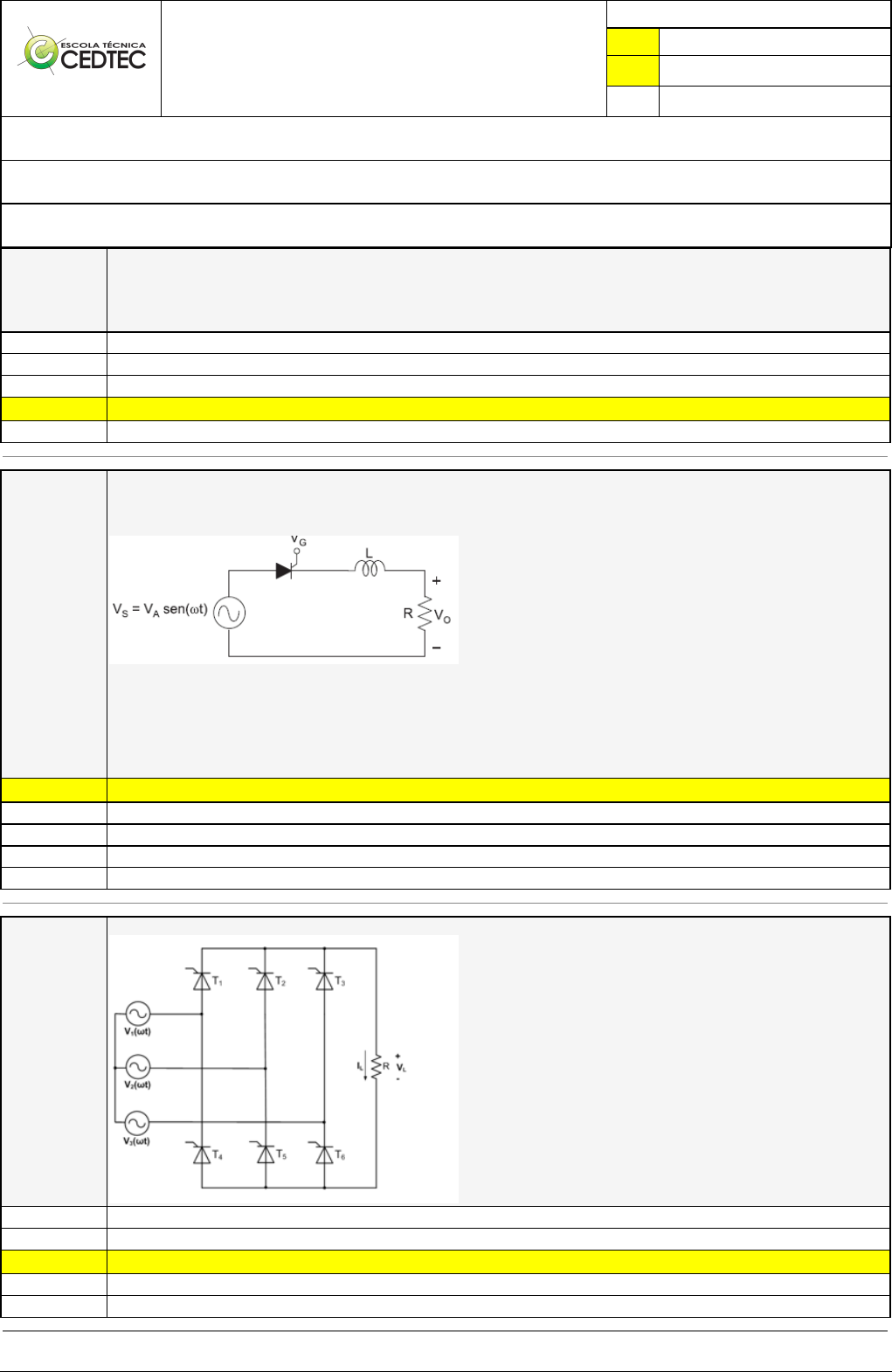

O circuito da figura abaixo representa um retificador de meia-onda, controlado a tiristor (SCR), alimentando uma carga constituída por
um reristor R em série com um indutor L.
Levando em conta que o circuito está operando em modo descontínuo e que pulso de disparo do tiristor aplicado à porta (gate)
apresenta uma duração desprezível em comparação com o período da tensão na entrada VS, considere as afirmativas abaixo.
I - No instante em que VS = 0, o tiristor corta e só volta a conduzir corrente novamente quando um novo pulso de disparo for aplicado ao
seu terminal de porta (gate).
II - Quando o tiristor conta, a presença do indutor L no circuito faz com que a tensão na saída VO, sobre o resistor R, inverta a sua
polaridade imediatamente.
III - Diferentemente de um retificador com carga puramente resistiva, o nível médio de tensão na saída VO do circuito acima é
dependente da carga.
É CORRETO o que se afirma em:
X III, apenas
I e II, apenas
I, apenas.
I, II e III
II e III, apenas
[350058_188714]
Questão
003
O circuito apresentado na figura abaixo se refere ao:
Retificador monofásico, de onda completa, a Tiristor.
Retificador monofásico, de onda completa, a diodo.
X Retificador trifásico de onda completa, a Tiristor.
Retificador trifásico de onda completa, a diodo.
Retificador trifásico de meia onda, a diodo.
Pincel Atômico - 17/02/2024 19:39:55 2/2
[350057_188720]
Questão
004
No retificador controlado apresentado na figura abaixo, T1, T2, T3 e T4 são Tiristores cujo ângulo de disparo é de 60° e a frequência
angular (ω) da tensão de alimentação do retificador é igual a 120π rad/s. Desprezando as quedas de tensões sobre os Tiristores, qual o
valor da tensão média V0 na saída do retificador?
(200/π) V
(200/π) V
(100/π) V
X (150/π) V
(250/π) V
