Fundações e Estruturas de Contenções
Fundações rasas
(superficiais/diretas)

Definição
Elemento de fundação cuja base está assentada em
profundidade inferior a duas vezes a menor dimensão da
fundação, recebendo aí as tensões distribuídas que
equilibram a carga aplicada; para esta definição adota-
se a menor profundidade, caso esta não seja constante
em todo o perímetro da fundação. Os elementos de
fundação superficial que se enquadram nesta definição
são:
 Sapatas;
 Radiers;
 Blocos;
 Tubulões curtos.
Tensão
O solo rompe com deformações entre 10% e 30% do
menor lado da sapata ou do diâmetro, o mais utilizado
20%.
σRUP = tensão de ruptura do solo
σADM = tensão admissível do solo
σADM =
FS = 3
TENSÃO ADMISSÍVEL:
• Tabela NBR 6122/1996

• Berberian: σadm =
é
 𝑒𝑚 (
²
)

• Albiero e cintra: σadm =
é
 𝑒𝑚 (
²
)

• Teixeira: σadm =
é
 𝑒𝑚 (
²
)

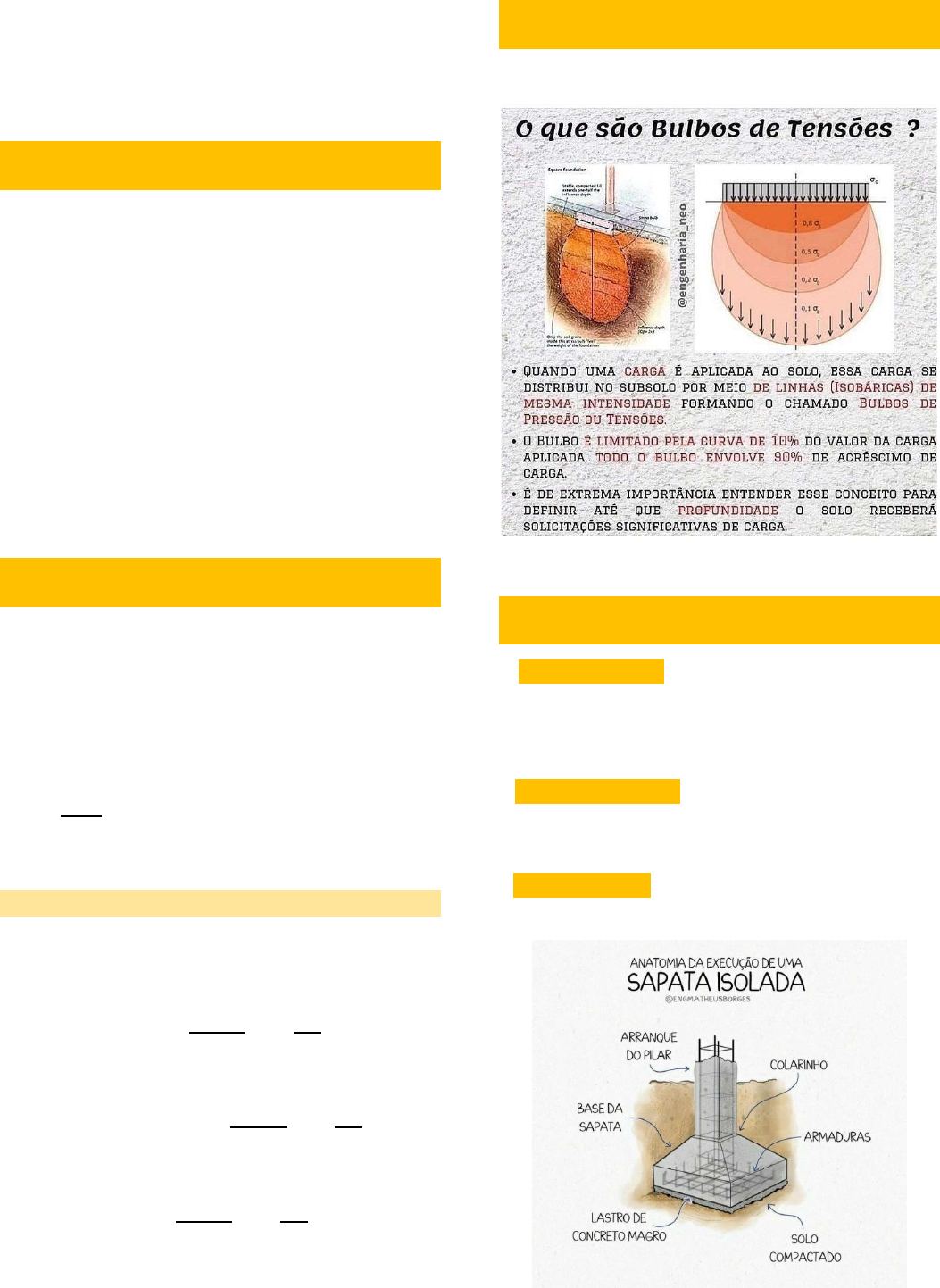

Bulbo de tensão
O bulbo de tensão é 2x o maior lado da sapata.


Sapatas
• Sapatas isoladas: elementos de concreto armado
dimensionados de forma que as tensões de tração
geradas não sejam resistidas pelo concreto e sim pelo
aço.
• Sapatas associadas: sapata comum a vários pilares
cujos centros gravitacionais não estejam situados no
mesmo alinhamento.
• Sapatas corridas: sapata sujeita a ação de uma carga
distribuída linearmente.

Fundações e Estruturas de Contenções
EXEMPLO (SAPATA QUADRADA):
Bulbo de tensão estipulado: 2 metros
Carga: 30 toneladas (Prédio de 4 pavimentos)
Dados do Ensaio SPT: NSPT = = 19 = N
σadm = = 3,8
.
, / ²
 = 7895 cm² → √(7895) = 89 cm → 90 cm
90 cm x 90 cm = 1,80 m → Bulbo de tensão: 2 metros
Está na margem (dentro dos 2 metros), ou seja, é
necessário repensar o método e recalcular usando todas
as camadas (NSPT). Se cair no bug, utilizar a que tem a
menor σadm.

EXEMPLO (SAPATA RETANGULAR):
O formato (quadrada/retangular) irá depender do pilar.
Observar o mapa de carga para avaliar se vale a pena
alongar a sapata (até 2x mais) ou deixar centrada.
Convenção: b = 1,5B
7.000 cm ² = b x B
7.000 = b x 1,5B
b = √
,
 = 70 cm → 70 x 1,5 = 105 cm

 b = 70 cm
 B = 105 cm

EXEMPLO (SAPATA CIRCULAR):
Normalmente é utilizada quando for mecanizar a
execução (gasta mais $$ nas máquinas, porém é mais
rápido). Sapatas quadradas ou retangulares gastam
mais $$ com os serventes, pois demoram mais para
serem executadas.
7.000 cm ² =
 ²
 → D = √

π
 → D = 95 cm

Radier
Fundação superficial que abrange todos os pilares de
uma determinada obra ao mesmo tempo. É
recomendável para solos moles, não tão resistentes, e
normalmente torna-se viável quando a área das sapatas
é igual ou maior do que 60% da área construída. Gasta
mais concreto do que a sapata e é mais rápida a
preparação.


Blocos
Elementos de grande rigidez executados com concreto
simples ou ciclópico (não armados dimensionados de
modo que as tensões de tração produzidas sejam
resistidas unicamente pelo concreto.
Elemento de fundação rasa de concreto ou outros materiais
tais como alvenaria ou pedras, dimensionado de modo que
as tensões de tração nele resultantes sejam resistidas
pelo material, sem necessidade de armadura.




Tubulões curtos
O furo é feito com o diâmetro do pescoço (normalmente
de 60 a 80 cm), e pode ser ou não alargado na base. É
todo concretado. O modo de ruptura não chega até o
pescoço (diferente da estaca – fundação profunda).

Fundações e Estruturas de Contenções

Vigas de fundação
Elemento de fundação comum a vários pilares cujos
centros gravitacionais estejam situados no mesmo
alinhamento.

Ensaios de fundação

TIPOS DE ENSAIOS GEOTÉCNICOS:
 Poços;
 Sondagens à trado;
 Sondagens à percussão com SPT;
 Sondagem SPT com medição do torque
(SPTT);
 Sondagem rotativa;
 Sondagens mistas.
 Ensaios de cone (CPT e CPTU);
 Ensaios pressiométricos (PMT);
 Ensaio dilatométrico (DMT);
 Ensaio de palheta.


Poços
 NBR 9604;
 Escavações manuais até o nível d’água ou onde
for estável;
 Retirada de amostras indeformadas.

Sondagens à trado
 NBR 9603;
 Perfurações com trado limitadas ao nível
d’água;
 Retirada de amostras deformadas.

Ensaio SPT: Standard
Penetration Test / Percussão

É um método de investigação geotécnica e de
reconhecimento do solo que fornece informações sobre
a compacidade e consistência das suas camadas
constituintes, além de permitir identificar a capacidade
de carga suportada, nível do lençol freático, mineralogia
e o tipo de rocha do para fornecer dados para o
dimensionamento. Assim, é possível definir com
precisão o tipo de fundação que será empregada ao
terreno. O SPT é um ensaio dinâmico.
 NBR 6484 (Solo - Sondagens de simples
 reconhecimento com SPT – Método de ensaio);
 NBR 6502 e NBR 13441 (Rochas e Solos);
 NBR 7181 (Análise granulométrica de solos);
 NBR 8036 (Programação de sondagens de
simples reconhecimento do solo para fundações
de edifícios).


 Amostrador: 65 kg
 Altura: 75 cm
O ensaio serve para cravar o número de golpes que o
amostrador necessita para adentrar no solo.
< 5 = Considera 5 (Ex.: 4 golpes, e/ou muda o método)
> 5 = Viabilidade para sapatas (até 3 metros) ou tubulão
curto.
1ª camada (15 centímetros): desprezada, pois é a terra
solta/lama, ou seja, não é confiável.
2ª camada: de 15 em 15 cm (marcados no amostrador)
Parâmetros do solo: 45 cm para cada metro;
Fundações e Estruturas de Contenções
Parâmetros de resistência: 30 cm para cada metro.
N = número de golpes necessários para descer os
últimos dois trechos de 15 centímetros – totalizando 30
cm (os primeiros 15 são desprezados);
NSPT = soma do número de golpes dos 2º e 3º últimos
trechos de 15 centímetros.
Em casos de falsa resistência (observar os números do
ensaio), considerar para o SPT a média entre o anterior
e o posterior.
Interrupção do ensaio quando houver:
 Em qualquer dos três seguimentos de 15 cm, N
> 30 golpes;
 N > 50 golpes durante toda escavação;
 Penetração nula na sequência de 5 impactos do
martelo.
Resultado da sondagem SPT:


Ensaio CPTu: Penetração do
cone com medida de poropressão

É utilizado para previsibilidade de recalques de
fundações em solos pouco resistentes, com o objetivo
de determinar a resistência do solo à penetração
contínua. Fornece: resistência de ponta (qc), atrito lateral
(fs), poropressão (pressão da água nos espaços vazios
entre as partículas sólidas do solo). O CPTu é um ensaio
estático.
Vantagens:
 Ensaio rápido e contínuo do subsolo;
 Resultados confiáveis e não dependentes de
operador;
 Alta precisão e produtividade;
 Transmissão e processamento em tempo real
de parâmetros geotécnicos por meio de
computador a bordo;
 Forte base teórica para interpretação dos
resultados.
Desvantagens:
 Não retira amostras do solo;
 Há limite de escavação para solo muito
resistentes (indicados para solos moles).


Ensaio Triaxial

Simula as condições que o solo está no campo de forma
detalhada. É possível descobrir/prever como estará o
Fundações e Estruturas de Contenções
solo após o alívio de tensão (O SPT só dará os
resultados com o solo comprimido). O ensaio é feito com
um corpo de prova cilíndrico (retirado de uma amostra
de solo) que é colocado dentro de uma câmara de
ensaio envolto por uma membrana de borracha. A
câmara é cheia de água, à qual se aplica uma pressão,
que é chamada pressão confinante ou pressão de
confinamento do ensaio. No ensaio com carga
controlada é aplicada uma carga constante no pistão
que penetra na câmara, e no ensaio de deformação
controlada o pistão é deslocado para baixo com
velocidade constante. A partir dos dados obtidos no
ensaio, é possível traçar o círculo de Mohr
correspondente à situação de ruptura, a envoltória de
resistência e o gráfico tensão-deformação do solo.Reforço de fundações



Reforço de Sapatas
Com o objetivo de reduzir a tensão, aumentar a área da
sapata é o primeiro passo para se pensar em um reforço
de fundação.


É necessário fazer o aumento dos dois lados da sapata
para equilibrar as tensões e evitar torcer a estrutura.
EMENDAS: Para emendar o aço, é recomendável
utilizar a Emenda CCL, e evitar solda ao máximo, para
que a emenda não fique dura e consequentemente mais
frágil. Emendas por luva ou solda:
 Empregar emendas com luva de pressão do tipo
CCL da FOSROC;
 Caso não seja possível, empregar solda
somente para aço classe A.
 Preferencialmente, a solda deve ser aplicada
dos dois lados da barra;
 Usar eletrodo E7018 ou E6013 (AWS);
 Após aplicar uma passada de solda, esperar
que esfrie até poder tocar com a mão, antes de
aplicar a camada seguinte.
 Em situações de maior responsabilidade, a
solda deve ser evitada para não conduzir à
fragilização do aço.



SOBREPOSIÇÃO DE FERRAGENS: Garantir 40x o
diâmetro.
Fundações e Estruturas de Contenções



Estaca Mega
a
Tubulão
A

Fundações profundas

Estaca Escavada
 São estacas moldadas “in loco”
 Sem vibração;
 Mobilidade, versatilidade e produtividade;
 Grandes profundidades;
 Grandes cargas;
 Executadas com a presença de água.



Estada Hélice Contínua

São utilizadas, normalmente, em solos coesivos e não
penetram rocha sã.
PASSO A PASSO:
1. O trado contínuo desce escavando (sem retirar
a terra);
2. A hélice rotaciona até a cota final;
3. É retirada ao mesmo tempo que o concreto é
injetado (observar a pressão do concreto para a
estaca não ficar vazia)
4. Ao fim da concretagem, rapidamente a armação
é colocada.
VANTAGENS:
 Elevada produtividade;
 Sem vibração;
 Monitoramento eletrônico;
 Alta capacidade de carga.
DESVANTAGENS:
 Alto custo em obras pequenas;
 Pé direito baixo;
 Terrenos irregulares;
 A máquina ocupa uma grande área,
inviabilizando o seu uso em alguns locais.

Estaca Raiz
a
Estaca Cravada
a
Estaca Franki
a

Método de Decourt e Quaresma

R = RL + RP
RL = β . 10 . (
𝐍𝟏
𝟑
+ 𝟏 ) . U . L
RP = α . k . NP . AP
R = Resistência da estaca;
RL = Resistência lateral;
RP = Resistência ponta;
N1 = NSPT médio do comprimento total da estaca;
β = fator de redução do atrito;
Fundações e Estruturas de Contenções
U = perímetro;
L = altura da estaca;
AP = área da ponta da estaca;
NP = NSPT médio da ponta da estaca.

 Fator de redução da estaca escavada do ponto
= 4
 Fator de redução do atrito = 1,4


1
²
 = 100 kPa

Método de Aoki e Velloso

RP = AP . (
𝐊 .𝐍𝐒𝐏𝐓
𝑭𝟏
)
RL = Σ AL . (
𝐚 . 𝐊 .𝐍𝐒𝐏𝐓
𝑭𝟐
)
R = RP + RL
R = Resistência da estaca;
RL = Resistência lateral;
RP = Resistência ponta;
NSPT = número de golpes na camada analisada;
AL = área lateral;
AP = área de ponta;
F1 e F2 = fatores de correção;
K = coeficiente de resistência do solo;
a = fator de redução da resistência.



Estruturas de
Contenção



Cortina atirantada
a
Solo grampeado
a
Círculo de Mohr
a

Muro de Blocos / Concreto
Armado
a

Muro de flexão
Fundações e Estruturas de Contenções
Se comporta como se fosse uma laje, com engastes nas
vigas em balanço. Normalmente são os muros de
concreto armado.
Muro de gravidade
São feitos com sacos de sementes, pneus, pedras
argamassadas etc. Têm que ser largos e com larga
espessura, ocupando muito espaço e talvez
inviabilizando seu uso. O seu próprio peso o segura.
Para o ROMPIMENTO, ele pode transladar, recalcar ou
tombar. A translação ocorre normalmente em estruturas
de concreto armado. Para combater o recalque, é
necessário “enterrar” mais o muro.
Normalmente a base tem que ser mais larga para
combater o tombamento com o braço de alavanca.
É mais barato, de fácil execução e não precisa de mão
de obra muito especializada, porém ocupa muito espaço
na base.


 ∗ ℎ

Tensão no solo: a carga é triangular, ou seja, aumenta à
medida que aumenta a profundidade.

Mais conteúdos dessa disciplina
