Equações fundamentais - formulação integral 37

Problemas de Mecânica dos Fluidos I – Ano letivo 2012-2013


PROBLEMA 78

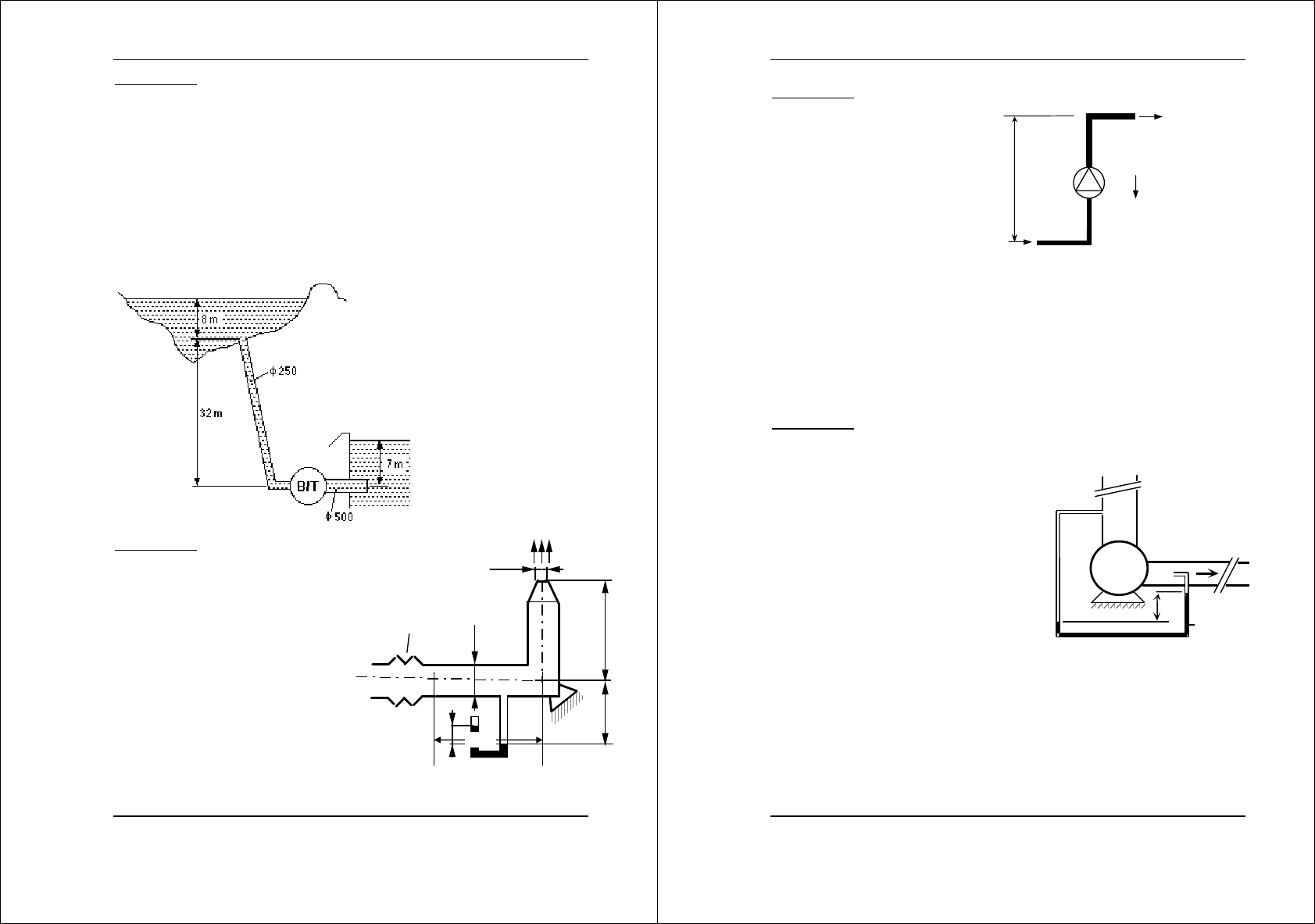

Na figura está representada uma turbina reversível, podendo portanto funcionar
também como bomba em determinados períodos, elevando então a água
(ρ€= 1000 kg m-3) da zona de descarga para a albufeira de captação. Admita que o
escoamento é ideal, quer num quer no outro sentido do fluxo, e que em qualquer dos
casos o rendimento de conversão é de 100%.
a) Qual a potência debitada pela turbina, quando o caudal escoado for de 300 m3/h.
b) Considere agora o funcionamento como bomba. Se a potência fornecida pelo motor
de acionamento for igual à que se obtém em a), o caudal em circulação será maior
ou menor? Justifique.
c) Na situação de funcionamento como turbina, se a mesma fosse colocada mais
próxima da captação, mantendo-se as restantes condições, a potência recolhida
seria maior ou menor? E se a descarga se desse, não à profundidade indicada mas,
por exemplo, livremente para a atmosfera, man-


tendo-se o desnível de 33 m
entre a superfície livre e a
descarga, de que modo a
potência da turbina seria
afetada?
Vê algum interesse em a
descarga ser feita em
profundidade e a turbina ser
colocada no ponto indicado
e não a uma cota superior?

PROBLEMA 79
A figura representa esquematicamente
um troço de tubagem que lança um jato de
água (ρ = 1000 kg m-3) na atmosfera
(pa = 105 Pa).
a) Qual o desnível h verificado no
manómetro de mercúrio (d=13,6) quando o
caudal escoado for de 1,5 Ls-1 ? (O ramo
da esquerda do manómetro está em
contacto com a atmosfera)
b) Caracterize (intensidade, sentido e
direção) a força exercida pela conduta
sobre o suporte para o mesmo valor do
caudal (não despreze o peso da água).

33
00
70
0
h
φ25
φ7
5
Ligação
flexível
V
água
 4000
Equações fundamentais - formulação integral 38

Problemas de Mecânica dos Fluidos I – Ano letivo 2012-2013


PROBLEMA 80
Gasolina (d=0,68) é bombada a um
caudal de 0,12 m3/s conforme se indica
na figura. Sabendo que as perdas
verificadas entre as secções 1 e 2
(entrada e saída) são iguais a 0,3
V12/2, qual a diferença de pressão
verificada entre essas secções quando
a bomba transmite ao fluido uma
potência de 20 kW?







PROBLEMA 81
A figura representa parte de uma instalação de um sistema hídrico. O caudal de água
(ρ=1000 kg m-3) é de 0,5 m3/s e a turbina tem uma eficiência de 90%.

a) Determine a potência útil da turbina.
Considere agora que a descarga se faz ao
nível da turbina (Z2=0), para a
atmosfera,z2=0, p2=patm e que a potência útil
debitada, para o mesmo caudal, é de 100 kW.

b) Considerando Z1≈Z2, determine a força a
que está sujeito o suporte de fixação da
turbina.






T
0,8 m
Hg (d=13,6)
φ=0,2 m
φ=0,15 m
Z 2 =0
Z 11
2



g
2
1
Q=0.122 m3/s
D2=0.2 m
D1=0.1 m
Bomba
3
 m
