A L T O - F A L A N T E S
Vented-box
Modelo: VBT115B2
07/03 - Rev.: 00 - Página: 1/4

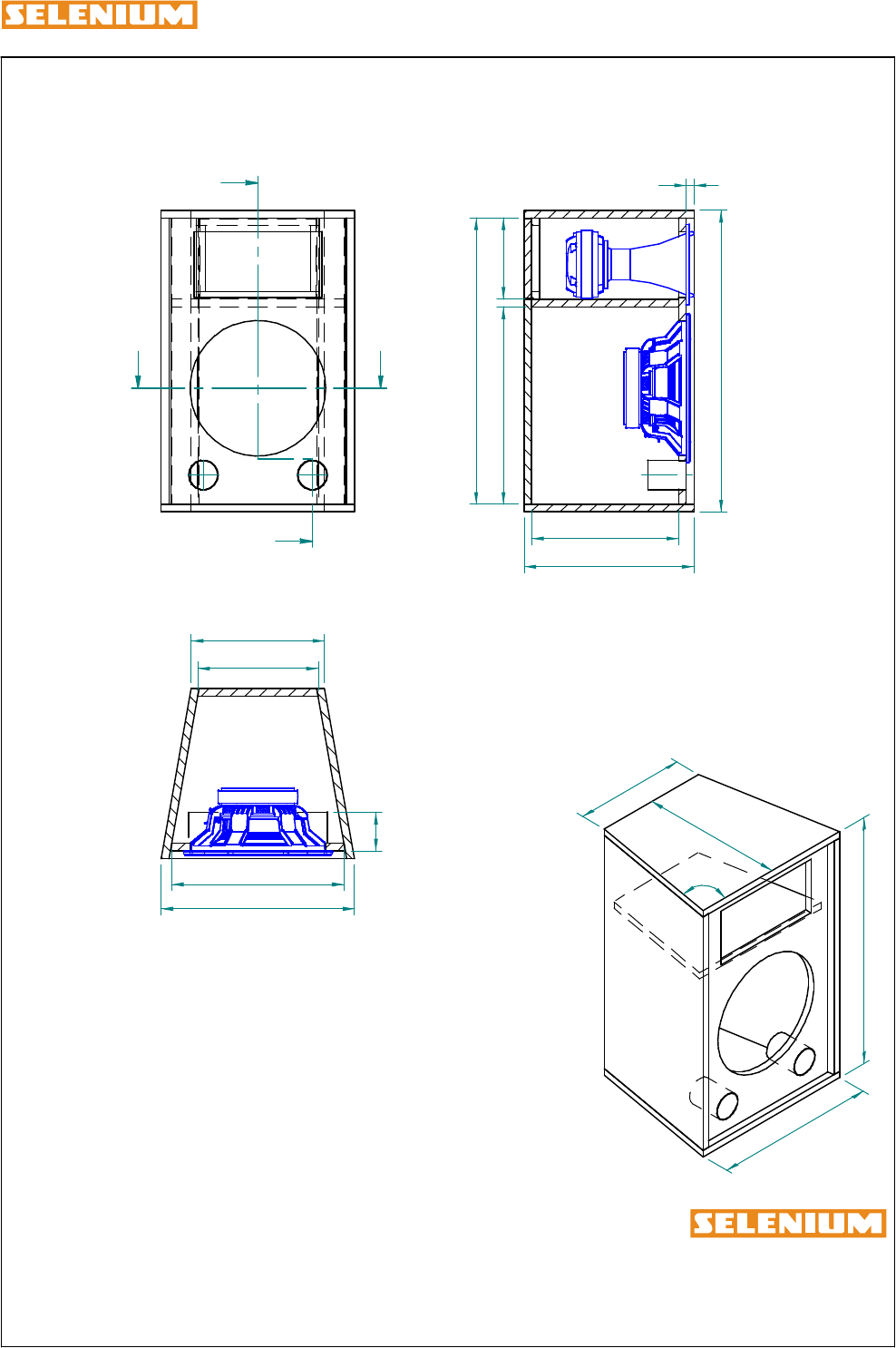

Dimensões em cm.
F:\CAIXAS ACÚSTICAS\PROJETOS\VBT115B2
A
A
B B
Corte A-A
50
44
78
80°
51
21
74 78
44
34,5
Corte B-B
31,1
34,5
44,5
50
38
10
2
