DIODO ZENER – CÁLCULO DO RESISTOR LIMITADOR DE CORRENTE – R1
Para deixar o Diodo Zener funcionar dentro de suas especificações de fábrica, o primeiro de
alguns passos é controlar a corrente que fluirá por ele (IZ) durante seu regime de
funcionamento que é de regular a tensão sobre seus terminais, a qual servirá de referência a
uma carga (RL). Nesse cálculo deverá ser levada em consideração a potência do Diodo Zener
e a corrente mínima e máxima que fluirá na carga (RL).

Pela potência do Diodo Zener (PZ) e sua tensão nominal (VZ) consegue-se calcular sua
corrente nominal (IZ) pela equação abaixo:
PZ = VZ * IZ máx

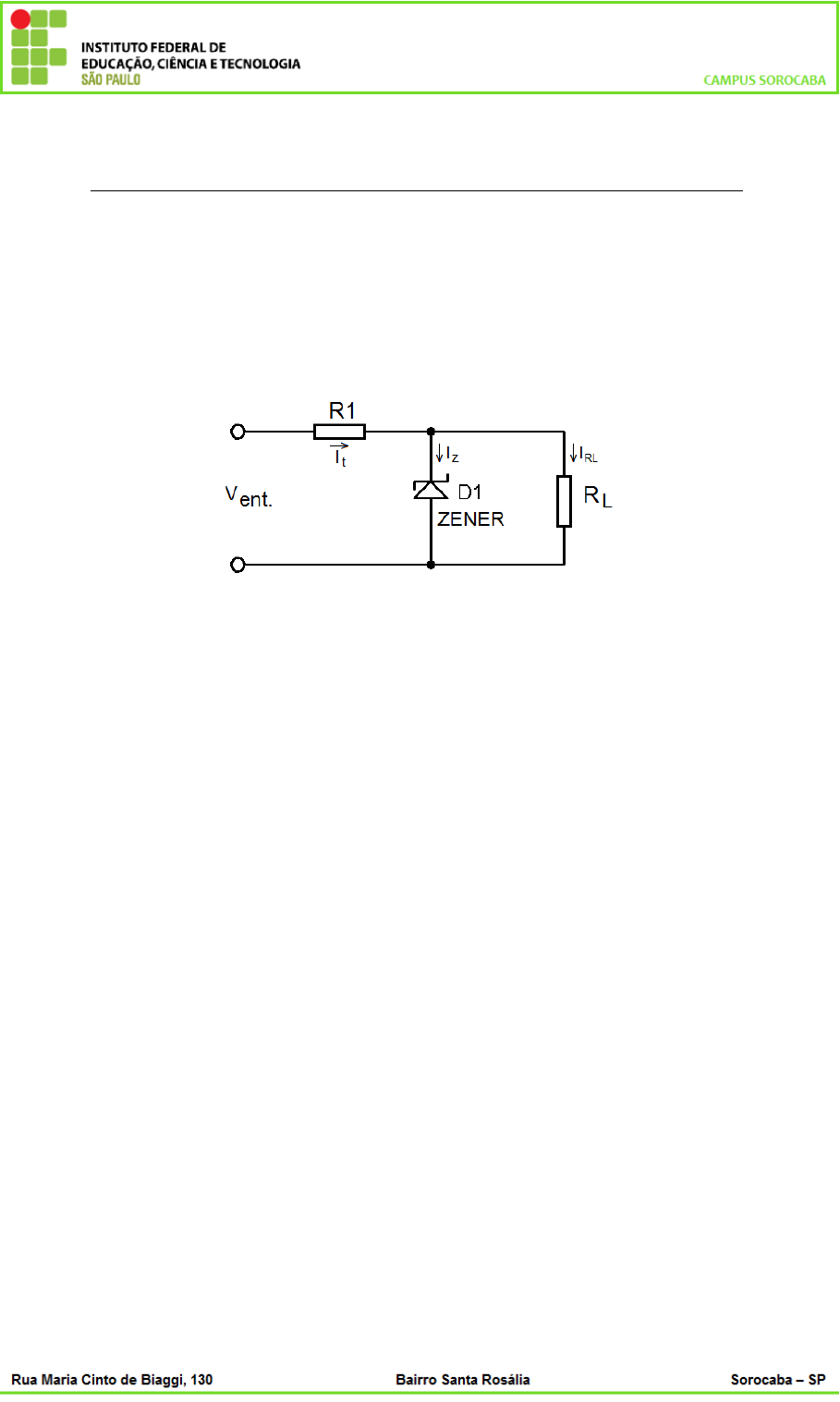

Por exemplo: Uma carga eletrônica (RL) com resistência interna de 200Ω deverá ser
alimentada por uma tensão fixa de 8,2 volts mas a tensão disponibilizada é de 15 volts. Qual
deverá ser o valor do resistor limitador de corrente (R1) para que o Diodo Zener funcione
dentro de suas especificações? Potência do Diodo Zener usado é de 500mW.
Utilizando a equação da potência do Zener, sabe-se qual a corrente máxima que ele suporta.
PZ = VZ * IZ máx
0,5 = 8,2 * IZ máx
IZ máx = 0,061A
O próximo passo será calcular a corrente que circulará pela carga RL utilizando-se da Lei de
Ohm:
VRL = RL * IRL
8,2 = 200 * IRL
IRL = 0,041A
Com a corrente máxima que circulará pelo Diodo Zener (IZ máx) mais a corrente que a carga
(RL) consumirá, pode-se calcular a corrente máxima (IR1 máx ) que fluirá pelo resistor limitador
de corrente (R1):
IR1 máx = IZ máx + IRL




IR1 máx = 0,061 + 0,041
IR1 máx = 0,102A
Sabendo que a tensão de entrada (Vent.) é de 15 volts e a tensão sobre os terminais do Diodo
Zener é de 8,2 volts, pela Lei de Kirchhoff das Tensões conclui-se que a tensão sobre o
resistor limitador R1 será de 6,8 volts (15V – 8,2V = 6,8V).
De posse da corrente máxima que circula no resistor R1 e a tensão sobre ele mesmo (6,8V)
pode-se calcular o valor da resistência máxima de R1 pela Lei de Ohm:
VR1 = R1máx * IR1 máx
R1 máx = VR1 / IR1 máx
R1 máx = 6,8 / 0,102
R1 máx = 66,67Ω
O terceiro passo será calcular o valor mínimo de R1. Para esse cálculo considera-se que a
corrente mínima que flui pelo Diodo Zener seja 10% da sua corrente máxima (IZ máx). Logo:
IZ min = 10% de IZ máx = 10/100 * IZ máx
IZ min = 0,1 * 0,061
IZ min = 0,0061A
Calculando a corrente mínima que fluirá pelo resistor limitador de corrente R1 tem-se:
IR1 min = IZ min + IRL
IR1 min = 0,0061 + 0,041
IR1 min = 0,0471A
Logo o valor mínimo de R1 é de:
VR1 = R1min * IR1 min
R1min = VR1 / IR1 min
R1min = 6,8 / 0,0471
R1min = 144,37Ω
O último passo é fazer uma média aritmética entre R1 máx e R1 min para encontrar um valor
médio para o resistor R1:
R1 = (R1 máx + R1min) / 2
R1 = (66,67 + 144,37) / 2
R1 = (211,04) / 2
R1 = 105,52Ω (Valor Comercial = 100Ω)
Exemplo 1: Qual o valor do resistor limitador R1 quando uma carga RL de 100Ω deve
alimentada com uma tensão fixa de 12 volts, a potência do Diodo Zener é de 1 watts e a
tensão de entrada Vent de 21 volts. 56Ω
