19/04/2020
1
Urbanismo 1
Levantamento de dados e
mapeamento urbanístico
- AULA PRÁTICA 02 -
Prof. Ms. Gabrielle Prado Jorge Yamazaki
Objetivos
Os objetivos desta aula consistem em:
 Conhecer e descrever os elementos
morfológicos presentes na área de projeto.
 Aplicar o desenvolvimento e leitura espacial
a partir de um mapa do tipo figura-fundo (ou
de cheios e vazios, ou de Nolli).
 Aprender a utilizar as ferramentas on-line
disponíveis no site do Instituto Brasileiro de
Geografia e Estatística (IBGE) para
levantamento de dados urbanísticos;
Procedimento
Os procedimentos desta aula consistem em:
 Mapa de tipos de figura-fundo.
 Mapa de densidade demográfica.
 Análise espacial com a sobreposição dos
mapas.
Materiais necessários
 Planta cadastral da área de estudo 1:500 (A3);
 Papel manteiga ou vegetal (A3);
 Papel sulfite (A3);
 Lápis de cor;
 Caneta hidrocor (diversas cores);
 Lápis ou lapiseira;
 Régua;
 Escalímetro;
 Borracha.
Conhecimentos prévios
Recorte de área para
estudo

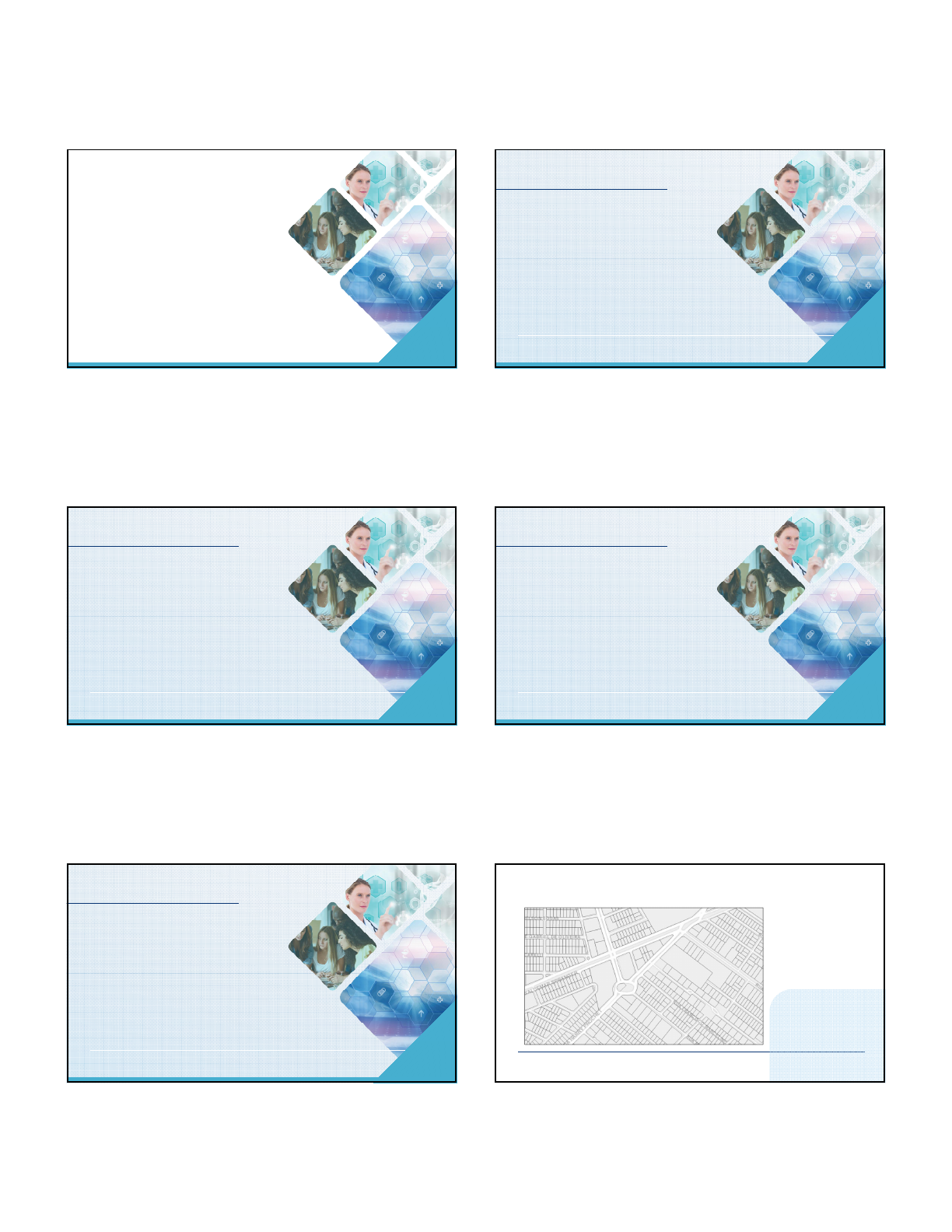

Recorte de área para estudo
Fonte: https://geo.londrina.pr.gov.br/portal/apps/webappviewer/index.html?id=5360a454d15146a3bcf4ebdbe8e49e03
19/04/2020
2
Recorte de área para estudo
Fonte: https://geo.londrina.pr.gov.br/portal/apps/webappviewer/index.html?id=5360a454d15146a3bcf4ebdbe8e49e03
Recorte de área para estudo
Fonte: Autora, 2020.
Recorte de área para estudo
Fonte: Autora, 2020.
Recorte de área para estudo
Fonte: Autora, 2020.
Fonte: Autora, 2020.
Atividade 01
- Mapa figura-fundo-
19/04/2020
3
Atividade 01
Elaboração de um figura-fundo da área definida.
Conhecimentos prévios
Figura-fundo
Figura-fundo
 Cheios e vazios ou Mapa de Nolli;
 Fez história quando foi criado em 1748, com foco
em espaços públicos. Com ele, Nolli destacou o fato
de que os lugares públicos não existem
exclusivamente na forma de ruas e parques, mas
também em espaços fechados. E, estas áreas
públicas existem para promover a inclusão e
igualdade de oportunidades mas, apesar disso, elas
estão sendo esquecidas e abandonadas, debilitando
sua capacidade de conectar comunidades.
Figura-fundo
 Nos possibilita identificar adensamento, verificando
as áreas vazias. Através da técnica de cheios e
vazios, uma maior compreensão da área estudada
e suas análises, como a malha viária, tipologias e
parcelamento.
 Os espaços públicos dão conteúdo simbólico e
significado à cidade, fornecendo-lhes espaços para
encontros, caminhos, transições entre domínios
públicos e privados além de locais para discursos e
interações.
Figura-fundo
 É a articulação e a diferenciação entre os sólidos ou
figuras e os vazios ou fundos que constituem o
tecido urbano e estabelecem as sequências físicas e
a orientação visual entre os lugares.
 A técnica do "figura-fundo" é especialmente útil
para revelar tais relacionamentos. A natureza dos
vazios urbanos depende da: disposição dos sólidos
nos seus perímetros; da escala destes elementos e
da dimensão horizontal da abertura ou da
superfície livre entre os componentes verticais.
Figura-fundo
 Além de revelar o caráter e agregar a forma urbana,
a representação do "figura-fundo" serve para
articular as diferenças entre os sólidos e os vazios
urbanos, fornecendo-nos um instrumento para
classificá-los.
Fonte:https://pt.scribd.com/doc/168870177/Mapas-Figura-FUndo
19/04/2020
4
Figura-fundo
Destacando malha viária
Destacando espaço privado
Destacando perfil fundiário
Destacando espaço construído
Fonte:https://pt.scribd.com/doc/168870177/Mapas-Figura-FUndo
Figura-fundo
Fonte: https://www.researchgate.net/figure/Figura-4-Mapa-de-Umuarama-espacos-publicos-e-privados_fig3_238483295
Figura-fundo
Fonte: https://riuni.unisul.br/bitstream/handle/12345/2774/3-
Atividade 02
- Mapa de densidade demográfica -
Atividade 02
Elaboração de um mapa de densidade
demográfica da área definida.
Atividade 02
1. Acessar o portal:
https://censo2010.ibge.gov.br/sinopseporsetores/
2. Clicar no item Nível Geográfico em: “Setor”
3. Em seguida preencher o item 2. Selecione a Área,
incluindo a sigla do estado (UF), nome do município e o
nome área de projeto no item “Busca”, no canto inferior
esquerdo .
4. Preencher o item 3; selecionar o Índice clicando em
“Sinopse do censo 2010” e, abaixo, selecionar a variável
que deseja analisar: “Densidade Demográfica Preliminar”.
19/04/2020
5
Atividade 02
5. Ao clicar com o mouse sobre o setor pretendido, uma
nova janela de dados irá se abrir;
6. Acessar o portal:
https://downloads.ibge.gov.br/downloads_estatisticas.htm
e baixar a base de dados do Estado em análise. O caminho
para chegar até os dados é: Estatística – Censos –
Censo_Demografico_2010- Resultados do Universo –
Agregados por Setor Censitário e depois baixar o item
referente ao Estado onde se localiza o município em
análise.
Atividade 02
7. Em seguida, baixem pelo link abaixo a publicação:
“Base de informações do Censo Demográfico 2010:
Resultados do Universo por setor censitário” –
http://www.ipea.gov.br/redeipea/images/pdfs/base_de
_informacoess_por_setor_censitario
8. Deve baixar a Base cartográfica do IBGE por
densidade demográfica, com base na qual o mapa será
elaborado:
https://downloads.ibge.gov.br/downloads_geociencias.
htm.
Conhecimentos prévios
Densidade
demográfica
Densidade demográfica
 Densidade demográfica, densidade populacional
ou população relativa é a medida expressa pela
relação entre a população e a superfície do
território, geralmente aplicada a seres humanos,
mas também em outros seres vivos. É sempre
expressa em habitantes por quilômetro
quadrado.
Densidade demográfica
 É um índice demográfico que permite avaliar a
distribuição da população em um dado
território. A densidade demográfica permite que
sejam feitas comparações entre as diferentes
regiões avaliadas. Esse índice é expresso em
habitantes por quilômetro quadrado (hab/km²).
Densidade demográfica
Fonte: UEL, 2019.
19/04/2020
6
Atividade 03
- Análise espacial -
Atividade 03
Elaboração de uma análise espacial por meio do método
de sobreposição de camadas proposto por Ian MacHarg,
da área definida (texto analítico com cerca de 15 linhas).
Conhecimentos prévios
Método de
sobreposição de
camadas de Ian McHarg
Método de sobreposição de camadas de Ian McHarg
 Processo para encontrar o ambiente mais adequado para
qualquer uso e usuário, ajudando-os a adaptar àquele
ambiente, e adaptar este ambiente às necessidades e
desejos do usuário.
 Manual de passo a passa sobre desmembrar uma região
em seus usos apropriados apresentados em forma de
cartas temáticas ou mapeamentos.
Método de sobreposição de camadas de Ian McHarg
 Processo para encontrar o ambiente mais adequado para
qualquer uso e usuário, ajudando-os a adaptar àquele
ambiente, e adaptar este ambiente às necessidades e
desejos do usuário.
 Manual de passo a passa sobre desmembrar uma região
em seus usos apropriados apresentados em forma de
cartas temáticas ou mapeamentos.
Método de sobreposição de camadas de Ian McHarg
Fonte: https://prezi.com/fmhd3sa8m72q/paisagismo-metodo-macharg/
19/04/2020
7
Método de sobreposição de camadas de Ian McHarg
Fonte: https://prezi.com/fmhd3sa8m72q/paisagismo-metodo-macharg/
Método de sobreposição de camadas de Ian McHarg
 Método de sobreposição dos mapas com dados
fisiográficos (no caso de relevo e declividades pois estava
desenvolvendo estudos sobre a bacia do rio Potomac em
Washington).
 Mosaico das paisagens.
 Ideia do raio-x por meio de transparências só como
composição dos mapas ilustrando os apropriados usos do
solo, classificados como conservação, urbanização e
recreação para planejamento das relações específicas.
Método de sobreposição de camadas de Ian Mcharg
 Estes mapas quando combinados entre si como
revestimento (sobrepostos) produzem uma composição
global de um mapa de apropriação, suitability map.
(MCHARG, 1969)
Método de sobreposição de camadas deIan Mcharg
Mapa temático “X”
Identificação Título - Tema principal do mapa?
- Escala de análise do mapa?
- Qual a unidade de medida
representada na legenda?
Resumo - Localiza as principais áreas
referentes a?
Análise Localização
dos temas
principais
- Identificação dos pontos de
maior atenção (e descrição);
Explicações - Verificar relações com causas e
variáveis conhecidas;
Fonte: Autora, 2020.
Método de sobreposição de camadas de Ian Mcharg
 Processo visual de percepção (fenômenos perceptuais
humanos);
 Gestalt, a teoria se concentra, em primeiro lugar, em
saber como os indivíduos reconhecem objetos através
da percepção direta do mundo exterior (KEATES, 1982);
 Identificar, reconhecer, perceber, interpretar,
discriminar dimensões quantitativas e qualitativas.
A criação de um mapa temático nasce da necessidade do
planejador obter uma resposta a partir da associação de
informações conhecidas. Diferentes mapas temáticos podem
ser complementares no auxílio a uma tomada de decisão
específica, da mesma forma que mapas temáticos iguais,
gerados com certa periodicidade podem se constituir em
ferramentas imprescindíveis ao monitoramento dos
resultados de uma decisão já tomada.
Método de sobreposição de camadas de Ian Mcharg
19/04/2020
8
LOPES, LOCH e BAHR (2004), resultados de uma pesquisa,
apresentados sob a forma gráfica de mapas temáticos,
torna a informação mais impactante e provoca reação
positiva no administrador, estimulando-o para que
soluções sejam providenciadas de forma mais rápida.
Método de sobreposição de camadas de Ian Mcharg Resultados
 01 mapa de figura-fundo;
 01 mapa de densidade demográfica;
 01 análise espacial (sobreposição de
mapas).
