Normas Técnicas e Dimensionamento

Prévia do material em texto

Iniciado em sábado, 1 jun 2024, 22:21
Estado Finalizada
Concluída em sábado, 1 jun 2024, 22:34
Tempo
empregado
13 minutos 14 segundos
Avaliar 10,00 de um máximo de 10,00(100%)

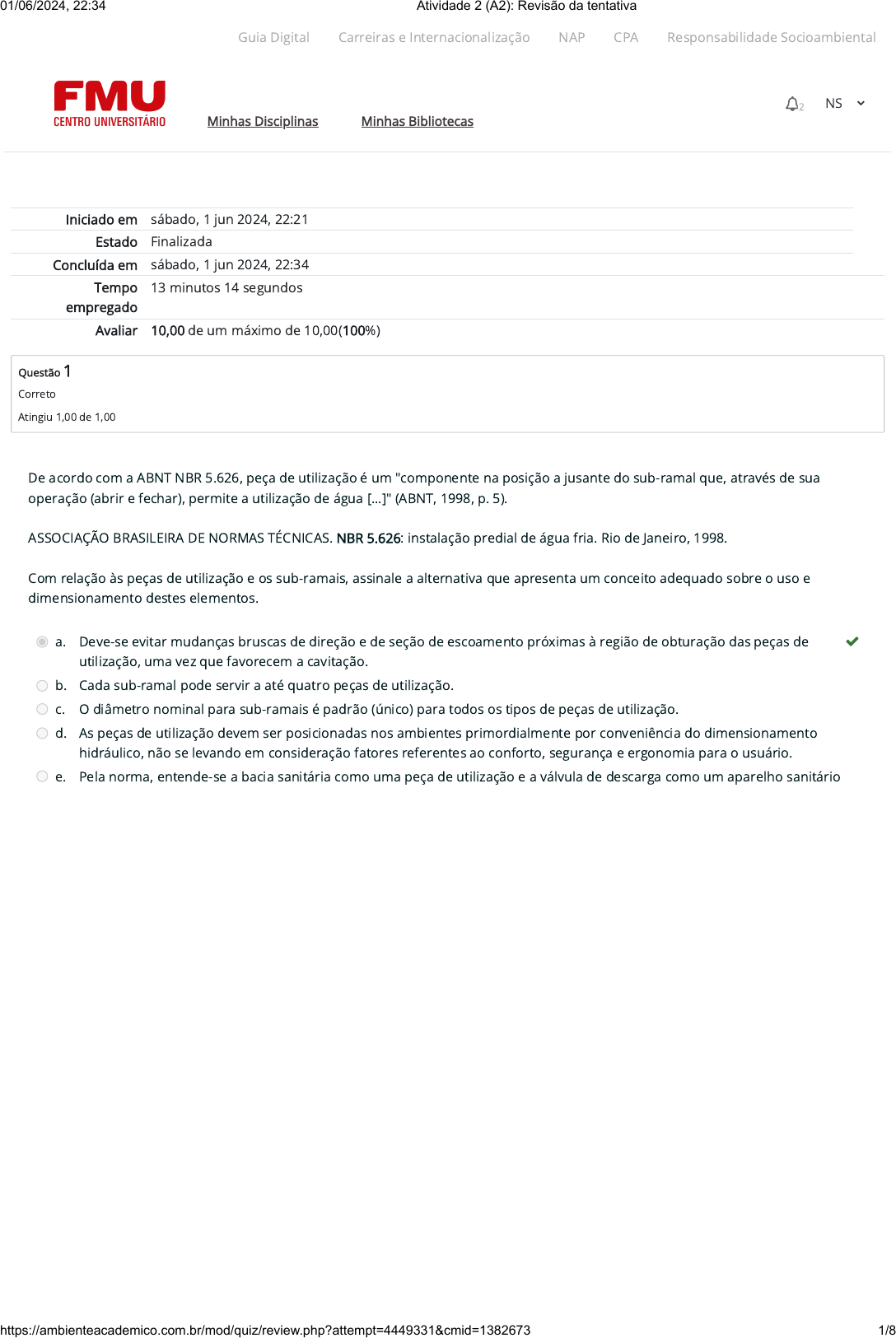

Questão 1
Correto
Atingiu 1,00 de 1,00
De acordo com a ABNT NBR 5.626, peça de utilização é um "componente na posição a jusante do sub-ramal que, através de sua
operação (abrir e fechar), permite a utilização de água [...]" (ABNT, 1998, p. 5).
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5.626: instalação predial de água fria. Rio de Janeiro, 1998.
Com relação às peças de utilização e os sub-ramais, assinale a alternativa que apresenta um conceito adequado sobre o uso e
dimensionamento destes elementos.
a. Deve-se evitar mudanças bruscas de direção e de seção de escoamento próximas à região de obturação das peças de
utilização, uma vez que favorecem a cavitação.

b. Cada sub-ramal pode servir a até quatro peças de utilização.
c. O diâmetro nominal para sub-ramais é padrão (único) para todos os tipos de peças de utilização.
d. As peças de utilização devem ser posicionadas nos ambientes primordialmente por conveniência do dimensionamento
hidráulico, não se levando em consideração fatores referentes ao conforto, segurança e ergonomia para o usuário.
e. Pela norma, entende-se a bacia sanitária como uma peça de utilização e a válvula de descarga como um aparelho sanitário
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 1/8
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 2
Correto
Atingiu 1,00 de 1,00
Questão 3
Correto
Atingiu 1,00 de 1,00
Quando se fala em calhas de coberturas, é possível que você não se assuste ao ver calhas entupidas. Mesmo sem muito conhecimento
teórico, é fácil perceber que quando uma instalação não cumpre corretamente com sua função, em razão de toda a sujeira
acumulada. Para o projetista, é importante seguir as recomendações da ABNT NBR 10.844:1989 para o dimensionamento de calhas, a
�m de otimizar o seu uso.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 10.844: instalações prediais de água pluvial. Rio de Janeiro, 1989.
Com relação ao dimensionamento de calhas, analise as a�rmativas a seguir.
I. A calha é um canal que recolhe a água de coberturas, terraços e similares, e conduz a um ponto de destino.
II. Podemos classi�car os tipos de calha como calha de água-furtada, calha de beiral e calha de platibanda.
III. As calhas podem ser feitas de chapas de aço galvanizado, aço inoxidável, alumínio, PVC rígido ou alvenaria.
IV. O dimensionamento de calhas não é realizado pelo projetista, devendo o mesmo considerar os diâmetros da seção da calha
indicados por norma.
Está correto o que se a�rma em:
a. I, III e IV.
b. I, II, III e IV.
c. II, III e IV.
d. I, II e III. 
e. II e III.
O termo probabilidade está relacionado diretamente à Estatística, pois nos remete à uma estimativa matemática de ocorrência de um
evento. Já a possibilidade, é a certeza de que esse mesmo evento, em um universo de condições, pode ocorrer. Assim, a sequência
lógica de perguntas que fazemos normalmente são: é possível acontecer esse evento? Se sim, qual é a probabilidade? Nesse mesmo
princípio é que se desenvolve o dimensionamento de instalações prediais de água fria.
Considerando os dois tipos de estimativa para consumo de água em edi�cações, analise as a�rmativas a seguir.
I. As instalações dimensionadas para atender o consumo máximo possível, nunca serão de menor porte do que as instalações
dimensionadas para o consumo máximo provável.
II. É possível, em algum momento, que em um banheiro público com 20 aparelhos sanitários todos estejam sendo usados. Porém,
é pouco provável.
III. O consumo máximo possível é determinado por teorias estatísticas.
IV. A norma ABNT NBR 5.626:1998 a�rma que, por questões econômicas, é usual estabelecer um consumo máximo provável de
água menor que o máximo possível.
Está correto o que se a�rma em:
a. I, II, III e IV.
b. II, III e IV.
c. I e IV.
d. I, II e IV. 
e. II e III.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 2/8
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 4
Correto
Atingiu 1,00 de 1,00
Assim como para fazer o dimensionamento das instalações prediais de água fria é necessário conhecer, ainda que minimamente, as
características do processo de abastecimento antes da água chegar na edi�cação, para o dimensionamento das instalações prediais
de água fria é necessário que se conheça a água mesmo antes dela chegar na edi�cação. A água chega na edi�cação por meio da
precipitação, que no Brasil é, na maioria dos casos, a chuva. Nessa linha de raciocínio, é importante que o projetista conheça os
aspectos e características da chuva, na região de seu projeto, para um dimensionamento otimizado das instalações prediais.
Com relação aos fatores meteorológicos e o dimensionamento das instalações prediais de águas pluviais, analise as a�rmativas a
seguir.
I. A intensidade é o parâmetro principal para a caracterização da chuva. Este parâmetro, por sua vez, deve ser feito baseado em
valores adequados de duração e período de retorno da chuva para a região em questão.
II. Para coberturas e/ou terraços, o período de retorno da chuva deve ser �xado em T = 5 anos.
III. As conhecidas curvas IDF podem apresentar dados importantes para a estimativa do volume de água precipitado, se forem da
região da edi�cação em questão.
IV. A ação dos ventos não deve ser levada em consideração como um fator meteorológico, pois a direção da chuva não in�uencia no
aumento de água interceptada pelas superfícies da cobertura.
Está correto o que se a�rma em:
a. II, III e IV.
b. I, II, III e IV.
c. II e III.
d. I, II e III. 
e. I e IV
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 3/8
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 5
Correto
Atingiu 1,00 de 1,00
Para sistemas de aquecimento residencial ou central, é viável que se dimensione um reservatório com um volume de água utilizado
especialmente para o aquecimento. Chamamos este tipo de aquecimento por acumulação, onde um aquecedor aumenta a
temperatura antes ou durante o estágio de acúmulo e, então, a água já sai para os ramais e peçasde utilização em uma temperatura
superior à do ambiente. Considere o dimensionamento de um reservatório para acúmulo de água quente para as instalações
sanitárias dos quartos de um hotel.
Consumo de Água Quente nos Edifícios, em Função do Número de Aparelhos, em Litros por Hora,
a 60ºC.
Aparelhos Apt.
º
Clubes Ginásios Hospitais Hotéis Fábricas Escritórios Residências Escolas
Lavatório
privado
2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6
Lavatório
público
5,2 7,8 10,4 7,8 10,4 15,6 7,8 _ 19,5
Banheiras 26 26 39 26 26 39 _ 26 _
Lavador de
pratos
19,5 65 _ 65 65 26 _ 19,5 26
Lava-pés 3,9 3,9 15,6 3,9 3,9 15,6 _ 3,9 3,9
Pia de
cozinha
13 26 _ 26 26 26 _ 13 13
Tanque de
lavagem
26 36,4 _ 36,4 36,4 36,4 _ 26
Pia de copa 6,5 13 _ 13 13 _ _ 6,5 13
Chuveiros 97,5 195 292 97,5 97,5 292 _ 97,5 292
Consumo
máximo
provável %
30 30 10 25 25 40 30 30 40
Capacidade
do
reservatório
%
125 90 100 60 80 100 200 70 100
Tabela  - Consumo de Água Quente nos Edifícios, em Função do Número de Aparelhos, em Litros por Hora, a 60ºC
Fonte: CREDER, Hélio. Instalações hidráulicas e sanitárias. 6. ed. Rio de Janeiro: LTC, 2016, p. 82.
Sabe-se que neste hotel existem 40 quartos, cada qual com um lavatório e um chuveiro. Considerando os dados de consumo provável
de água quente nos edifícios e que a capacidade do reservatório é produto da percentagem apresentada pela tabela e o valor do
consumo máximo provável, é correto a�rmar que a capacidade mínima do reservatório deverá ser de, aproximadamente:
a. 2400 L.
b. 3200 L.
c. 1200 L.
d. 400 L.
e. 800 L. 
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 4/8
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 6
Correto
Atingiu 1,00 de 1,00
Questão 7
Correto
Atingiu 1,00 de 1,00
Para diferentes tipos de edi�cações, existem diferentes tipos de concepções de projeto. Com relação aos sistemas de aquecimento de
água, o porte das instalações normalmente se dá em função do porte da edi�cação.
A respeito do sistema de aquecimento em instalações prediais de água , analise as a�rmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).
I. (  ) O aquecimento individual ou local é feito para a peça de utilização isolada ou para um grupo de equipamentos de uma
mesma residência.
II. (  ) O aquecimento central domiciliar, normalmente de grande porte, é responsável por abastecer todas as demandas de água
quente das unidades residenciais do prédio.
III. (  ) No aquecimento central do edifício, há uma instalação para todas as unidades residenciais, de onde partem os condutos para
as peças de utilização.
Assinale a alternativa que apresenta a sequência correta.
a. F, V, V.
b. V, V, F.
c. F, F, F
d. F, V, F.
e. V, F, F. 
A norma ABNT NBR 10.844:1989 "aplica-se à drenagem de águas pluviais em coberturas e demais áreas associadas ao edifício, tais
como terraços, pátios, quintais e similares." (ABNT, 1989, p.1). A norma, no entanto, não se aplica aos casos que exijam bocas-de-lobo
e galerias, devendo ser consideradas outras normas ou estudos técnicos.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 10.844: instalações prediais de água pluvial. Rio de Janeiro, 1989.
Com relação às exigências das instalações de drenagem de águas pluviais apresentadas pela ABNT NBR 10.844:1989, analise as
a�rmativas a seguir:
I. Ser estanque;
II. Não provocar ruídos excessivos;
III. Tratar a água da chuva com baixa potabilidade;
IV. Recolher a vazão de projeto e conduzir até locais permitidos pelos dispositivos legais.
Com relação às exigências das instalações de drenagem, está correto o que se a�rma em:
a. II, III e IV.
b. I, II e IV. 
c. II e III.
d. I, II, III e IV.
e. I e IV.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 5/8
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 8
Correto
Atingiu 1,00 de 1,00
Se você mora em um edifício reservatório superior de água, é possível que você ainda não tenha visto, mas existe um barrilete lá. O
barrilete nada mais é do que uma "tubulação que sai do reservatório e da qual derivam as colunas de distribuição, quando o tipo de
abastecimento é indireto [...]" (ABNT, 1998, p. 4).
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5.626: instalação predial de água fria. Rio de Janeiro, 1998.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. O barrilete é um elemento de controle de vazão entre o reservatório e as colunas de distribuição para possíveis manobras para
manutenção ou limpeza
Pois:
II. Normalmente se instalam registros de fechamento ao longo do trecho do barrilete, especialmente antes da primeira derivação
(barrilete uni�cado) ou à montante das colunas de distribuição (barrilete rami�cado).
A seguir, assinale a alternativa correta.
a. As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I. 
b. A asserção I é uma proposição verdadeira e a asserção II é uma proposição falsa.
c. As asserções I e II são proposições falsas.
d. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
e. As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta da I.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 6/8
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 9
Correto
Atingiu 1,00 de 1,00
Você, engenheiro civil, é contratado para realizar um projeto para um sistema de água quente de uma residência de alto padrão, onde
habitam 7 pessoas. Por se tratar de um condomínio horizontal, a residência deve possuir um sistema autônomo que atenda toda a
casa. A tabela a seguir, apresenta alguns dados para o dimensionamento.
Consumo de Água Quente nos Edifícios, em Função do Número de Pessoas
Tipo do
Edifício
Água
Quente
Necessária,
a 60°
Consumo
nas
Ocasiões
de Pico
(1/h)
Duração
do Pico -
Horas de
Carga
Capacidade
de
Reservatório
em Função
do
Consumo
Diário
Capacidade
Horária de
Aquecimento,
em Função
do Uso Diário
Residência
Apartamentos
Hotéis
501 por
pessoa, por
dia
1/7 4 1/5 1/7
Edifícios de
escritórios
2,5 por
pessoa, por
dia
1/5 2 1/5 1/6
Fábricas 6,3 1 por
pessoa
1/3 1 2/5 1/8
Restaurante
3.ª classe2.ªclasse 1.ª
classe
1,9 1 por
refeição 3,2
1 por
refeição 5,6
1 por
refeição.
1/10 1/10
Restaurante -
3 refeições
por dia
1/10 8 1/5 1/10
Restaurante -
1 refeição por
dia
1/5 2 2/5 1/6
Tabela - Consumo de Água Quente nos Edifícios, em Função do Número de Pessoas
Fonte: CREDER, Hélio. Instalações hidráulicas e sanitárias. 6. ed. Rio de Janeiro: LTC, 2016, p. 81.
Desejando-se projetar o sistema para uma variação máxima de temperatura de 40ºC em uma hora e sabendo que
em que:
●     Q é a quantidade de energia demandada pelo aquecedor, em kcal;
●     q é a capacidade horária de aquecimento, em L/h;
●    é a variação máxima de temperatura, em ºC;
●     o rendimento do aquecedor é de 50% e que 1 kWh  800 kcal.
Desse modo, é correto a�rmar que a capacidade do reservatório de água destinado ao aquecimento e a potência do aquecedor serão,
respectivamente, de:
a. 60 L e 4 kWh.
b. 60 L e 5 kWh.
c. 50 L e 4 kWh.
d. 70 L e 3 kWh.
e. 70 L e 5 kWh. 
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 7/8
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 10
Correto
Atingiu 1,00 de 1,00
Em dias em que o tema "sustentabilidade" tem se tornado cada vez mais frequente em nossas vidas, é prudente (em breve,
provavelmente, será obrigatório) o projetista ou engenheiro colocar novas estratégias e tecnologias para aproveitar, ao máximo, os
recursos naturais em suas obras. O potencial do aproveitamento da água precipitada é gigantesco, desde pequenas residências até
em grandes condomínios ou complexos de lojas.
A respeito de novas tecnologias e elementos para utilização da água pluvial em edi�cações, analise as a�rmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. (  ) Reservatórios de acumulação podem ser viáveis para armazenar a água em períodos chuvosos e utilizá-la para atividades que
não envolvem a dessedentação humana.
II. (  ) É possível utilizar a água precipitada para atividades como jardinagem ou lavação.
III. (  ) Não é necessário o tratamento da água da chuva, por ela já vir totalmente potável na precipitação.
IV. (  ) A utilização e reservação da água da chuva in loco pode ser uma estratégia urbana para amenizar os impactos nas galerias
pluviais em eventos de grande precipitação.
Assinale a alternativa que apresenta a sequência correta.
a. I e IV.
b. II e III.
c. II, III e IV.
d. I, II, III e IV.
e. I, II e IV. 
◄ Compartilhe
Seguir para...
Dúvidas | Unidade 2 ►
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
2 NS 
Aces
Recu
01/06/2024, 22:34 Atividade 2 (A2): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4449331&cmid=1382673 8/8
https://ambienteacademico.com.br/mod/forum/view.php?id=1382671&forceview=1
https://ambienteacademico.com.br/mod/forum/view.php?id=1382676&forceview=1
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
