9. Bombas
São equipamentos mecânicos que fornecem energia mecânica a um fluido
incompressível, com o objetivo de promover o seu escoamento a uma determinada
vazão e sob desejadas condições de transferência. No caso de fluidos compressíveis são
denominados compressores e ventiladores.
9.1. Classificação das bombas
Classificação mais útil: maneira como a energia é fornecida ao fluido que está
escoando. Dividem-se em 2 grandes grupos:
- bombas cinéticas ou dinâmicas (centrífugas)
- bombas de deslocamento positivo
9.2. Bombas centrífugas: o que consiste?
A energia é fornecida continuamente pela bomba ao fluido, aumentando a sua energia
cinética. Posteriormente a energia cinética é transformada em energia de pressão.
9.2.1. Bombas centrífugas: princípio de funcionamento
São as bombas mais utilizadas na indústria de alimentos. O líquido entra axialmente na
conexão da sucção. O impulsor gira dentro da carcaça e seu movimento produz uma zona
de vácuo (centro) e outra de alta pressão (periferia).

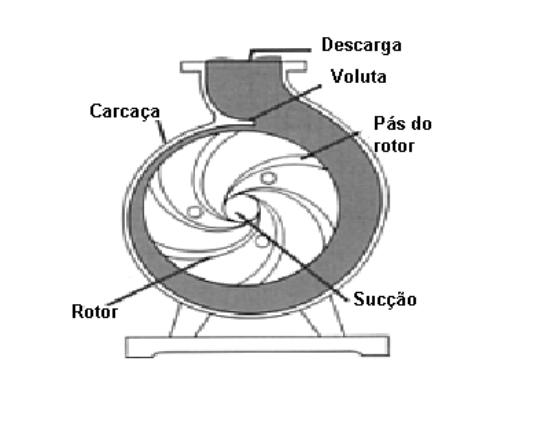

Figura 9.1. Esquema de uma bomba centrífuga.

O fluido entra no centro do rotor devido à esse vácuo e é acelerado pelas pás que giram
a alta velocidade. Pela ação da força centrífuga, o fluido é descarregado na voluta ou no


67
difusor, onde é desacelerado devido à expansão da seção de escoamento. Assim, a energia
cinética é convertida a energia de pressão. Quanto maior é o número de palhetas, maior é o
controle da direção do movimento do fluido e menores são as perdas por turbulência.
Bomba com Difusor: o fluido escoa através de uma série de palhetas fixas formando um
anel difusor. Isso permite uma mudança mais gradual na direção para o fluido e uma
conversão mais eficiente da energia cinética em energia de pressão que a de voluta simples.
A uma determinada velocidade, a altura desenvolvida por uma bomba centrífuga varia
com a vazão volumétrica. À vazão zero, a altura desenvolvida pela bomba é máxima, e com
o aumento da vazão a pressão desenvolvida cai. Na prática, a vazão de descarga é regulada
por uma válvula de controle situada na linha de descarga.
Figura 9.2. Escoamento dentro de uma bomba centrífuga. a) Bomba de voluta simples. b)
Bomba com difusor.

Vantagens das bombas centrífugas:
a) Construção simples
b) Baixo custo
c) Fluido é descarregado a uma pressão uniforme, sem choques ou pulsações
d) A linha de descarga poderia ser estrangulada (parcialmente fechada) ou completamente
fechada sem danificar a bomba
e) É capaz de manusear líquidos com grandes quantidades de sólidos
f) Pode ser acoplada diretamente a motores
g) Não há válvulas envolvidas na operação de bombeamento


68
h) Menores custos de manutenção que outros tipos de bombas
Desvantagens das bombas centrífugas:
a) Não pode ser operada a altas pressões
b) Sujeita à incorporação de ar e normalmente precisa ser escorvada
c) A máxima eficiência da bomba se localiza em um curto intervalo de condições
d) Não manuseia líquidos altamente viscosos eficientemente
Tipos de escoamento:
- axial: descarrega o fluido na periferia axialmente (adequado para altas vazões, mas
desenvolve baixas pressões)
- radial: descarrega o fluido na periferia radialmente (desenvolve altas pressões, mas
só é adequado para baixas vazões)
- misto
Tipos de entrada:
- simples: utilizada em pequenas unidades
- dupla: quando há entradas simétricas em ambos os lados do impulsor. Nesse caso há
melhor distribuição dos esforços mecânicos, além de proporcionar uma área de
sucção maior, o que permite trabalhar com uma menor altura positiva na sucção
(NPSH). Com isso, há uma diminuição na possibilidade de cavitação.
Tipos de rotores:
- fechado: é o mais usado em bombas centrífugas e manuseia líquidos límpidos.
- semi-aberto: incorpora uma parede usualmente no fundo do rotor, onde estão as
palhetas. Sua função é reduzir a pressão no centro do rotor e prevenir que matéria
estranha se aloje no fundo do rotor e interfira na apropriada operação da bomba.
- aberto: palhetas montadas sobre o eixo. Tem a vantagem de manipular líquidos com
sólidos em suspensão e tem a desvantagem de que pode sofrer maior desgaste.
Número de rotores:
- Um rotor: simples estágio
- Vários rotores: múltiplos estágios que permitem o desenvolvimento de altas
pressões.
9.2.2. Bombas centrífugas: tipos e escorva
Podem ser:


69
- fluxo axial: simples ou múltiplos estágios - impulsor aberto ou fechado
- fluxo misto sucção simples auto-escorvante estágio simples
- fluxo radial sucção dupla não-escorvante multi-estágio
Nos dois últimos casos, o impulsor pode ser aberto, semi-aberto e fechado.
A bomba centrífuga deve estar cheia de líquido antes de começar a funcionar, ou
seja, deve estar escorvada. Quando a bomba está cheia de ar, a pressão desenvolvida é
muito pequena, devido à baixa densidade do ar, porque a altura desenvolvida pelo fluido é a
mesma, independente do fluido, mas a pressão não.
g
V
VrgHP ρωρ
�
== (9.1)
9.3. Bombas de deslocamento positivo: o que consiste?
A energia é fornecida periodicamente, mediante superfícies sólidas móveis, que
deslocam porções de fluido desde a sucção até a linha de descarga. A pressão de saída é
regulada através de válvulas de descarga.
9.3.1. Bombas de deslocamento positivo: princípio de funcionamento: alternativas e
rotativas.
As bombas de deslocamento positivo liberam um determinado volume de fluido de
acordo com a velocidade, sem levar em conta a pressão do sistema (desconsiderando o
deslizamento). Quando a vazão do processo diminui, a pressão desenvolvida aumenta e o
fluxo da bomba deve ser dirigido para outro lugar, de maneira que se evite a sobre-
pressurização. Para proteger a bomba e o sistema, o fluido deve ser desviado a um by-pass,
ou aliviado dentro da própria bomba, enviando o fluido da zona de alta pressão (descarga)
para a de baixas pressões (sucção).
Válvulas de alívio internas: Muitos fabricantes fornecem bombas que incorporam
válvulas de alívio de bomba internas. Essas válvulas devem ser consideradas somente como
um dispositivo de segurança e não devem ser usadas em controle de processos. Quando
uma válvula de alívio interna se aproxima do valor máximo de pressão permitido, esta se
abre e o fluido é dirigido internamente para a zona de sucção da bomba. Operações desse
tipo proporcionam proteção contra a sobre-pressurização do sistema e limita a possibilidade
de destruição da bomba e de componentes do sistema. As válvulas de alívio internas são
projetadas para proteger o sistema por curtos períodos de tempo. Quando o fluido recircula


70
dentro da bomba, a potência introduzida pela bomba se dissipa na forma de calor,
aumentando a temperatura do produto com o tempo de recirculação. Não é incomum que
no alívio; até mesmo quando o período de tempo é curto, a temperatura do produto suba ao
ponto em que o líquido evapore na zona de baixas pressões. Quando ocorre tal situação a
cavitação aparece do lado de altas até baixas pressões e a destruição prematura da bomba
ocorre.


Figura 9.3. Cavitação de uma bomba de deslocamento positivo.

Alívio externo e válvulas de by-pass: No projeto do sistema de processo, quando se utilizam
bombas de deslocamento positivo e o risco de queda de vazão existe é necessário
considerar um arranjo de by-pass externo que devolva o líquido para a sucção. Uma válvula
de by-pass externa ou outro dispositivo de controle abrirão a uma pressão pré-determinada,
permitindo que somente o volume de fluido necessário para manter a vazão de processo
saia para o sistema. Quando se dimensiona uma válvula de by-pass externa ou outro
dispositivo de controle, estes devem ser capazes de manipular a máxima capacidade da
bomba na diferença de pressão necessária para retornar o fluido ao by-pass. Isto inclui
perdas por atrito na tubulação,em válvulas e acessórios, bem como da energia potencial.
9.3.2. Bombas alternativas
9.3.2.1. Bombas tipo pistão
O princípio de funcionamento é similar ao de uma seringa. Quando o pistão move-se
para a esquerda, a pressão no cilindro é reduzida. Então:
- A válvula de retenção na linha de sucção se abre (pressão externa > pressão interna)
e o líquido escoa para dentro, devido à diferença de pressões.


71
- A válvula de retenção da linha de descarga se mantém fechada.
Quando o pistão chega ao final do cilindro:
- o movimento se inverte e o pistão começa a mover-se para a direita
- aumenta a pressão no cilindro e a válvula de admissão fecha.
- a pressão aumenta até que a válvula de retenção de descarga se abre e o líquido sai
pressurizado.








Figura 9.4. Esquema de uma bomba de pistão.

9.3.2.2. Bombas de diafragma
Na Figura 9.5a) a válvula de ar direciona ar pressurizado para o lado do diafragma "A".
O ar comprimido é diretamente aplicado à coluna líquida separada por diafragmas
elastoméricos. O diafragma age como uma membrana de separação entre o ar comprimido e
o líquido. Movimentando o diafragma com ar ao invés do eixo, a carga se equilibra e a
tensão mecânica é removida do diafragma, estendendo muito a vida do diafragma. O ar
comprimido afasta o diafragma do bloco central da bomba. O diafragma oposto é puxado
pelo eixo conectado ao diafragma pressurizado. O diafragma "B" está agora sem ar; porque
o ar atrás do diafragma foi forçado para a atmosfera através da saída de exaustão da bomba.
O movimento do diafragma "B" em direção ao bloco central da bomba cria um vácuo
dentro da câmara "B". A pressão atmosférica força o fluido para dentro da bomba fazendo
com que a esfera fique fora do seu assento. O líquido está livre para passar através da
válvula esfera e preencher a câmara de líquido.
Na Figure 9.5b) pode-se observar que quando o diafragma pressurizado, o diafragma
"A", alcança o limite da pressão de descarga, a válvula de ar redireciona ar pressurizado
Pistão
Válvulas de
retenção
Linha de
descarga
Linha de
sucção
cilindro


72
para o lado do diafragma "B". O ar pressurizado força o diafragma "B" para longe do bloco
central ao mesmo tempo que puxa o diafragma "A" para o bloco central. O diafragma "B"
força o interior da válvula esfera sobre seu assento, devido às forças hidráulicas
desenvolvidas. Estas mesmas forças hidráulicas erguem a esfera da válvula de descarga
para fora do seu assento, forçando o fluido a escoar através da descarga da bomba. O
movimento do diafragma "A" para o bloco central da bomba cria um vácuo dentro da
câmara de líquido "A". A pressão atmosférica força o fluido para dentro da bomba. A esfera
da válvula é forçada para fora do seu assento, permitindo que o fluido seja transferido para
encher a câmara líquida.
Na Figura 9.5c) pode-se notar que quando a câmara "B" está completamente
pressurizada, a válvula de ar novamente redireciona ar para o lado do diafragma "A", e se
inicia a exaustão do diafragma "B". Quando a bomba alcança seu ponto de partida original,
cada diafragma passou por um esvaziamento de ar ou uma pressurização na descarga do
fluido. Isto constitui um ciclo completo de bombeamento. A bomba pode levar vários ciclos
para tornar-se completamente escorvada dependendo das condições da aplicação.
a) b) c)
Figura 9.5. Princípio de funcionamento da bomba de diafragma.

A cavitação é uma situação que pode ocorrer em qualquer tipo de bomba. Acontece,
principalmente, quando a bomba está descarregando menos líquido que sua capacidade,
devido a uma redução ou falta de fornecimento de líquido para a bomba. Elevação
excessiva da pressão de sucção, NPSH insuficiente, ou operação a velocidades muito altas
são causas comuns da cavitação. Erosão do metal, vibração e ruído são problemas
provenientes da cavitação. Enquanto que uma cavitação severa é, normalmente,
acompanhada por ruído excessivo e dano na bomba, a cavitação moderada poderia produzir
somente uma pequena redução na eficiência da bomba e desgaste moderado de partes da


73
bomba. As bombas de diafragma, como outras bombas, não succiona líquidos; mas sim
reduzem a pressão na câmara de sucção, e a pressão externa, que é normalmente a
atmosférica, empurra o líquido para dentro da bomba. Para qualquer bomba com um
determinado tamanho de linha de sucção, a capacidade ou a máxima velocidade é fixa pelo
NPSH do sistema. Uma bomba de diafragma pode ser particularmente vulnerável a uma
condição de "sucção com pouco líquido", porque geralmente está bombeando uma pasta
viscosa, carregada de sólidos. De fato, a maioria dos casos de baixas vazões pode ser
localizado a condições de sucção com pouco líquido, devido a uma elevada energia
potencial ou linha de sucção muito longa, ou uma combinação de ambos.
É igualmente possível que a bomba sofra cavitação, embora a bomba possa esteja com a
"sucção inundada". Isso pode ser devido ao fato de tentar descarregar mais do que pode ser
puxado pela linha de sucção, que é muito longa e/ou o diâmetro é muito pequeno. Caso a
pasta seja bastante "consistente", só será possível bombear uma quantia muito menor que a
capacidade total da bomba. A cavitação é prejudicial ao diafragma, porque na sucção o
diafragma está sendo puxado mecanicamente pelo eixo conectado ao diafragma
pressurizado. Sob cavitação, as condições de escoamento são limitadas e o dano à bomba
de diafragma duplo se limitará, provavelmente, aos diafragmas, se comparado aos
numerosos componentes caros que se danificam em outros tipos de bombas.
9.3.3. Bombas rotativas
 Na Figura 9.6 pode-se observar o princípio de funcionamento das bombas rotativas.
a) b) c)
Figura 9.6. a) Posição 0o: O fluido escoa através do lóbulo superior. O selo é no lóbulo
inferior. b) Posição 90o: O fluido escoa através do lóbulo inferior. O selo é no lóbulo
superior. c) Movimento reverso: Direção reversível de rotação, reverte o fluxo.



74
 Dentre as bombas rotativas, a de lóbulos é a mais amplamente usada na indústria de
alimentos.

9.4. Bombas sanitárias
As bombas sanitárias são especificamente projetadas para manusear alimentos.
Conseqüentemente devem preencher uma série de requisitos para serem adequadas:
a) Altamente resistentes à corrosão
b) Facilmente desmontáveis para limpeza
c) Não pode bater o alimento, nem provocar a formação de espuma
d) O sistema de lubrificação não deve contaminar o alimento
e) O atrito entre as partes internas deve ser mínimo para não haver incorporação de
elementos metálicos no alimento
f) As gaxetas devem vedar perfeitamente a carcaça.
g) O desenho mecânico das superfícies deve apresentar curvas suaves, sem espaços
mortos, nos quais o alimento possa acumular-se

Figura 9.7. Bomba de lóbulos sanitária.

9.5. Condições ótimas de utilização das bombas
Todas as bombas têm condições ótimas de utilização, ou seja, são mais adequadas
para um determinado tipo de fluido, em uma faixa de pressão e a uma dada vazão
volumétrica. Assim, na seleção de uma bomba adequada para um sistema deve-se
conhecer estas características de operação.
As bombas centrífugas são construídas de modo a fornecerem uma ampla faixa de
vazões, desde uns poucos l/min até 3.104 l/min. As pressões de descarga podem atingir
centenas de atmosferas. Elas trabalham com líquidos límpidos, líquidos com sólidos
abrasivos ou ainda, com alto conteúdo de sólidos, desde que o líquido não seja muito
viscoso (acima de 500 centi-Stokes).


75
1
4 3
As bombas alternativas de pistão só podem ser utilizadas para deslocamento de
fluidos clarificados e limpos, não podendo manusear fluidos abrasivos. São utilizadas para
altas pressões, que somente são alcançadas para esses tipos de bombas, porém fornecem
baixas vazões. Por outro lado, as bombas de diafragma são específicas para líquidoscorrosivos, soluções alcalinas, polpas, etc.
As bombas rotativas são especificamente indicadas para fluidos viscosos, porém não
abrasivos. Por isso são usadas, especialmente, com sucos concentrados, chocolate e geléias.
9.6. Conceitos e definições
9.6.1. Altura de projeto
Na escolha de uma bomba para um determinado serviço, uma série de magnitudes
deve ser calculada. Aplicando o balanço de energia mecânica a um sistema entre os pontos
1 e 2 da Figura 9.8, tem-se que:








Figura 9.8. Diagrama de um sistema com bomba

0ˆ
2
1
1
1
2
2
2
2 =++



++−



++ fÊWvgzPvgzP
αραρ

Ou ainda:
g
W
g
Ê
g
vz
g
P
g
vz
g
P f ˆ2
1
1
1
2
2
2
2 −=+



++−



++
αραρ

 Na equação (9.3), cada um dos termos tem dimensão de
usual encontrar o balanço de energia expresso dessa forma em
bombas. Também é comum denominar cada um desses termos co
2
 (9.2)
 (9.3)
 comprimento. É bastante
 literatura específica de
mo alturas. Assim, P/ρ g é


76
a altura de pressão, 2v /α g é a altura de velocidade, z é a altura de posição, - gW /ˆ− é a
altura total a ser fornecida pela bomba e Êf/g é a altura de atrito.
 Pode-se então definir:
Altura na descarga:
g
vz
g
PH
αρ
2
2
2
2
2 ++= (9.4)
Altura na sucção:
g
vz
g
PH
αρ
2
1
1
1
1 ++= (9.5)
 Substituindo as expressões (9.4) e (9.5) na equação (9.3) obtém-se:
Altura de projeto:
g
E
HH
g
WH f
o
ˆˆ
12Pr +−=−= (9.6)
 Portanto, a altura de projeto é o trabalho por unidade de peso de fluido que escoa.
Este é o trabalho que efetivamente chega ao fluido, isto é, o que deve ser fornecido ao
sistema para obter-se a vazão de projeto.
9.6.2. Relação entre altura de projeto e vazão
É interessante analisar como varia a altura de projeto, ou seja, o trabalho que deve
ser fornecido ao fluido em função da vazão para diversos tipos de sistemas. Considere o
sistema da Figura 9.9, no qual só há perdas por atrito. Aplicando o balanço de energia
mecânica entre os pontos 1 e 2 tem-se:








 (a) (b)
Figura 9.9. Variação da altura de projeto em função da vazão (b) para um sistema no qual
há somente perdas por atrito.

HPro
V�


77
0V�
Para sistemas como o ilustrado na Figura 9.10, no qual existe um acréscimo de
energia potencial, o balanço de energia é:
2
2Pr
42
ˆ




+∆==



−
D
V
D
LfzH
g
W
Fo π
�
 (9.7)








(a) (b)

Figura 9.10. Variação da altura de projeto com a vazão (b) para um sistema que tem um
acréscimo de energia potencial.

 Quando o sistema é semelhante ao da Figura 9.11, no qual há decréscimo de energia
potencial, a relação entre altura de projeto e vazão resulta em:









 (a) (b)
Figura 9.12. Sistema em que há redução de energia potencial (a) e curva da
projeto em função da vazão.
HPro
V�
HPro
altura de
V�


78
(1)

 Nesse caso, a simples ação da gravidade, sem a ajuda da bomba, fornece uma vazão
0V� . Para obter-se vazões maiores que 0V� é necessário instalar uma bomba que forneça o
trabalho adicional requerido e, no caso de vazões menores que 0V� deve-se extrair trabalho
do sistema.
9.6.3. Trabalho da bomba. Capacidade
Define-se como altura desenvolvida pela bomba, o trabalho por unidade de peso do
fluido, que a bomba é capaz de fornecer ao fluido, que escoa em uma determinada vazão.
Essa altura pode ser calculada através do balanço de energia mecânica aplicado entre a
sucção e o recalque da bomba:




 )()()(ˆ 2
1
2
2
12
12
g
vvzz
g
PP
g
WH b
αρ
−+−+−== (9.8)
onde:
H= altura desenvolvida pela bomba
bŴ = trabalho por unidade de massa fornecido pela bomba
Na maioria dos casos, os termos de energia cinética e potencial são desprezíveis em
relação à energia de pressão, no volume de controle considerado, entre a sucção e o
recalque da bomba. Desta maneira:
 )(ˆ
12
g
PP
g
WH b
ρ
−≅= (9.9)
ou seja, a altura total desenvolvida pela bomba é proporcional à diferença de
pressão entre a sucção e o recalque.
O valor da altura desenvolvida pela bomba é determinado experimentalmente pelos
fabricantes desses equipamentos e fornecido no que se denomina curva característica da
bomba.
(2)


79
A vazão volumétrica de trabalho de uma bomba é denominada na bibliografia como
capacidade da bomba e normalmente é expressa em m3/h.
9.6.4. Ponto de operação do sistema
Para que um sistema alcance uma determinada vazão é necessário fornecer uma
certa altura de projeto a ele. Então, para realizar esse serviço é necessário uma bomba que
operando nessa vazão desenvolva a altura necessária. A vazão na qual a altura de projeto é
igual à altura desenvolvida pela bomba denomina-se ponto de operação do sistema, ou seja:
g
W
g
W b
ˆˆ
=− (9.10)
Na seção 9.9 analisar-se-á a determinação gráfica do ponto de operação de um
sistema.
9.6.5. Potência útil e potência do eixo. Eficiência
Define-se como potência útil, a potência fornecida ao fluido na vazão mássica
desejada:
)ˆ(ˆ bbu WVWmgHmWútilPotência ���� ρ==== (9.11)
Devido às perdas por atrito nos diversos componentes das bombas, fugas internas de
líquido da zona de alta pressão à de baixa, etc., a potência que o elemento acionador
(motor) fornece ao eixo da bomba, denominada potência no eixo ( eiŴ ) ou potência no freio,
deve ser maior que a potência útil transmitida ao fluido.
A relação entre a energia ou trabalho útil produzido por um sistema e o trabalho
consumido por ele é chamado eficiência:
consumido
u
W
WEficiência
�
�
==η (9.12)
No caso das bombas tem-se vários tipos de eficiência:
I. Bombas centrífugas
(a) Eficiência da bomba ou eficiência mecânica
(b) Eficiência elétrica
(c) Eficiência global
II. Bombas rotativas
(a) Eficiência da bomba ou eficiência mecânica


80

Bomba
eW� eiW� úW�
Fluido
pressurizado
(b) Eficiência do redutor
(c) Eficiência elétrica
(d) Eficiência global
(e) Eficiência volumétrica
III. Bombas alternativas
(a) Eficiência da bomba ou eficiência mecânica
(b) Eficiência elétrica
(c) Eficiência global
(d) Eficiência volumétrica

Determinação das eficiências:



Eficiência da bomb
Eficiência elétrica:
Eficiência global:
Eficiência volumétr
 As eficiênc
eficiências volumét
 A eficiência
bombas pequenas e
uma eficiência mec
9.6.6. Altura de s
Motor
elétrico

Potência
elétrica
a ou mecânica:


ica:
ias dos motores
ricas para as bom
 mecânica das b
 de 70 a 90 % e
ânica entre 30 e
ucção disponíve
ei
u
mec W
W
�
�
=η
e
ei
e W
W
�
�
=η
e
u
emecg W
W
�
�
=⋅= ηηη
succionadvolume
descarregavolume
v
 =η
 elétricos são altas, gera
bas de deslocamento pos
ombas de deslocamento p
m bombas maiores. As b
50% para fluidos de proce
l (NPSH)
Potência
no eixo
Potência
útil
 (9.13)
 (9.14)
 (9.15)
o
do (9.16)
lmente em torno de 95%. As
itivo variam entre 90 e 100%.
ositivo varia de 40 a 50% em
ombas centrífugas apresentam
sso e de até 75% para água.


81
1
Há um limite de pressão de vácuo que pode se atingir na sucção de uma bomba. Caso
a bomba trabalhe abaixo desse limite, ocorrerá um fenômeno denominado cavitação. Esse
limite existe, pois em uma determinada pressão de vácuo, dependendo da temperatura e
volatilidade do líquido pode-se alcançar a ebulição. Assim, formam-se bolhas de vapor que
viajam da zona de baixa pressão na bomba (sucção) até a zona de alta pressão (saída do
impulsor). Neste ponto colapsam, produzindo fortes correntes de líquido que provocam
erosão nas partes metálicas da bomba. Durante a cavitação gasta-se energia para acelerar o
fluido, o que resulta em uma perdade eficiência da bomba.
A altura de sucção disponível em um sistema, conhecida na literatura inglesa como
NPSH (Net Positive Suction Head), é utilizada para avaliar a possibilidade de cavitação de
uma bomba.
NPSH define-se como:
g
v
g
PP
NPSH sucvapsuc
αρ
2)(
+
−
= (9.17)
onde:
Psuc= pressão absoluta na sucção
Pvap= pressão de vapor do líquido à temperatura de sucção
vsuc= velocidade na sucção
α = fator de correção de energia cinética
 O NPSH disponível para um sistema como por exemplo o da Figura 9.13 será:





g
v
g
PP
NPSH sucvap
sistema αρ
2
2 )(
+
−
= (9.18)

Figura 9.13- Tanque e bomba.

O balanço de energia mecânica entre os pontos 1 e 2 é:
2


82
0)()( 21
2
2
12
12 =++−+− →
g
Ê
g
vzz
g
PP f
αρ
 (9.19)
 Isolando P2/ρ g na equação (9.19) e substituindo em (9.18):
g
Ê
zz
g
PP
NPSH fvap
sistema
21
12
1 )(
)( →−−−
−
=
ρ
 (9.20)
 Considerando a bomba, observa-se que abaixo de um certo valor de NPSH ela
começa a cavitar. Os fabricantes fornecem este valor de NPSH requerido pela bomba, em
função da vazão. Assim, a cavitação ocorre quando:
NPSH disponível no sistema ≤ NPSH requerido pela bomba
Portanto, deve-se operar o sistema a uma altura de sucção disponível maior que a
requerida pela bomba.
NPSH disponível no sistema > NPSH requerido pela bomba
Pela equação (9.20) pode-se observar que o valor de NPSH em um sistema decresce
com a altura a que se deve elevar o fluido com a temperatura, que aumenta a pressão de
vapor no equilíbrio e com as perdas por atrito na tubulação.
Conseqüentemente, essa condição fixa a altura de líquido que uma bomba pode
succionar em um determinado sistema, para que não haja cavitação.
9.7. Fatores que influenciam a escolha da bomba
Fatores que devem ser levados em consideração na seleção de uma bomba:
a) Vazão volumétrica do fluido a ser transferido: determina o tipo e a bomba a ser
usada
b) Energia a ser vencida no sistema: cinética + potencial + pressão + atrito
c) Propriedades do fluido: alimento possui diferentes pHs e temperaturas, e vão desde
um líquido homogêneo de baixa viscosidade a pastas e espumas com duas fases.
- Comportamento reológico
- Densidade
- Natureza corrosiva ou erosiva do líquido: isso decide o material da tubulação.
Tamanho e forma das partículas em suspensão poderia causar erosão na bomba.
- Deformação devido ao cisalhamento: alguns alimentos podem sofrer indesejáveis
alterações nas suas propriedades devido às forças de cisalhamento que o fluido é
submetido na bomba.


83
- Propriedades lubrificantes: algumas bombas não podem manusear material não-
lubrificante.
d) Temperatura: cavitação
e) Necessidades higiênicas: limpeza e agentes esterilizantes.
9.8. Curvas características das bombas
Recebem o nome de curvas características das bombas, os diagramas que os
fabricantes fornecem aos possíveis usuários, onde estão expressos em forma de gráfico, a
altura desenvolvida pela bomba, eficiência, potência no eixo e NPSH em função da
capacidade da bomba (V� ).
9.8.1. Bombas centrífugas
9.8.1.1.Curvas características
As bombas centrífugas fornecem uma vazão constante, sem flutuações que pode ir
desde zero até sua capacidade máxima, variando a altura desenvolvida pela bomba. O
fabricante também deve fornecer o NPSH da bomba.
Na Figura 9.14 pode-se observar uma curva característica de bomba centrífuga.

Figura 9.14. Curva característica de uma bomba centrífuga.


84
A
B
Instalação em série
HA
HB
HA+ HB
9.8.1.2.Sistemas em série e em paralelo
Sistema em série
 Várias bombas podem ser operadas em série, ou seja, conectadas sucessivamente,
em linha, com a finalidade de fornecer alturas maiores do que forneceriam individualmente.
Operam à mesma vazão, sendo a altura fornecida igual à soma das alturas desenvolvidas
por cada bomba. As curvas características da instalação em série são obtidas pela adição
das alturas de cada bomba para uma determinada vazão de processo.











Figura 9.15. Curva característica de um sistema de bombas centrífugas em série

 Para uma determinada vazão de trabalho tem-se:
BAsérie HHH += (9.21)
 A eficiência do sistema em série pode calcular-se como:
eiBeiA
série
WW
gHV
��
�
+
=
ρη (9.22)
onde eiBeiA WW �� e são as potências no eixo gastas nas bombas A e B respectivamente.
Sistema em paralelo
A adição de duas ou mais bombas em paralelo é útil nos sistemas em que se requer
vazões variáveis. As bombas ajustam suas vazões de tal maneira que mantém constante as
diferenças de pressão entre os pontos 1 e 2. Essas bombas devem fornecer alturas
V�


85
Instalação em
paralelo
HA
HB
B
AV� BV�
BA VV �� +
praticamente iguais. As curvas características de um sistema em paralelo são obtidas
adicionando as vazões das bombas para cada altura.
Para uma mesma altura desenvolvida pela bomba:
BAparalelo VVV ��� += (9.23)
 A eficiência do sistema em série pode calcular-se como:
eiBeiA
paralelo
WW
gHV
��
�
+
=
ρ
η (9.24)
onde eiBeiA WW �� e são as potências no eixo gastas nas bombas A e B
respectivamente.











Figura 9.16. Curva característica de um sistema de bo

9.8.1.3.Influência da viscosidade
As curvas características de uma bomba cen
obtidas para água a temperatura ambiente. Quando
fluido, sua performance não será a mesma. Caso o
seguintes mudanças: (1) a bomba desenvolverá m
reduzida; (3) a potência requerida no eixo aumentará.
A
mbas centrífuga
trífuga (simila
a bomba é usa
fluido seja ma
enor altura;
V�
s em paralelo
res à Figura 9.14) são
da para deslocar outro
is viscoso ocorrerá as
(2) a capacidade será


86
As curvas características para fluidos de viscosidade superior ou inferior à da água
pode ser obtida a partir das curvas para água, utilizando o gráfico da Figura 9.16. Este
gráfico é válido para bombas centrífugas convencionais e fluidos newtonianos.
Os dados a serem entrados são altura de projeto (head), vazão volumétrica e
viscosidade cinemática. Os parâmetros de correção são:
CE: Fator de correção da eficiência
CQ: Fator de correção da vazão
CH: Fator de correção da altura de projeto


Figura 9.16. Diagrama para correção da viscosidade em bombas centrífugas.

9.8.2. Bombas de deslocamento positivo
9.8.2.1.Influência da viscosidade


87
A viscosidade influencia bastante a performance das bombas de deslocamento
positivo, em especial, nas rotativas, pois as mesmas são usadas para fluidos de média e alta
viscosidade. Como muitas dessas bombas não tem grande capacidade de sucção, líquidos
muito viscosos podem limitar a capacidade da bomba a altas velocidades, pois não
conseguem fluir para dentro da carcaça suficientemente rápido para enchê-la totalmente.
Assim, as bombas trabalham muito abaixo da sua capacidade volumétrica. Na tabela 9.1
mostra-se a redução de velocidade aconselhada por um fornecedor para um determinado
tipo de bomba.

Tabela 9.1. Tabela de redução de velocidade de bombas rotativas com a viscosidade
cinemática
Viscosidade cinemática (cSt) % redução da velocidade de
rotação
133 2
178 6
222 10
444 14
1333 30
2222 50
4444 55
6667 57
8889 60

Por exemplo, uma bomba que trabalha a 800 rpm, bombeando o fluido de
calibração, se for utilizado no transporte de um líquido de 2222 cSt, deve ter sua velocidade
de rotação modificada para 400 rpm.
Com o aumento da viscosidade do líquido, o consumo de potência cresce, enquanto
a eficiência da bomba decresce, de maneira semelhante ao que ocorre com as bombas
centrífugas.
	Sistema em série
	Sistema em paralelo
