TUTORIAL DE COMUNICAÇÃO COM O GERADOR DSE 7420

COMUNICAÇÃO ENTRE SAGE E CONTROLADORA DPSEA DSE 7420 VIA RS485 PROTOCOLO
MODBUS
1 – Fazer um cabo DB9 para comunicação RS485;
- Usamos as seguintes cores para as seguintes sequencias;
- CABO VERDE: COMUM
-CABO MARROM: NEGATIVO
-CABO LARANJA: POSITIVO

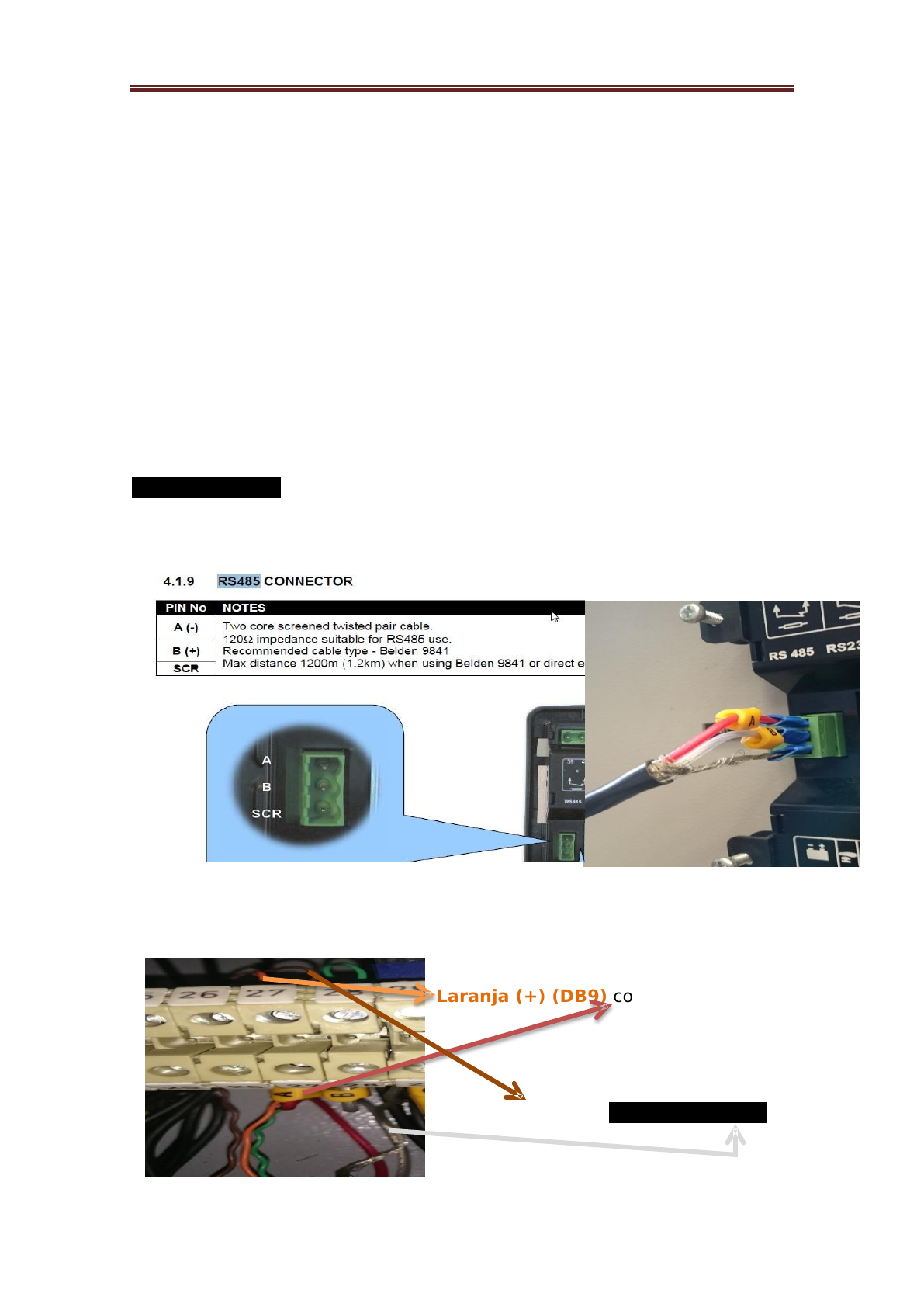

2- A Sequência dos cabos de comunicação da controladora DPSEA DSE 7420 é de acordo com o
manual, segue as imagens abaixo:
-CABO VERMELHO: A (-)
-CABO BRANCO: B (-)
 -CABO PRATEADO: COMUM

3- Para o funcionamento da comunicação os cabos positivos e negativos terão que ser
tombados na régua do gerador, conforme imagem abaixo:

Laranja (+) (DB9) com o CABO A (-) (GERADOR)


Marrom (-) (DB9) com o Cabo B (+) (GERADOR)

TUTORIAL DE COMUNICAÇÃO COM O GERADOR DSE 7420


2 – A CONFIGURAÇÃO DO TERMINAL SERVER DEVE FICAR CONFORME FOTOS ABAIXO:
OBS: os parâmetros, PORT, NAME, LOC PORT, IP ADRESS variam de acordo com o projeto.

3 – após essa configuração, vá até o arquivo a pasta /config/ “sub” /sys/ do SAGE e abra o
arquivo tsr.conf, configure-o conforme imagem abaixo.






TUTORIAL DE COMUNICAÇÃO COM O GERADOR DSE 7420


4 – agora ir na lista de pontos e configurar as seguintes entidades, conforme as tabelas abaixo:
LSC

CNF
PlPr= 1 LiPr= 2 PlRe= 0 LiRe= 0 Proto= BIN GE01_CNF

GE01_LSC


TAC
GE01_TAC Aquisição do Gerador STBS ASAC GE01_LSC

CXU
1000 0 0 0 0 BS GMG_CXU 0 5 4 500

ENU
GMG_CXU GMG_CXU_ENUP

PRI 20 100 9600
GMG_CXU GMG_CXU_ENUR

REV 20 100 9600

UTR
GE01_UTRP

GE01_CNF

GMG_CXU

10

3 500 01PRI
GE01_UTRR

GE01_CNF

GMG_CXU

0 3 500 01REV

NV1
GE01_AMDB_1

GE01_CNF

1 AMDB AQUISICAO DE DADOS EM MODBUS


NV2
GE01_AMDB_1_AANL

GE01_AMDB_1

1 AANL

PAF

PAF

GE01_AMDB_1_ADUP

GE01_AMDB_1

2 ADUP

PDF

PDF



GE01_LSC GERAL Aquisição Gerador CNVJ AA SMBUS SCL_AUTO localhost localhost
TUTORIAL DE COMUNICAÇÃO COM O GERADOR DSE 7420


5 – na entidade PDF , configure um ponto dummy pra funcionar a aquisição, conforme tabela
abaixo:
PDF
GE01_AMDB_1_ADUP_10001 GE01_AMDB_1_ADUP STBS_GE01 PDS

NOR

10001


6 – seguem de brinde na tabela abaixo alguns endereços analógicos:
PAF
PAS
