Estrutura e Funcionamento do WiMax

Prévia do material em texto

dividir o canal entre as estações. Com o OFDMA, diferentes conjuntos de subportadoras podem ser
atribuídos a diferentes estações, de forma que mais de uma estação pode enviar ou receber ao mesmo
tempo, aumentando o desempenho. O WiMax também permite usar os dois métodos: TDD, que alterna
o enviar e o receber e; FDD em que a estação envia e recebe ao mesmo tempo, porém por ser mais fácil
de implementar e mais flexível, o TDD é mais usado.
A estrutura de quadro (figura 52) possui um cabeçalho genérico, seguido por uma carga útil
opcional (não sendo necessária em quadros de controle) e um detector de erros opcional (CRC), o
detector de erros é opcional em razão da correção de erros na camada física e pelo fato de não ser feita
nenhuma tentativa de retransmitir quadros em tempo real. Os demais campos referem-se:
• EC: informa se a carga útil está criptografada.
• Tipo: identifica o tipo de quadro, informando principalmente se a compactação e a
fragmentação estão presentes.
• CI: indica a presença ou a ausência do detector de erros.
• EK: informa qual das chaves de criptografia está sendo usada (se houver).
• Tamanho: fornece o comprimento completo do quadro, incluindo o cabeçalho.
• Identificador de conexão: informa a qual conexão esse quadro pertence.
• CRC: é um detector de erros relativo apenas ao cabeçalho.

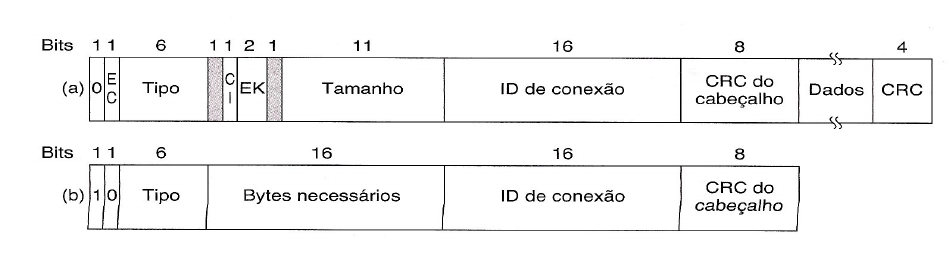

Figura 52: (a) Um quadro genérico. (b) Um quadro de solicitação de banda.
