Tipos de Terminais Pré-Isolados

Prévia do material em texto

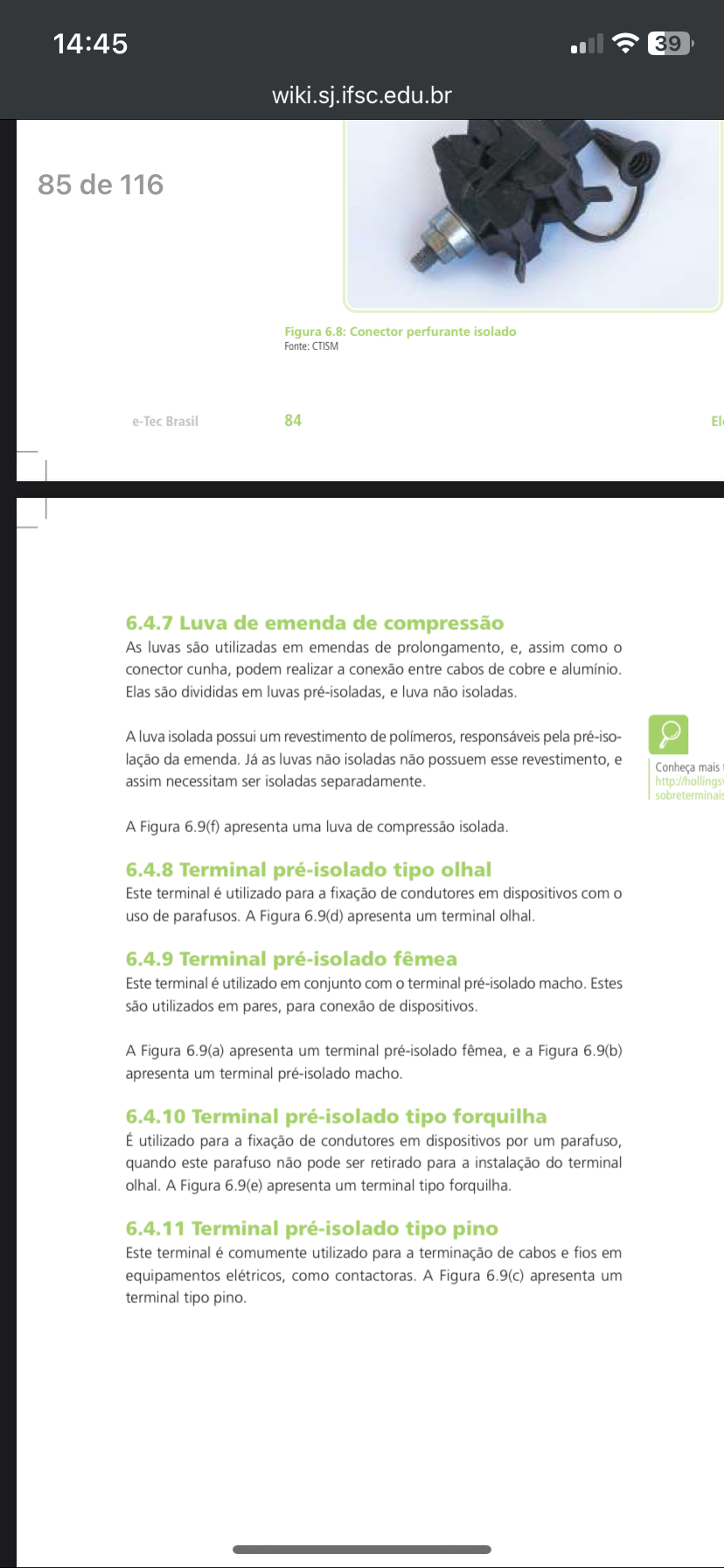

14:45 39 wiki.sj.ifsc.edu.br 85 de 116 Figura 6.8: Conector perfurante isolado Fonte: CTISM e-Tec Brasil 84 6.4.7 Luva de emenda de compressão As luvas são utilizadas em emendas de prolongamento, e, assim como o conector cunha, podem realizar a conexão entre cabos de cobre e Elas são divididas em luvas pré-isoladas, e luva não A luva isolada possui um revestimento de polímeros, responsáveis pela pré-iso- lação da emenda. Já as luvas não isoladas não possuem esse revestimento, e Conheça mais assim necessitam ser isoladas separadamente. http://hollings sobreterminais A Figura 6.9(f) apresenta uma luva de compressão isolada. 6.4.8 Terminal pré-isolado tipo olhal Este terminal é utilizado para a fixação de condutores em dispositivos com o uso de parafusos. A Figura 6.9(d) apresenta um terminal olhal. 6.4.9 Terminal pré-isolado fêmea Este terminal é utilizado em conjunto com terminal pré-isolado macho. Estes são utilizados em pares, para conexão de dispositivos. A Figura 6.9(a) apresenta um terminal pré-isolado fêmea, e a Figura 6.9(b) apresenta um terminal pré-isolado 6.4.10 Terminal pré-isolado tipo forquilha É utilizado para a fixação de condutores em dispositivos por um parafuso, quando este parafuso não pode ser retirado para a instalação do terminal olhal. A Figura 6.9(e) apresenta um terminal tipo forquilha. 6.4.11 Terminal pré-isolado tipo pino Este terminal é comumente utilizado para a terminação de cabos e fios em equipamentos elétricos, como contactoras. A Figura 6.9(c) apresenta um terminal tipo pino.
