ESTRUTURAS DE AÇOS: UNIDADE III- BARRAS COMPRIMIDAS 1/3
UNIVERSIDADE FEDERAL DO PARÁ – UFPA

INSTITUTO DE TECNOLOGIA – ITEC

CURSO DE ENGENHARIA CIVIL

PROFESSOR: SELÊNIO FEIO DA SILVA


ESTRUTURAS DE AÇO: UNIDADE III - BARRAS COMPRIMIDAS

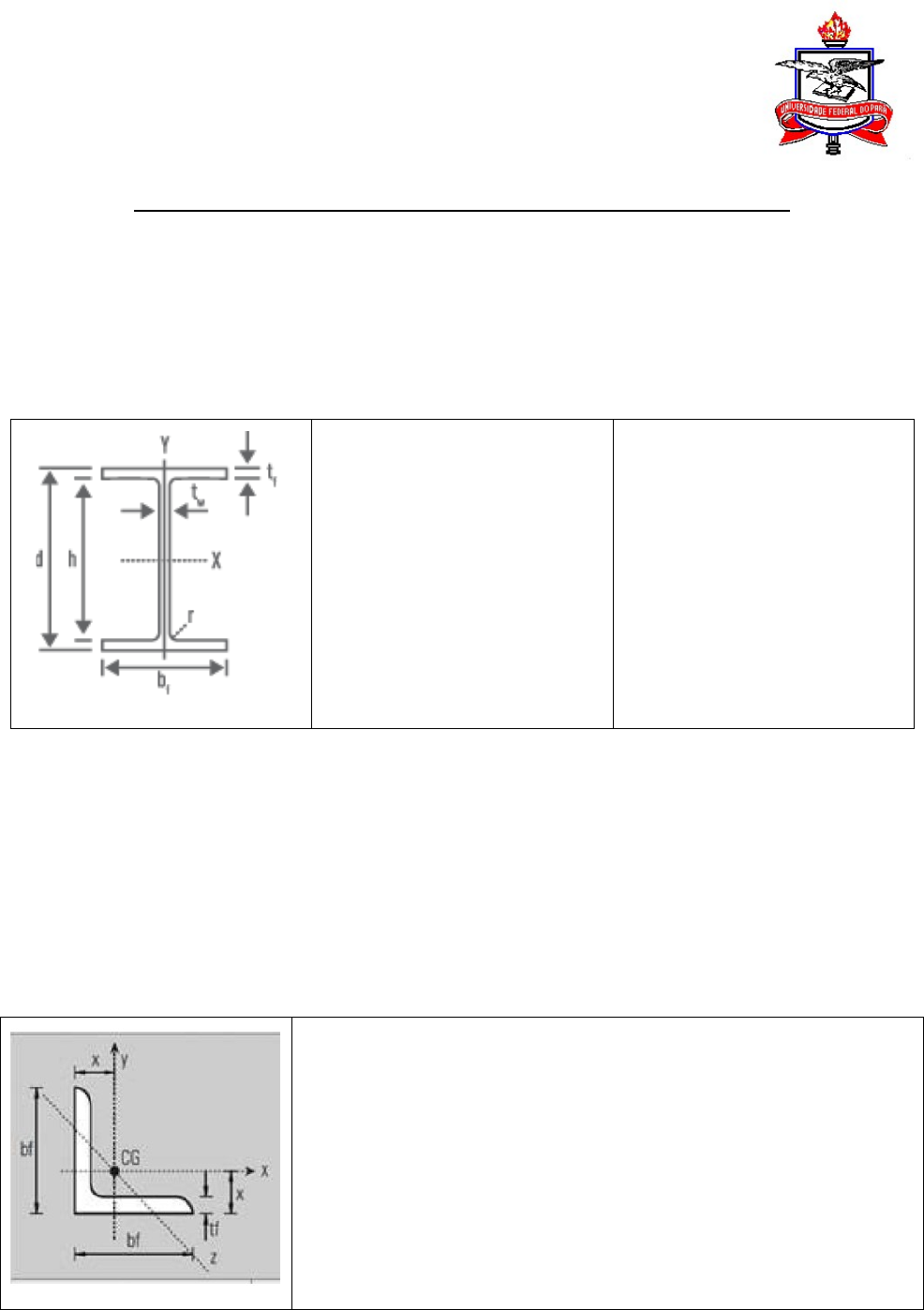

1- Resistência à Compressão: Perfil Simples. Determinar a resistência de cálculo à compressão do
perfil laminado W150x37.1 kg/m de aço MR-250 (ASTM A36) com comprimento de 3 m,
sabendo-se que suas extremidades são rotuladas nas três direções. A alma do perfil corresponde a
um elemento (AA) e a mesa corresponde a um elemento (AL).

Perfil: W150x37.1 kg/m
Ag= 47.8 cm2, bf= 154 mm
rx= 6.85 cm, ry= 3.84 cm
tw= 8.1 mm, tf= 11.6 mm
d= 162 mm, h= 139 mm
Ix= 2 244 cm4, Iy= 707 cm4
J= 20.58 cm4, Cw= 39 930 cm6
Aço MR-250 (ASTM A36)
E= 20 000 kN/cm2
fy= 25 kN/cm2
G= 7 700 kN/cm2



RESP.: NRD = 786.85 kN.


2- Resistência à Compressão: Perfil Simples. A barra de uma tesoura treliçada, formada por uma
cantoneira, está sujeita a um esforço normal de 100 kN de compressão. Verificar se o perfil à
singela L 4”x4”x1/4” atende. Caso o perfil não atenda, verifique o perfil à singela L 4”x4”x5/16”
atende. Dados: Tabela em anexo. Aço A-36: fy=250 MPa; E=205 GPa. Comprimento da barra:
L=2.00 m; k=1.0; =1.4.


RESP.:
O perfil à singelo L 4”x4”x1/4” não atende, pois NRD = 132 kN < 140 kN.
O perfil à singelo L 4”x4”x5/16” atende, pois NRD = 169 kN > 140 kN.

ESTRUTURAS DE AÇOS: UNIDADE III- BARRAS COMPRIMIDAS 2/3
3- Resistência à Compressão: Perfil Composto com Cantoneiras. Considerando um esforço
normal de 80 kN de compressão e a barra da tesoura treliçada, sendo formada por duas cantoneiras
lada a lado (conforme figura), verifique se o perfil duplo 2L5/2”x5/2”x3/16” atende como barra
composta. Caso o perfil não atenda, verifique com o perfil duplo 2L5/2”x5/2”x5/16”. Dados:
Tabela em anexo. Aço A-36: fy=250 MPa; E=205 GPa. Comprimento da barra: L=2.00 m; k=1.0;
=1.4.
Obs.: Para um esforço solicitante de cálculo Nc,Sd =112 kN, qual a solução mais econômica, entre o
perfil à singela (L4”x4”x5/16” - NRD = 169 kN) obtido no Exercício 2 e o perfil duplo (2L5/2”x5/2”x5/16”
- NRD = 116.35 kN) obtido no Exercício 3? Por quê?

RESP:
O perfil 2L 5/2”x5/2”x3/16” não atende, NRD = 75.56 kN < 112 kN.
O perfil 2L5/2”x5/2”x5/16” atende, NRD = 116.18 kN > 112 kN.
Afastamento entre os calços l= 50 cm.
Obs.: As soluções apresentam o desempenho em termos de peso:
 Solução 1: (1 x L 4”x4”x5/16”) => 12.19 kg/m
 Solução 2: (2 x L 5/2”x5/2”x5/16”) => 14.88 kg/m, porém
a solução de barra composta apresenta maior trabalho de mão-
de-obra para fixação dos calços espaçadores.
 Neste caso, a solução mais econômica é a utilização da
cantoneira L 4”x4”x5/16” à singela.

4- Resistência à Compressão: Perfil Composto com perfis H. Calcular o esforço resistente de
projeto à compressão em dois perfis H 200x41.7 kg/m sem ligação entre si e comparar o resultado
com o obtido para os perfis ligados por solda longitudinal. Considerar uma peça de 4.0 m, rotulada
nos dois planos de flambagem nas duas extremidades da peça, aço utilizado MR-250 (ASTM A36),
com Ag= 53.5 cm2, rx= 8.77 cm, ry= 4.10 cm, tw= 7.2 mm, tf= 11.8 mm, h= 181 mm, h= 157 mm,
bf= 166 mm, Ix= 4 114 cm4, Iy= 901 cm4, J= 23.19 cm4 e Cw= 83 948 cm6.

a) Perfis H isoladamente

b) Perfis H (peça única)
Resp.: PERFIS
 1- ISOLADOS: NRD = 1 469.64 kN
 2- SOLDADOS: NRD = 2 188.64 kN
 Quando os perfis estão soldados o
esforço resistente de projeto à
compressão é 58% maior do que o caso
de dois perfis isolados.
