Tópico 1 – Corrente elétrica e resistores 117

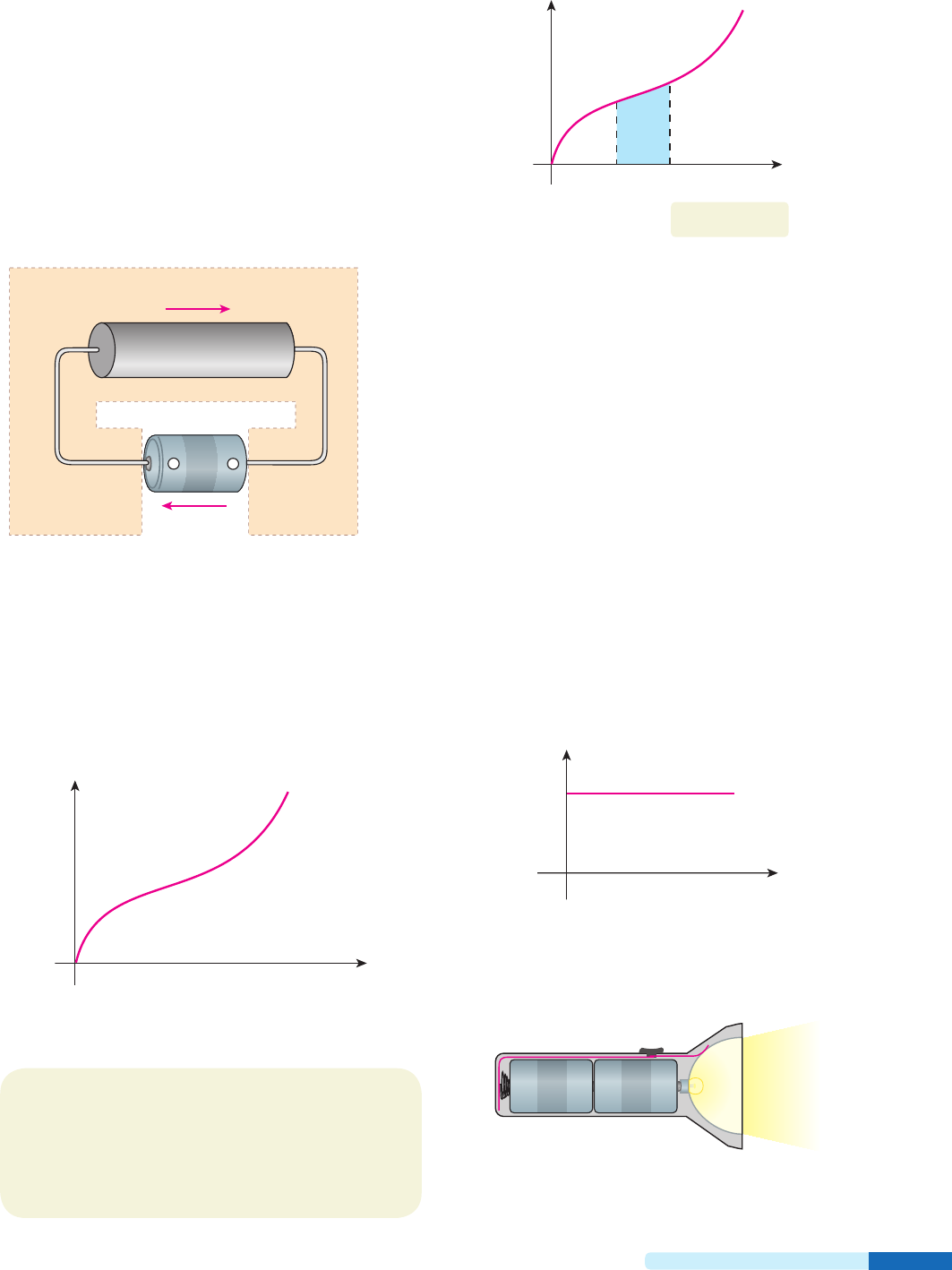

6. Circuito elétrico
O “caminho” total onde se pode estabelecer
uma corrente elétrica é chamado circuito elétrico.
A parte do circuito elétrico situada fora do gerador
será chamada de circuito externo.
o condutor ligado ao gerador, a corrente no circui-
to externo flui do polo positivo (1) para o negativo
(2). Conse quen temente, no gerador, a corrente flui
do polo negativo para o positivo.
+ –
Circuito
externo
Gerador
i
i
7. Gráfico i 3 t
Às vezes, temos de analisar as correntes elé-
tricas a partir de um gráfico, que também permite
classificá-las.
Veja, a seguir, a representação gráfica da intensi-
dade i de uma corrente elétrica qualquer em função
do tempo t.
0 t
i
propriedade:
A “área” compreendida entre o gráfico e o
eixo dos tempos, calculada em certo intervalo
de tempo ∆t, fornece o módulo da carga elétrica
que atravessou uma seção transversal do condu-
tor no citado intervalo.
0 t
i
|Q|
t
1
t
2
No gráfico i 3 t, tem-se: “área” 5 |Q| (A s 5 C).
8. Classificação das correntes elétricas
quanto à forma do gráfico i 3 t
No gráfico i 3 t, quando a corrente inverte seu
sentido, convenciona-se considerá-la po sitiva em um
sentido e negativa no sentido contrário. Quando usa-
mos essa convenção, devemos chamar i de valor al-
gébrico da corrente elétrica, em vez de intensidade.
Quanto à forma do gráfico i 3 t, as correntes classi-
ficam-se em contínuas e alternantes (ou alternadas).
Vamos ver, a seguir, os casos mais comuns de
corrente contínua e alternante.
Corrente contínua constante
Uma corrente elétrica é contínua constante
quando mantém intensidade e sentido constantes
no decorrer do tempo. Seu gráfico i 3 t é um seg-
mento de reta paralelo ao eixo dos tempos.
No caso de corrente contínua constante, sua inten-
sidade média coincide com a intensidade instantânea.
i
t0
Corrente contínua constante.
Um bom exemplo de corrente elétrica contínua
constante é a gerada por pilhas, na lâmpada de uma
lanterna ligada.
Lanterna a pilha: após ser ligada, a corrente elétrica no circuito
assume uma intensidade praticamente constante com o tempo
(evidentemente, não por muito tempo).
TF3-111_141_P2T1_5P.indd 117 20/08/12 10:32
Parte II – Eletrodinâmica118
Bateria de telefone celular
sendo carregada. O
aparelho ligado na tomada
é alimentado por corrente
alternada. Entretanto,
a corrente que ele
estabelece no carregador
é contínua constante.
Esse processo, usado em
muitos outros aparelhos,
é comumente chamado de
“eliminador de pilhas”.
T
h
in
ks
to
ck
/G
et
ty
 I
m
ag
es
Corrente contínua pulsante
Chamamos de contínua pulsante a corrente
cuja intensidade passa, em geral periodicamente,
por máximos e mínimos, embora tenha sentido
constante.
i
t0
i
t0
Exemplos de corrente contínua pulsante.
No penúltimo estágio dos circuitos retificado-
res, a corrente elétrica é pulsante, como veremos no
Apêndice do Tópico 4 de Eletromagnetismo.
Corrente alternante
Denominamos de alternante ou alternada a cor-
rente cujo sentido se inverte, em geral, periodicamente.
i
t0
Exemplo de corrente alternante.
i
t0
Exemplo de corrente alternante.
Observe que, em um condutor metálico per-
corrido por corrente contínua, o movimento orde-
nado dos elétrons livres ocorre sempre no mesmo
sentido.
i
––––
Corrente contínua.
Caso o condutor seja percorrido por corrente al-
ternante, esses elétrons simplesmente oscilam em
torno de determinadas posições, executando movi-
mentos de vaivém.
–––
Corrente alternante.
-
tabelece em uma rede elétrica residencial quando
algum aparelho é ligado a ela.
Nota:
 Na Eletrodinâmica, manteremos nossas atenções con-
centradas quase exclusivamente no estudo da corrente
contínua constante.

A corrente elétrica em cabos de alta tensão geralmente é
alternante.
T
h
in
ks
to
ck
/G
et
ty
 I
m
ag
es
TF3-111_141_P2T1_5P.indd 118 20/08/12 10:32
Tópico 1 – Corrente elétrica e resistores 119
Provavelmente você tem a informação de
que a rede elétrica no Brasil é de 60 Hz (sessen-
ta hertz). Isso significa que, por exemplo, em
um chuveiro elétrico ligado, o valor algé brico da
corrente estabelecida varia com o tempo con-
forme um gráfico do tipo:
i
t (s)0
1 ciclo
1
60
Note que uma variação completa de i, ou seja,
um ciclo, dura 1
60
 s. Assim, ocorrem 60 ciclos em
cada segundo. Dizemos, então, que a frequência
da rede elétrica é igual a 60 ciclos/segundo ou
60 Hz.
Frequência da rede elétrica
9. Continuidade da corrente elétrica
trica é a mesma em qualquer seção, ainda que ele te-
nha seção transversal variável. A isso damos o nome
de continuidade da corrente elétrica.
Seção 1
Seção 2
i
1
i
2
i1 5 i2
Como consequência, se no “caminho” da corren-
te elétrica ocorrer uma bifurcação, a soma das cor-
rentes nas derivações será igual à corrente total, isto
é, àquela anterior à bifurcação.
i
i
2
i
1 i 5 i1 1 i2
1. Quando uma corrente elétrica é estabelecida em um condutor
metálico, quais portadores de carga elétrica entram em movimento
ordenado?
2. Quando as extremidades do fio metálico indicado na figura são
submetidas a uma diferença de potencial U 5 νB 2 νA, em que
νA 5 20 V e νB 5 60 V, em que sentido se movem seus elétrons li-
vres? Qual é o sentido convencional da corrente elétrica gerada?
BA
3. E.R. Três fios condutores de cobre, F1, F2 e F3, estão inter-
ligados por solda, como mostra a figura, e são percorridos por
correntes elétricas de intensidades i1, i2 e i3, respectivamente,
sendo i1 5 2 A e i2 5 6 A nos sentidos indicados.
B
i
1
 = 2 A
i
2
 = 6 A
i
3
F
3
F
1
D
A
C
F
2
Exercícios nível 1
Determine:
a) o sentido e a intensidade da corrente elétrica no fio F3;
b) o sentido em que os elétrons livres percorrem o fio F3;
c) a quantidade de elétrons livres que passa por uma seção
transversal do fio F3 em cada segundo, sendo e 5 1,6 ?
? 10219 C a carga elétrica elementar.
Resolução:
a) Como as duas correntes indicadas estão saindo do ponto B, a
corrente no fio F3 tem de estar chegando a esse ponto. Então:
O sentido da corrente no fio F3 é de D para B.
 Além disso, a intensidade da corrente que chega a B tem de
ser igual à soma das intensidades das correntes que saem
desse ponto.
i3 5 i1 1 i2 ⇒ i3 5 2 A 1 6 A
i3 5 8 A
b) Como o sentido da corrente elétrica, sempre convencional, é
oposto ao sentido do movimento dos elétrons livres:
Os elétrons livres percorrem o fio F3 de B para D.
c) Como i3 5 8 A, concluímos que passam 8 C por qualquer
seção transversal de F3 em cada segundo: |Q| 5 8 C.
 Mas:
|Q| 5 n e
 em que n é o número de elétrons pedido.
 Então:
8 5 n ? 1,6 ? 10219 ⇒ n 5 5 ? 1019 elétrons livres
TF3-111_141_P2T1_5P.indd 119 20/08/12 10:32
